嵌入式硬件构件与底层驱动构件基本规范
构件化设计
构件是核心和基础。
复用为必要的手段。
提高软硬件设计可重用性与可移植性。

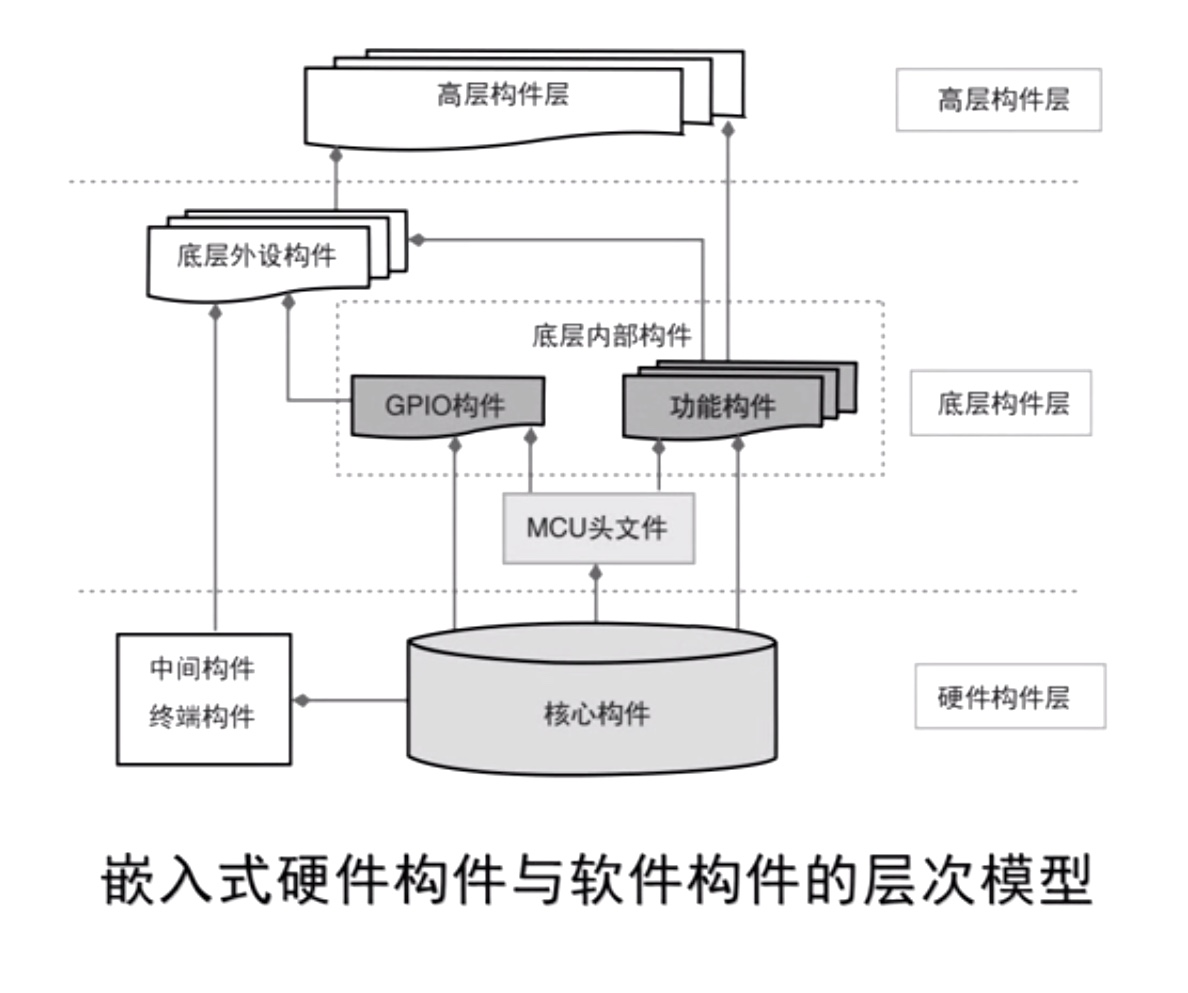

嵌入式硬件构件
指将一个或多个硬件功能模块，支撑电路及其功能描述封装成一个可重用的硬件实体，并提供一系列规范的输入/输出接口。
核心构件
只有供给接口，没有需求接口。即它只为其他硬件构件提供服务，而不接受服务。

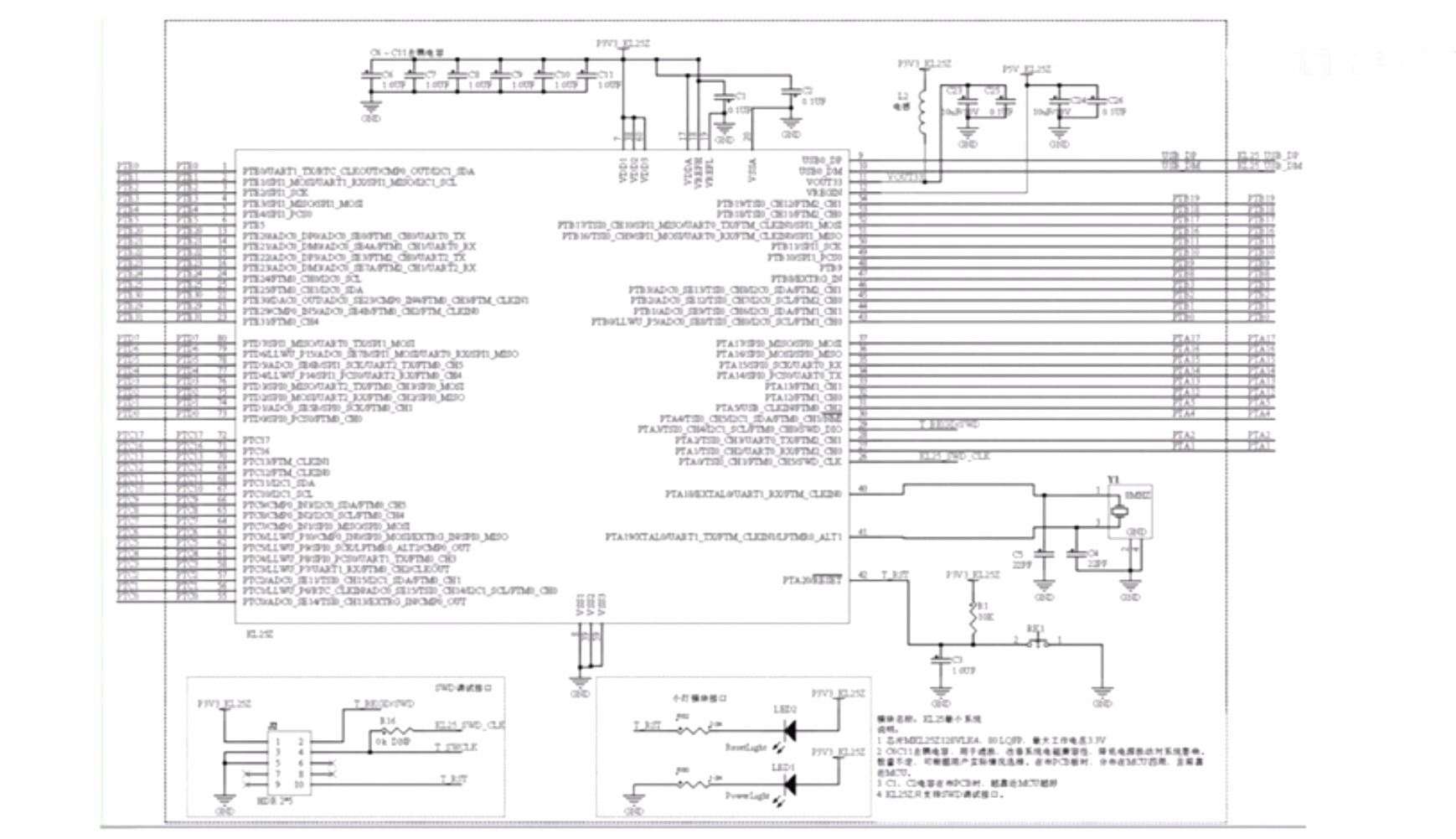

在以单MCU为核心的嵌入式系统中，MCU的硬件最小系统是典型的核心构件。
核心构件为某种型号MCU的硬件最小系统。
使用该MCU进行硬件系统设计时，核心构件可以直接组装到系统中，无需改动。
设计核心构件的接口是为其他构件提供服务的，因此接口标识均为接口，接口设计时，所以可能用到的引脚标注上接口网标，若引脚复用，以第一功能选项命名。

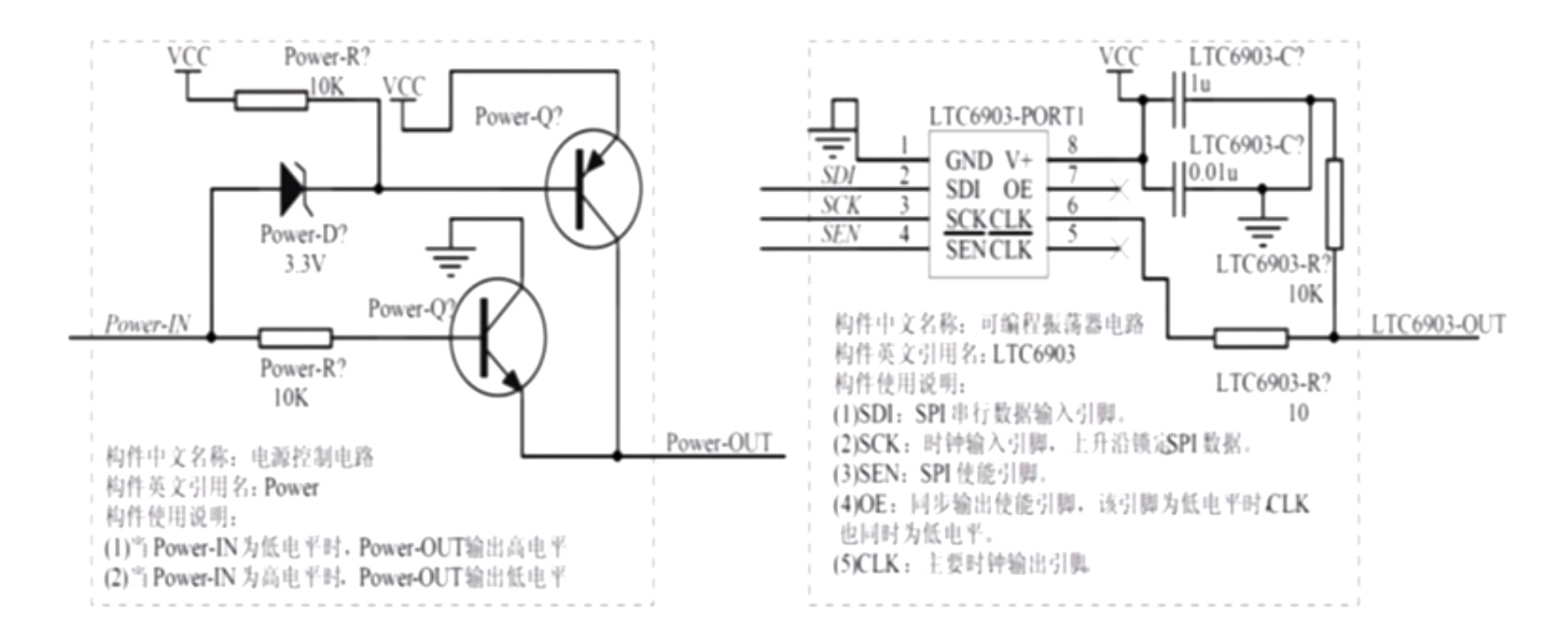

中间构件
不仅有需求接口还有供给接口，即不仅能够接受其他构件提供的服务，也可以为其他构件提供服务。

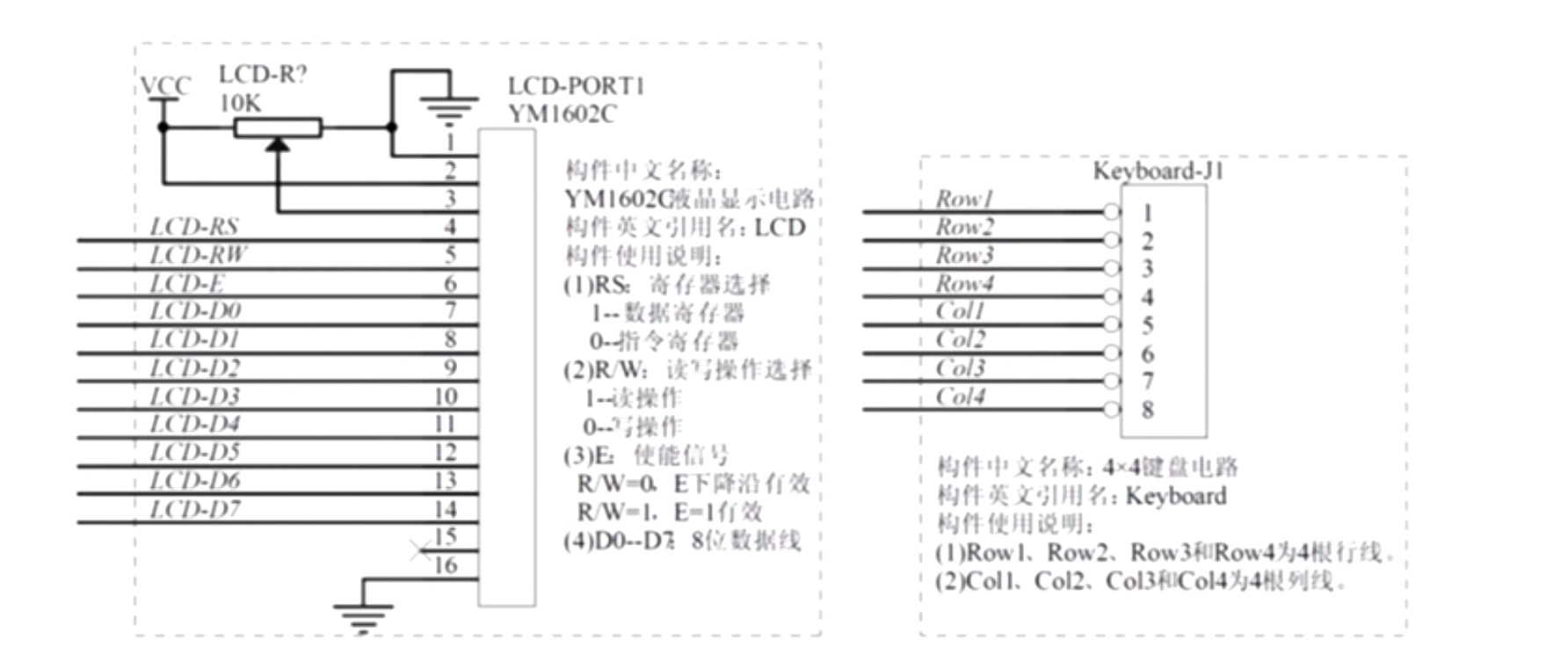

描述需求接口
采用接口注释(虚线框内)
描述供给接口
采用接口网标(虚线框外)
终端构件
只有需求接口，只接受其他构件提供的服务。
对于核心构件，在应用到具体的系统时，不必做任何改动。
对于中间构件和终端构件，在应用于具体的系统中时，仅需为需求接口添加接口网标，在不同的系统中，接口网标名称不同，但构件实体内部完全相同。
嵌入式底层驱动构件
提高软件设计可重用性与可移植性，必须充分理解和应用软件构件技术。
提高代码质量和生产力的唯一最佳方法就是复用好的代码，软件构件技术是软件复用实现的重要方法。
嵌入式底层驱动构件/驱动构件/硬件驱动构件
直接面向硬件操作的程序代码及使用说明。
底层驱动构件的规范

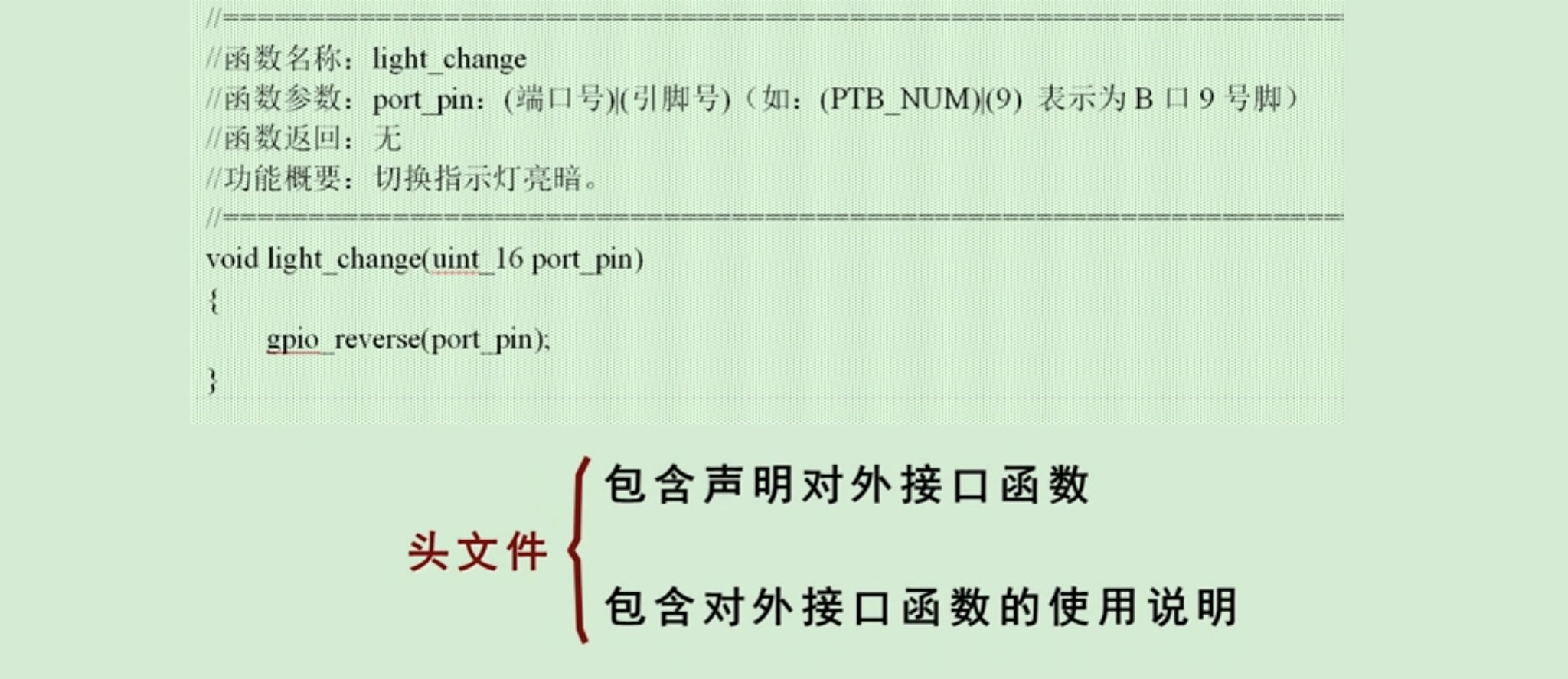

由头文件(.好)及源程序文件(.从)文件构成，头文件应该是底层驱动构件简明且完备的使用说明，无须查看源程序文件情况下，就可以完全使用该构件进行程序开发。
底层驱动构件的封装规范
提高底层驱动构件的可移植性和可复用性。
构件设计的基本思想

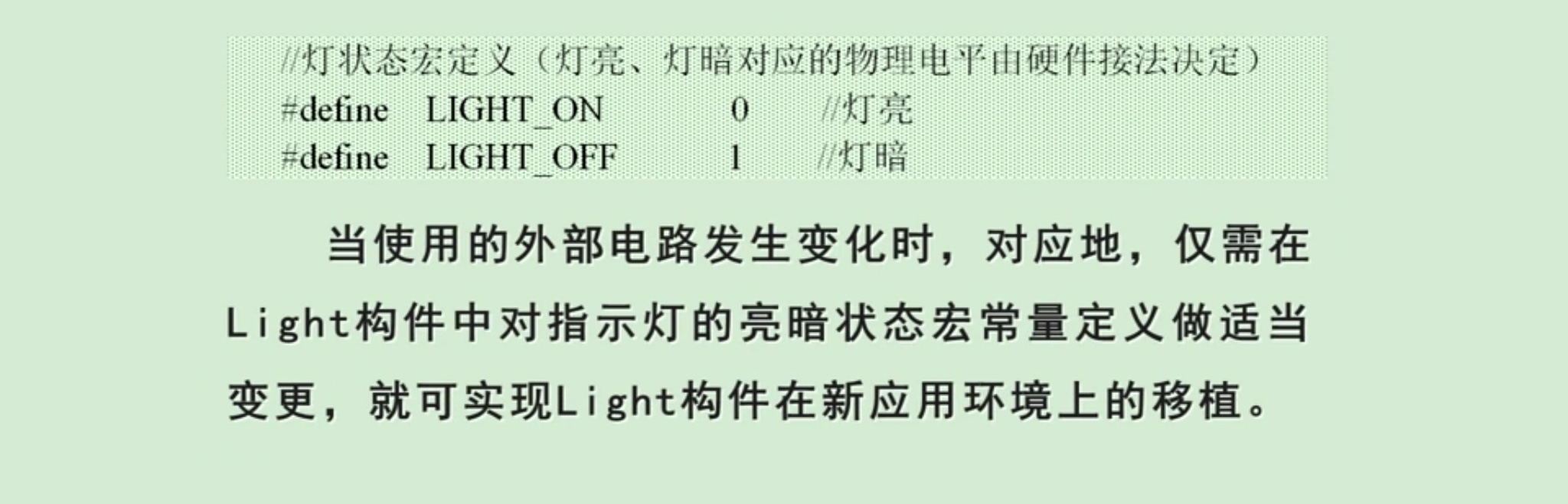

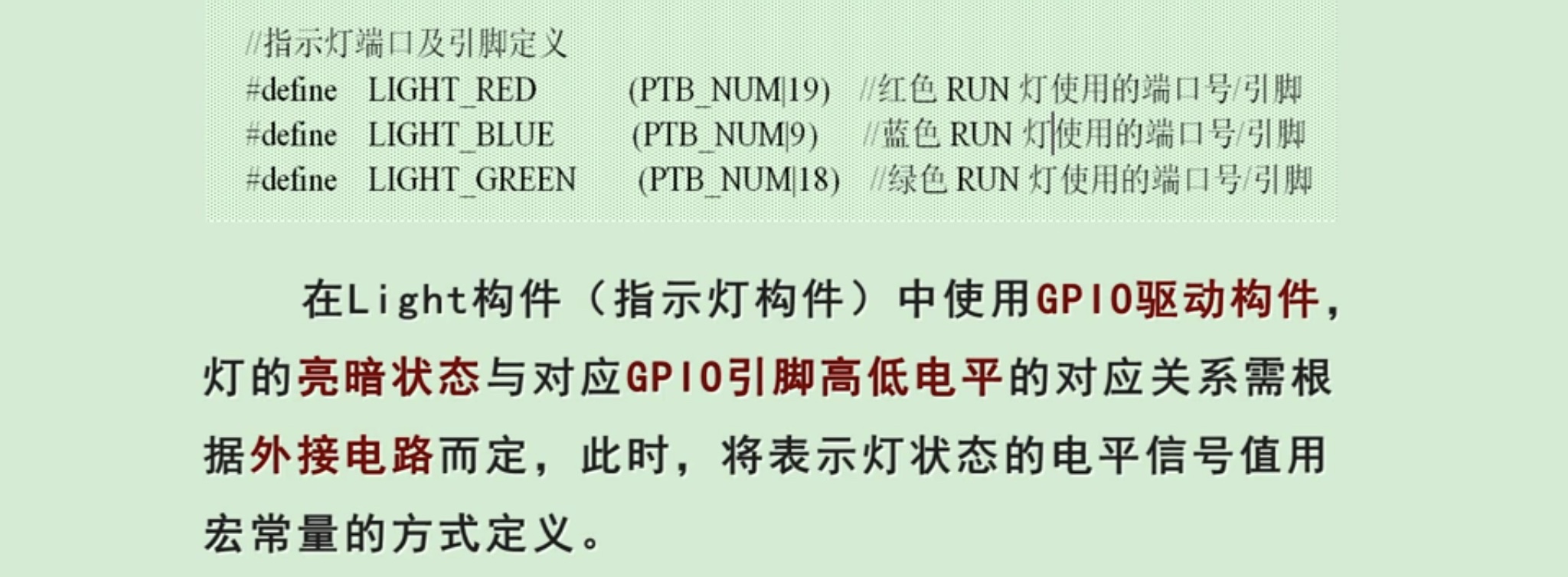

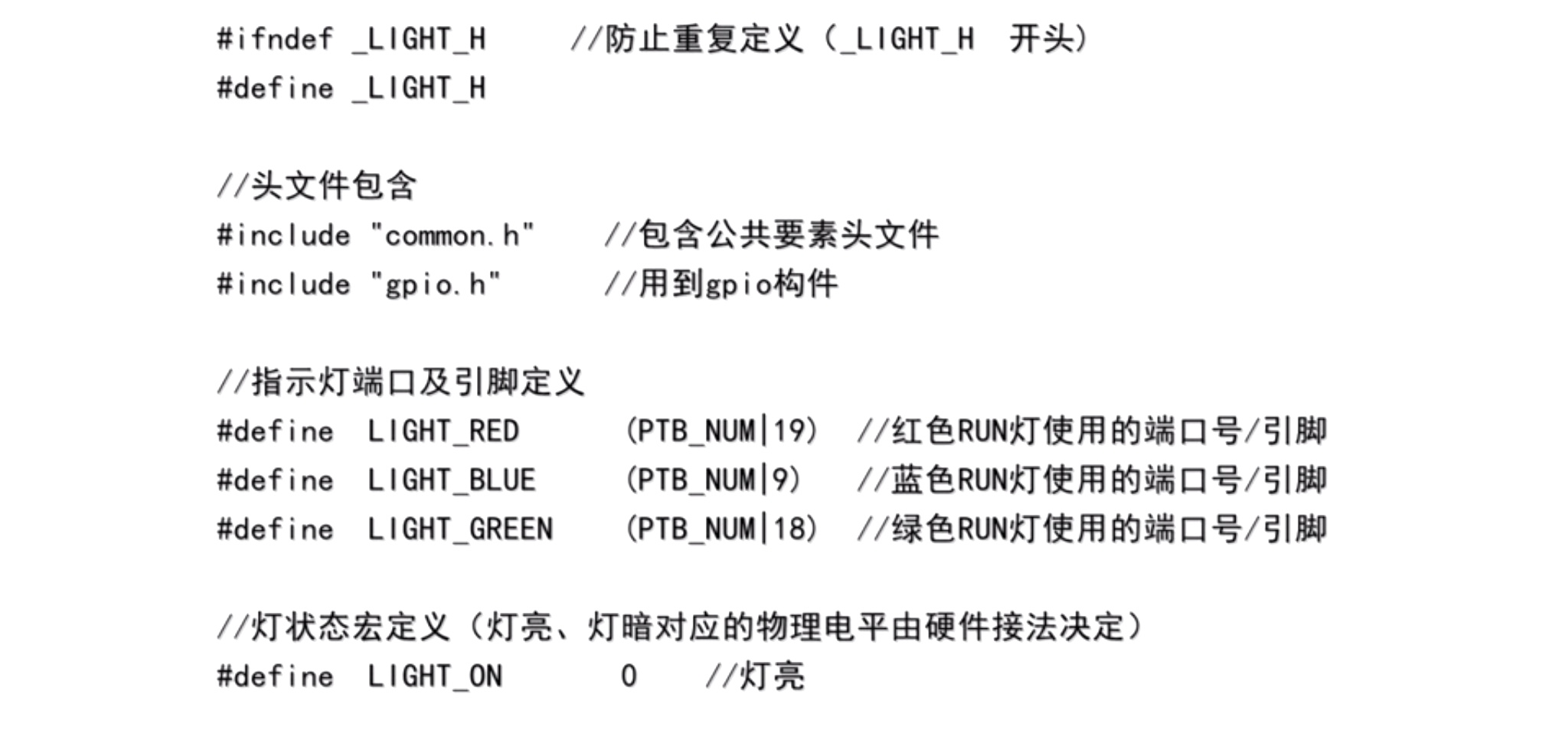

当一个底层构件应用到不同系统中时，只需修改构件的头文件，对于构件的源程序文件则不用修改或改动很小。
良好的底层驱动应具备：封装性 描述性 可移植性 可复用性
则应遵循原则为：层次化 易用性 鲁棒性 内存的可靠使用
所以底层驱动构件都包含对构件公共要素的引用。放在工程文件夹中\Common文件夹中的common.h。

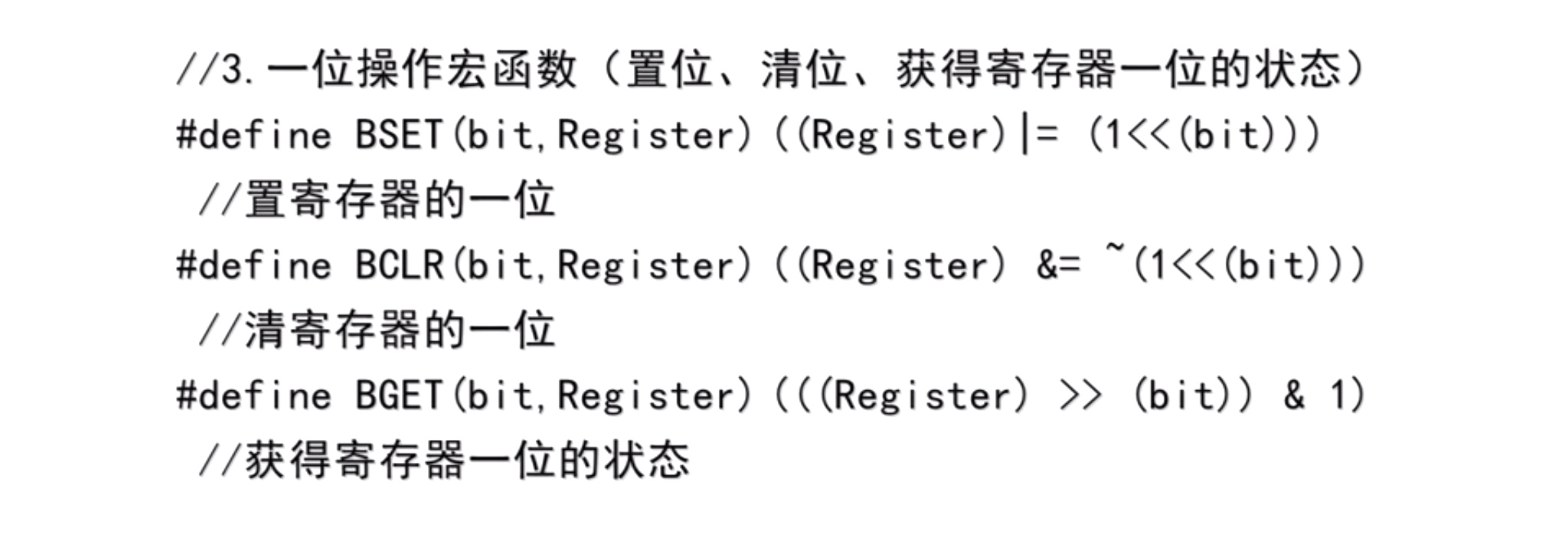

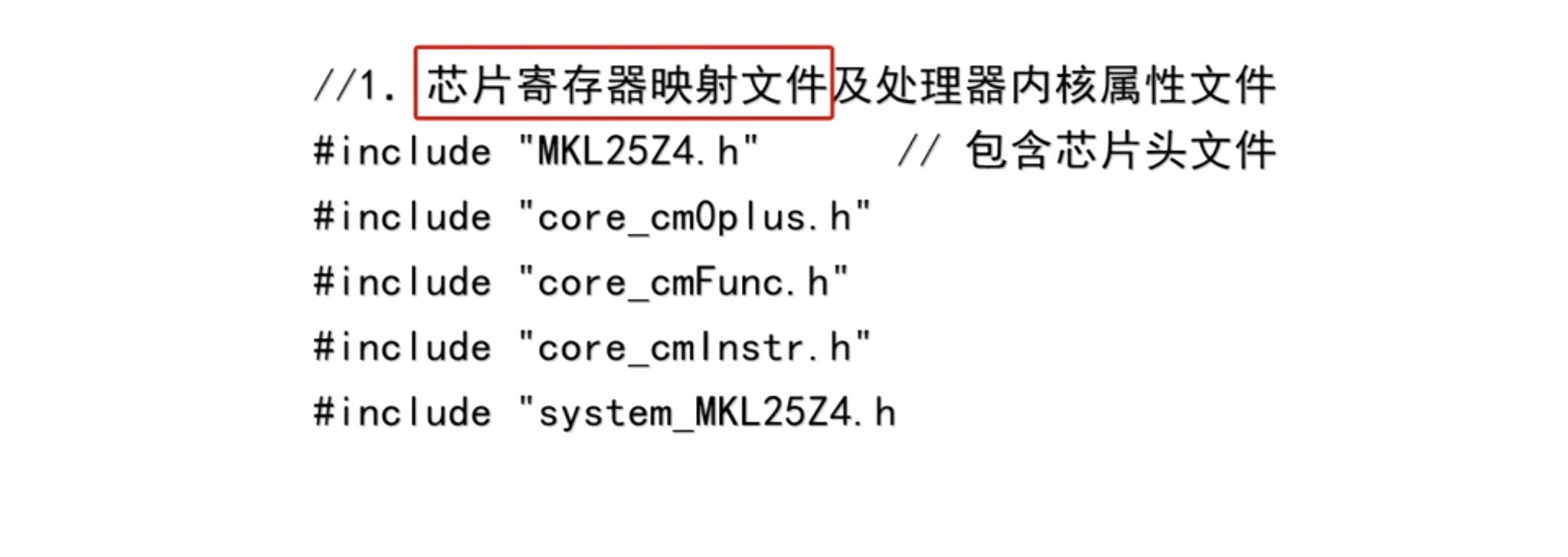

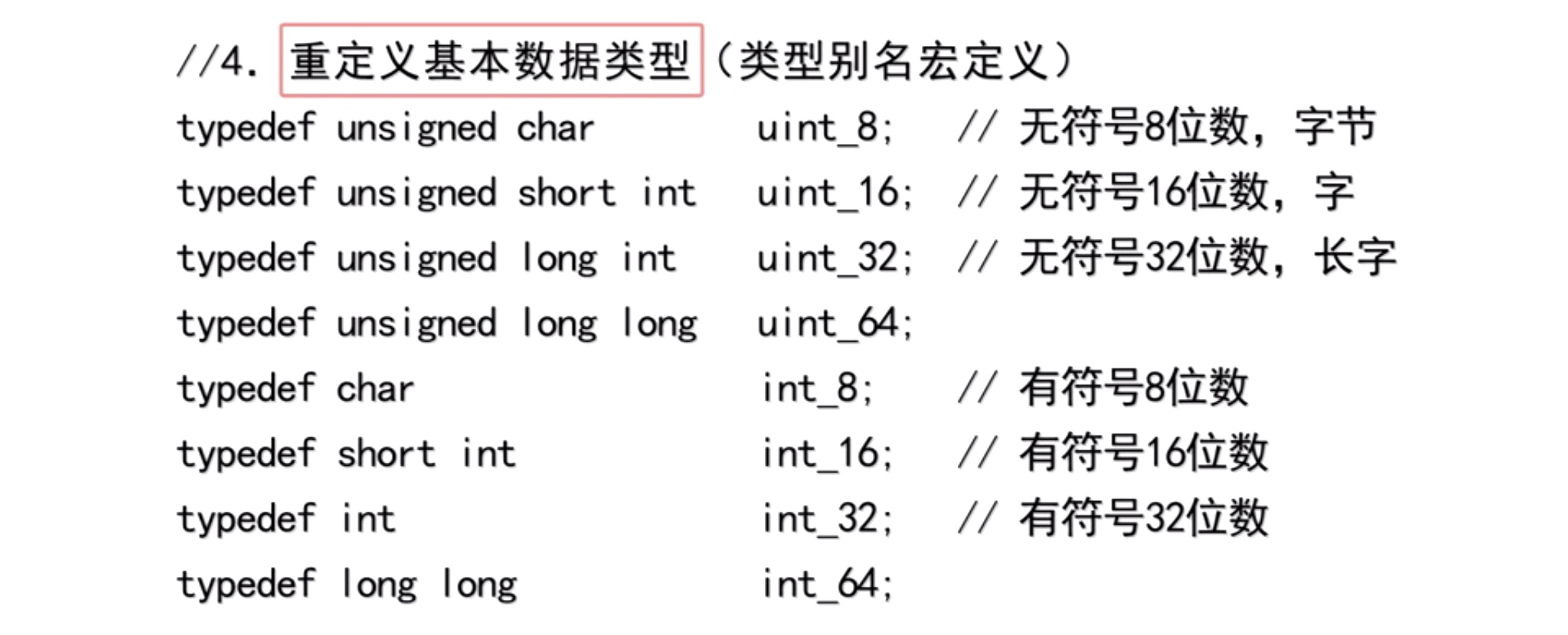

common.h包含芯片寄存器映射文件，一位操作宏函数，重定义基本数据类型等。
严格禁止使用全局变量
若在底层驱动构件中使用全局变量，其他程序即使不通过构件提供的接口也可以访问到构件内部，对构件的正常工作带来隐患。
从软件工程理论中对封装特性的要求看，也不利于构件设计高内聚、低耦合的要求。
用户与构件交互只能通过服务接口进行，即所以到数据传递都通过函数的形参来接收，而不是使用全局变量。
硬件构件及底层软件构件的重用与移植方法
重用
在一个系统中，同一构件可被重复使用多次
移植
将一个系统中使用到的构件应用到另外一个系统中。
