vlan实验&hybrid&trunk&access

华为VLAN部分的接口模式讲解：
1、只要流量进入华为的设备将马上打上标签；-- 华为设备内部转发的流量均存在标签
2、华为设备交换机上所有的接口存在转发允许列表，只有被转发允许列表允许的流量，才能从该接口进入或转出；
3、从某个接口转出时，除查看允许列表外，还需要定义是否标记；
== 4、若某个流量从交换机某个接口进入时，没有标签，将被标记上该接口pvlan id；==
5、若某个流量从交换机的某个接口进入时，存在标签，将匹配该接口的允许列表，若被允许可以进入，若未被允许将被丢弃；
6、 PC若接收到存在标记的流量，将丢弃；
== 接入模式：只能允许一个VLAN通过（允许列表无法直接定义）；PVLAN就是允许VLAN；且一定为不标记
中继模式：所有VLAN均可手动添加到允许列表中，默认仅pvlan在允许列表，且pvlan的出规则为不标记，其他VLAN出规则为标记；
混杂模式：所有VLAN均可手动添加到允许列表中，且可以在允许通过时，定义是否标记；默认PVLAN 为VLAN1，出向规则为不标记；一旦PVLAN被修改，那么需要手工添加该VLAN到允许列表，同时可以定义是否标记；==

1.创vlan
2.划vlan
3.配地址
要求：

1/pc1 和pc3所在接口为access;pvlan vlan2;
2/PC2/4/5/6处于同一网段, 其中pc2可以访问PC4/5/6;但PC4可以访问pc5,不能访问Pc6
pc5不能访问Pc6

[sw1]vlan batch 3 to 5
[sw1]int g0/0/3
[sw1-GigabitEthernet0/0/3]port link-type access
[sw1-GigabitEthernet0/0/3]port default vlan 2
[sw1]int g0/0/4
[sw1-GigabitEthernet0/0/4]port hybrid pvid vlan 3
[sw1-GigabitEthernet0/0/4] port hybrid untagged vlan 3 to 5   //给电脑的流量不带标签
[sw1]int g0/0/2
[sw1-GigabitEthernet0/0/2]port link-type trunk
[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan all

[sw1]display port vlan active 查看接口的VLAN转发规则；
在这里插入图片描述
入流量看pvlan,出流量看vlan list(vlan规则）
pc发的流量封装pvlan的标签（入流量），vlan list 默认无pvlan，需手动添加（出流量）

[sw2]vlan batch  2 to 5
[sw2]int g0/0/3
[sw2-GigabitEthernet0/0/3]port link-type access
[sw2-GigabitEthernet0/0/3]port default vlan 2
[sw2]int g0/0/1
[sw2-GigabitEthernet0/0/1]port hybrid tagged vlan 2 to 5   //与trunk相同，标记vlan1，vlan2-5不标记；
[sw2]int g0/0/2
[sw2-GigabitEthernet0/0/2]port trunk allow-pass  vlan all
[sw2]int g0/0/4
[sw2-GigabitEthernet0/0/4]port hybrid pvid vlan 4
[sw2-GigabitEthernet0/0/4]port hybrid untagged vlan 3 4

在这里插入图片描述

[sw3]int g0/0/1
[sw3-GigabitEthernet0/0/1]port link-type trunk
[sw3-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[sw3]int g0/0/2
[sw3-GigabitEthernet0/0/2]port hybrid pvid vlan 4
[sw3-GigabitEthernet0/0/2]port hybrid untagged vlan 3 4
[sw3]int g0/0/3
[sw3-GigabitEthernet0/0/3]port hybrid pvid vlan 5
[sw3-GigabitEthernet0/0/3]port hybrid untagged vlan 3 5

在这里插入图片描述

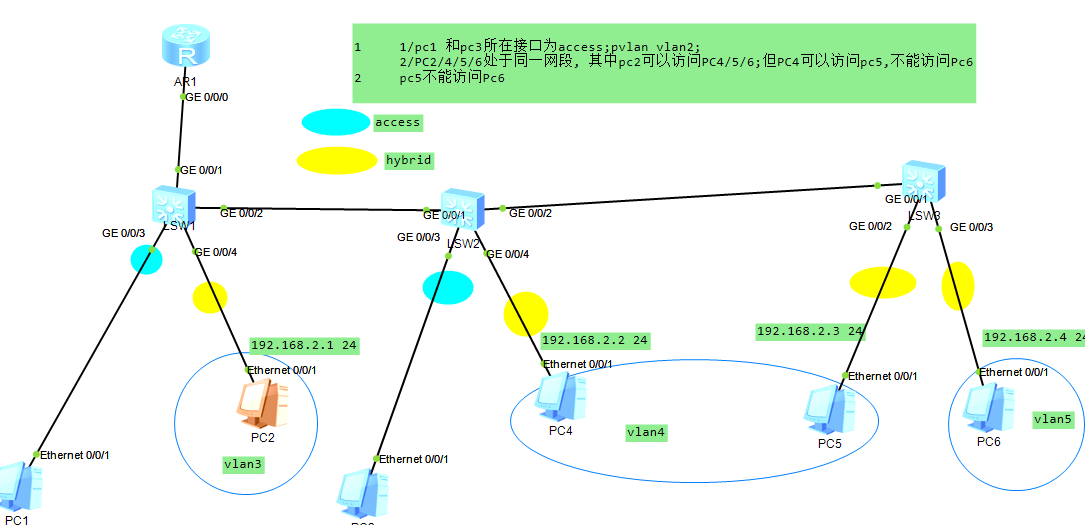

配地址测试地址在图中标出

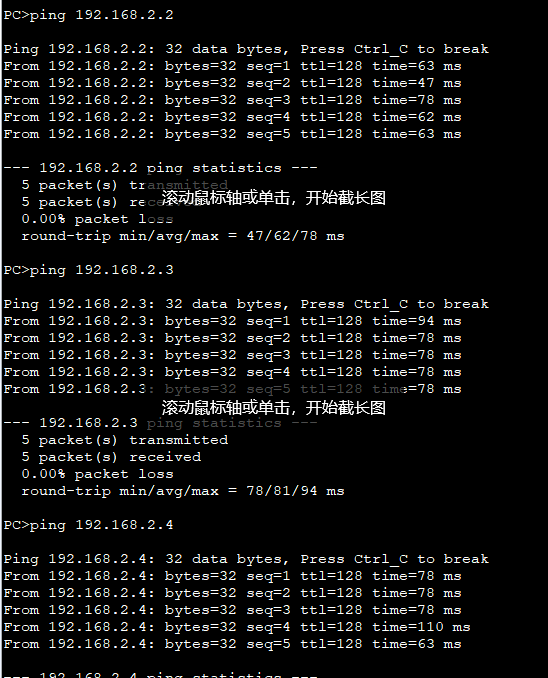

pc2测试在描述

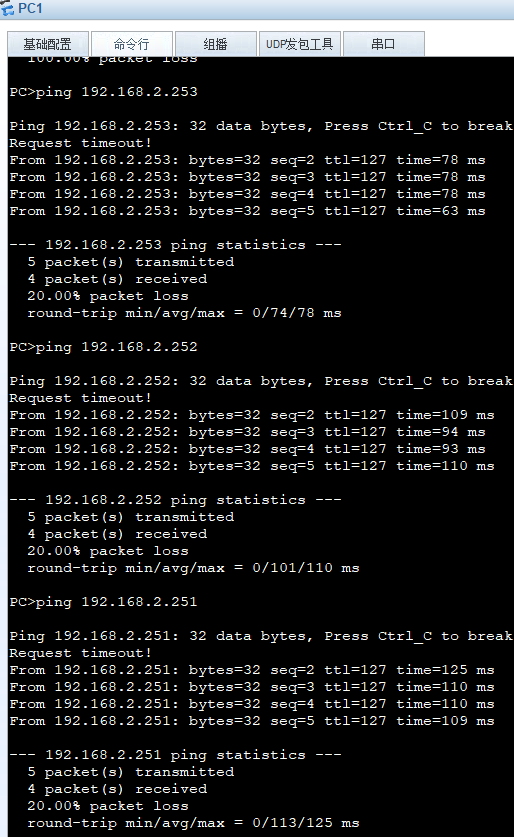

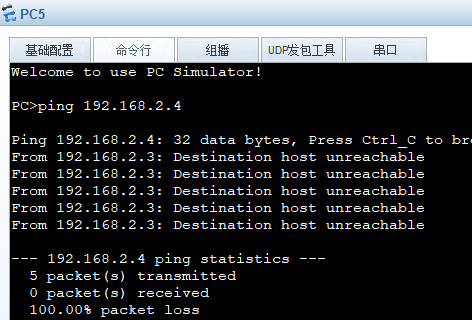

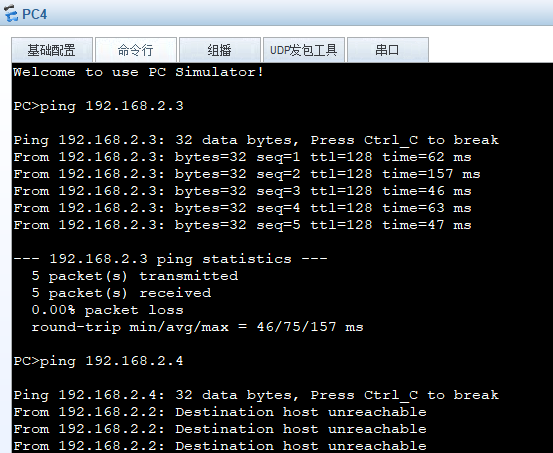

在这里插入图片描述

接下来做dhcp,和实现不同网段的互通

[sw1]int g0/0/1    //用物理接口，物理接口不添标签
[sw1-GigabitEthernet0/0/1]port hybrid tagged vlan 2
[sw1-GigabitEthernet0/0/1]port hybrid untagged vlan 3 4 5  //标记vlan2，不标记vlan3/4/5,则vlan3/4/5通过交换机sw1后在vlan1（交换机内部有标签)
[Huawei]int g0/0/0.1
[Huawei-GigabitEthernet0/0/0.1]dot1q termination vid 2
[Huawei-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24   //为pc的网关地址
[Huawei-GigabitEthernet0/0/0.1]arp broadcast enable
[Huawei]dhcp enable
[Huawei]int g0/0/0.1
[Huawei-GigabitEthernet0/0/0.1]dhcp  select global
[Huawei]ip pool vlan2
[Huawei-ip-pool-vlan2]gateway-list 192.168.1.254
[Huawei-ip-pool-vlan2]network 192.168.1.0 mask 255.255.255.0
[Huawei-ip-pool-vlan2]dns-list 114.114.114.114

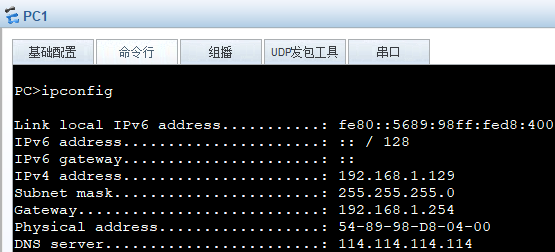

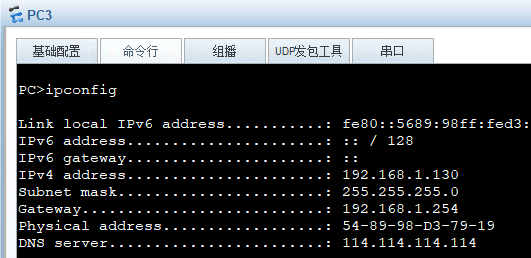

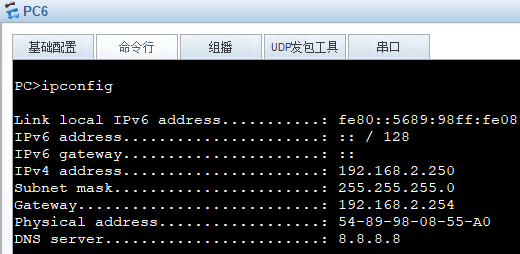

在这里插入图片描述

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.254 24
[Huawei-GigabitEthernet0/0/0]dhcp  select global
[Huawei]ip pool vlan1
[Huawei-ip-pool-vlan1]gateway-list 192.168.2.254
[Huawei-ip-pool-vlan1]network 192.168.2.0 mask 24
[Huawei-ip-pool-vlan1]dns-list 8.8.8.8

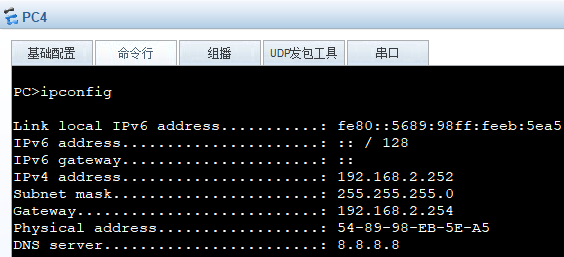

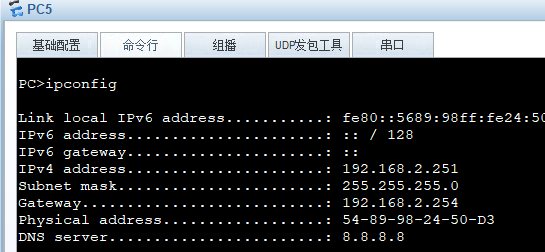

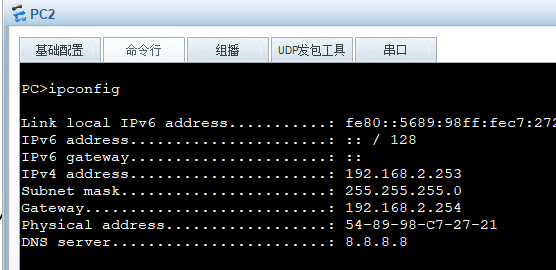

在这里插入图片描述

单臂路由实现不同网段的互通
