要想区分NPN和PNP的常开常闭，首先要知道这两种输出信号的模式下其电路图情况。那么我就手绘一下图纸然后根据图纸来解释。（手绘图太粗糙，各位别介意哈），同时要想区分常开常闭的真实情况，还需要准备一个24V开关电源和一个万用表（选择到直流电压档）。

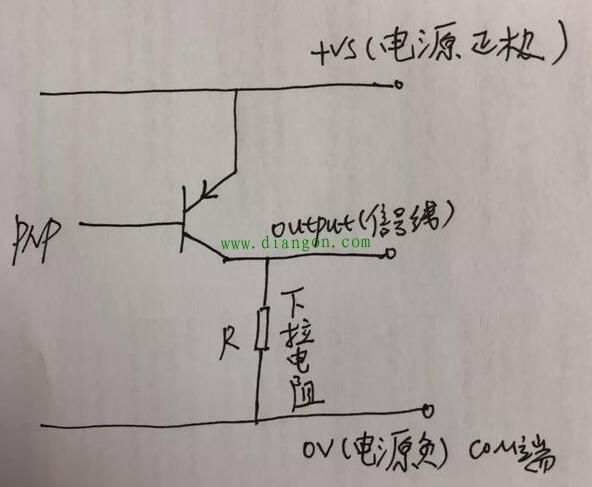

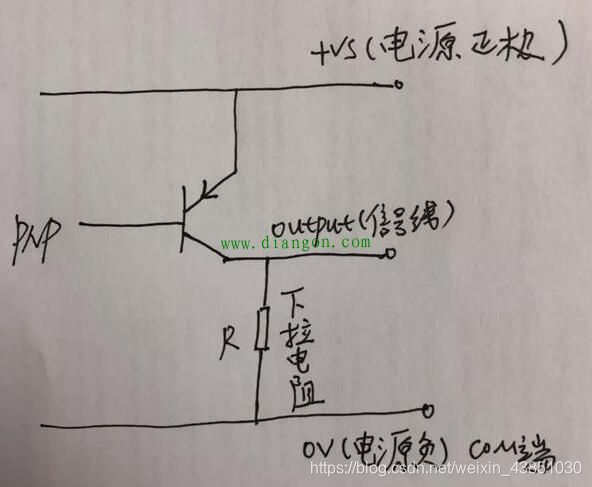

PNP区分，PNP信号的接近开关其电路图如下所示：由图中可以看到，PNP信号是属于下拉电阻负载的，所以其公共端（即COM端）是负极，所以采集信号的时候要接的线就是信号线与电源负两根。区分方法：用开关电源给接近开关上电，在感应范围内没有被测物的情况下，用万用表量信号线与电源负之间的电压，如果此时电压为0，而感应范围内有被测物时电压为24V左右（绝对值），那么这个开关是PNP常开信号。反之，则为PNP常闭信号……

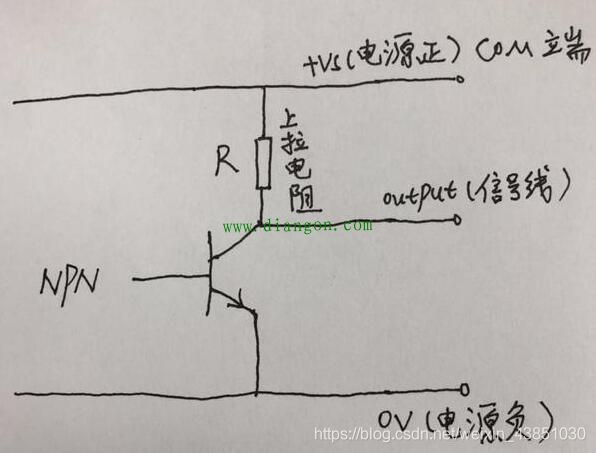

NPN区分，NPN信号的接近开关其电路图如下所示：由图中可以看到，NPN信号是属于上拉电阻负载的，所以其公共端（即COM端）是电源正极，所以采集信号的时候要接的线就是信号线与电源正两根。区分方法：用开关电源给接近开关上电，在感应范围内没有被测物的情况下，用万用表量信号线与电源正之间的电压，如果此时电压为0，而感应范围内有被测物时电压为24V（绝对值）左右，那么这个开关是NPN常开信号。反之，则为NPN常闭信号……
