FreeCAD导入DWG

自闭症网瘾萝莉.ら 提交于 2020-01-24 01:48:38

问题

FreeCAD 0.17无法打开.dwg文件

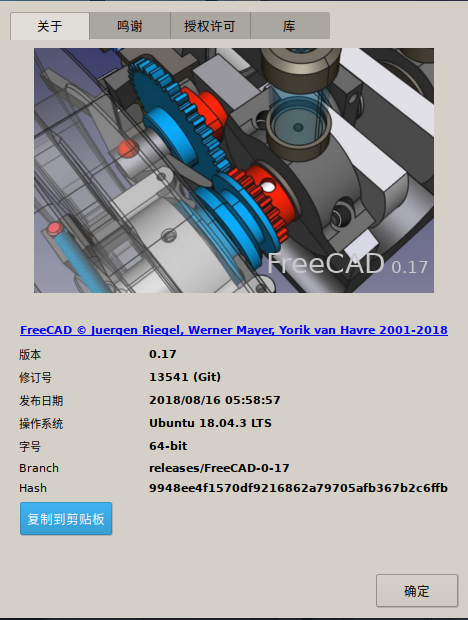

FreeCAD 0.17
显示下面提示:
未找到Teigha

方法

  • 下载ODA File Converter

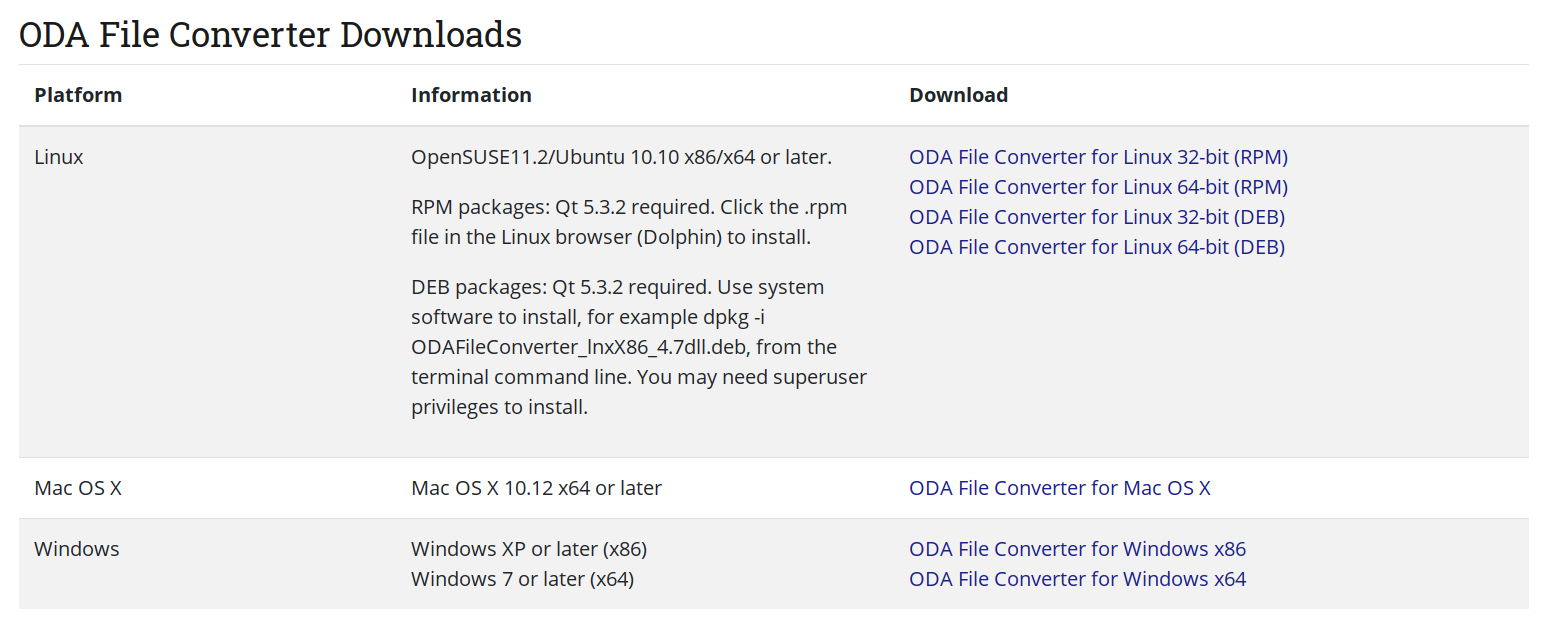

    下载ODA File Converter
  • 安装

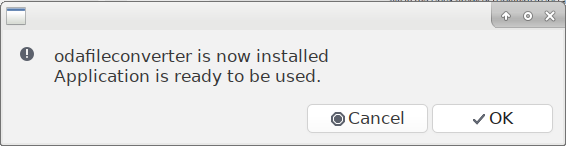

    安装后
    Ubuntu18.04的安装后路径为:usr/bin/ODAFileConverter
  • 配置

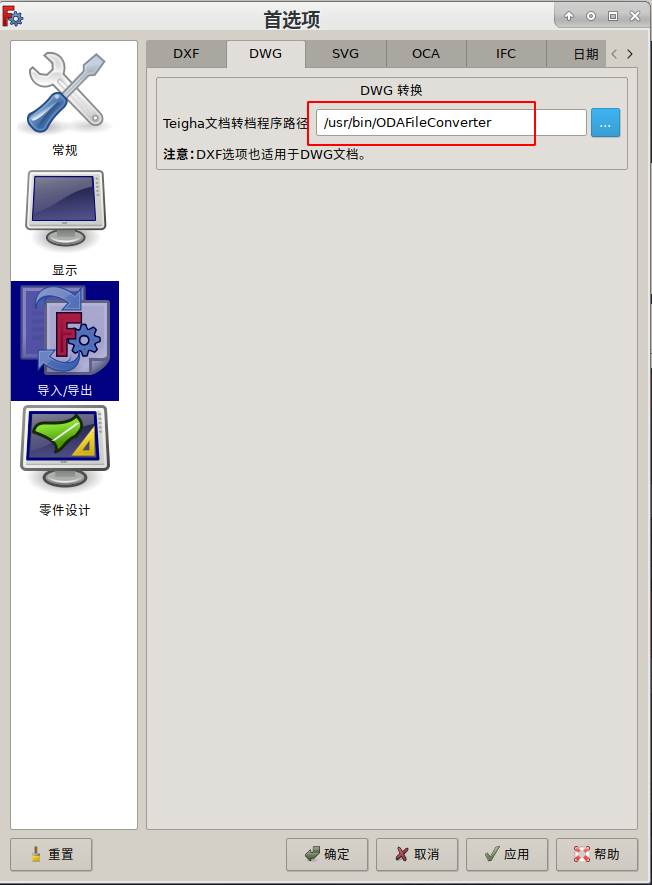

    Edit → Preferences → Import-Export → DWG→ “Path to Teigha File Converter”
    配置
  • 使用:之后打开.dwg文件,就会自动弹出ODAFileConcerter的界面,并转换文件并在FreeCAD中打开。
  • 如果打不开,检查ODAFileConcerter的路径(windows是需要是配置到ODAFileConcerter.exe这一级别)。或者检查原始文件。

参考

https://www.freecadweb.org/wiki/FreeCAD_and_DWG_Import
https://www.opendesign.com/guestfiles/oda_file_converter
