学习记录

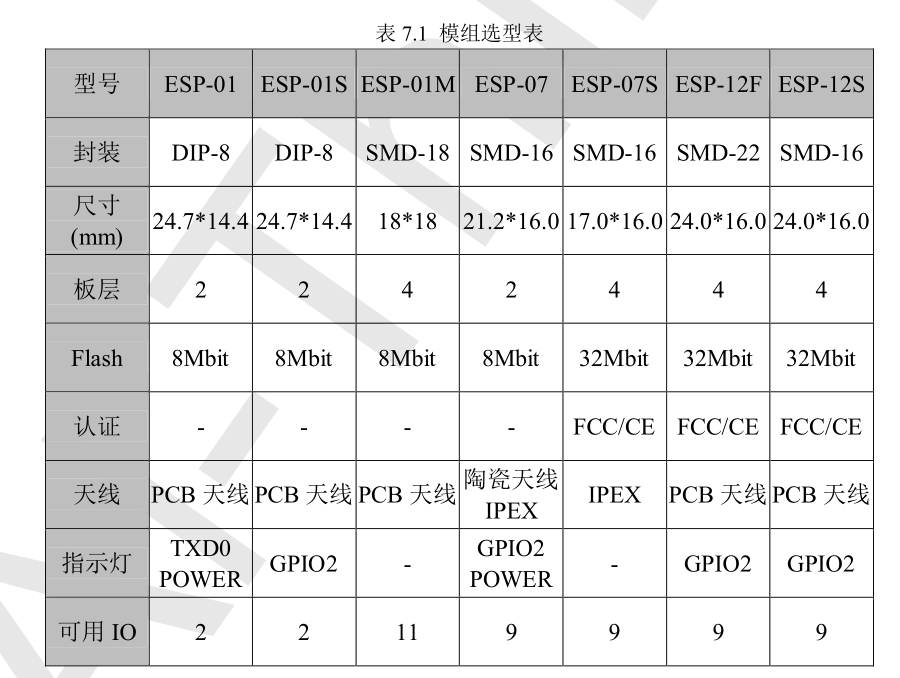

ESP8266 01S 是一款比较常见的WiFi模块。
管脚定义
| 管脚编号 | 管脚名称 | 备注 |
|---|---|---|
| 1 | GND | GND |
| 2 | IO2 | U1_TXD，I2C_SDA，I2SO_WS |
| 3 | IO0 | GPIO0，HSPI_MISO，I2SI_DATA |
| 4 | RX | GPIO3，I2SO_DATA |
| 5 | TX | GPIO1 |
| 6 | EN | 芯片使能端，高电平有效 |
| 7 | RST | 复位引脚，低电平有效 |
| 8 | VCC | 3.0-3.6V |

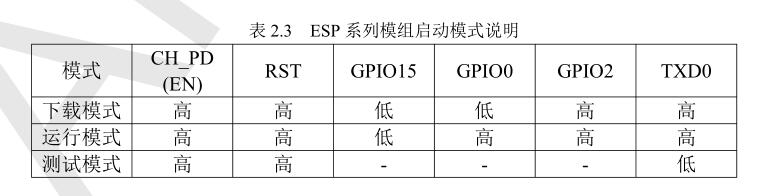

启动模式
ESP8266 01S只有EN RST IO0和IO2四个IO口。
| 项目 | EN | RST | IO0 | IO2 |
|---|---|---|---|---|
| 下载模式 | 高 | 高 | 低 | 高 |
| 运行模式 | 高 | 高 | 高 | 高 |
也就是说， EN RST IO2都接高电平，IO0在下载模式时低电平，运行模式高电平。
Flash
ESP 01S 外部Flash=1MB=1024KB=8Mbit
1MB Flash = 0x000 000 ~ 0x0FF FFF
扇区编号：0x000 ~ 0x0FF
[Flash扇区=4KB]

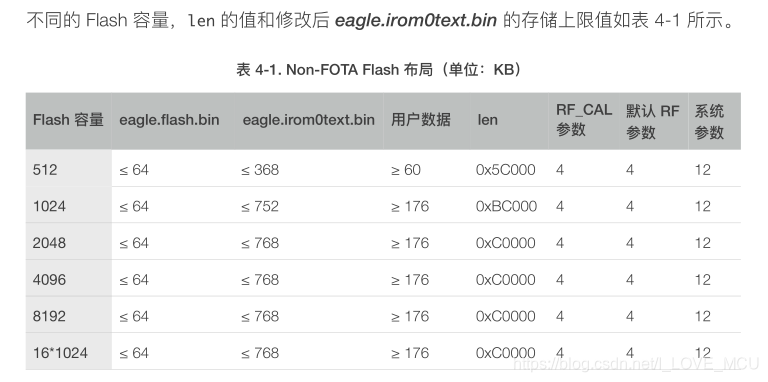

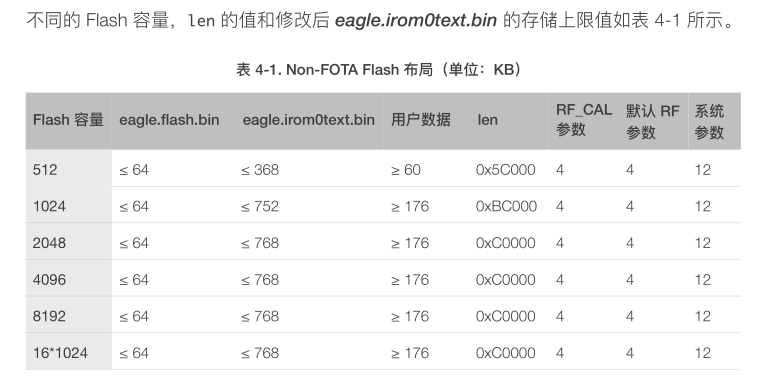

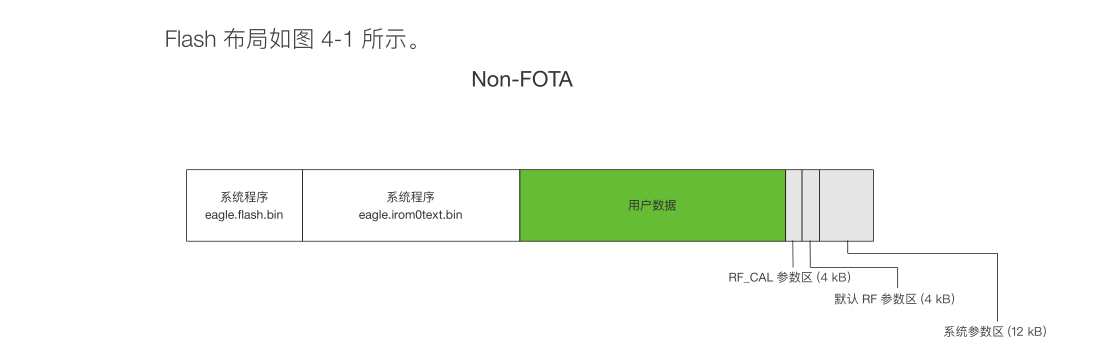

不支持云端升级的Flash布局

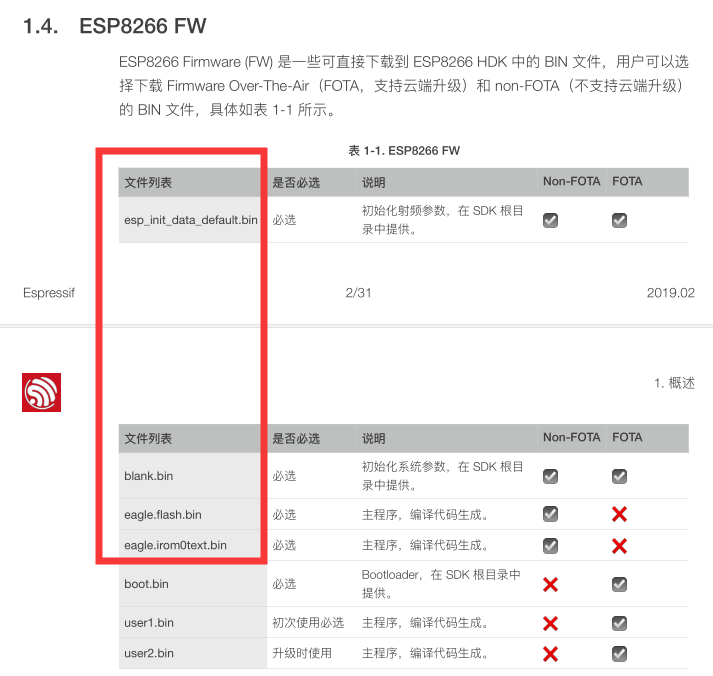

烧录文件
不支持云端布局下，仅需烧录4个文件

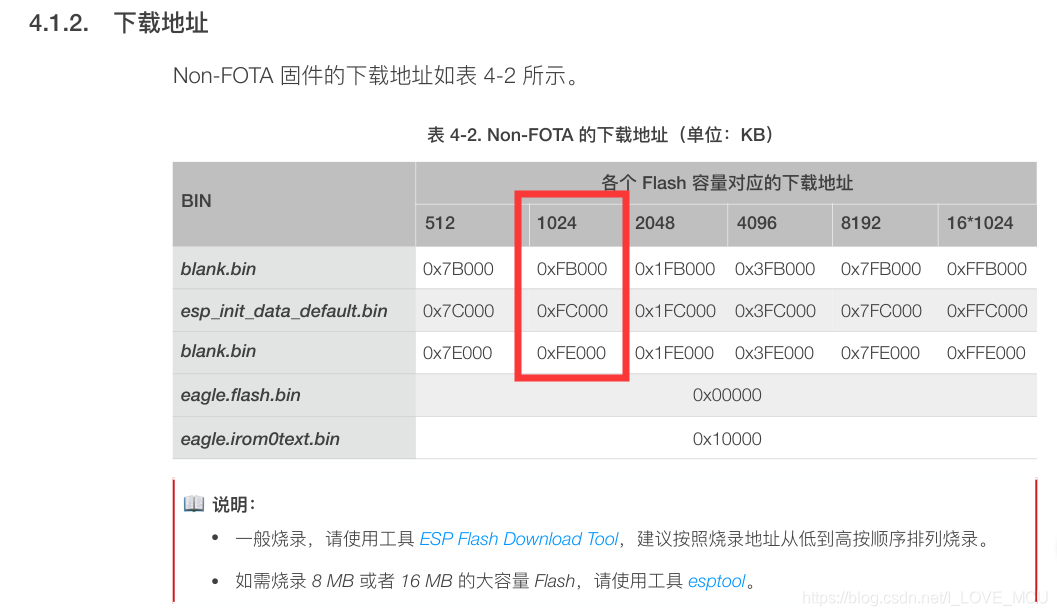

烧录地址
实际使用中，只需要烧录这两个就好，其它已经默认存在了。

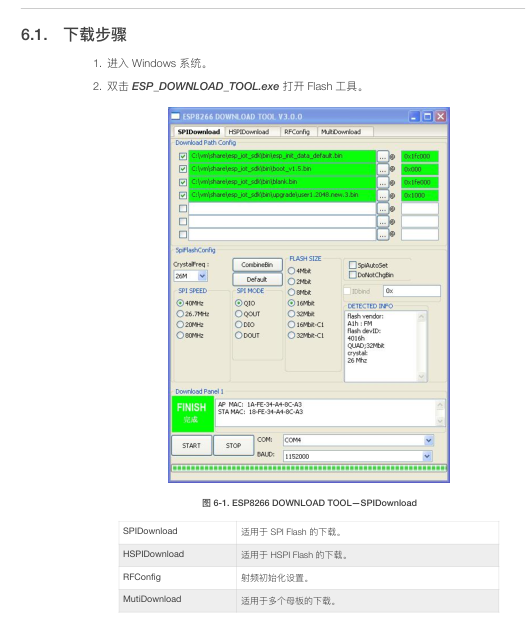

下载工具的使用
重点

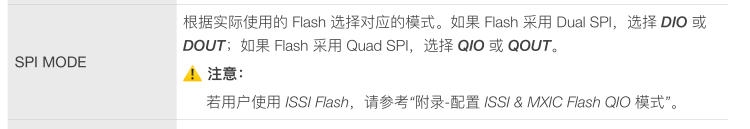

推荐DOUT

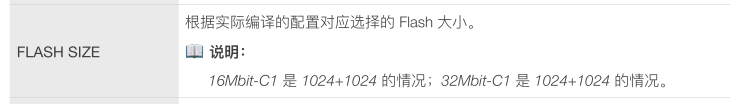

8Mbit

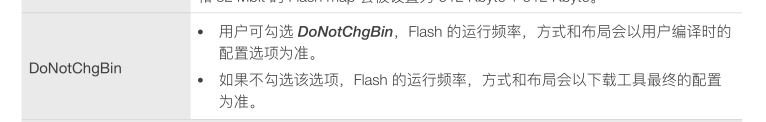

通常不勾选

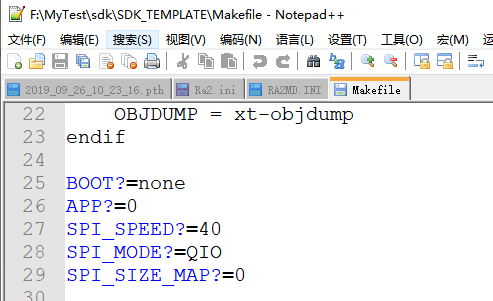

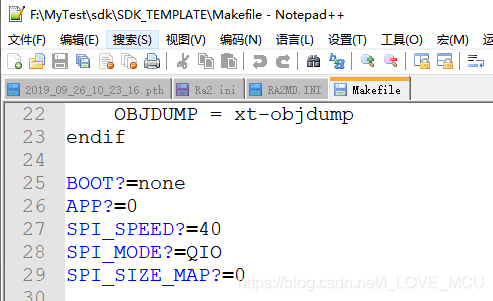

若勾选以Makefile为准

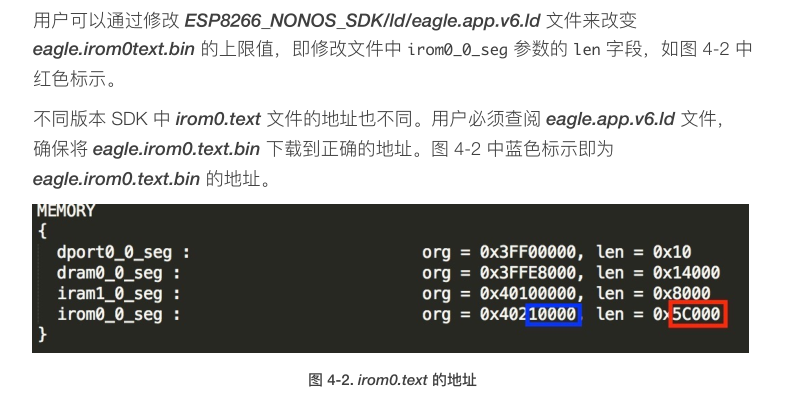

改主程序地址
其中主程序地址0x10000可以更改。
可以将0x402 10000,改为0x402 11000。但是下载时，地址也要为0x11000。
