系统简介
光伏物联网监控系统实现了对光伏发电站的远程在线监测、跟踪、状态确认和控制及高效节能运行。从而提高光伏发电站设备的资源利用率和生产力水平，有效提高设备运行安全性、任务可靠性以及降低系统全寿命周期费用，有利于预防光伏发电设备恶性事故发生、避免人身伤亡及巨大经济损失。

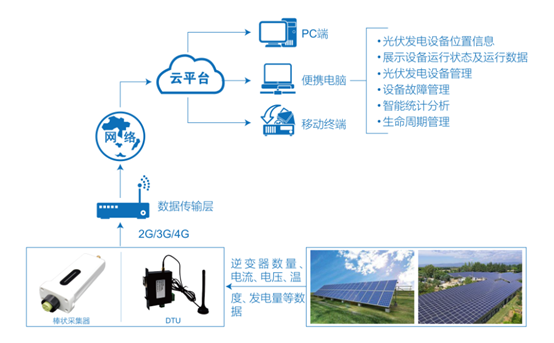

系统框图
光伏物联网监控系统由DTU、云平台、应用系统三部分组成。通过翼数信息的DTU将采集到的光伏发电设备各种数据上传到云平台进行存储、整理、分析，然后在通过应用系统将设备运行状态、地理位置、告警提示等信息展示给用户，实现光伏发电设备的远程智能化管理。
系统功能
- 实时掌握光伏发电设备位置信息，并在地图上展示;
- 实时监控并展示光伏发电设备运行状态及采集各种运行数据，包括逆变器数量、电流、电压、温度、发电量等数据;
- 光伏发电设备管理，包括设备型号、设备参数、设备位置、设备投入时间等信息;
- 设备故障管理，记录故障信息，并准确推送给相关工作人员，并生成故障统计报表方便工作人员分析消缺;
- 智能统计分析，对于累计发电量、发电功率以及对应的节能指数等书籍以饼状图、曲线图、报表、表格等多方式展示，并结合大数据分析技术进行辅助决策;
- 生命周期管理，根据设备维护周期，智能提醒客户进行设备维护或保养。

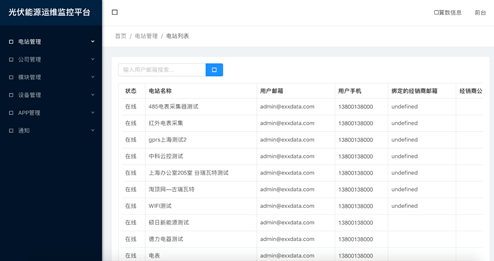

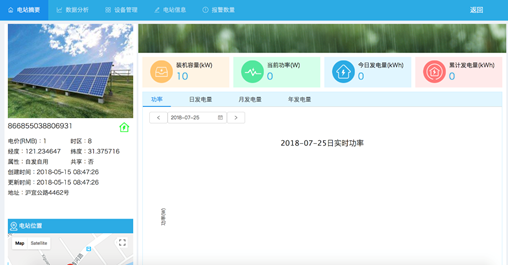

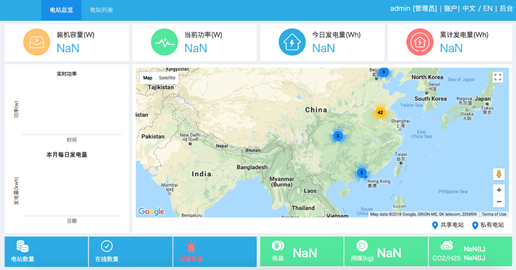

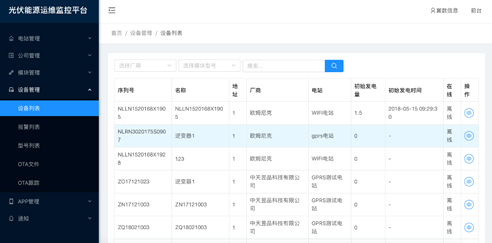

方案截图
以下是实际应用中，光伏物联网监控系统的效果展示：
方案产品图
方案核心技术
- 支持市面上90%逆变器接口协议，即插即用
- 支持GPRS，wifi，lora，BT5.0等无线技术
- 天线的定制化设计，保证数据传输的稳定性
- 数据断点续传保证数据的连续性
- 数据安全性，采用ssl加密技术，进行数据加密
- 云端采用负载均衡，保证服务器的扩展性和并发性
- 服务器国内外部署，保证全球应用
- 私有云部署保证数据安全
- 支持服务器的定制化服务
方案规格
- 工作频段：GSM850，GSM900，DCS1800，PCS1900
- 发射功率：Class 4(2W)和Class 1(1W)
- 天线选项：外置天线
- 数据接口：RS485,RS232,TTL
- 工作电压：DC 5V~12V
- 工作电流：40mA~100mA
- 峰值电流：2A
- 工作温度：-40℃ ~ +85℃
- 存储温度：-45℃ ~ +90℃
- 编码格式：CS-1，CS-2，CS-3和CS-4
- 内嵌协议：TCP/UDP/FTP/HTTP等
- GPRS数据下行传输：最大85.6kbps
- GPRS数据上行传输：最大85.6kbps
- 数据采集间隔：默认5分钟（可配置）
- 串口通信速率：默认9600bps（可配置）
- 尺寸（长*宽*高）：79mm*34mm*13.3mm±0.5
关键词
光伏监控/云平台/DTU/远程控制/数据可视化
