APM架构

上次公司请《性能测试进阶指南——LoadRunner11实战》作者陈霁来公司讲课，介绍了APM，感觉挺好用的，于是就搭建了一个。APM主要是对性能测试全流程进行监控并反映的一个平台框架。要实现的内容如下：

实时监控jmeter压测过程中的请求数据/响应数据以及对应统计信息等
实时监控被测主机的性能数据，比如CPU/内存/IO/网络等信息

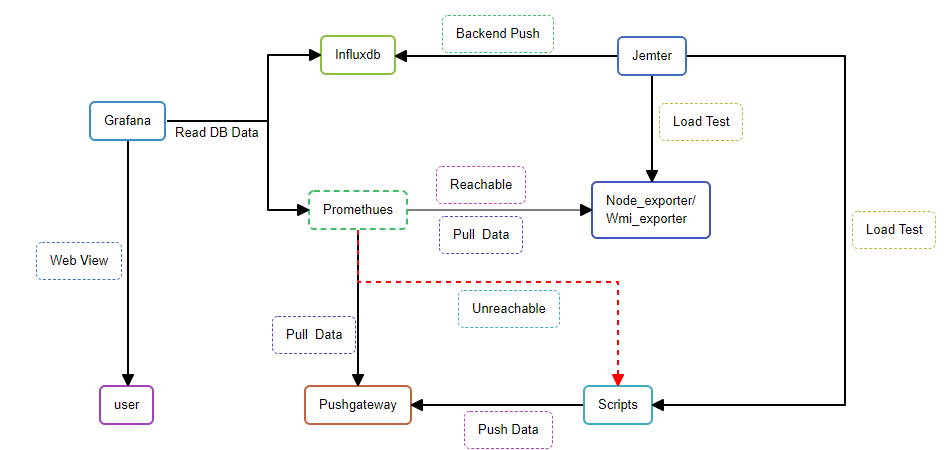

其中涉及到两个重要的时序数据库：Influxdb和Promethues。Influxdb用于存储Jmeter执行过程的请求和响应信息；Promethues有两个作用，一个是监控服务器信息，另一个是存储这些数据信息；整体架构如下：
在这里插入图片描述

服务安装

Influxdb/Promethues/Grafana的安装都挺简单的，直接网上找一些安装文档即可。不赘述。然后Promethus要监控服务器，需要分为Linux和Windows服务器。
Linux：直接官网下载Node_exporter并执行./node_exporter即可，端口为9100
Windows：wmi_exporter下载地址下载wmi_exporter.msi,双击运行即可，端口为9182

服务配置

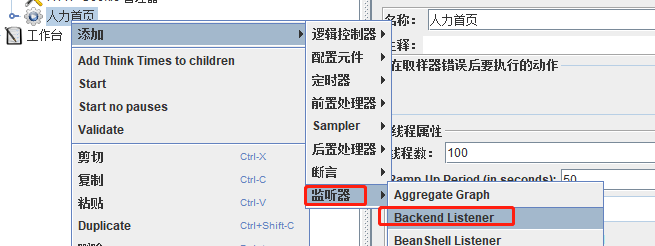

Jmeter配置：添加后端监视器
在这里插入图片描述
要配置几个关键项：
summaryOnly：要设置为false
useRegexpForSamplersList：要设置为true
samplersList:正则匹配jmeter测试线程组的名称，用于区分每个请求名称，比如一个application下有多个测试项，每个测试项的线程组以JM_xxx开头，可以写为JM.+
application:用于区分不同应用的测试内容，为了便于在grafana图标切换，可以写项目名称

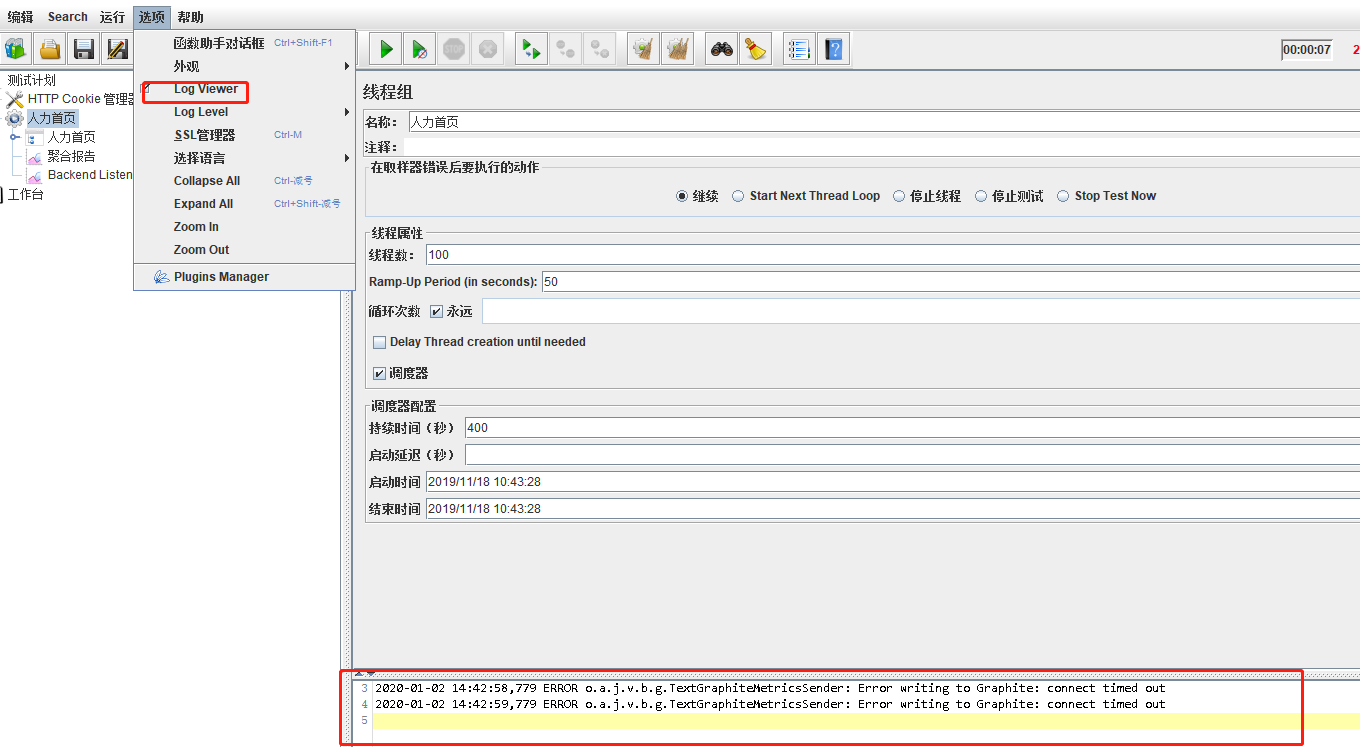

另：为了查看jmeter执行过程是否报错，可以设置显示log，看看是否有ERROR
在这里插入图片描述

Influxdb配置：用influx连接到influxdb后，要创建jmeter数据库，不然可能会出现jmeter写入数据库报错找不到jmeter数据库

Promethues配置：

在每台待监控被测服务器安装exporter并运行

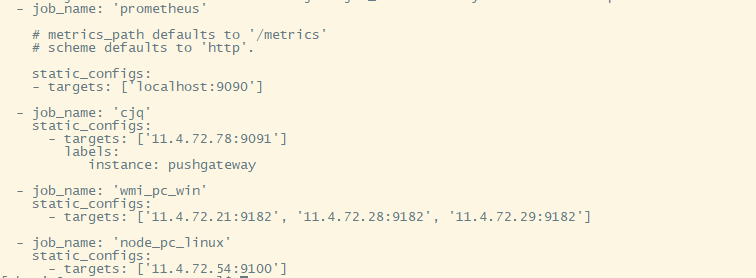

在promethus.yml添加job_name，targets填写这些服务器的ip和端口
重启promethues服务

注：promethues严格要求空格，少一个空格可能执行的时候就执行失败！

Grafana模板

到grafana模板网站，找个wmi监控模板和linux监控模板，下载下来并导入。

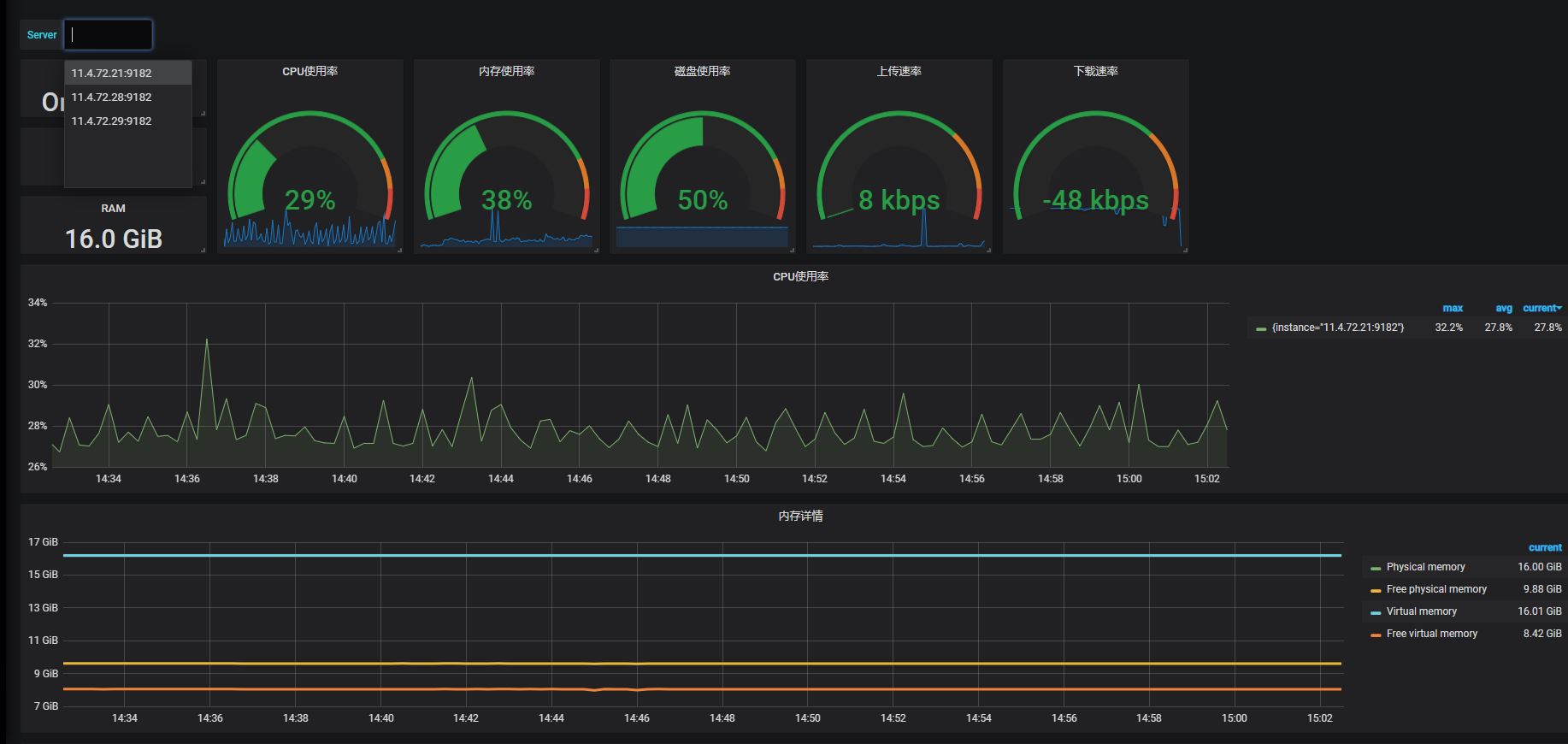

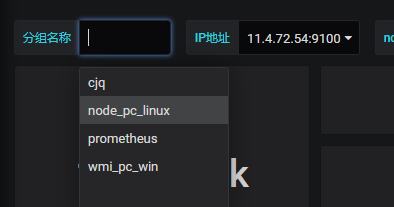

模板部分内容是可以直接使用，但是很多时候是无法使用的。一般模板左上角都是可以选择服务器IP/应用名称等信息的，然后根据选择来切换不同服务器的监控信息。
在这里插入图片描述

（一）、所有图表完全无法使用的时候
1、需要进入该模板的统一配置中心，点击Dashboard Settings

查看变量信息：

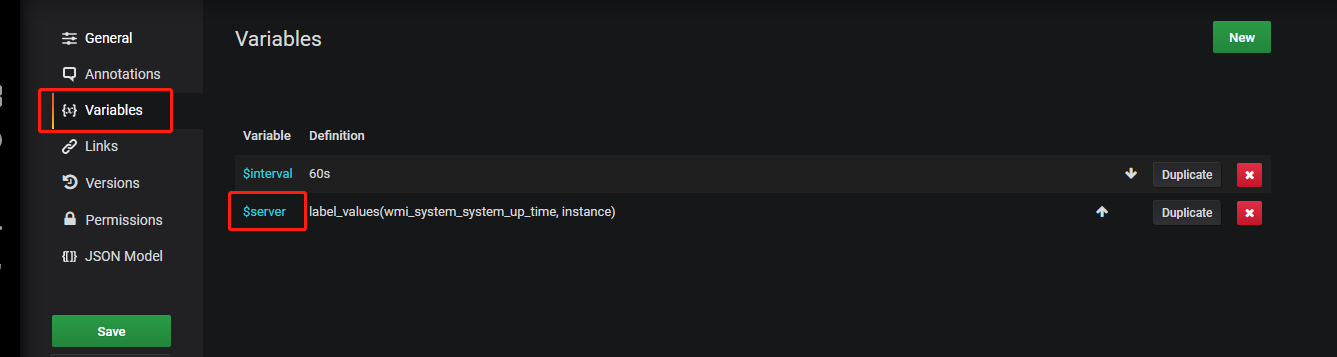

windows模板:
在这里插入图片描述

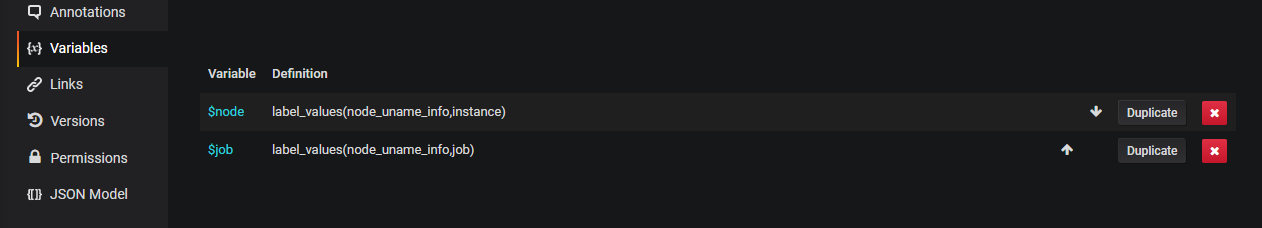

linux模板:

2、根据exporter类别来分别设置node和server

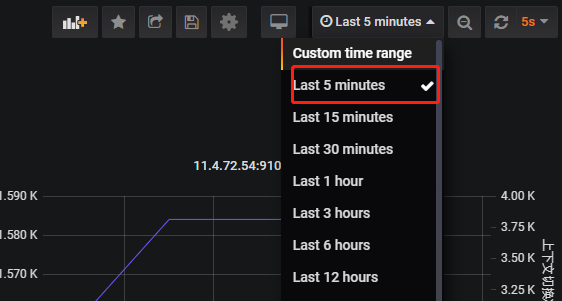

3、时间要看最近5分钟的，一般刚开始如果时间太长的话会因为无数据而报错。
在这里插入图片描述

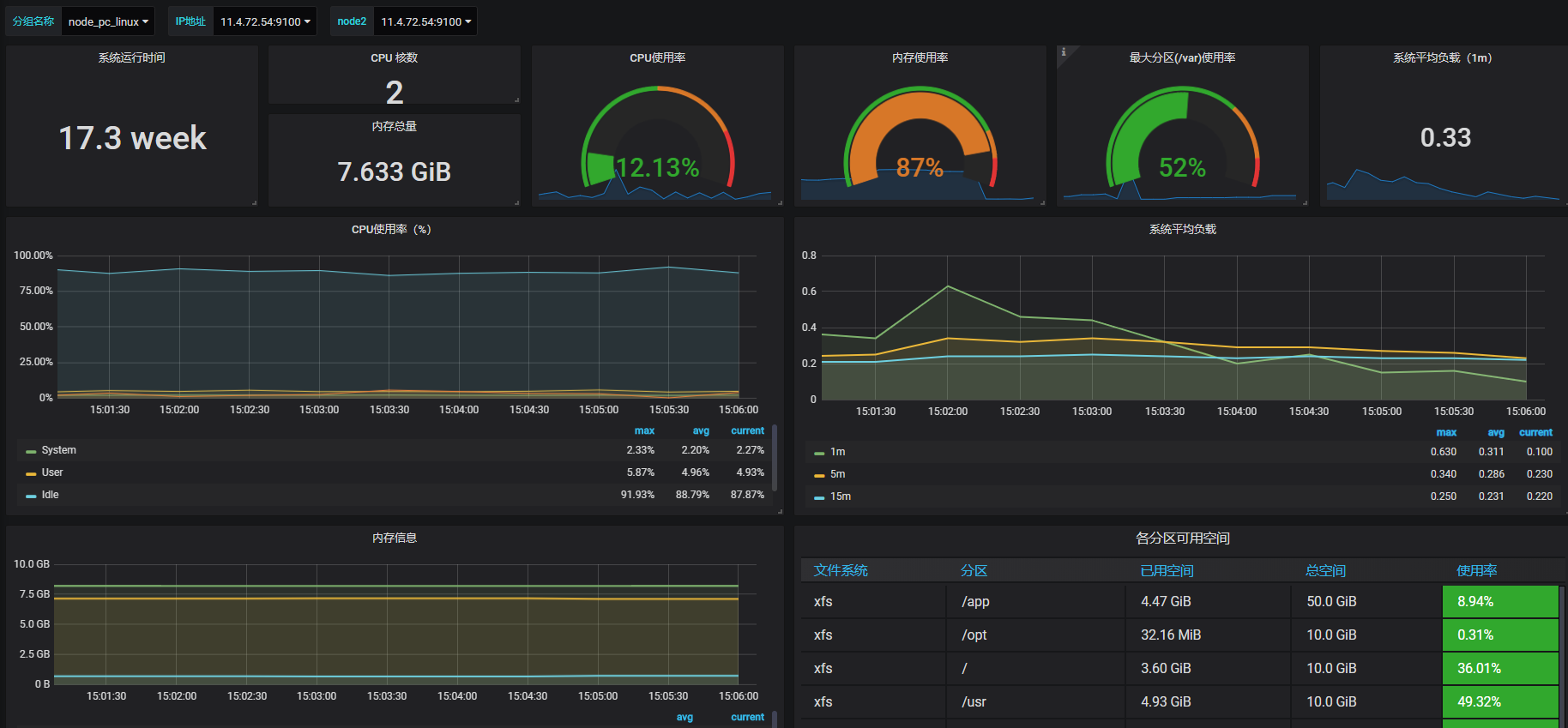

4、查看当前模板所有图表是否全都可以正常显示。

(二)、部分图表无法显示

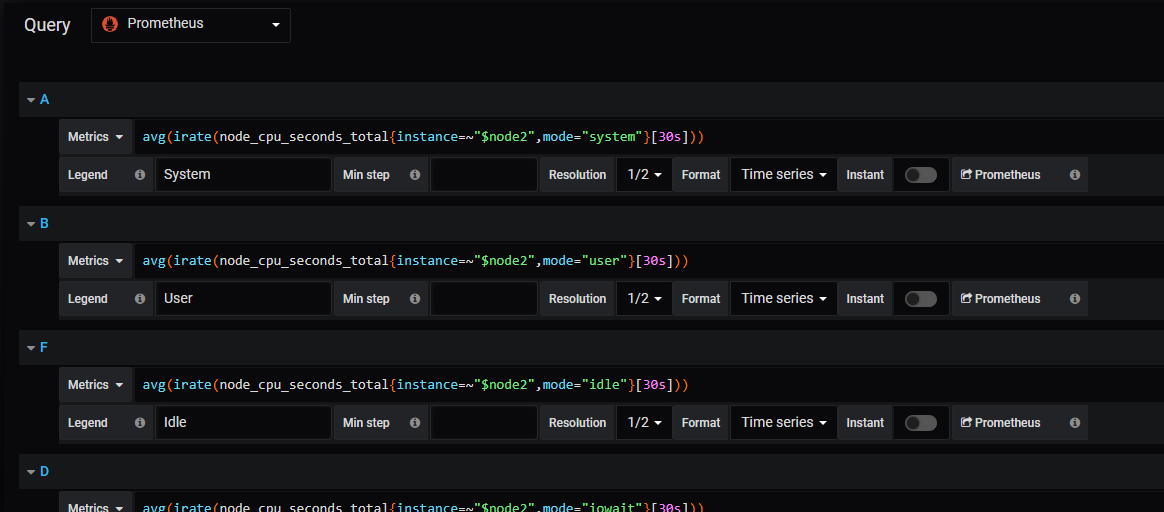

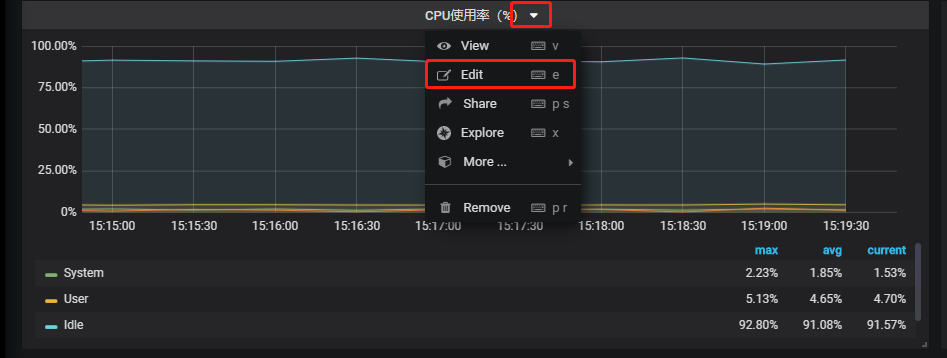

1、点击该图表的下拉选项-选择编辑，查看查询语句
在这里插入图片描述

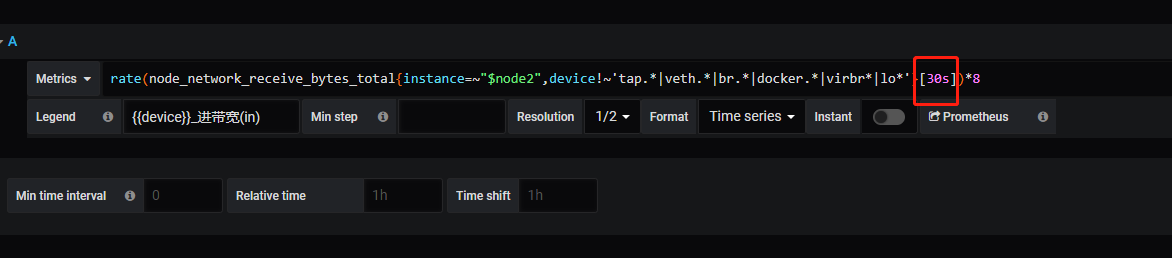

2、查看间隔时间是否小于30s，如果是的话尽量调整到大于等于30s以上的，看看是否有数据
在这里插入图片描述

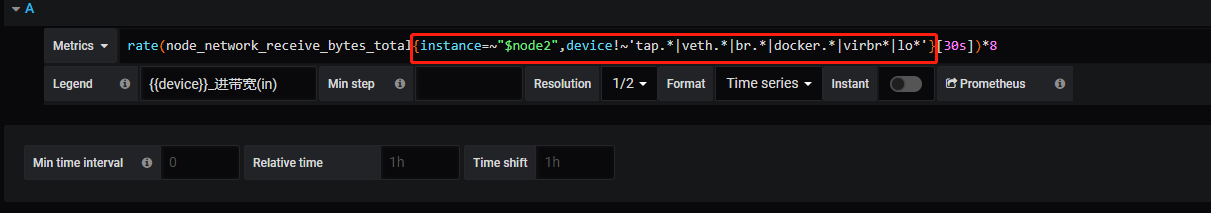

3、查看语句里引用的变量是否为空值，可以采用逐一去除引用变量或者将所有变量都去除的方式（也就是将花括号整个删除掉），查看是否有数据显示

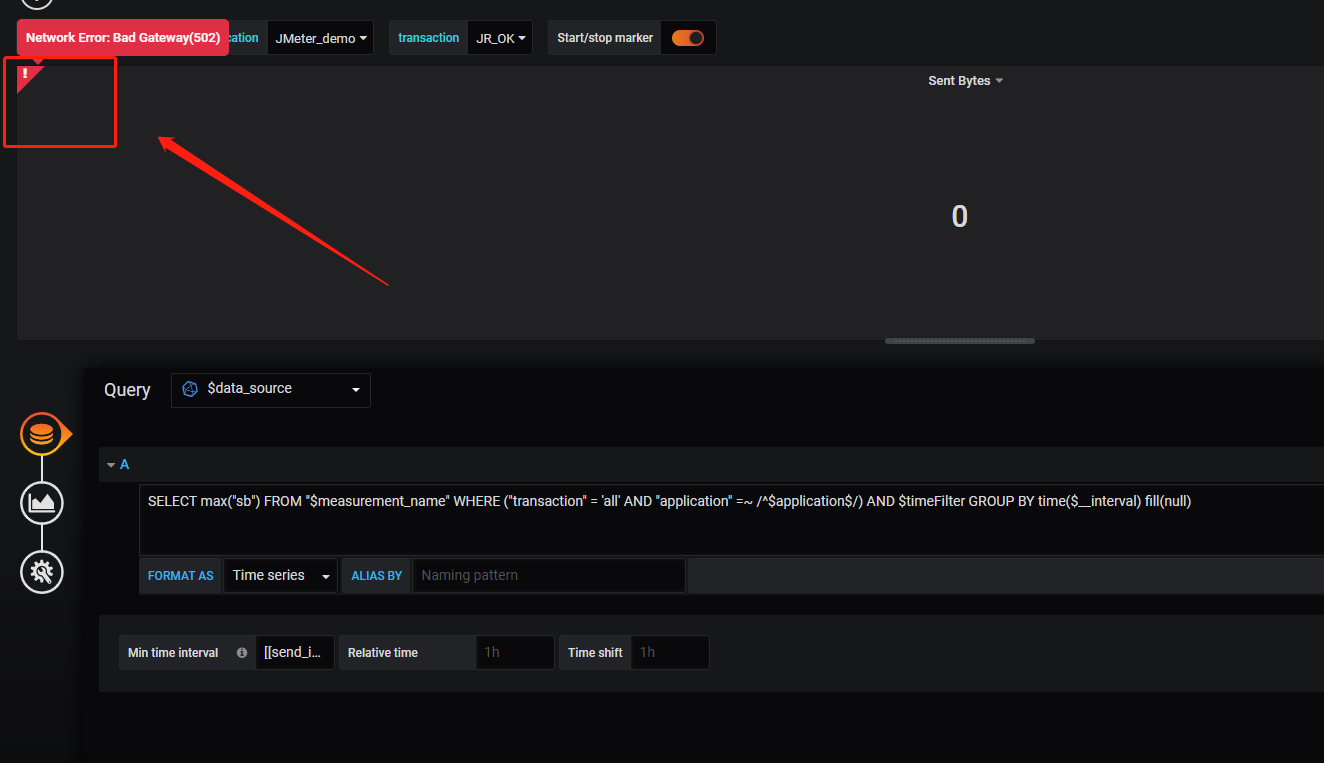

4、其他错误：一般错误的话，左上角的感叹号会给出具体错误内容，此时可以查看报错语句再去具体定位
在这里插入图片描述
