抗扰度试验--EMS--静电放电--ESD

孤街浪徒 提交于 2020-01-22 21:33:08

日常举例:

  • 冬天睡觉前脱毛衣,能听到“噼啪”声。
  • 当用锉刀锉完东西后,锉刀能粘起铁屑。
  • 工厂生产线上组装电路板时,组装完成的PCB莫名其妙的不工作。半导体材料击穿。

硬损伤:器件直接不能工作.
软损伤:ESD减弱了器件或单板的性能,但仍能通过测试。单板或器件的特性变差,最终失效。

ESD试验

静电放电试验模拟人体自身所带的静电在接触电气设备表面或周围金属物品时的放电。
为了通过抗扰度测试来证明设备的可靠性。
涉及标准:GB/T 17626.2;IEC 61000-4-2

要求

对设备所有导电表面进行接触放电为2kV、4 kV和6kV以及空气放电为2kV、4kV和8kV的设备基本性能抗扰度试验,各电压放电均包括正负两极。

—环境温度:15℃~35℃
—相对湿度:30%~60%
—大气压力:86kPa~106kPa

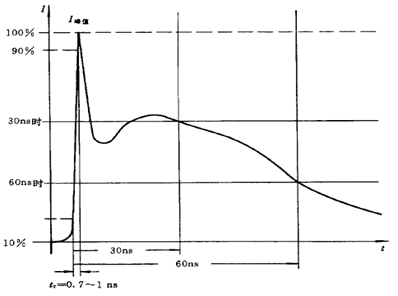

在这里插入图片描述

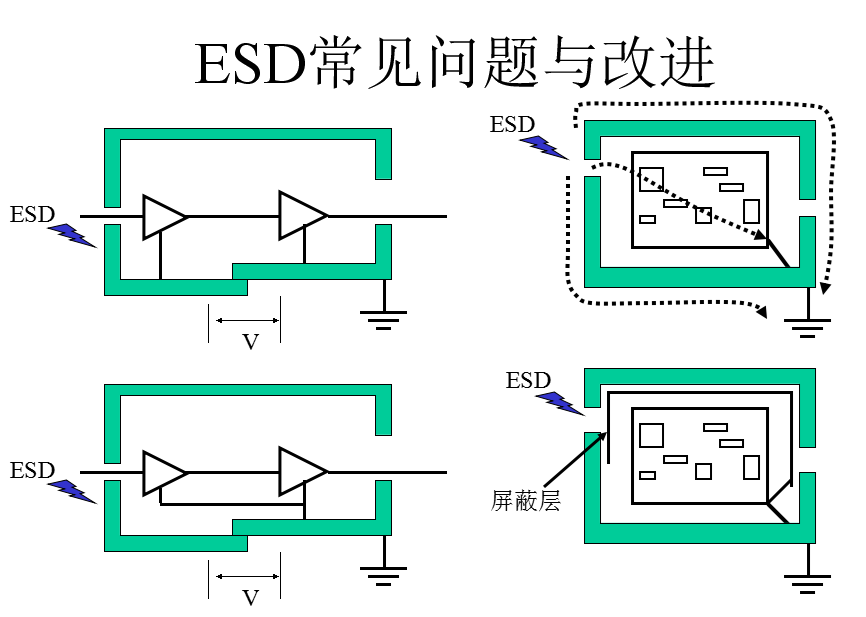

静电抗扰度通过技巧

  1. 通过绝缘材料可以把内部电路与外界隔离开来,增加外壳与电路板之间的距离。8kV的ESD经过4mm的距离后一般衰减为零。

  1. 保证设备外壳的导电一致性,外壳可靠接地,减少搭接阻抗。
  2. 壳体内侧喷导电漆,然后将壳体与设备地连接。
  3. 调试口安装防护罩,罩接地。

常用器件电容、TVS管、压敏电阻
在这里插入图片描述
