NR中的上下行时隙配置取决于tdd-UL-DL-ConfigurationCommon，tdd-UL-DL-ConfigurationDedicated以及SFI。
tdd-UL-DL-ConfigurationCommon为小区级别配置，tdd-UL-DL-ConfigurationDedicated为UE专属配置，SFI是通过DCI来指示上下行时隙格式变化。
一 tdd-UL-DL-ConfigurationCommon
tdd-UL-DL-ConfigurationCommon的配置如下，一般存在于SIB1信息中。
TDD-UL-DL-ConfigCommon ::= SEQUENCE{
referenceSubcarrierSpacing SubcarrierSpacing,
pattern1 TDD-UL-DL-Pattern,
pattern2 TDD-UL-DL-Pattern OPTIONAL,-- Need R
...
}
TDD-UL-DL-Pattern ::= SEQUENCE{
dl-UL-TransmissionPeriodicity ENUMERATED {ms0p5, ms0p625, ms1, ms1p25, ms2, ms2p5, ms5, ms10},
nrofDownlinkSlots INTEGER(0..maxNrofSlots),
nrofDownlinkSymbols INTEGER (0..maxNrofSymbols-1),
nrofUplinkSlots INTEGER (0..maxNrofSlots),
nrofUplinkSymbols INTEGER (0..maxNrofSymbols-1),
...,
[[
dl-UL-TransmissionPeriodicity-v1530 ENUMERATED {ms3, ms4} OPTIONAL-- Need R
]]
}
以参考子载波间隔为30KHz，周期为0.5ms，结合示例可以理解TDD-UL-DL-Pattern中的各项代表的含义。Slot中符号数减去nrofDownlinkSymbols与 nrofUplinkSymbols之和，剩余的符号称之为Flexible Symbol。
|
u |
子载波间隔 |
Normal CP Slot长度 |
|
0 |
15KHz |
1ms |
|
1 |
30KHz |
0.5ms |
|
2 |
60KHz |
0.25ms |
|
3 |
120KHz |
0.125ms |
|
周期 |
适用子载波间隔 |
Slot数 |
|
0.625ms |
120KHz |
5 |
|
1.25 |
60KHz/120KHz |
5/10 |
|
2.5 |
30KHz/60KHz/120KHz |
5/10/20 |
对于部分非整数ms的周期配置中，对于参考子载波间隔有要求，保证周期内是整数个Slot。
从上面的配置中可以看到，patter1和pattern2的配置都一样，可以分别配置两种周期，但是周期之和（单位为ms）必须能被20整数。对于pattern2是可选配置。
需要注意的是，实际BWP中的时隙格式需要根据BWP的子载波间隔进行转换，参考子载波间隔必须小于等于BWP的子载波间隔。
二 tdd-UL-DL-ConfigurationDedicated
tdd-UL-DL-ConfigurationDedicated是UE专属配置，不过这个配置只能修改tdd-UL-DL-ConfigurationCommon配置中的Flexible Symbol。Flesible Symbol即由周期内除去配置的上下行Slot/上下行符号数后的符号。
TDD-UL-DL-ConfigDedicated ::= SEQUENCE{
slotSpecificConfigurationsToAddModList SEQUENCE(SIZE (1..maxNrofSlots)) OF TDD-UL-DL-SlotConfig OPTIONAL,-- Need N
slotSpecificConfigurationsToreleaseList SEQUENCE(SIZE (1..maxNrofSlots)) OF TDD-UL-DL-SlotIndex OPTIONAL,-- Need N
...
}
TDD-UL-DL-SlotConfig ::= SEQUENCE{
slotIndex TDD-UL-DL-SlotIndex,
symbols CHOICE {
allDownlink NULL,
allUplink NULL,
explicit SEQUENCE {
nrofDownlinkSymbols INTEGER (1..maxNrofSymbols-1)
nrofUplinkSymbols INTEGER(1..maxNrofSymbols-1)
}
}
}
TDD-UL-DL-SlotIndex ::= INTEGER(0..maxNrofSlots-1)
tdd-UL-DL-ConfigurationDedicated中配置的是Slot符号指示数组，基本元素为TDD-UL-DL-SlotConfig，通过其中的slotIndex确定Slot位置，可以将该Slot指示为全下行符号，全上行符号，或者上行符号数/下行符号数。

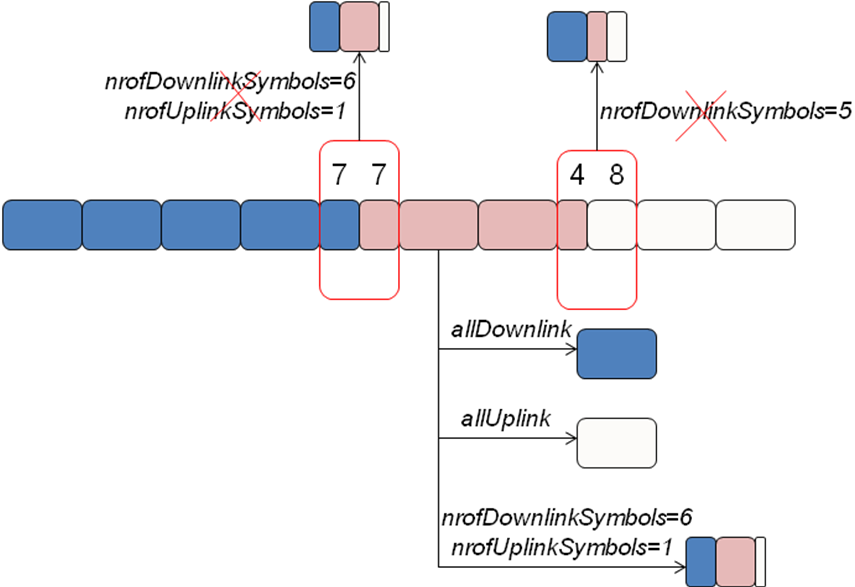

tdd-UL-DL-ConfigurationDedicated不能将tdd-UL-DL-ConfigurationCommon指示的下行符号变更为上行符号，上行符号变更为下行符号。
tdd-UL-DL-ConfigurationCommon和tdd-UL-DL-ConfigurationDedicated配置确定后的上下行配置后，上下行符号的使用比较明确。
- 上行符号上不能接收PDCCH/PDSCH/CSI-RS
- 下行符号上不能发送PUSCH/PUCCH/PRACH/SRS
- Higher layers不能在同一个Flexible符号上既配置有发送又配置有接收，例如RRC配置的一些周期性接收和周期性发送
- SSB符号位置不期望被配置成上行符号，如果PUSCH/PUCCH/PRACH符号与SSB任一符号重叠，则不能发送PUSCH/PUCCH/PRACH；SSB符号位置也不能发送SRS
- PRACH Occasion，即配置为发送PRACH的符号位置不能配置为下行符号，包括PRACH符号前的Ngap符号，如果PDSCH/PDCCH/CSI-RS与其任一符号重叠，则不能接收PDSCH/PDCCH/CSI-RS
Flexible 符号上调度，比较灵活，DCI调度决定了在该符号位置是下行接收还是发送。

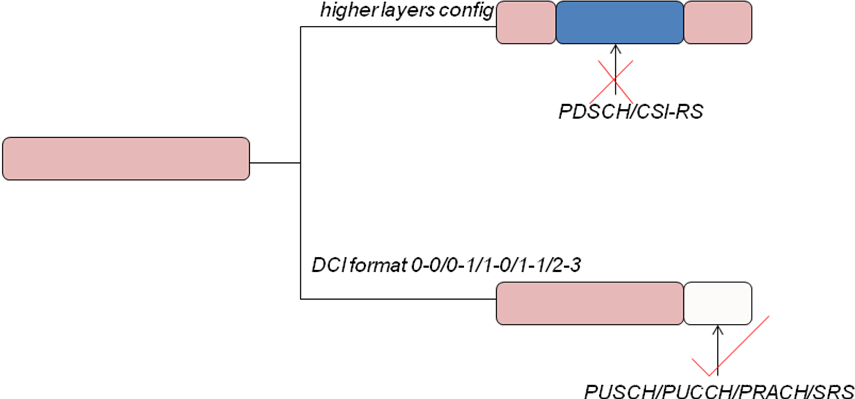

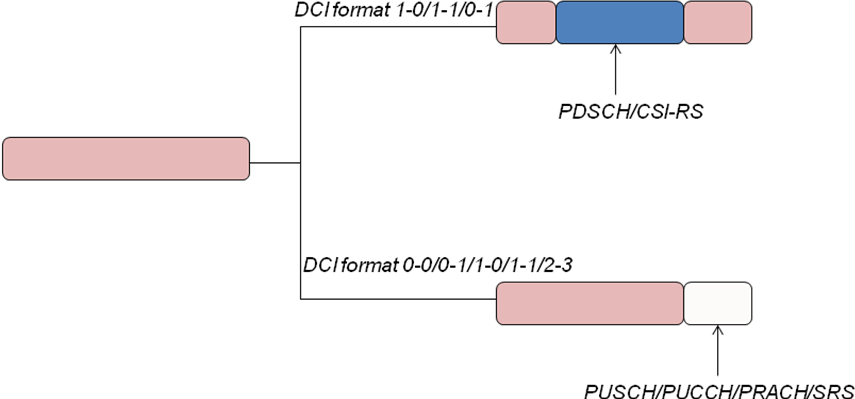

对于TDD，higher layers配置的PDSCH/CSI-RS在Flexible符号上，此时如果有DCI format 0-0/0-1/1-0/1-1/2-3调度的PUSCH/PUCCH/PRACH/SRS发送符号有在Flexible符号上，那么不配置PDSCH/CSI-RS接收；否则，可以配置PDSCH/CSI-RS接收。

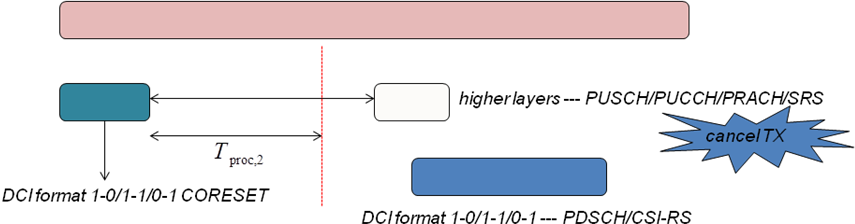

对于TDD，higher layers配置的PUSCH/PUCCH/PRACH/SRS发送符号在Flexible集合内，如果接收到DCI format 1-0/1-1/0-1指示的PDSCH/CSI-RS接收，在发送符号满足时间间隔要求的前提下，不发送PUSCH/PUCCH/PRACH/SRS。
对于SFI改变上下行时隙/符号配置，后面再进行学习总结。欢迎关注公众号“自由之路66”！
