FPGA如何生成RAM或ROM中的数据mif文件

mif文件就是存储器初始化文件，即memory initialization file，用来配置RAM或ROM中的数据。生成QuartusII11.0可用的mif文件，有如下几种方式：

方法1：利用Quartus自带的mif编辑器

优点：对于小容量RAM可以快速方便的完成mif文件的编辑工作，不需要第三方软件的编辑；

缺点：一旦数据量过大，一个一个的输入会使人崩溃；

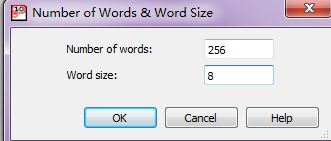

使用方法：在quartus中，【file】/【new】，选择Memory Initialization file，弹出如下窗口：

Number of words：可寻址的存储单元数，对于8bit地址线，此处选择256；

words size：存储单元宽度，8bit；

然后点击“OK”.

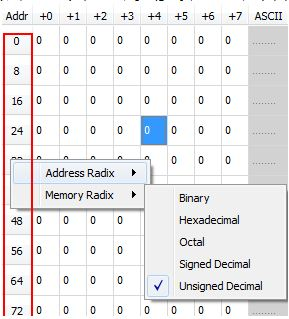

在表格中输入初始化数据；
右键单击左侧地址值，可以修改地址和数据的显示格式；
表中任一数据的地址=列值+行值，如图中蓝色单元的地址=24+4=28；

对每个单元填写初始值之后，将文件保存即可。

方法2：利用mif软件来生成

无论使用什么编辑器，必须保证mif文件的格式如下：冒号左边是地址，右边是数据；分号结尾；

　　DEPTH = 256;

　　WIDTH = 8;

　　ADDRESS_RADIX = HEX;

　　DATA_RADIX = HEX;

　　CONTENT

　　BEGIN

　　0000 : 0000;

　　0001 : 0000;

　　0002 : 0000;

　　……(此处省略一千字*.*)

　　00FA : 00FF;

　　00FB : 00FF;

　　00FC : 00FF;

　　00FD : 00FF;

　　00FE : 00FF;

　　00FF : 00FF;

　　END;

这里推荐一款mif生成器：Mif_Maker2010.exe，可以百度下载；软件使用方法见《Mif Maker2010的使用方法》。

方法3：使用高级语言

　　用C语言或者matlab语言等来生成，C语言生成代码如下：本代码生成一个正弦波的数据波形，保存在TestMif.mif中。

#include <stdio.h>
#include <math.h>

#define PI 3.141592
#define DEPTH 128     /*数据深度，即存储单元的个数*/
#define WIDTH 8       /*存储单元的宽度*/

int main(void)
{
    int i,temp;
    float s;

    FILE *fp;
    fp = fopen("TestMif.mif","w");   /*文件名随意，但扩展名必须为.mif*/
    if(NULL==fp)
        printf("Can not creat file!\r\n");
    else
    {
        printf("File created successfully!\n");
        /*
        *    生成文件头：注意不要忘了“;”
        */
        fprintf(fp,"DEPTH = %d;\n",DEPTH);
        fprintf(fp,"WIDTH = %d;\n",WIDTH);
        fprintf(fp,"ADDRESS_RADIX = HEX;\n");
        fprintf(fp,"DATA_RADIX = HEX;\n");
        fprintf(fp,"CONTENT\n");
        fprintf(fp,"BEGIN\n");

        /*
        * 以十六进制输出地址和数据
        */
        for(i=0;i<DEPTH;i++)
        {
             /*周期为128个点的正弦波*/
            s = sin(PI*i/64);
            /*将-1～1之间的正弦波的值扩展到0-255之间*/
            temp = (int)((s+1)*255/2);
            /*以十六进制输出地址和数据*/
            fprintf(fp,"%x\t:\t%x;\n",i,temp);
        }//end for

        fprintf(fp,"END;\n");
        fclose(fp);
    }
}

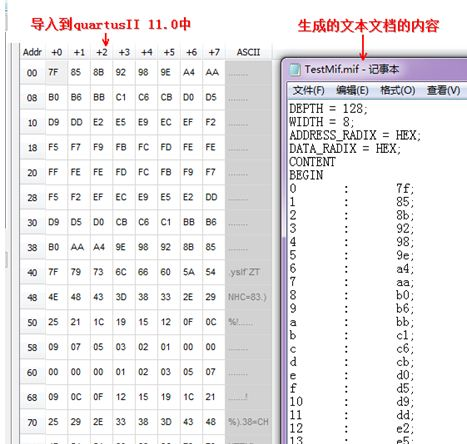

验证生成的数据是否正确：用记事本打开生成的mif文件，同时用Quartus打开mif文件，内容如下：

能成功导入，且数据一致，说明生成正确。
