说明

由广州创龙设计的SOM-TL8148和SOM-TL8127核心板是Pin To Pin兼容,两款核心板公用同一块底板。DM8148与DM8127相比,DM8148有SATA接口,DM8127没有SATA接口;而DM8127有CSI2接口,DM8148没有。具体请查看两款芯片的Datasheet和核心板规格书。

BOOT SET启动选择开关

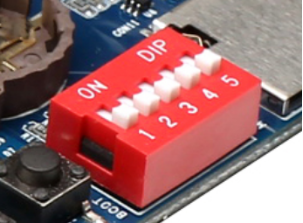

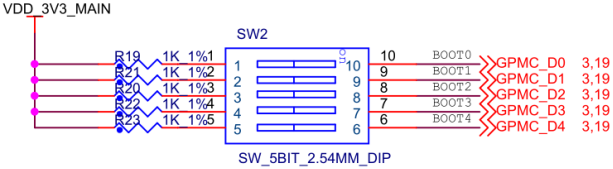

SW2设有5位启动选择开关,如下图方向放置,开关向上拨动为1,向下拨动为0,详情如下图所示:

表 1

SW2

BITS[5:1]

BOOT DEVICE

BOOT BITS[4:0]

Nand-16 GPMC

10010

SPI0

10110

MMC1

10111

UART0

00001

EMAC0

00100

Micro SD接口

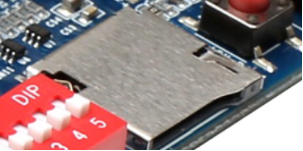

CON11是Micro SD卡接口,主要用于SD卡启动和外接大容量数据存储,具体接口定义如下图所示:
