基于cookie的会话保持
cookie value：为当前server指定cookie值，实现基于cookie的会话黏性
配置选项
cookie name [ rewrite | insert | prefix ][ indirect ] [ nocache ][ postonly ] [ preserve
][ httponly ] [ secure ][ domain ]* [ maxidle <idle> ][ maxlife ]
name：cookie 的key名称，用于实现持久连接
insert：如果没有就插入新的cookie
indirect：不会向客户端发送服务器已经处理过请求的cookie信息
nocache：当client和hapoxy之间有缓存时，haproxy不缓存客户端cookie，因为客户端浏览器会缓存
cookie并携带cookie访问haproxy
配置示例
listen web_host
bind 192.168.7.101:80
mode http
log global
balance roundrobin
cookie SERVER-COOKIE insert indirect nocache
server web1 192.168.7.103:80 cookie web1 check inter 3000 fall 3 rise 5
server web2 192.168.7.104:80 cookie web2 check inter 3000 fall 3 rise 5
验证cookie信息
[root@server3 app]# curl --cookie "SERVER-COOKIE=web1"
http://192.168.7.101/app/index.html
app1 192.168.7.103
[root@server3 app]# curl --cookie "SERVER-COOKIE=web2"
http://192.168.7.101/app/index.html
app2 192.168.7.104
HAProxy状态页
通过web界面，显示当前HAProxy的运行状态。
https://cbonte.github.io/haproxy-dconv/2.0/configuration.html#4-stats%20uri
状态页配置项
stats enable #基于默认的参数启用stats page
stats hide-version #隐藏版本
stats refresh <delay> #设定自动刷新时间间隔
stats uri <prefix> #自定义stats page uri，默认值：/haproxy?stats
stats realm <realm> #账户认证时的提示信息，示例：stats realm : HAProxy\ Statistics
stats auth <user>:<passwd> #认证时的账号和密码，可使用多次，默认：no authentication
stats admin { if | unless } <cond> #启用stats page中的管理功能
启用状态页
listen stats
bind :9009
stats enable
#stats hide-version
stats uri /haproxy-status
stats realm HAPorxy\ Stats\ Page
stats auth headmin:123456
stats auth admin:123456
#stats refresh 30s
#stats admin if TRUE

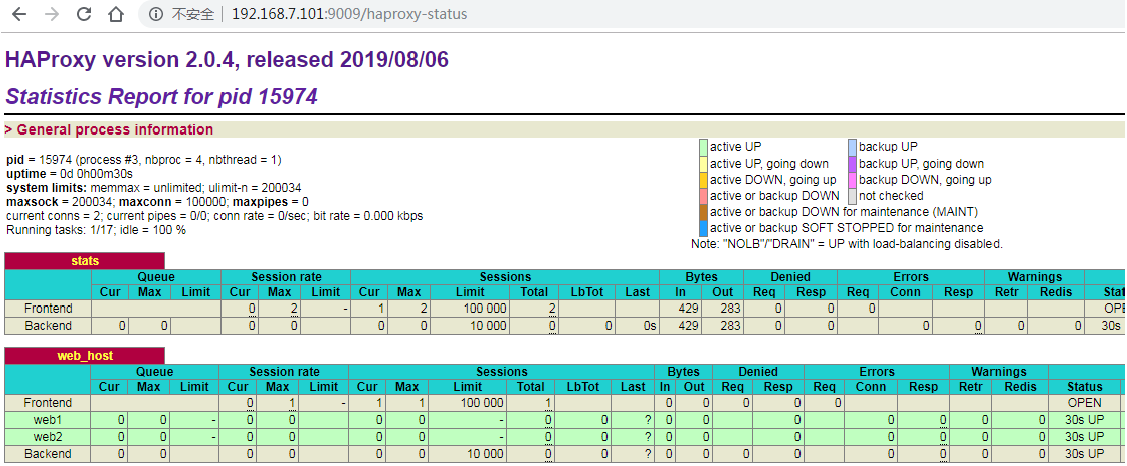

登入状态页
pid = 3698 (process #2, nbproc = 2, nbthread = 1) #pid为当前pid号，process为当前进程号，
nbproc和nbthread为一共多少进程和每个进程多少个线程
uptime = 0d 0h00m08s #启动了多长时间
system limits: memmax = unlimited; ulimit-n = 131124 #系统资源限制：内存/最大打开文件数/
maxsock = 131124; maxconn = 65536; maxpipes = 0 #最大socket连接数/单进程最大连接数/最大管道数maxpipes
current conns = 1; current pipes = 0/0; conn rate = 1/sec #当前连接数/当前管道数/当前连接速率
Running tasks: 1/9; idle = 100 % #运行的任务/当前空闲率
active UP：#在线服务器
backup UP：#标记为backup的服务器
active UP, going down：#监测未通过正在进入down过程
backup UP, going down：#备份服务器正在进入down过程
active DOWN, going up：#down的服务器正在进入up过程
backup DOWN, going up：#备份服务器正在进入up过程
active or backup DOWN：#在线的服务器或者是backup的服务器已经转换成了down状态
not checked：#标记为不监测的服务器
active or backup DOWN for maintenance (MAINT) #active或者backup服务器人为下线的
active or backup SOFT STOPPED for maintenance #active或者backup被人为软下线(人为将weight改成0)

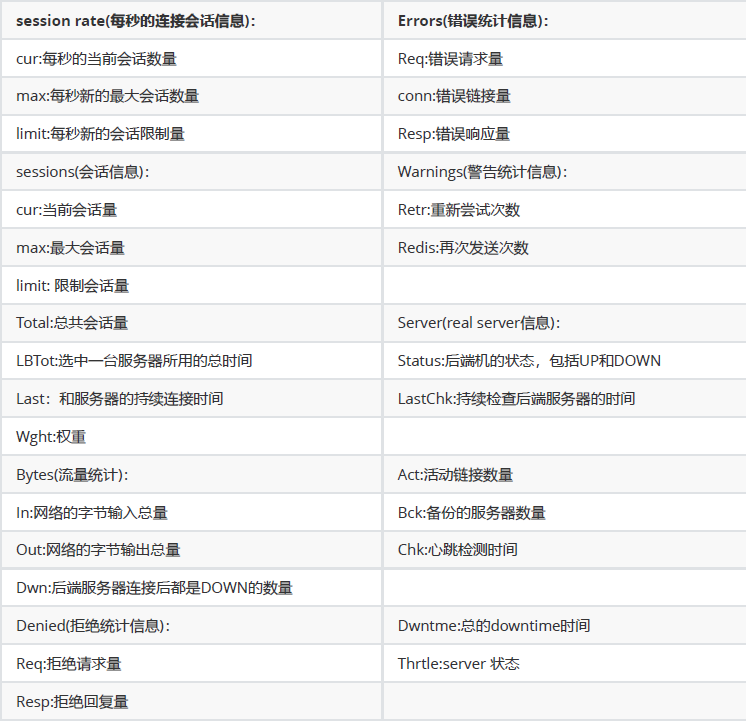

backend server信息
报文修改
在http模式下，基于实际需求修改客户端的请求报文与响应报文，通过reqadd和reqdel在请求报文添加删除字段，通过rspadd与rspidel在响应报文中添加与删除字段。
在请求报文尾部添加指定首部
reqadd <string> [{if | unless} <cond>]
从请求报文中删除匹配正则表达式的首部
reqdel <search> [{if | unless} <cond>]
reqidel <search> [{if | unless} <cond>]
在响应报文尾部添加指定首部
rspadd <string> [{if | unless} <cond>]
示例：
rspadd X-Via:\ HAPorxy
从响应报文中删除匹配正则表达式的首部
rspdel <search> [{if | unless} <cond>]
rspidel <search> [{if | unless} <cond>]
示例：
rspidel server.* #从响应报文删除server信息
rspidel X-Powered-By:.* #从响应报文删除X-Powered-By信息
HAProxy日志配置
配置HAProxy记录日志到指定日志文件中
HAProxy配置
在global配置项定义：
log 127.0.0.1 local{1-7} info #基于syslog记录日志到指定设备，级别有(err、warning、info、debug)
listen web_port
bind 127.0.0.1:80
mode http
log global
server web1 127.0.0.1:8080 check inter 3000 fall 2 rise 5
# systemctl restart haproxy
Rsyslog配置
vim /etc/rsyslog.conf
$ModLoad imudp
$UDPServerRun 514
local3.* /var/log/haproxy.log
# systemctl restart rsyslog
验证HAProxy日志
重启syslog服务并访问app页面，然后验证是否生成日志
# tail -f /var/log/haproxy.log
Aug 14 20:21:06 localhost haproxy[18253]: Connect from 192.168.0.1:3050 to
192.168.7.101:80 (web_host/HTTP)
Aug 14 20:21:06 localhost haproxy[18253]: Connect from 192.168.0.1:3051 to
192.168.7.101:80 (web_host/HTTP)
Aug 14 20:21:06 localhost haproxy[18253]: Connect from 192.168.0.1:3050 to
192.168.7.101:80 (web_host/HTTP)

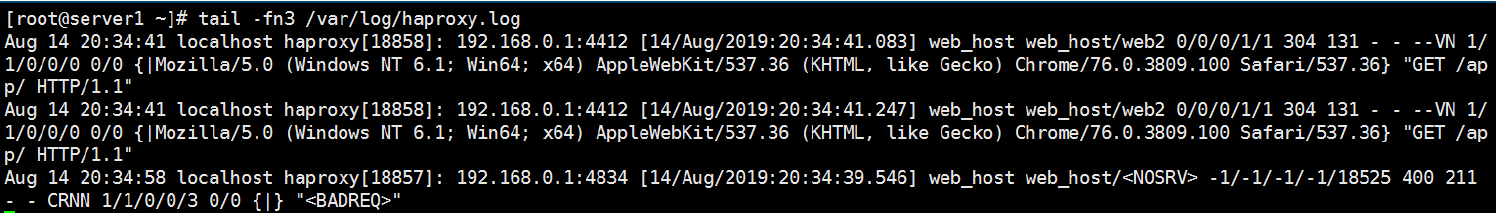

自定义日志格式
将特定信息记录在日志中
配置选项
capture cookie <name> len <length> #捕获请求和响应报文中的 cookie并记录日志
capture request header <name> len <length> #捕获请求报文中指定的首部内容和长度并记录日志
capture response header <name> len <length> #捕获响应报文中指定的内容和长度首部并记录日志
示例：
capture request header Host len 256
capture request header User-Agent len 512
capture request header Referer len 15
配置示例
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog #日志格式选项
capture request header X-Forwarded-For len 15
capture request header User-Agent len 512
cookie SERVER-COOKIE insert indirect nocache
server web1 192.168.7.103:80 cookie web1 check inter 3000 fall 3 rise 5
server web2 192.168.7.104:80 cookie web2 check inter 3000 fall 3 rise 5
压缩功能
对响应给客户端的报文进行压缩，以节省网络带宽，但是会占用部分CPU性能。
配置选项
compression algo #启用http协议中的压缩机制，常用算法有gzip deflate
identity #调试使用的压缩方式
gzip #常用的压缩方式，与各浏览器兼容较好
deflate #有些浏览器不支持
raw-deflate #新出的压缩方式
compression type #要压缩的文件类型
配置示例
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
#capture request header X-Forwarded-For len 15
#capture request header User-Agent len 512
compression algo gzip deflate
compression type compression type text/plain text/html text/css text/xml
text/javascript application/javascript
cookie SERVER-COOKIE insert indirect nocache
server web1 192.168.7.103:80 cookie web1 check inter 3000 fall 3 rise 5
server web2 192.168.7.104:80 cookie web2 check inter 3000 fall 3 rise 5
验证：访问在headers中的response headers中看是否有content-encoding：gzip
web服务器状态监测
基于不同的监测方式，对后端real server进行状态监测
option httpchk
option httpchk <uri>
option httpchk <method> <uri>
option httpchk <method> <uri> <version>
三种状态监测方式
基于四层的传输端口做状态监测
基于指定URI 做状态监测
基于指定URI的request请求头部内容做状态监测
配置示例
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
#option httpchk GET /app/monitor/check.html HTTP/1.0
option httpchk HEAD /app/monitor/check.html HTTP/1.0\r\nHost:\ 192.168.7.102
cookie SERVER-COOKIE insert indirect nocache
server web1 192.168.7.103:80 cookie web1 check inter 3000 fall 3 rise 5
server web2 192.168.7.104:80 cookie web2 check inter 3000 fall 3 rise 5

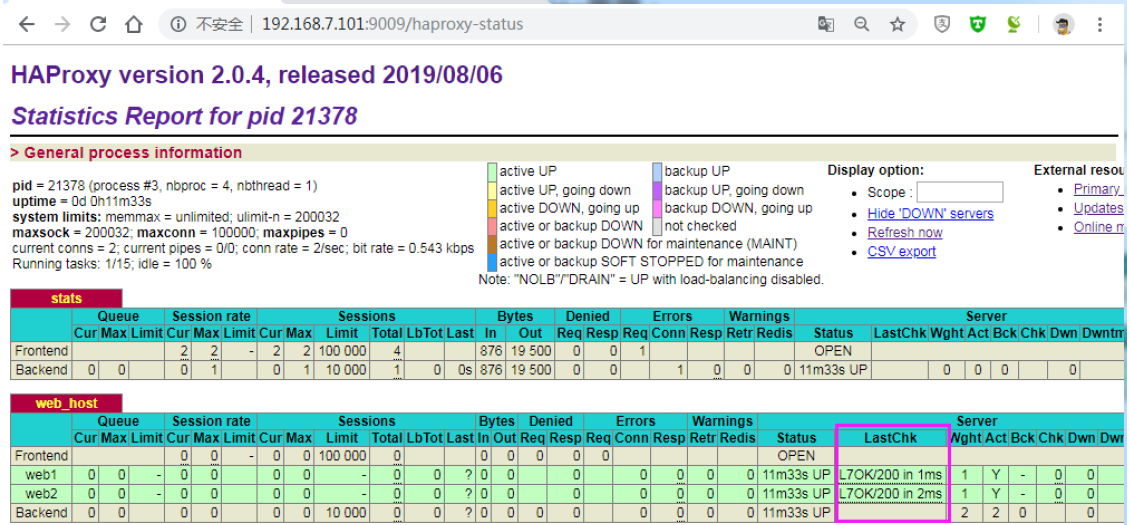

验证http监测：
ACL
访问控制列表（ACL，Access Control Lists）是一种基于包过滤的访问控制技术，它可以根据设定的条件对经过服务器传输的数据包进行过滤(条件匹配)，即对接收到的报文进行匹配和过滤，基于请求报文头部中的源地址、源端口、目标地址、目标端口、请求方法、URL、文件后缀等信息内容进行匹配并执行进一步操作，比如允许其通过或丢弃。
http://cbonte.github.io/haproxy-dconv/2.0/configuration.html#7
ACL配置选项
acl <aclname> <criterion> [flags] [operator] [<value>]
acl 名称 匹配规范 匹配模式 具体操作符 操作对象类型
ACL-Name
acl image_service hdr_dom(host) -i |img.magedu.com
ACL名称，可以使用大字母A-Z、小写字母a-z、数字0-9、冒号：、点.、中横线和下划线，并且严格区分大小写，比如
Image_site和image_site就是两个完全不同的acl。
ACL-criterion
定义ACL匹配规范
hdr（[<name> [，<occ>]]）：完全匹配字符串,header的指定信息
hdr_beg（[<name> [，<occ>]]）：前缀匹配，header中指定匹配内容的begin
hdr_end（[<name> [，<occ>]]）：后缀匹配，header中指定匹配内容end
hdr_dom（[<name> [，<occ>]]）：域匹配，header中的domain name
hdr_dir（[<name> [，<occ>]]）：路径匹配，header的uri路径
hdr_len（[<name> [，<occ>]]）：长度匹配，header的长度匹配
hdr_reg（[<name> [，<occ>]]）：正则表达式匹配，自定义表达式(regex)模糊匹配
hdr_sub（[<name> [，<occ>]]）：子串匹配，header中的uri模糊匹配
dst 目标IP
dst_port 目标PORT
src 源IP
src_port 源PORT
示例：
hdr(<string>) 用于测试请求头部首部指定内容
hdr_dom(host) 请求的host名称，如 www.magedu.com
hdr_beg(host) 请求的host开头，如 www. img. video. download. ftp.
hdr_end(host) 请求的host结尾，如 .com .net .cn
path_beg 请求的URL开头，如/static、/images、/img、/css
path_end 请求的URL中资源的结尾，如 .gif .png .css .js .jpg .jpeg
有些功能是类似的，比如以下几个都是匹配用户请求报文中host的开头是不是www：
acl short_form hdr_beg(host) www.
acl alternate1 hdr_beg(host) -m beg www.
acl alternate2 hdr_dom(host) -m beg www.
acl alternate3 hdr(host) -m beg www.
ACL-flags
ACL匹配模式
-i 不区分大小写
-m 使用指定的pattern匹配方法
-n 不做DNS解析
-u 禁止acl重名，否则多个同名ACL匹配或关系
ACL-operator
ACL 操作符
整数比较：eq、ge、gt、le、lt
字符比较：
- exact match (-m str) :字符串必须完全匹配模式
- substring match (-m sub) :在提取的字符串中查找模式，如果其中任何一个被发现，ACL将匹配
- prefix match (-m beg) :在提取的字符串首部中查找模式，如果其中任何一个被发现，ACL将匹配
- suffix match (-m end) :将模式与提取字符串的尾部进行比较，如果其中任何一个匹配，则ACL进行匹配
- subdir match (-m dir) :查看提取出来的用斜线分隔（“/”）的字符串，如果其中任何一个匹配，则ACL进行匹配
- domain match (-m dom) :查找提取的用点（“.”）分隔字符串，如果其中任何一个匹配，则ACL进行匹配
ACL-value
value的类型
The ACL engine can match these types against patterns of the following types :
- Boolean #布尔值
- integer or integer range #整数或整数范围，比如用于匹配端口范围
- IP address / network #IP地址或IP范围, 192.168.0.1 ,192.168.0.1/24
- string--> www.magedu.com
exact –精确比较
substring—子串
suffix-后缀比较
prefix-前缀比较
subdir-路径， /wp-includes/js/jquery/jquery.js
domain-域名，www.magedu.com
- regular expression #正则表达式
- hex block #16进制
ACL调用方式
ACL调用方式：
- 与：隐式（默认）使用
- 或：使用“or” 或 “||”表示
- 否定：使用“!“ 表示
示例：
if valid_src valid_port #与关系,A和B都要满足为true
if invalid_src || invalid_port #或，A或者B满足一个为true
if ! invalid_src #非，取反，A和B哪个也不满足为true
ACL示例-域名匹配
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
acl web_host hdr_dom(host) www.magedu.net
use_backend magedu_host if web_host
default_backend default_web
backend magedu_host
mode http
server web1 192.168.7.103 check inter 2000 fall 3 rise 5
backend default_web
mode http
server web1 192.168.7.104:80 check inter 2000 fall 3 rise 5
ACL示例-基于源IP或子网调度访问
将指定的源地址调度至指定的web服务器组。
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
acl ip_range_test src 172.18.0.0/16 192.168.7.103
use_backend magedu_host if ip_range_test
default_backend default_web
backend magedu_host
mode http
server web1 192.168.7.103 check inter 2000 fall 3 rise 5
backend default_web
mode http
server web1 192.168.7.104:80 check inter 2000 fall 3 rise 5
ACL示例-基于源地址的访问控制
拒绝指定IP或者IP范围访问
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
acl block_test src 192.168.7.103 192.168.0.0/24
block if block_test
default_backend default_web
backend magedu_host
mode http
server web1 192.168.7.103 check inter 2000 fall 3 rise 5
backend default_web
mode http
server web1 192.168.7.104:80 check inter 2000 fall 3 rise 5
ACL示例-匹配浏览器类型：
匹配客户端浏览器，将不同类型的浏览器调动至不同的服务器组
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
acl web_host hdr_dom(host) www.magedu.net
use_backend magedu_host if web_host
acl redirect_test hdr(User-Agent) -m sub -i "Mozilla/5.0 (Windows NT 6.1; WOW64;
Trident/7.0; rv:11.0) like Gecko"
redirect prefix http://192.168.7.103 if redirect_test
default_backend default_web
backend magedu_host
mode http
server web1 192.168.7.103 check inter 2000 fall 3 rise 5
backend default_web
mode http
server web1 192.168.7.104:80 check inter 2000 fall 3 rise 5
ACL示例-基于文件后缀名实现动静分离
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
acl php_server path_end -i .php
use_backend php_server_host if php_server
acl image_server path_end -i .jpg .png .jpeg .gif
use_backend image_server_host if image_server
default_backend default_web
backend php_server_host
mode http
server web1 192.168.7.103 check inter 2000 fall 3 rise 5
backend image_server_host
mode http
server web1 192.168.7.104 check inter 2000 fall 3 rise 5
backend default_web
mode http
server web1 192.168.7.102:80 check inter 2000 fall 3 rise 5
# curl http://192.168.7.101/app/test.php
php
ACL-匹配访问路径实现动静分离
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
acl static_path path_beg -i /static /images /javascript
use_backend static_path_host if static_path
default_backend default_web
backend static_path_host
mode http
server web1 192.168.7.104 check inter 2000 fall 3 rise 5
backend default_web
mode http
server web1 192.168.7.102:80 check inter 2000 fall 3 rise 5
ACL示例-基于ACL的HTTP访问控制
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
acl static_path path_beg -i /static /images /javascript
use_backend static_path_host if static_path
acl badguy_deny src 192.168.7.102
http-request deny if badguy_deny
http-request allow
default_backend default_web
backend static_path_host
mode http
server web1 192.168.7.104 check inter 2000 fall 3 rise 5
backend default_web
mode http
server web1 192.168.7.102:80 check inter 2000 fall 3 rise 5
测试：
[root@server2 ~]# curl --head http://192.168.7.101/static/1.jpg
HTTP/1.1 403 Forbidden
Content-length: 93
Cache-Control: no-cache
Connection: close
Content-Type: text/html
ACL示例-预定义ACL使用
http://cbonte.github.io/haproxy-dconv/2.0/configuration.html#7.4

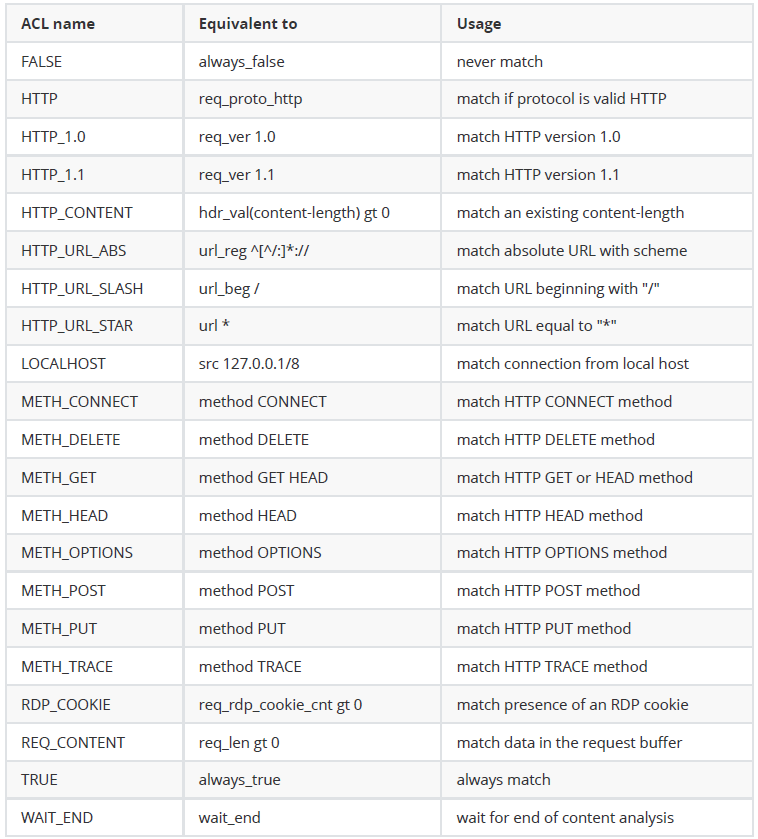

预定义ACL
预定义ACL使用
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
acl static_path path_beg -i /static /images /javascript
use_backend static_path_host if HTTP_1.1 TRUE static_path
default_backend default_web
backend php_server_host
mode http
server web1 192.168.7.103 check inter 2000 fall 3 rise 5
backend static_path_host
mode http
server web1 192.168.7.104 check inter 2000 fall 3 rise 5
backend default_web
mode http
server web1 192.168.7.102:80 check inter 2000 fall 3 rise 5
自定义HAProxy错误界面
对指定的报错进行重定向，进行优雅的显示错误页面
基于错误页面文件
defaults
#option forwardfor
#no option http-use-htx
#...... #以下三行
errorfile 500 /usr/local/haproxy/html/500.html
errorfile 502 /usr/local/haproxy/html/502.html
errorfile 503 /usr/local/haproxy/html/503.html
基于http重定向
defaults
#option http-keep-alive
#option forwardfor
#no option http-use-htx
#...... 以下一行
errorloc 503 http://192.168.7.102/error_page/503.html
HAProxy四层负载
针对有特殊访问写完的应用场景
Memcache
Redis
MySQL
RabbitMQ
四层负载示例
listen redis-port
bind 192.168.7.102:6379
mode tcp
balance leastconn
server server1 192.168.7.104:6379 check
server server1 192.168.7.103:6379 check backup
ACL示例-四层访问控制
listen web_host
bind 192.168.7.101:80
mode http
balance roundrobin
log global
option httplog
acl static_path path_beg -i /static /images /javascript
use_backend static_path_host if HTTP_1.1 TRUE static_path
acl invalid_src src 192.168.1.0/24 192.168.7.102
tcp-request connection reject if invalid_src
default_backend default_web
backend php_server_host
mode http
server web1 192.168.7.103 check inter 2000 fall 3 rise 5
backend static_path_host
mode http
server web1 192.168.7.104 check inter 2000 fall 3 rise 5
backend default_web
mode http
server web1 192.168.7.102:80 check inter 2000 fall 3 rise 5
HAProxy https实现
配置HAProxy支持https协议：
支持ssl会话；
bind *:443 ssl crt /PATH/TO/SOME_PEM_FILE
crt 后证书文件为PEM格式，且同时包含证书和所有私钥
cat demo.crt demo.key > demo.pem
把80端口的请求重向定443
bind *:80
redirect scheme https if !{ ssl_fc }
向后端传递用户请求的协议和端口（frontend或backend）
http_request set-header X-Forwarded-Port %[dst_port]
http_request add-header X-Forwared-Proto https if { ssl_fc }
证书制作
# mkdir /usr/local/haproxy/certs
# cd /usr/local/haproxy/certs
# openssl genrsa -out haproxy.key 2048
# openssl req -new -x509 -key haproxy.key -out haproxy.crt -subj "/CN=www.magedu.net"
# cat haproxy.key haproxy.crt > haproxy.pem
# openssl x509 -in haproxy.pem -noout -text #查看证书
https配置示例
#web server http
frontend web_server-http
bind 192.168.7.101:80
redirect scheme https if !{ ssl_fc }
mode http
use_backend web_host
#web server https
frontend web_server-https
bind 192.168.7.101:443 ssl crt /usr/local/haproxy/certs/haproxy.pem
mode http
use_backend web_host
backend default_host
mode http
server web1 192.168.7.102:80 check inter 2000 fall 3 rise 5
backend web_host
mode http
http-request set-header X-Forwarded-Port %[dst_port]
http-request add-header X-Forwarded-Proto https if { ssl_fc }
server web1 192.168.7.103:80 check inter 2000 fall 3 rise 5
server web2 192.168.7.104:80 check inter 2000 fall 3 rise 5

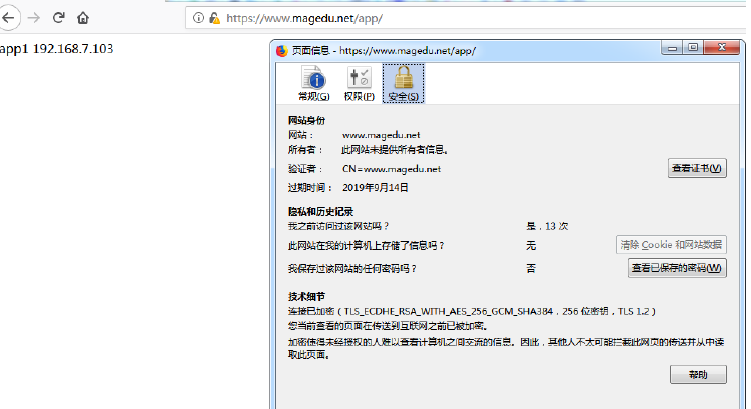

验证https：
重点部分：
HAProxy调度算法
动静分离与客户端源IP透传：
ACL使用与报文修改：
服务器动态下线：
来源：CSDN
作者：Magedu-M39-李凯
链接：https://blog.csdn.net/weixin_45651006/article/details/103991584
