Unity 使用 Spine 动画

纵然是瞬间 提交于 2020-01-18 02:14:54

在 Unity 中,常常使用 Spine 来制作一些动画,引擎本身并不能直接播放 Spine 动画,需要额外导入一个 RunTime 插件库才能支持。

运行库导入

到 Spine 官网关于 Unity 插件的下载地址spine-unity-download 直接下载最新的插件包,例如:Spine-Unity 3.6 runtime unitypackage ,然后直接导入工程中。

这种方式是比较常用而且方便的,因为在导入插件核心库的同时,还是导入一些 demo 例子,帮助我们快速上手使用插件的 API ,因此这里我也选择使用第二种方式导入插件。建议新建一个空工程来导入相关 demo 了解插件的使用,而正式工程只导入 spine-csharp 和 spine-unity 两个部分即可。

插件导入步骤

  • 在 Unity 菜单中依次点击:Assets->Improt Package->Custom Package

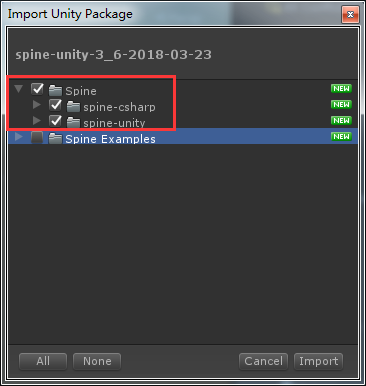

  • 选中 Spine-Unity 3.6 runtime unitypackage 并导入,去掉 Spine Examples 的勾选(假如需要查看 demo 则点击 All )在这里插入图片描述点击 Import 完成导入,导入完成后在工程 Assets 下会多出一个 Spine 目录,表示导入成功。

Spine 资源导入步骤

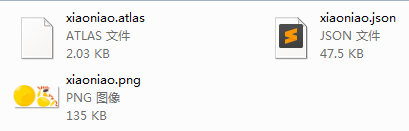

通常制作好的 Spine 动画导出时会有三个文件: .png 、.json 和 .atlas :
在这里插入图片描述

  • 在导入 Unity 之前需要将 .atlas 后缀的文件改为 .atlas.txt 后缀(不修改可能会有问题);

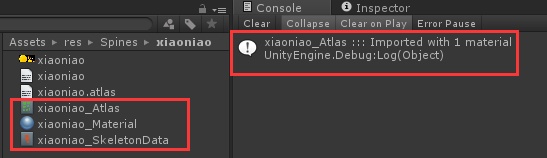

  • 将三个文件拖到 Unity 的 Project 面板中,假如运行库导入正常,此时会生成三个新的文件:_Atlas 、_Material 和 _SkeletinData ,并且在 Console 面板中会打印导入成功的日志:
    在这里插入图片描述
    三个文件的作用:

  • _Material资源包含一个着色器引用和.png纹理。

  • _Atlas资源包含一个材质引用和.atlas.txt 。

  • _SkeletonData资源包含一个json引用和_Atlas资源。

在 UGUI 中使用 Spine

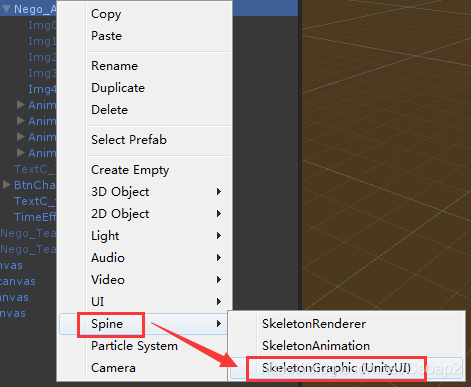

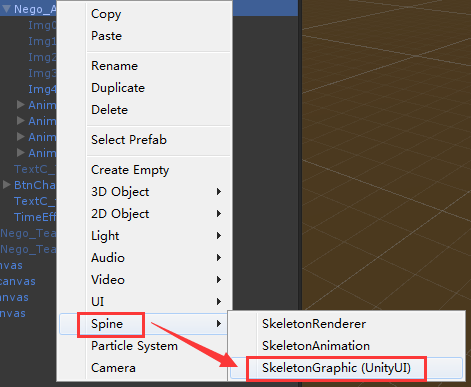

在 Hierarchy 面板中,右键 Spine->SkeletonGraphic(UnityUI) :在这里插入图片描述

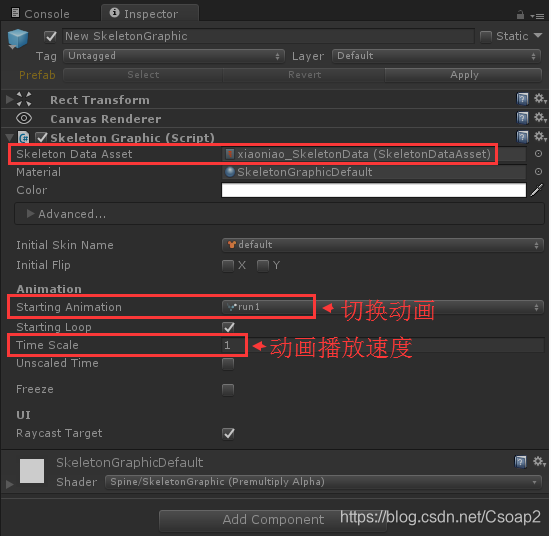

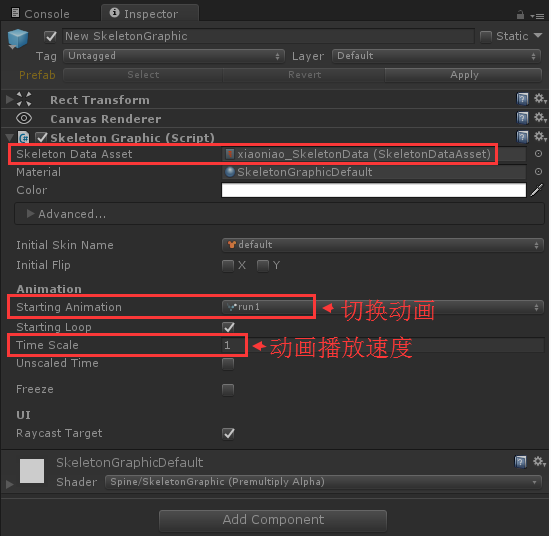

然后将 Spine 资源导入时生成的 _SkeletinData 文件拖到动画 UI 对象的 Skeleton Data Asset 属性中,且可以编辑相应的动画控制属性:
在这里插入图片描述
勾选 Starting Loop 然后运行场景即可看到当前 Starting Animation 所选中动画的效果,并能动态切换其他动画。

程序控制

很多时候,动画需要通过程序控制实现动态创建、切换和销毁,主要会用到几个组件:SkeletonAnimation 、SkeletonGraphic 和 SkeletonRenderer :
SkeletonAnimation 动画基本控制组件:

skeletonAnimation.timeScale = 1.5f;
skeletonAnimation.loop = true;
skeletonAnimation.AnimationName = "run";

这里用于设置动画的播放速度,是否循环,还有切换动画,如下脚本,将其挂在带 SkeletonAnimation 或继承自 SkeletonAnimation 的组件的物体上,用于播放一次动画:

using UnityEngine;public class TestSpineAnimCtl : MonoBehaviour {
    public SkeletonAnimation sa;// Use this for initialization
    void Start () {
        sa = sa ?? gameObject.GetComponent<SkeletonAnimation>();
        PlayAnim("run2");
    }public void PlayAnim(string animName) {
        sa.state.SetAnimation(0, animName, false);
    }
}

通过获取其 state 属性,其实是 Spine.AnimationState 对象。
SkeletonGraphic 用于 Unity 的 UI 中:

using UnityEngine;public class TestSpineAnimCtl : MonoBehaviour {
    public SkeletonGraphic sgp;// Use this for initialization
    void Start () {
        sgp = sgp ?? gameObject.GetComponent<SkeletonGraphic>();
        PlayAnim("run2");
    }public void PlayAnim(string animName) {
        sgp.AnimationState.SetAnimation(0, animName, false);
    }
}

通过其 AnimationState 组件来控制动画,其实也是获取一个 Spine.AnimationState 对象。

SkeletonRenderer 还没用到,暂不记录。

Spine.AnimationState 主要需要了解其事件和回调:Spine事件 & AnimationState回调

效率优化

上面提到从 Spine 导出的文件有三种:.png 、.json 和 .atlas ,但使用 .json 格式读取动画数据是比较慢且运行效率较低的方式。Spine 新版本其实还支持更快的数据导出方式,即 Binary format ,那就是二进制的数据导出,采用这种方式导出的格式是:.png 、.skel 和 .atlas 。
在这里插入图片描述
导入前需要将 .skel 后缀改成 .skel.bytes ,将 .atlas 后缀改成 .atlas.txt ,然后再拖入 Unity 中,不然 .skel 文件不会对应生成 Unity 可识别的 .asset 格式的数据文件。

手机包贴图丢失问题

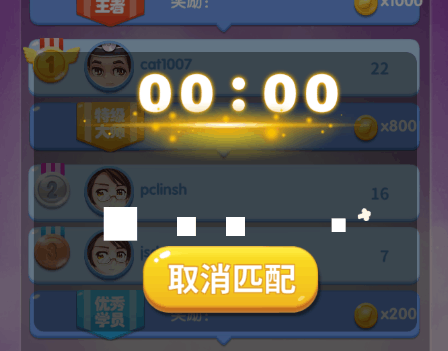

当然,除了材质丢失,还有可能出现贴图丢失的问题,情况如下:

在这里插入图片描述

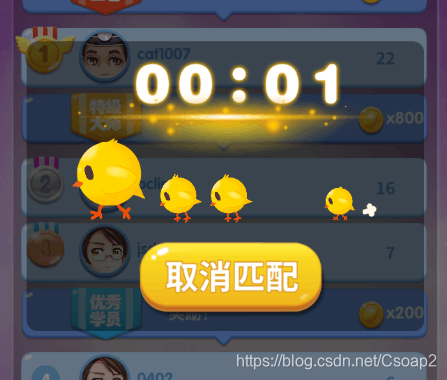

只有几个白色的方块,而正常的应该如下:

在这里插入图片描述

问题分析

现在这就是贴图丢失了,项目中用到了spine 动画,使用 Assetbundle 打包后,在手机上运行会出现丢材质的情况。如果不进行打包,直接放到 Resources 目录下是可以正常加载的,但是,这样包就会很大,而且也不能进行热更新。进过测试,发现在代码中创建 spine 组件是可以解决这个问题。

其实,最根本的问题是 :xxx_Altas.asset 和 xxx_SkeletonData.asset 这两个资源打包到 Assetbundle 之后就取不出来了(偶尔能取出),从而导致了 SkeletonGraphic 的 skeletonDataAsset 属性值变为 null 。

所以,要解决此问题可以干脆用代码动态创建两个对象替换这两个文件的作用即可:

    // 动态创建一个 spine 动画数据
    public static SkeletonDataAsset BuildSkeletonDataAsset(string skeletonPath, GameObject go) {
        SkeletonDataAsset sda;
        sda = ScriptableObject.CreateInstance<SkeletonDataAsset>();
        sda.fromAnimation = new string[0];
        sda.toAnimation = new string[0];
        sda.duration = new float[0];
        sda.scale = 0.01f;
        sda.defaultMix = 0.2f;
        AtlasAsset[] arrAtlasData = new AtlasAsset[1];
        for (int i = 0; i < arrAtlasData.Length; i++) {
            AtlasAsset atlasdata = ScriptableObject.CreateInstance<AtlasAsset>();
            atlasdata.atlasFile = ResourceManager.Instance.LoadAsset(skeletonPath + ".atlas.txt", typeof(TextAsset), go) as TextAsset;
            atlasdata.materials = new Material[1];
            atlasdata.materials[0] = ResourceManager.Instance.LoadAsset(skeletonPath + "_Material.mat", typeof(Material), go) as Material;
            arrAtlasData[i] = atlasdata;
        }
        sda.atlasAssets = arrAtlasData;
        sda.skeletonJSON = ResourceManager.Instance.LoadAsset(skeletonPath + ".skel.bytes", typeof(TextAsset), go) as TextAsset;
        return sda;
    }

步骤其实很简单,用代码动态创建一个 SkeletonDataAsset 对象,然后赋值给 SkeletonGraphic 中的 skeletonDataAsset 再调整相应的动画参数即可:

using Spine.Unity;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
/// <summary>
/// 用于解决 Spine 动画在手机 ab 包资源管理模式下贴图丢失问题
/// </summary>
public class SkeletonGraphicABReseter : MonoBehaviour {
    private SkeletonGraphic skg;
    public string spinePath = "";
    public string animName = "";
    public bool loop = false;
    public float timeScale = 1.0f;// Use this for initialization
    void Start () {
#if UNITY_EDITOR#else
        skg = gameObject.GetComponent<SkeletonGraphic>();
        if(skg == null) {
            return;
        }
        ResetSkData();
#endif
    }void ResetSkData() {
        if(skg.SkeletonDataAsset == null && spinePath.Length > 0) {
            Debugger.Log("------------ 重置动画");
            SkeletonDataAsset sda = Utils.BuildSkeletonDataAsset(spinePath, gameObject);
​
            skg.skeletonDataAsset = sda;
            // 重置动画
            skg.Initialize(true);
            skg.AnimationState.SetAnimation(0, animName, loop);
            skg.AnimationState.TimeScale = timeScale;
        }
    }
}

在使用 SkeletonGraphic 的地方挂上此组件即可解决移动端材质丢失的问题。
