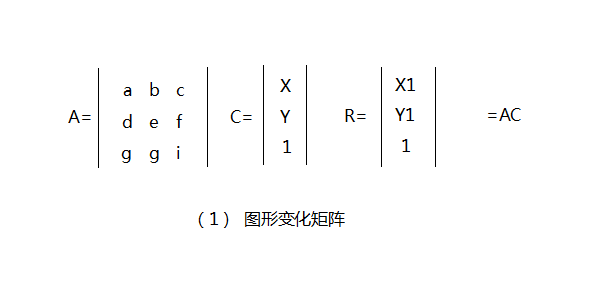

对于图像的色彩处理，Android系统提供了ColorMatrix颜色矩阵来帮助我们进行图像处理。而对于图像的图形变化，Android系统也是通过来进行处理的，每个像素点都表达了其坐标的X、Y信息。Android的图形变换矩阵是一个3x3的矩阵，如图（1）所示。
当使用变换矩阵去处理每一个像素点的时候，与颜色矩阵的矩阵乘法一样，计算公式如下所示。
X1 = a * X + b * Y + c
Y1 = d * X + e * Y + f
l = g * X + h * Y + i
通常情况下，会让g=h=0，i=1，这是使 l = g * x + h *y + i恒成立。因此，只需要关注上面几个参数就可以了。

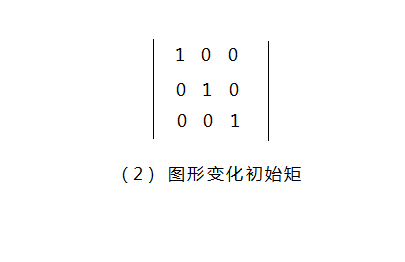

与色彩变换矩阵的初始矩阵一样，图像变换矩阵也有一个初始矩阵。很明显，就是对直角元素a、e、i我1，其他元素我0的矩阵，如图（2）所示。
图像的变化处理通常包含以下四类基本变化
● Translate——平移变换
● Rotate——选择变换
● Scale——缩放变换
● Skew——错切变换
▶ 平移变换
平移变换的坐标值变换过程如图（3）所示，即将每个像素点都进行平移变换。
当从p（X0，Y0）平移到p（X，Y），坐标值发送了如下所示的变换
X = X0 + △X
Y = Y0 + △Y

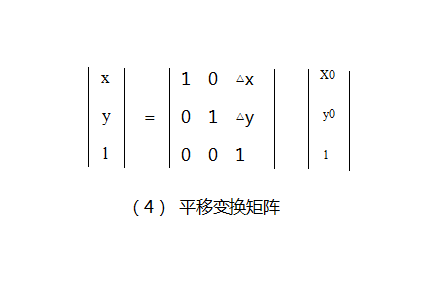

如果写成矩阵形式就是如图（4）所示。
通过技计算可发现如下等式。
X = X0 + △X
Y = Y0 + △Y
这也就是前面所说的实现平移过程的平移公式，图（4）所示矩阵也就是平移变换矩阵。
▶ 旋转变换
选择变换即指一个点围绕一个旋转中心旋转到一个新的点，如图（5）所示。
当从p（x0，y0），以坐标原点为旋转中心旋转到p（x ,y）点时，可以将点的坐标都表达成OP与X轴正方向夹角的函数表达式，如下所示。
x0 = r cosα
y0 = r sinα
x = r cos（α + θ）= r cosα cosθ - r sinα sinθ = x0cosθ - y0sinθ
y = r sin（α + θ）= r sinα cosθ - r cosα sinθ = x0cosθ + y0sinθ

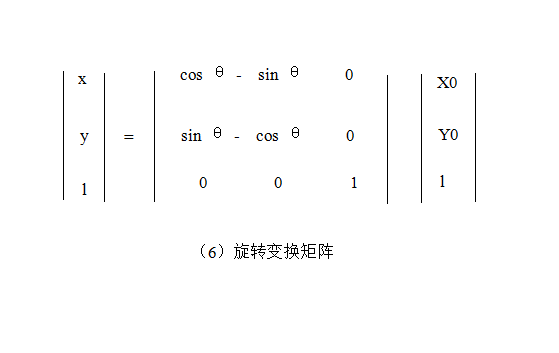

如果写错矩阵形式就是如图（6）所示。
通过计算，可以还原以上公式，图（6）所示矩阵也及时旋转变换矩阵。
前面是以坐标原点为旋转中心的旋转变换，如果以任意点O为旋转中心来进行旋转变换，通常需要以下三个步骤。
● 将坐标原点平移到O点。
● 使用前面说的以坐标原点为中心的旋转方法进行旋转变换。
● 将坐标原点还原。
通过上面三个步骤，实现了任意点为旋转中心的旋转变换。
▶ 缩放变换
一个像素点是不存在缩放概念的，但是由于图像是由很多个像素点组成的，如果将每个点的坐标都进行相同比例的缩放，最终就会形成整个图像缩放的效果，缩放效果的计算公式如下。
x = K1 * x0
y = K2 * y0

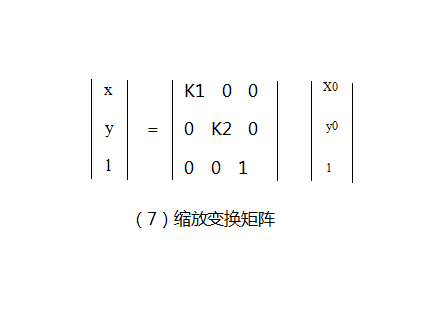

如果写成矩阵形式，就如图（7）所示。
通过计算，就可以还原以上等式，因此图（7）所示矩阵即为缩放变换矩阵。
▶ 错切变换
错切变换（skew）在数学上又称为Shear mapping（可译为“剪切变换”）或者Transvection（缩并），它是一种比较特殊的线性变换。错切变换的效果就是让所有点的X坐标（或者y坐标）保持不变，而对应的Y坐标（或者X坐标）则按比例发生平移，且平移的大小和该点到X轴（或Y轴）的垂直距离成正比。

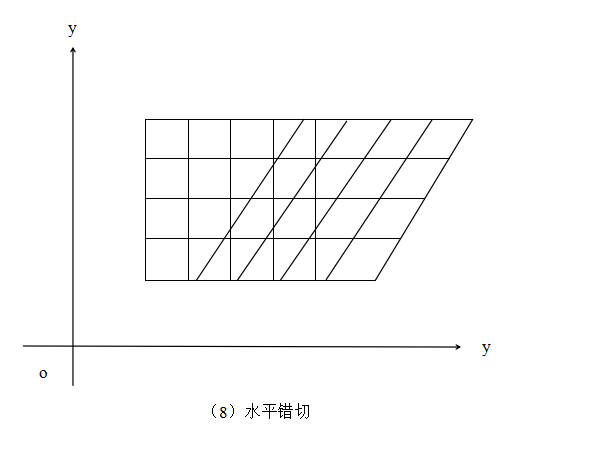

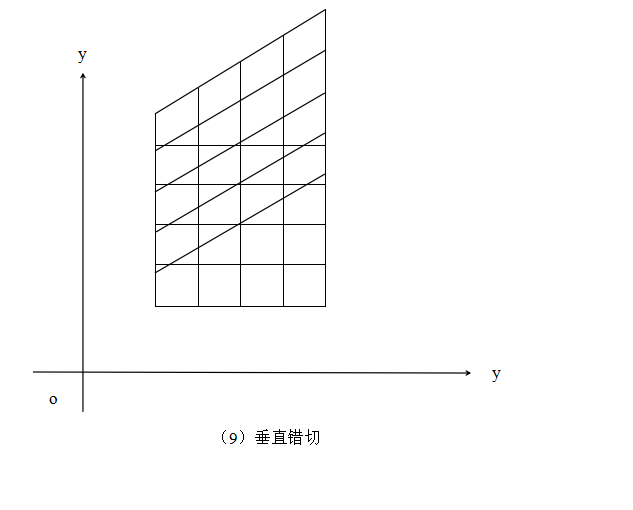

错切变换通常包好两种——水平错切和垂直错切，分别如图（8）、图（9）所示。
错切变换的计算公式如下所示。
x = x0 + K1 * Y0
y = K2 * x0 * y0

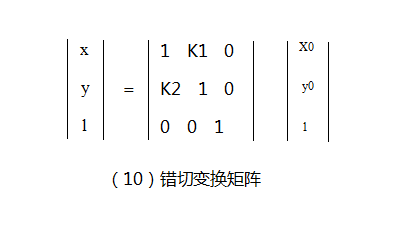

如果写成矩阵形式，就如果（10）所示。
通过计算，就可以还原到以上等式。因此图（10）所示矩阵即为错切变换矩阵。

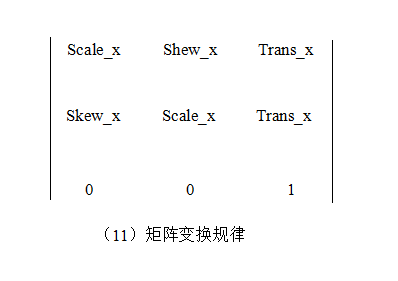

有上面的分析可以发现，这个3*3的矩阵与颜色变换矩阵一样，每个位置的元素所表示的功能是有规律的，总结规律如图（11）所示。
可以发现，A、B、C、D、E、F、这六个矩阵元素分别对应一下变换。
● A和E控制Scale——缩放变换
● B和D控制Skew——错切变换
● C和F控制Trans——平移变换
● A、B、C、D共同控制Rotate——选择变换
在了解了矩阵变换规律后，通过类似色彩矩阵中模拟矩阵的例子来模拟一下变形矩阵。整个代码与模拟颜色矩阵所使用的代码基本一致。在图形变换矩阵中，同样通过一个一维数组来模拟矩阵，并通过setValues（）方法将一个一维数组转换为图形变换矩阵，代码如下所示。
private float[] mImageMatrix = new float[9];
Matrix matrix = new Matrix();
matrix.setValues(mImageMatrix );
当获得了变换矩阵后，就可以通过以下代码将一个图像一这个变换矩阵的形式绘制出来。
canvas.drawBitmap(bitmap,matrix,null);

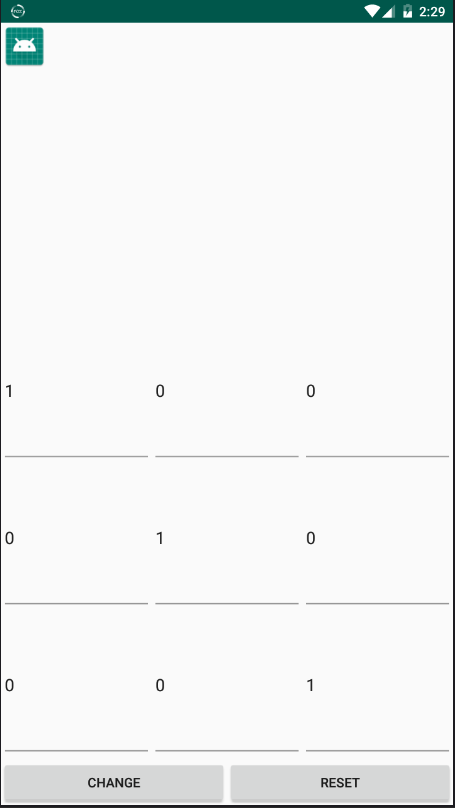

运行时程序后，初始界面如图（12）所示。
（12）模拟变形矩阵
当然，与色彩矩阵一样，Android系统同样提供了一些API来简化矩阵的运算。我们不必每次都去设置矩阵的每一个元素值。Android中使用Matri类来封装矩阵，并提供以下几个操作方法来实现上面的四种变换方式。
● matri X .setRotate()——选择变换
● matri X .setTranslate()——平移变换
● matri X .setScale()——缩放变换
● matri X .setSkew()——错切变换
● pre()和post()——提供矩阵的前乘后乘运算
Matri类的set方法会重置矩阵所有值，而post和pre方法不会，这两个方法常用来实现矩阵的混合作用。不过要注意的是，矩阵运算不能满足变换率，所以矩阵乘法的前乘和后乘是两种不同的运算方式。举个例子来说，比如需要实现以下效果。
● 先平移到（300,100）
● 在选择45度
● 最后平移到（200,200）
如果使用后乘算法，表示当当前矩阵上参数代表的矩阵，带入如下所示。
matrix.setRotate(45);
matrix.postTranslate(200,200);
如果使用前乘运算，表示参数代表的矩阵乘上当前矩阵，代码如下所示。
matrix.setTranslate(200,200);
matrix.preRotate(45);
