系统结构图
6.1 总体框图

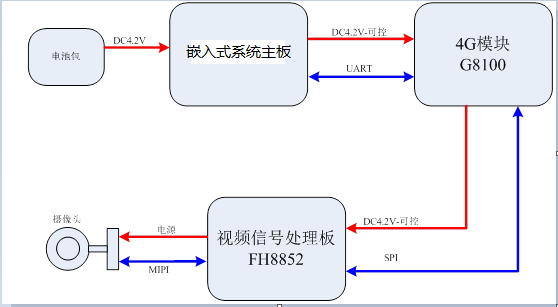

下图为典型产品使用场景,嵌入式系统主板和G8100通过串口通讯,整个系统主要是靠电池供电,如果是摄像头应用,无需嵌入式系统主板。
本产品的视频信号处理板应该支持两种工作模式:
- 拍照功能;
- 捕获H.264 码流,通过SPI接口传输码流给4G摄像头;
6.2 硬件接口需求
1)由于我们需要控制休眠时关闭视频信号处理板电源,所以只能是我们给视频信号处理板供电,不能是由视频信号处理板给我们供电,效果是:
休眠 – 关闭视频信号处理板电源;
唤醒 – 开启视频信号处理板电源 -> 拍照;
2)我们的板子是38板,有供电口,最好是4V,视频信号处理板应该也要改为4V输入;
- 视频信号处理板子的开孔和板子没有按照38板做,现在视频信号处理板的板子比38板小了些,开孔位置没有对上。
- 摄像头像素200万以上,支持现场录音功能, 收音范围?。
6.3拍照功能
通常的工作流程如下:
1、4G模块和视频信号处理板的电源,可由嵌入式系统主板控制打开、关断;
2、视频信号处理板的电源可由4G模块控制打开、关断;
3、当有数据需要上报或抓拍图片时,嵌入式系统主板唤醒4G模组,发指令到4G模组,数据上报结束或图片抓拍完成,4G模块进入低功耗休眠状态;
4、当4G模块接到指令,需要抓拍图片或拍摄视频时,4G模块会先打开视频信号处理板的电源开关,待视频信号处理板上电完成后,发送指令让视频信号处理板执行相应的操作,要求上电到进入拍照到清晰照片的时间不超过1秒;
5、当视频信号处理板不需要工作时,4G模块会关闭视频信号处理板的电源开关,以降低产品功耗。
其它可能的场景:
1、当电池电量低于设定值后,4G模块和视频信号处理板不需要工作时,嵌入式系统主板会关闭以上两个模块的电源,以降低产品功耗;
6.4 视频码流传输
通常的工作流程如下:
1、4G模块和视频信号处理板的电源,可由嵌入式系统主板控制打开、关断;
2、系统上电正常工作后,4G模块进入低功耗模式,视频信号处理板无供电;
3、4G模块收到服务器下发唤醒指令,4G模块唤醒进入工作模式,4G模块会先打开视频信号处理板的电源开关,待视频信号处理板上电完成后,发送指令让视频信号处理板执行相应的操作,要求上电到进入拍照到清晰照片的时间不超过1秒;
4、4G模块通过SPI接口发送视频捕获请求给视频信号处理板,请求参数包含了需要捕获的图像分辨率,码流格式和速率, 是否需要音频等, 视频信号处理板通过SPI接口传输视频数据给4G模块;
5、当视频信号处理板不需要工作时,4G模块会关闭视频信号处理板的电源开关,以降低产品功耗。
其它可能的场景:
- 当电池电量低于设定值后,4G模块和视频信号处理板不需要工作时,嵌入式系统主板会关闭以上两个模块的电源,以降低产品功耗;
- 有些系统不一定需要低功耗模式;需要4G低功耗模块或方案的加我:152 2009 6219
