STM32的HAL库学习挖坑-SD卡读写(裸机程序)

继续挖坑，裸机跑8GB的SD卡读写。

PS：跑系统是不可能跑系统的，这辈子都不可能能跑系统的（滑稽）

实现功能：

1.成功识别SD卡，通过串口打印SD卡配置信息

2.读取SD卡数据，通过串口打印读取到的SD卡数据

3.写SD卡数据，通过串口打印写入后读取到的SD卡数据

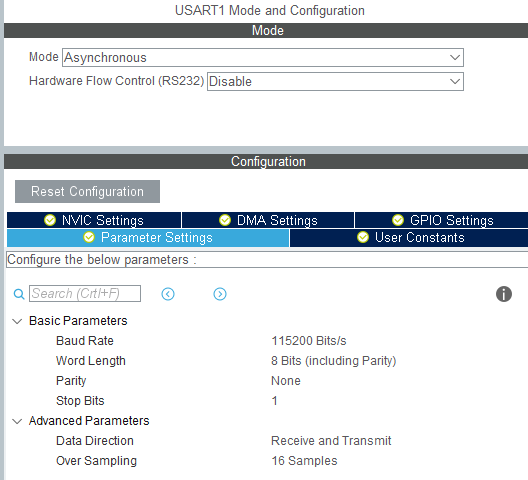

由于没有JLINK，只能通过dfu烧录文件，所以先通过STM32CubeMX配置串口，异步收发，串口波特率为115200，其它选项默认。

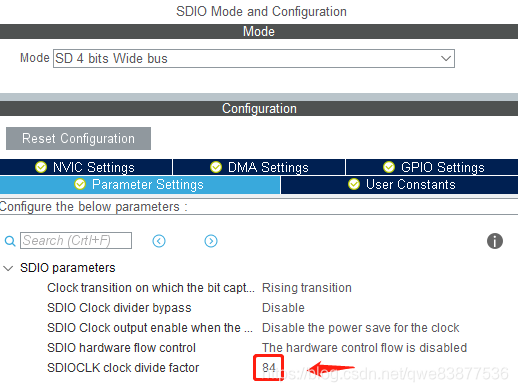

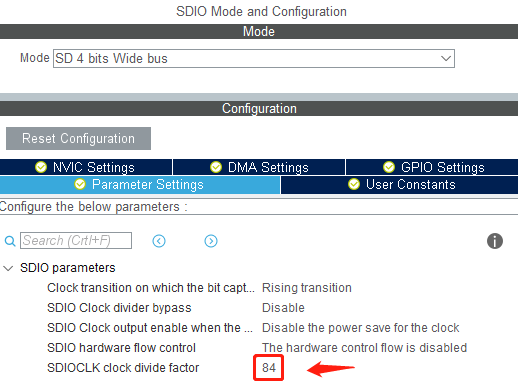

设置SDIO相关数据，SDIO时钟频率=APB2/分频系数，由于MCU的时钟频率84Mhz，此时SDIO的时钟频率=84/84=1M

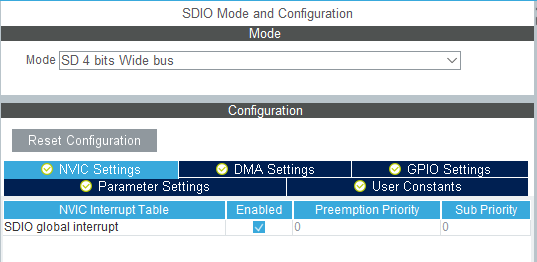

设置SDIO中断(好像没啥用，具体没测试过)

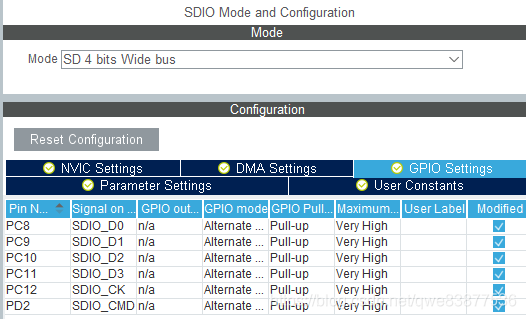

设置SDIO的管脚模式！！！设置SDIO的管脚模式！！！设置SDIO的管脚模式！！！

重要的事情要说三遍，由于硬件没有上拉电阻，导致调用函数SD_FindSCR失败，程序死机。



然后直接生成代码，在while(1)之前增加以下代码

  /* USER CODE BEGIN 2 */

	printf( "CardType is ：%d\r\n", hsd.SdCard.CardType);
	printf( "CardCapacity is ：%d\r\n", hsd.SdCard.BlockNbr);
	printf( "CardBlockSize is ：%d\r\n", hsd.SdCard.BlockSize);
	printf( "RCA is ：%d\r\n", hsd.SdCard.RelCardAdd);
	printf( "CardVersion is ：%d\r\n", hsd.SdCard.CardVersion);
	printf( "Class is ：%d\r\n", hsd.SdCard.Class);
	printf( "LogBlockNbr is ：%d\r\n", hsd.SdCard.LogBlockNbr);
	printf( "LogBlockSize is ：%d\r\n", hsd.SdCard.LogBlockSize);

	SD_Test();
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)

其他定义和函数原型

#define BLOCK_SIZE            512         // SD卡块大小
#define NUMBER_OF_BLOCKS      8           // 测试块数量(小于15)
#define WRITE_READ_ADDRESS    0x00000000  // 测试读写地址
uint8_t Buffer_Block_Tx[BLOCK_SIZE*NUMBER_OF_BLOCKS]; // 写数据缓存
uint8_t Buffer_Block_Rx[BLOCK_SIZE*NUMBER_OF_BLOCKS]; // 读数据缓存

void SD_Test(void)
{
  uint32_t index = 0;
	HAL_StatusTypeDef sd_status;

	//擦除前数据
	HAL_SD_ReadBlocks(&hsd, Buffer_Block_Rx, WRITE_READ_ADDRESS, NUMBER_OF_BLOCKS, 0xffff);
	HAL_Delay(5000);
	printf("擦除前数据\r\n" );
	for (index = 0; index < BLOCK_SIZE*NUMBER_OF_BLOCKS; index++)
		printf("%02x",Buffer_Block_Rx[index]);
	printf("\r\n" );
	/*不需要擦除数据	SD卡类型为HC-8GB*/
	printf("写入数据\r\n" );
	for (index = 0; index < BLOCK_SIZE*NUMBER_OF_BLOCKS; index++)
	{
		Buffer_Block_Tx[index] = (index&0xff);
		printf("%02x",Buffer_Block_Tx[index]);
	}
	printf("\r\n" );
	HAL_SD_WriteBlocks(&hsd, Buffer_Block_Tx, WRITE_READ_ADDRESS, NUMBER_OF_BLOCKS, 0xffff);
	printf("\r\n" );
  HAL_Delay(5000);

	/* 读取刚刚擦除的区域 */
	HAL_SD_ReadBlocks(&hsd, Buffer_Block_Rx, WRITE_READ_ADDRESS, NUMBER_OF_BLOCKS, 0xffff);
	HAL_Delay(5000);
	printf("读取写入数据\r\n" );
	for (index = 0; index < BLOCK_SIZE*NUMBER_OF_BLOCKS; index++)
		printf("%02x",Buffer_Block_Rx[index]);
	 printf("\r\n" );
}

最后编译烧录，~OK

另外需要注意部分SD卡可以直接读写，不需要擦除，擦除可能导致无法写入数据
