前言

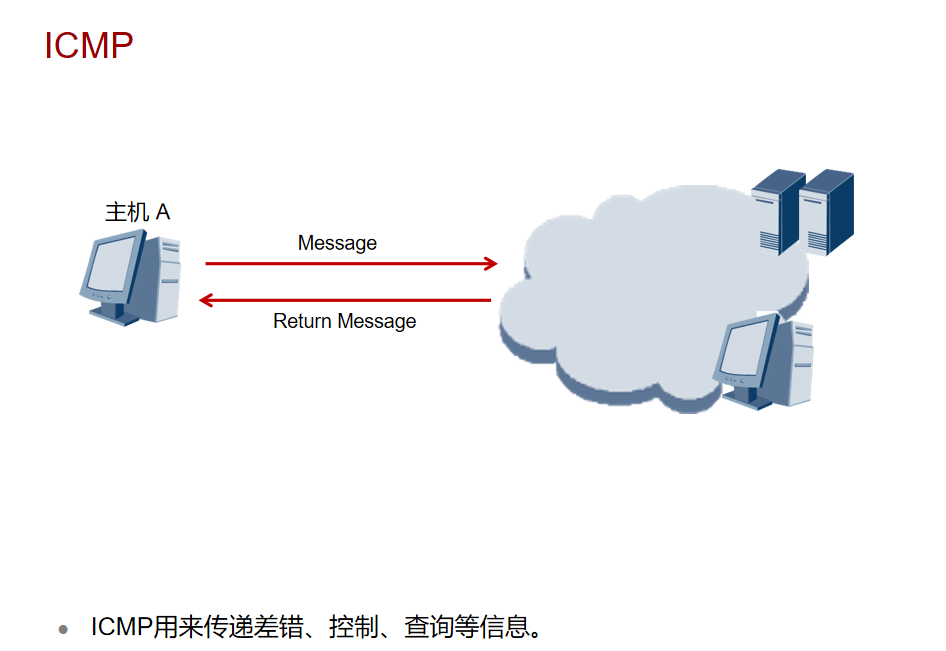

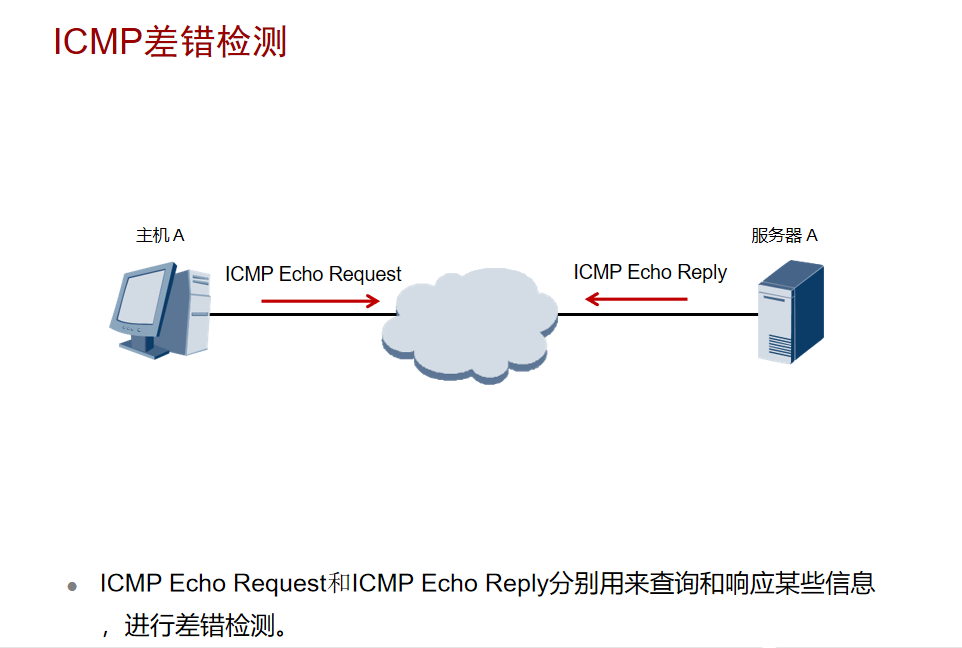

Internet控制报文协议ICMP（Internet Control Message Protocol）是网络层的一个重要协议。ICMP协议用来在网络设备间传递各种差错和控制信息，它对于收集各种网络信息、诊断和排除各种网络故障具有至关重要的作用。使用基于ICMP的应用时，需要对ICMP的工作原理非常熟悉。
在这里插入图片描述

icmp重定向

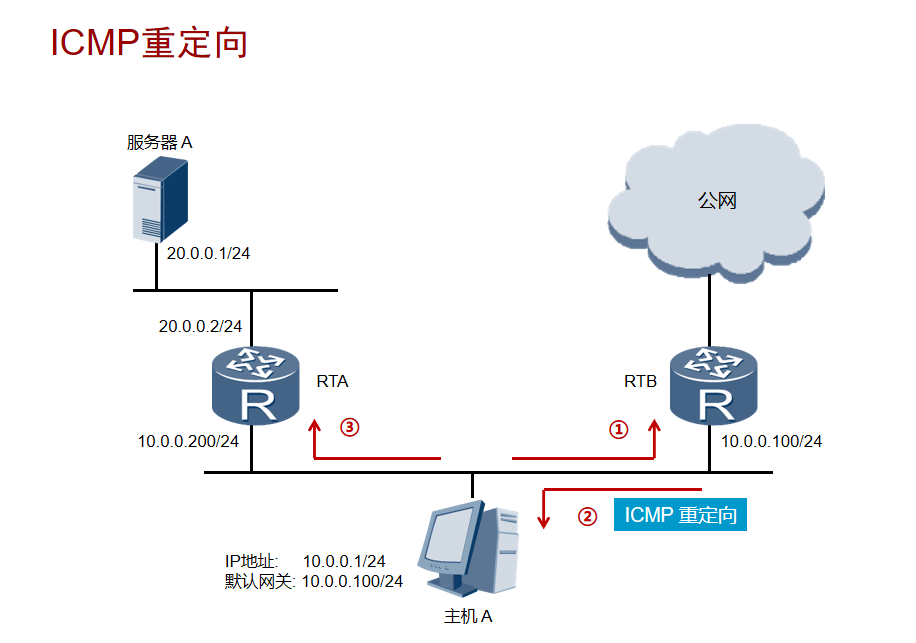

如下图所示，主机A访问服务器A，结果主机A设置的网关确是路由器B(服务器A所对应的路由器A可能是作为备选网关，所以没有先走路由器A)，路由器B就会发给主机A一个icmp重定向的数据包，主机收到数据包就会根据重定向找到正确的路由。所以icmp重定向常用于纠正网络访问错误
在这里插入图片描述

在这里插入图片描述

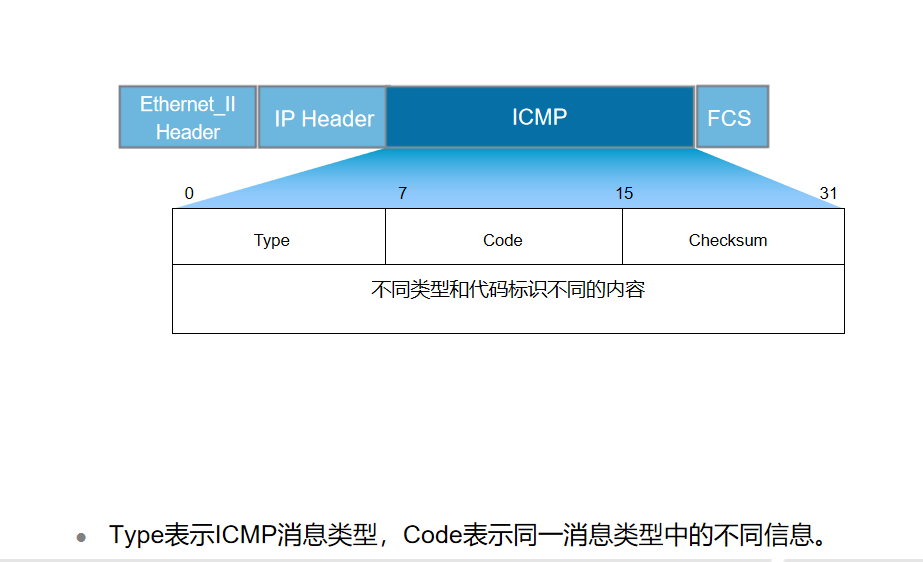

ICMP数据包格式

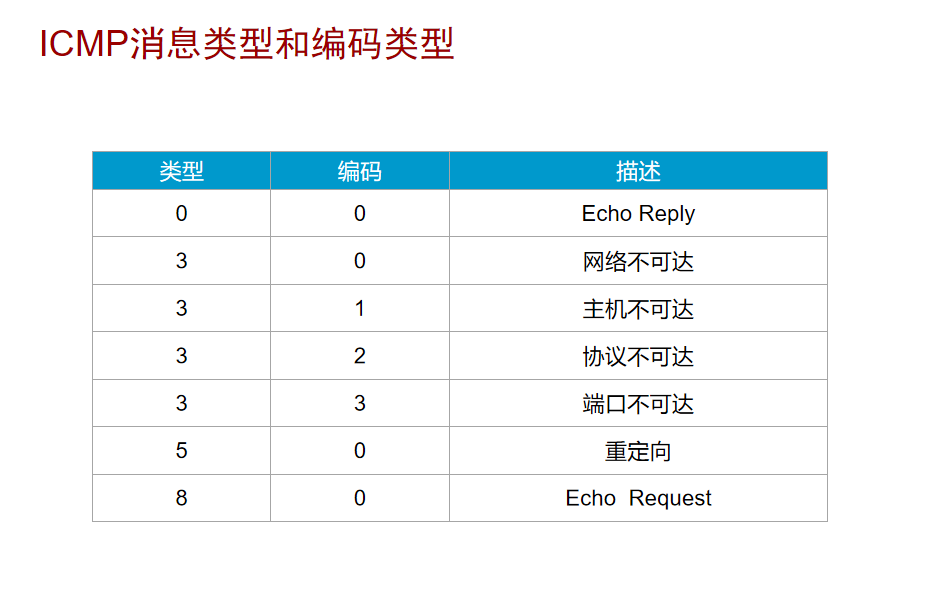

整个报文就42字节，需要强调的也就是不同的type+code的具有不同含义，如下图:
在这里插入图片描述

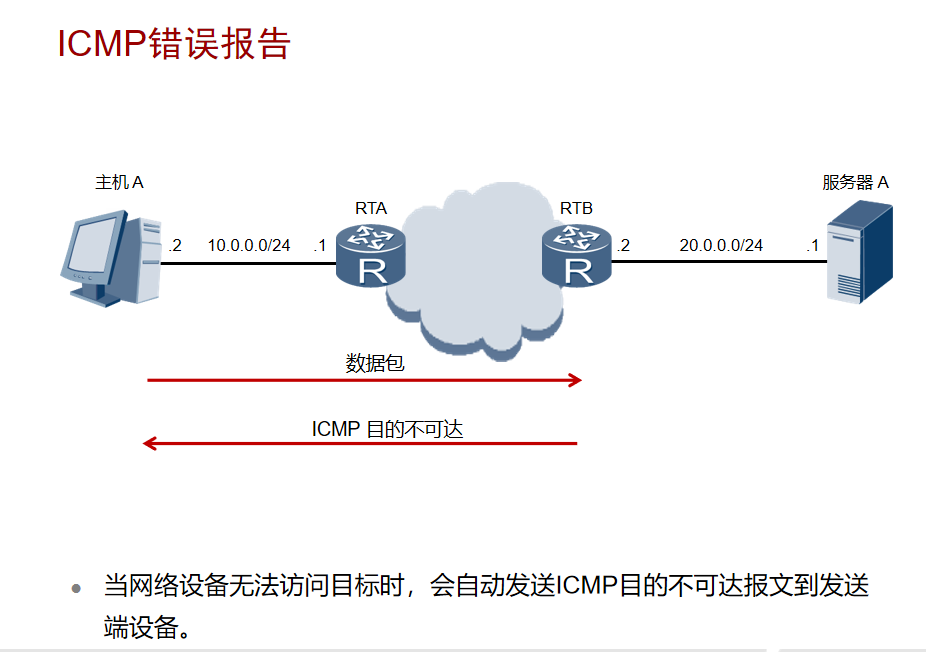

这里需要区别的就是

网络不可达:路由器没有这个网段的路由，将数据包丢弃，并回复一个网络不可达的数据包
主机不可达：有可达路由，主机却不可访问
协议不可达：网络可达，主机可达，结果不支持这个协议号，故回应协议不可达
端口不可达：网络可达，主机可达，结果主机端口(如HTTP80端口)不可访问，就会回应协议不可达icmp数据包

在这里插入图片描述

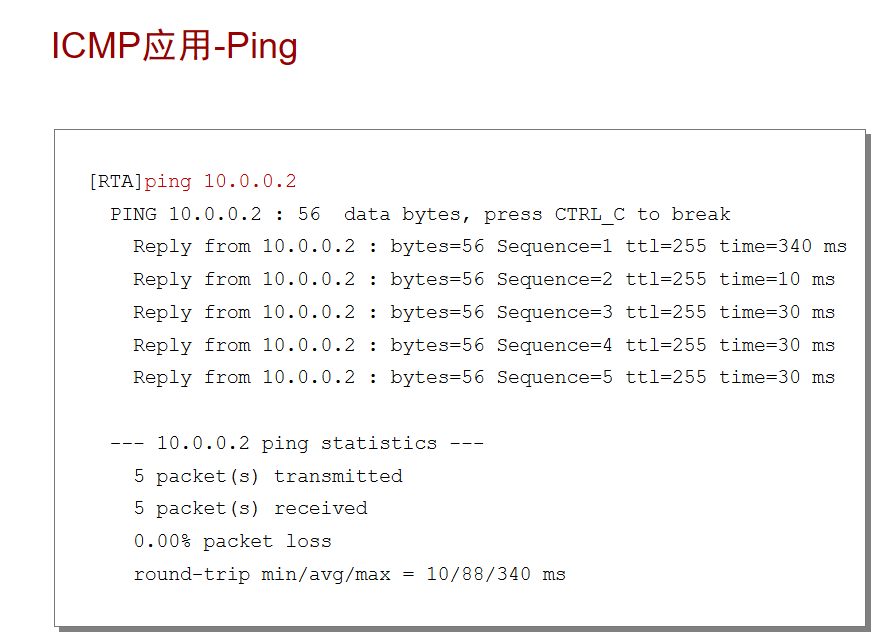

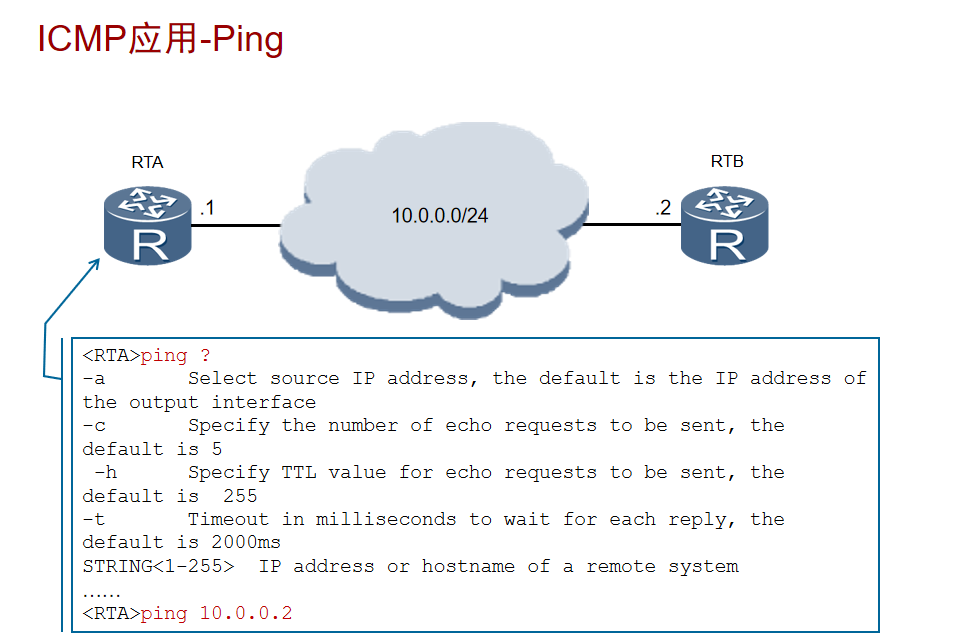

ping

-a 选择特定源地址
-c 指定发的包个数
-t 设置ttl值
在这里插入图片描述

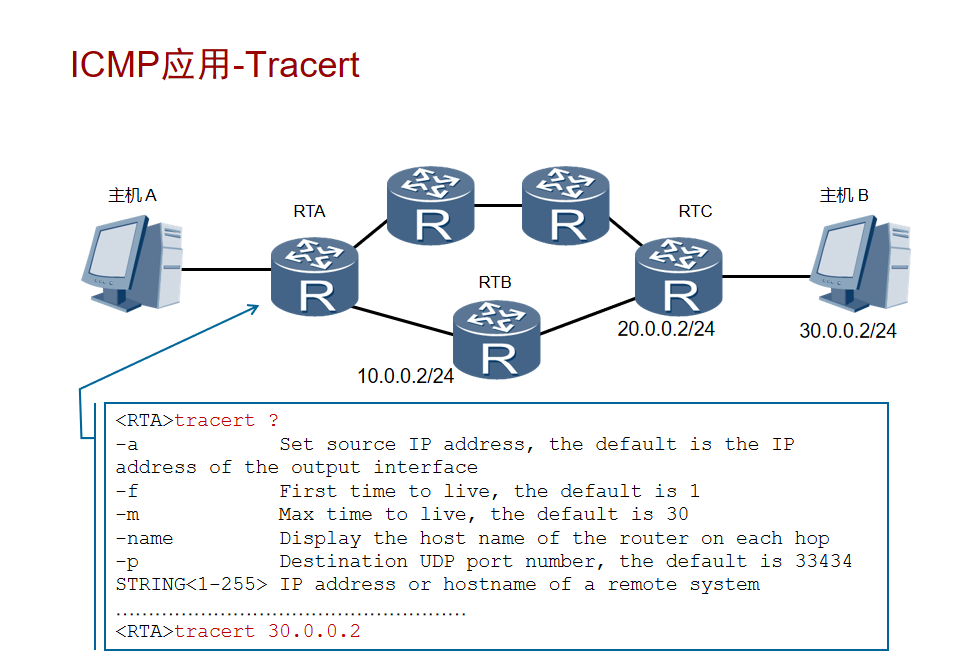

Tracert

这也是icmp一个常见的应用，需要了解的就是tracert的工作原理，以下图为例

首先主机A 使用Tracert 30.0.0.2
1.主机发一个传输层的数据包，且端口号奇大，且一次发3个(因为是走udp协议，考虑到可能会丢包，所以设置为3个)，且TTL值先为1 到达路由器A，这时TTL减为0，超时，返回一个超时是icmp数据包，这是主机A得到路由器A的地址
2.主级A继续向外发，TTL累加1，所以这次TTL值为2,三个包，假设到达路由器B时，TTL减为0，再次返回一个icmp超时包，这时主级A知道了路由器B的ip地址，如此往复
直至到达主级B时，之前我们说了我们Tracert所发的这个数据包端口号非常大，大到主机B没有办法处理这个数据包，于是回应一个目的端口不可达的icmp数据包，至此，主机A tracert追踪完成。
