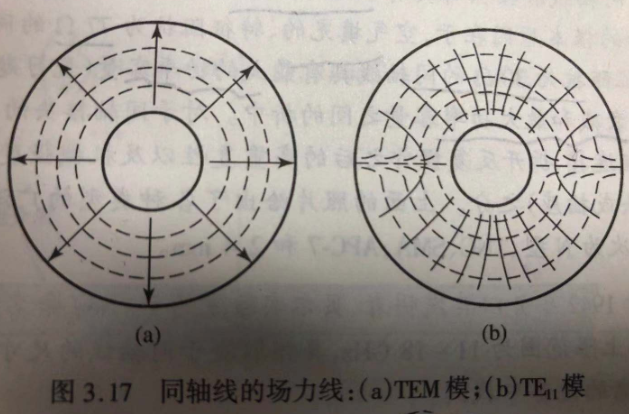

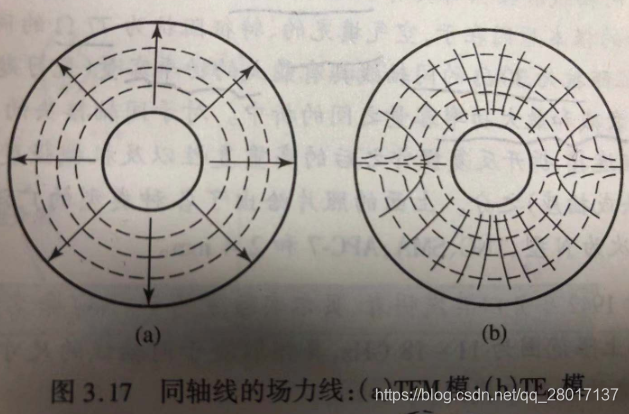

任何连接器的频率范围都受限于同轴结构中出现的第一个圆波导模，减小电缆尺寸可以提高截至频率，用介质填充会降低截至频率和增加损耗。
频率范围一般时DC - 95%
特性阻抗
截至频率
c 为光速
a对内导体的半径，b为外导体的半径
为介质的相对传导率，
为介质的相对介电常数
主流的连接器类型
N型连接器：起源于1942工作频率可达18GHz，无源互调特性良好
BNC型连接器：卡口式的N型连接器主要用于2GHz以下
TNC型连接器：0~11GHz为BNC型的改良版，抗震性能良好，主要用于便携式无线电台
HN型连接器：耐高压，最高频率4GHz，最高电压5kV，N型为1.5kV，主要应用在半导体晶圆生产中，大功率射频源的输出端和传输线上
7mm型连接器：又称APC-7型连接器，无极性（没有公母头之分），顺时针旋转螺套定义为插座，逆时针旋转定义为插头，俗称“平接头”，采用空气介质是所有18GHz连接器中驻波最低的，也是最昂贵的常用于，高精度和高重复性的实验和测试领域，如矢量网络分析仪的射频端
