用TIKZ在LaTex中画图

我之前是用Edraw max画图的，但是有一个致命的问题就是在图上写字母的时候与图解释中不一致，所以尝试了一下LaTex画图，哎呀，耗费我一下午的时间呀
首先导入包：\usepackage{tikz}
源码如下：

\begin{figure}[!t]
\centering
\begin{tikzpicture}
\draw[color=black] (-1.8,-1.7) rectangle (3,1.5);
\filldraw[yellow!80] [opacity=0.4] (0,0) circle (1.0); %画圆
\filldraw[blue!70] [opacity=0.4] (1.2,0) circle (1.0); %画圆

\node [font=\fontsize{8}{6}] (node001) at (-1.4,0.5){$H(x)$};
\node [font=\fontsize{8}{6}] (node002) at (2.5,0.5){$H(y)$};
\node [font=\fontsize{8}{6}] (node003) at (-0.4, 0){$H(x|y)$};
\node [font=\fontsize{8}{6}] (node004) at (0.6, 0){$I(x,y)$};
\node [font=\fontsize{8}{6}] (node005) at (1.6,0){$H(y|x)$};
\node [font=\fontsize{8}{6}] (node006) at (0.7,-1.3){$H(x,y)$};

\end{tikzpicture}

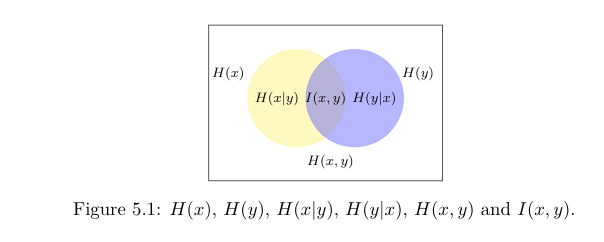

\caption{$H(x)$, $H(y)$, $H(x|y)$, $H(y|x)$, $H(x,y)$ and $I(x,y)$. }
\label{fig:ch5:jointentropy}
\end{figure}

代码解释：
\filldraw[yellow!80] [opacity=0.4] (0,0) circle (1.0); %画圆
\filldraw 图有填充色要有fill, 不要填充色用命令\draw
[yellow!80] 黄色的比例用80%
[opacity=0.4] 透明度
(0, 0) 是位置
(1.0) 是圆的直径大小

\node [font=\fontsize{8}{6}] (node001) at (-1.4,0.5){$H(x)$};

[font=\fontsize{8}{6}] 控制字体的大小{8}是字体大小，{6}是行距
(node001) 是 node的名字
(-1.4,0.5) 位置信息
{$H(x)$} 具体的字信息
