常见的线性电路、器件：
1、放大器： 作用是处理输入，以产生出一个形状相同但幅值较大的输出。放大器按运行方式分A、B、AB、C、D、E、F这几类。
放大器的指标有：增益（用分贝dB表示，多级增益用加法）、输入阻抗（对于电压放大器，阻抗越高越好）、输出阻抗（放大器有一个内部阻抗或串联电阻叫输出阻抗）、放大器级联（总增益是各个增益之积或各个分贝增益之和）、效率（输出功率与输入功率之比）、频率响应（放大器所覆盖的频率范围）、输出能力（放大器输出信号的范围）。
2、滤波器：滤波器是一种对频率敏感的电路，用于让某些频率通过而阻碍其他频率的通过。
有四种类型的滤波器：低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、带阻滤波器（BRF）。
四种都通直流
LPF：通过低于截止频率的所有频率通过，高于截止频率的被阻断
HPF：通过高于截止频率的所有频率，低于截止频率的被极大的衰减
BPF：容许特定范围的频率通过
BRF：某个频率及范围的频率被极大衰减，其余都通过
3、振荡器： 是一种产生信号的电路，一般产生正弦波或矩形波。
主要参数：输出频率，大多数的额振荡器有固定的输出频率，振荡器的频率一般由以下三种情况产生： RC电路（电阻和电容）、LC（电感和电容）、晶振XTAL（一种石英薄片，它可以非常精确的频率振动）。
4、混频器：将两个输入信号混在一起产生新的输出信号的一种电路。
分两种类型： 线性和非线性
线性：将两个输入信号简单相加，如通过运算放大器实现线性混频器，运算放大器就是加法器。
非线性：实际是将两个信号( f1 , f2 )相乘，得到四个信号，f1 , f2 , f1+f2 , f1-f2
5、检相器： 它的输出正比于两个同频率输入信号的相位差，类似于混频器的电路，相移是同频率的两个信号间的时间差。检相器会产生一系列输出脉冲，脉冲的宽度正比于相位差。

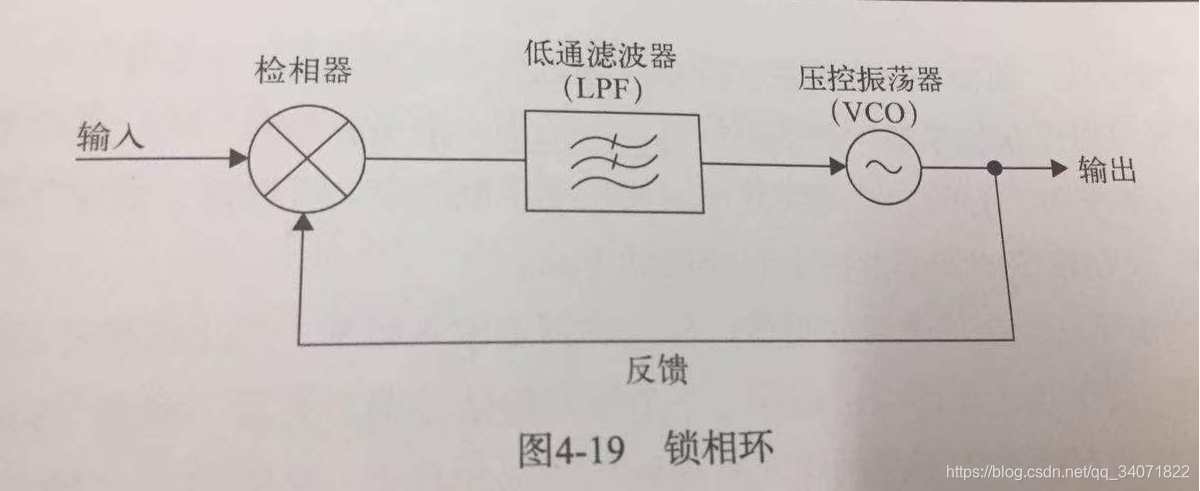

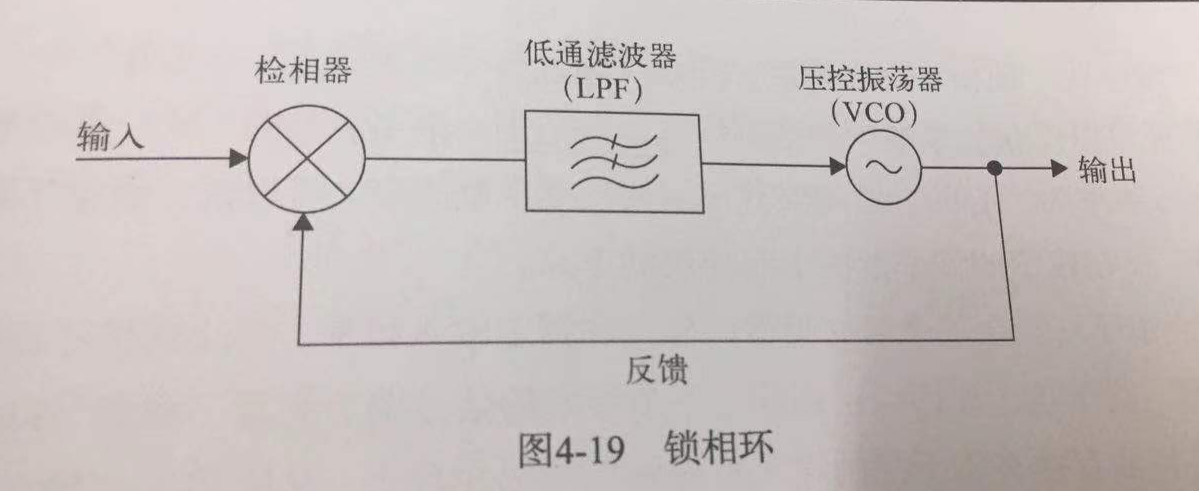

6、锁相环（PLL）： 是一种对频率和相位都敏感的反馈控制电路。它包括三个主要部分：一个混频器或者一个检相器、一个低通滤波器（LPF）、一个压控振荡器（VCO）。
作用：锁相环能够追踪输入信号并保持锁定状态的频率范围。如果一个输入信号超出这个范围，将不能锁定或同步。
原理：其中压控振荡器的产生的波形取决于所需的输出波形，当输入信号接到PLL上并且输入信号接近于压控振荡器的频率，检相器就会产生一个与频率差成正比的输出电压，这个信号被滤波之后产生直流控制电压，这个电压使压控振荡器的频率向着误差信号减少的方向移动，压控振荡器频率一直变化使得压控振荡器等于输入参考信号频率为止，这是就达到了锁定或者说同步。

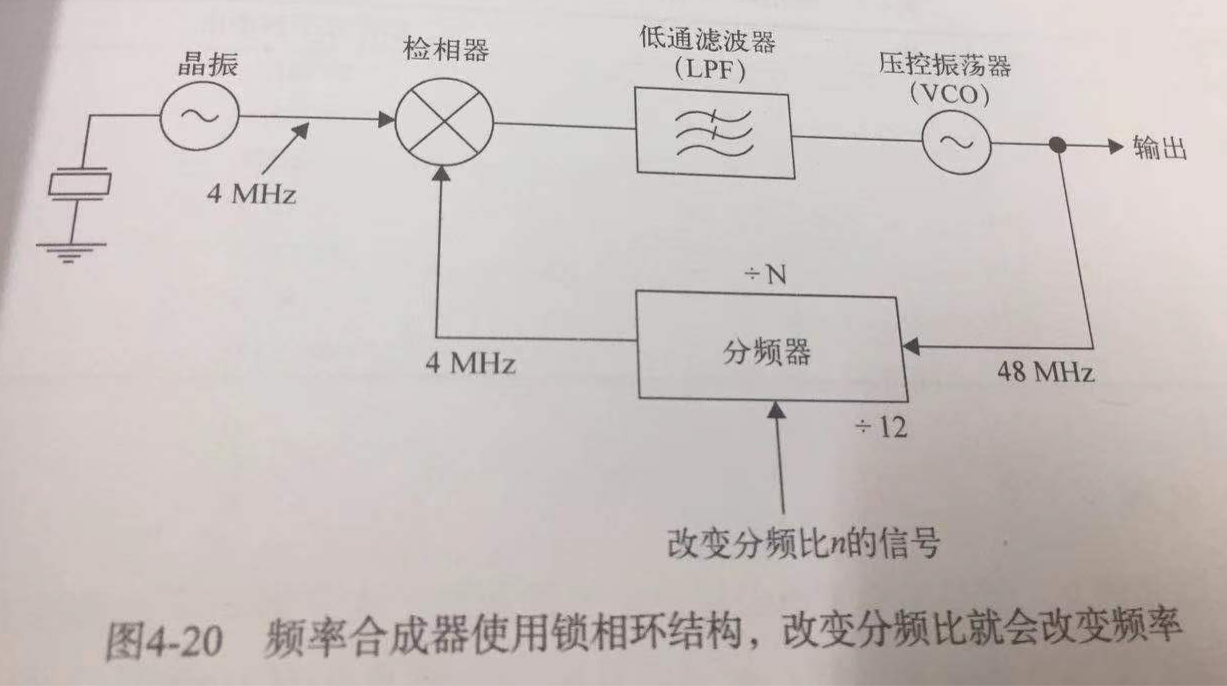

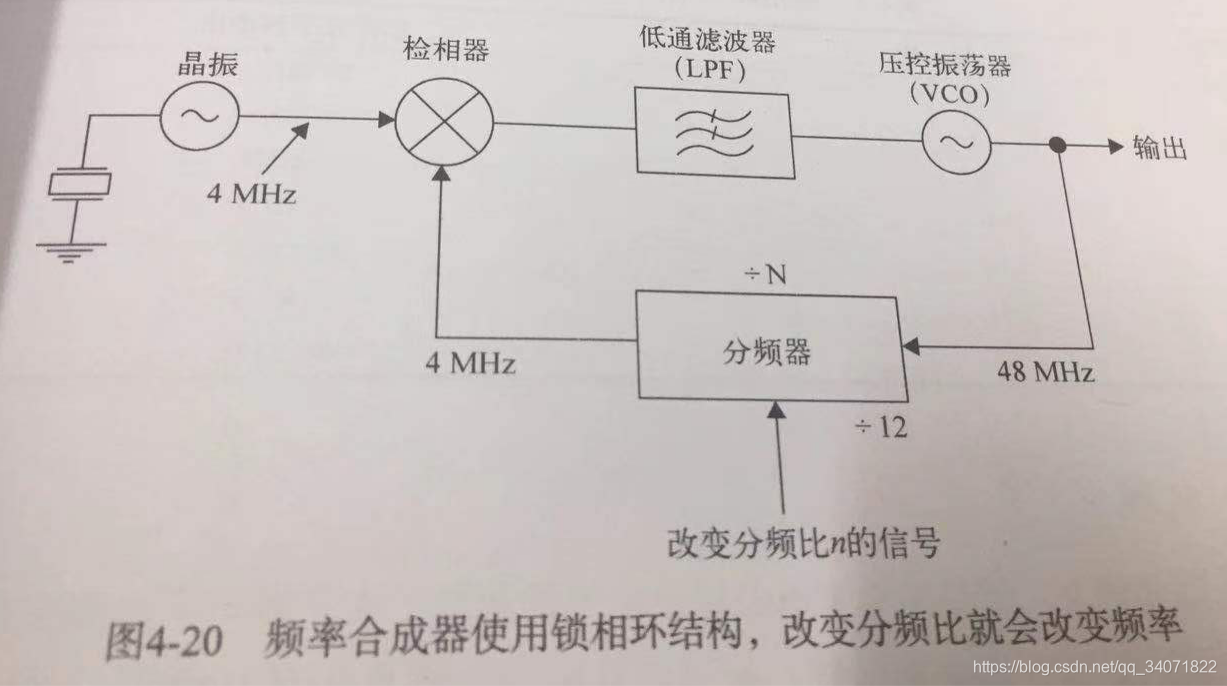

7、频率合成器： 锁相环的一个常见应用，是一个非常稳定的信号源，在特定的频率范围内，它的频率可以以有限的增量或步长进行改变。锁相环只有一个晶振控制参考输入，就可以产生成百上千个离散的频率，每一个像晶振一样稳定。
8、电源 ： 其中包括电池、标准电源（包括变压器）、调压器、DC-DC变换器、给予母线的构架、逆变器、太阳能发电系统。
主要：
调压器：共两种，一种线性调压器、一种是开关调压器。
线性调压器是在输出与负载之间加一个晶体管，通过控制晶体管导通时间来调整输出电压。
开关调压器也有晶体管，但是通过改变通-断脉冲占空比来改变平均直流输出电压，占空比（PWM）是脉冲宽度与脉冲周期的比值。占空比越高，输出直流电压越高。
逆变器：太阳能发电系统中通过逆变器将直流转化成交流。
