UML类图的几种关系

泛化（Generalization）

概念：is a kind of 描述类和类之间的继承关系，是一种特殊-一般关系，主要表现为父类与子类之间的继承。

举例：
如下图所示，员工是父类，工程师和经理是子类，工程师和经理都继承了员工父类的属性和行为。
类似的还有：动物（父类）-猫（子类）；汽车（父类）-小轿车（子类）
图形表示：用带三角箭头的实线表示，箭头指向父类

继承分为单重继承和多重继承

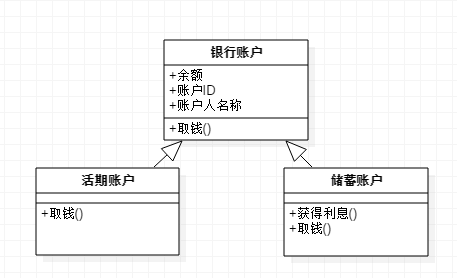

单重继承：一个子类有且只有一个父类（如下图所示：活期账户和储蓄账户只继承了银行账户这一个父类）

多重继承：：一个类有两个或两个以上的父类（如下图所示：汽车这个父类下面有陆路车和水上车两个子类，他们下面又有一个子类水陆两用车，水陆两用车既继承了陆地车辆的特征，也继承了水上车的特征，这就是多重继承）

实现（Realization）

概念：类是接口特征和行为的实现

图形表示：带三角箭头的虚线，箭头指向接口

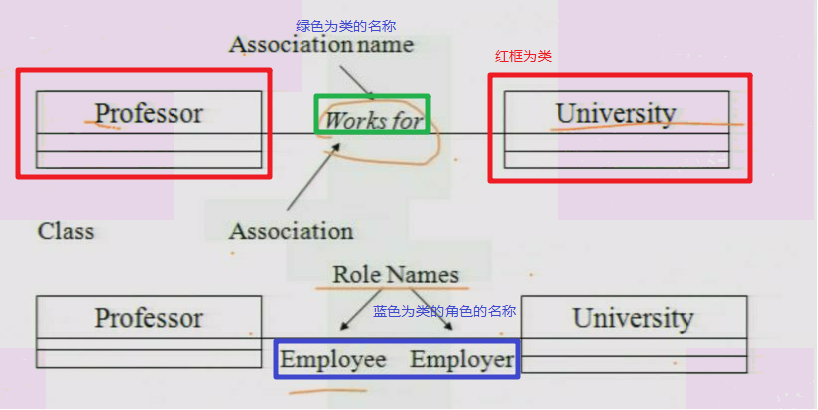

关联 （Association）

概念：描述了两个或多个类之间的结构性关系

关联既可以是双向的，也可以是单向的，单向的关联有一个箭头，双向的关联可以有两个箭头也可以没有箭头


多向关联：一名老师拥有多名学生，一名学生也可以有多名老师，所以老师与学生的关系是多向关联关系，可以带箭头也可以不带箭头

单向关联：一个学生拥有多门课程，但是课程是抽象概念，不拥有学生，所以课程和学生之间是单向关联

自关联：老师与老师之间的关联称为自关联

关联又分为两种

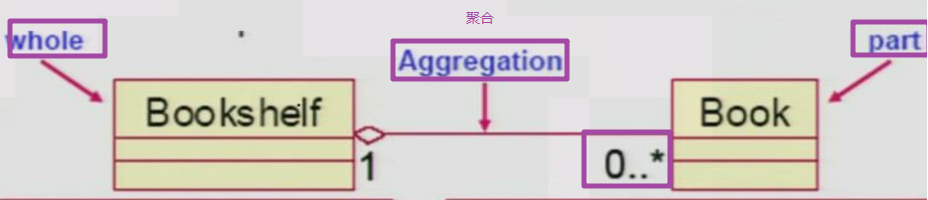

聚合 （Aggregation）：松耦合， 整体-部分关系，用空心菱形表示

解释：书架没了，书也可以独立存在，他们之间没有生命依赖关系，没有强生命力的制约，不是说先有书架再有书
组合 （Composition）：整体-部分关系，组合关系用实心菱形表示

解释：这是一种强耦合关系，先有书，才能有页，没有书，页也就不存在了

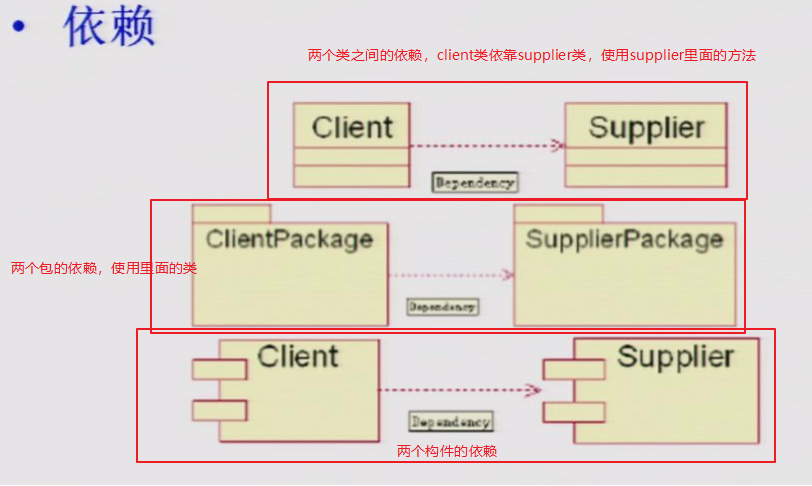

依赖 （Dependency）

概念：依赖关系是一种使用关系，说明一个事物规格说明的变化可能影响到使用它的另一个事物。但反之未必。 依赖关系是普遍存在的。

图形表示：依赖关系用虚线箭头表示，箭头指向被依赖一方

各种关系的强弱顺序：泛化=实现>组合>聚合>关联>依赖
