下层传输层主要负责数据的分段与重组。下层传输层接收上层传输层的Access消息和Control消息。
1. 分段消息（Segmented Msg）
1.1. 分段接入层消息（Segmented Access Message）

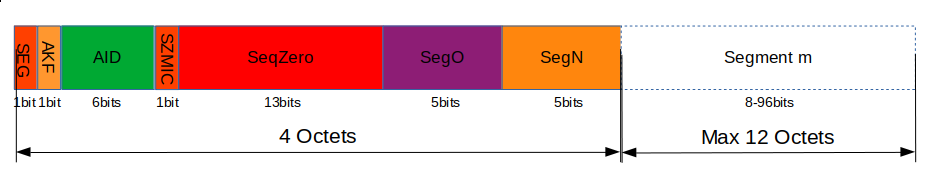

分段接入层消息（5-16字节）的每个分段的结构如下：
| Field | Size(bits) | Notes |
|---|---|---|
| SEG | 1 | SEG=1，表示当前消息是分段消息 |
| AKF | 1 | AKF=1，表示使用Appkey加密；AKF=0，表示使用DevKey加密，AID=0b000000 |
| AID | 6 | AppKey ID，当AKF= 1时有效 |
| SZMIC | 1 | TtansMIC的大小。SZMIC=0，表示TransMIC为4字节；SZMIC=1，表示TransMIC为8字节 |
| SeqZero | 13 | SeqAuth的最低13位有效位 |
| SegO | 5 | 表示当前分段位第几个分段 |
| SegN | 5 | 表示此条消息总共有多少分段 |
| Segment m | 8-96 | 此分段的消息内容，只有最后一个分段的size才小于96 |
SeqN为5bit，说明最大支持32个分段，每个分段满载的payload为12字节，所以Upper Transport Layer下发的消息包括TransMIC最大为32*12=384字节。
对于同一条消息的不同分段，只有SegN和Segment m不同。
SeqAuth是第一个分段的IV|SeqNum组合值，通过接收消息的IV，SeqNum和SeqZero三者组合而成SeqAuth，对于同一条消息的所有分段具有同样的SeqAuth值。
1.2. 分段控制消息（Segmented Control Message）

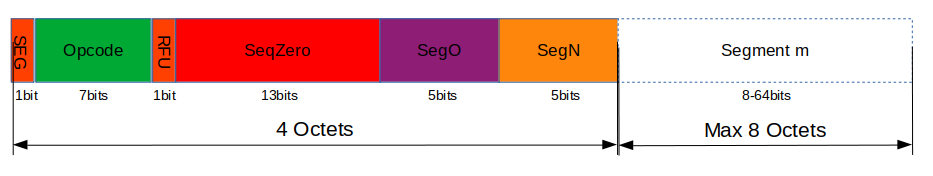

分段控制消息（5-12字节）的每个分段的结构如下：
| Field | Size(bits) | Notes |
|---|---|---|
| SEG | 1 | SEG=1，表示当前消息是分段消息 |
| Opcode | 7 | 分段控制消息的Opocde，见Upper Transport Layer |
| RFU | 1 | RFU |
| SeqZero | 13 | SeqAuth的最低13位有效位 |
| SegO | 5 | 表示当前分段位第几个分段 |
| SegN | 5 | 表示此条消息总共有多少分段 |
| Segment m | 8-64 | 此分段的消息内容，只有最后一个分段的size才小于64 |
分段控制消息的最大载荷为32*8=256字节。
2. 未分段消息（Unsegmented Msg）
2.1. 未分段接入层消息（Unsegmented Access Message）

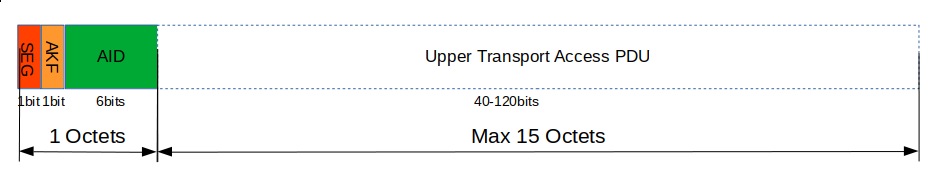

未分段接入层消息（6-16字节）的每个分段的结构如下：
| Field | Size(bits) | Notes |
|---|---|---|
| SEG | 1 | SEG=0，表示当前消息是未分段消息 |
| AKF | 1 | AKF=1，表示使用Appkey加密；AKF=0，表示使用DevKey加密，AID=0b000000 |
| AID | 6 | AppKey ID，当AKF= 1时有效 |
| Upper Transport Access PDU | 40-120 | 上层传输层接入消息PDU |
接入层消息至少有4字节的TransMIC，以及1字节的Opocde，所有未分段接入层消息最少为5字节。
接入层消息最大为15字节，除去4字节的TransMIC，所以从Model Layer下来的消息最大为11字节，超过11字节就要分段。
2.2. 未分段控制消息（Unsegmented Control Message）
未分段控制消息（1-12字节）的每个分段的结构如下：
| Field | Size(bits) | Notes |
|---|---|---|
| SEG | 1 | SEG=0，表示当前消息是未分段消息 |
| Opcode | 7 | 分段控制消息的Opocde，见Upper Transport Layer |
| Parameters | 0-88 | 此分段的消息内容，只有最后一个分段的size才小于64 |
未分段的控制消息最大size为11字节。
在Upper Transport Layer的控制消息中提到当Opcode=0x00是为Lower Transport Layer预留。

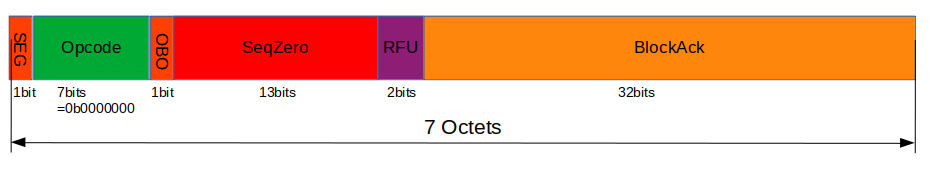

当Opcode=0x00时表示当前消息为分段确认消息（大小为7字节）。其实也是一种控制消息而已。
其消息格式为：
| Field | Size(bits) | Notes |
|---|---|---|
| SEG | 1 | SEG=0，表示当前消息是未分段消息 |
| Opcode | 7 | Opcode=0x00 |
| OBO | 1 | OBO=0，表示是当前节点的行为；OBO=1，表示这是Friend替LPN发的分段确认消息 |
| SeqZero | 13 | 确认分段的SeqZero |
| RFU | 2 | Reserverd for Future Use |
| BlockAck | 32 | 分段的Bitmap位 |

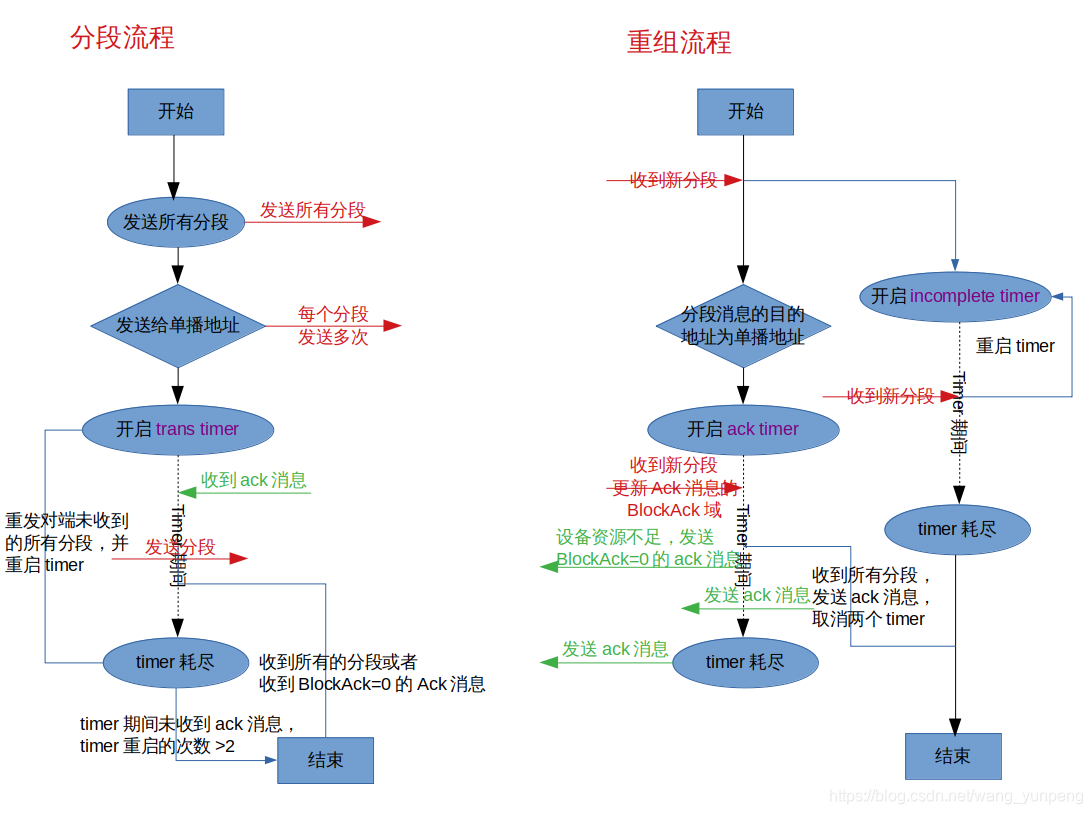

3. 分段/重组流程
分段流程
① Access PDU大于12字节，Control PDU大于8字节进行分段，填充各个字段。
② 若目的地址为组播地址或者虚拟地址，把所有分段广播出去多次，并且每次之间附加上一个小的随机延时。结束。
③ 若目的地址为单播地址，先把所有分段广播出去一次，然后启动一个至少200+50TTL ms的定时器（segment transmission timer）。
④ 在timer期间，若收到对端的分段确认消息，然后根据分段确认消息里面的BlockAck域，将对端未收到的分段，再重新发送一次，然后再重启segment transmission timer。
⑤ 若收到的BlockAck域为0x00000000，表示对端busy或者资源不足，本端则取消分段消息的发送，结束。
⑥ 若收到的ack消息表示分段消息接收完毕，则关闭timer，消息发送成功，结束。
⑦ 若timer耗尽，仍未收到分段确认消息，则再次广播所有分段，重启timer。此操作至少进行2次，若多次仍未有确认消息，则消息发送失败，结束。
重组流程
① 收到第一个分段消息，储存此分段消息的SeqAuth，开启一个至少10s的incomplete timer。
② 若收到的消息的目的地址为单播地址，开启一个至少150+50TTL ms的acknowledgment timer，标记ack消息的BlockAck字段，表示此分段已收到。
③ 若acknowledgment timer耗尽，将此期间标记的Ack消息发送至对端。
④ 再次收到分段消息，若此消息的SeqAuth小于第一个分段的SeqAuth，则此消息是过期的，需要被抛弃。标记ack消息的BlockAck域，若此时acknowledgment timer耗尽，则重启acknowledgment timer，注意此时BlockAck域不清零。若此时incomplete timer未耗尽，则需要重启incomplete timer，重新开始计时。（incomplete timer的意义在于规定两次分段的最大时间间隔）
⑤ 若incomplete timer耗尽，则消息接收失败，结束。
⑥ 若已接收完毕所有分段后仍受到分段消息，需要立即响应ack消息。（说明对端未收到ack消息）
