Kotlin APP首页主流框架搭建DrawerLayout+NavigationView+Toolbar+ViewPager+BottomNavigationView

由 泄露秘密 提交于 2020-01-14 22:06:24

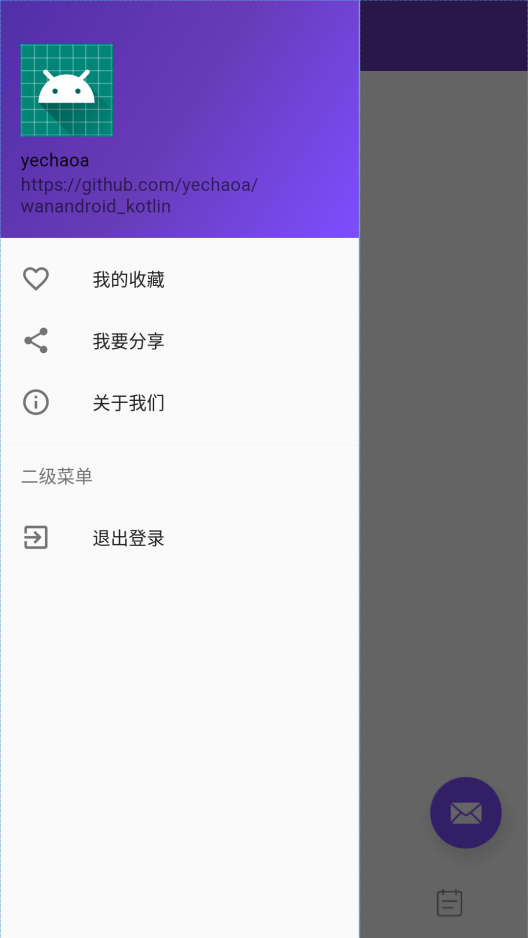

效果

在这里插入图片描述

页面结构解析

这是一个比较常见的APP首页的结构，侧边栏+主页，侧边栏里是一些菜单，主页由底部菜单控制内容区，内容区是可滑动的子页面。整体比较舒服合理，各自为阵，却又能关联在一起，加上又是大众喜爱的Material Design风格，所以成为了当下APP首页的主流结构。
在这里插入图片描述

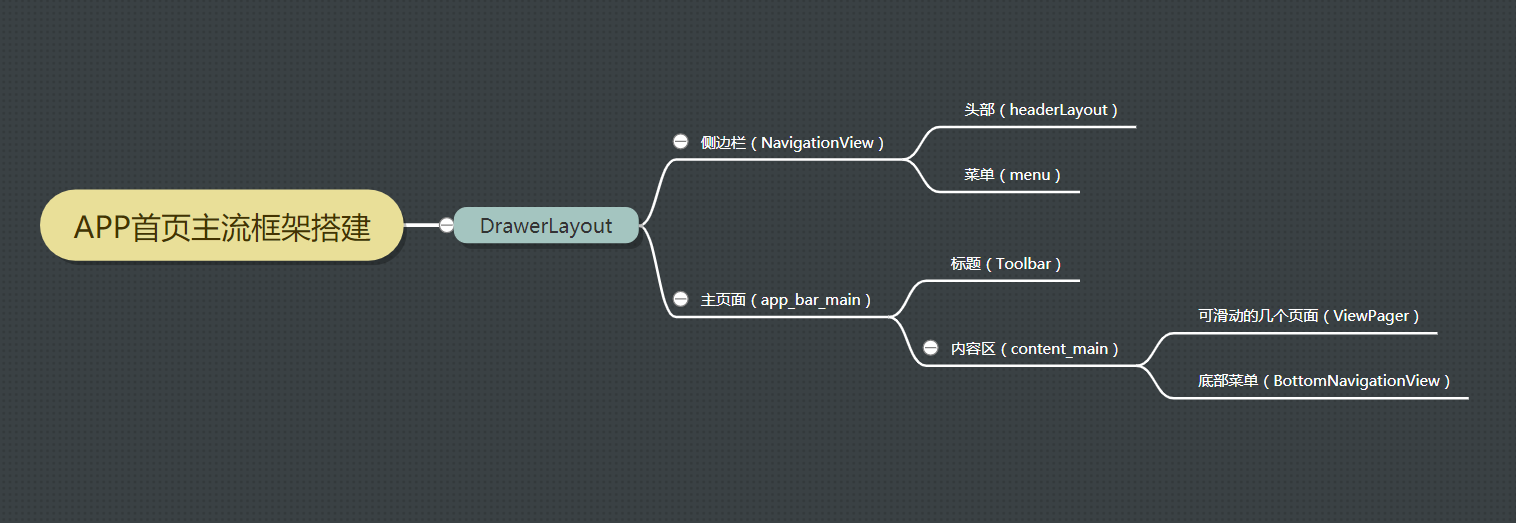

上图是做的一个简单的思维导图，并不复杂，理清了结构就能事半功倍。


页面布局

1.首页

即整个大的容器。
在这里插入图片描述

<?xml version="1.0" encoding="utf-8"?>
<androidx.drawerlayout.widget.DrawerLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/drawer_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true"
    tools:context=".module.MainActivity"
    tools:openDrawer="start">

    <include
        layout="@layout/app_bar_main"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

    <com.google.android.material.navigation.NavigationView
        android:id="@+id/nav_view"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        android:fitsSystemWindows="true"
        app:headerLayout="@layout/nav_header_main"
        app:menu="@menu/activity_main_drawer" />

</androidx.drawerlayout.widget.DrawerLayout>
  • DrawerLayout包裹着include的主页和侧边栏内容NavigationView。
  • app_bar_main是主页内容，采用include的方式引用是为了结构清晰，避免混乱。
  • 侧边栏NavigationView分为头部布局headerLayout和菜单menu，注意一个是layout一个是menu。
  • 其他需要注意的是，NavigationView的位置应与主内容app_bar_main同级，且在主内容之后。
  • 关于DrawerLayout更多使用可以查看：DrawerLayout使用详解。

2.主页

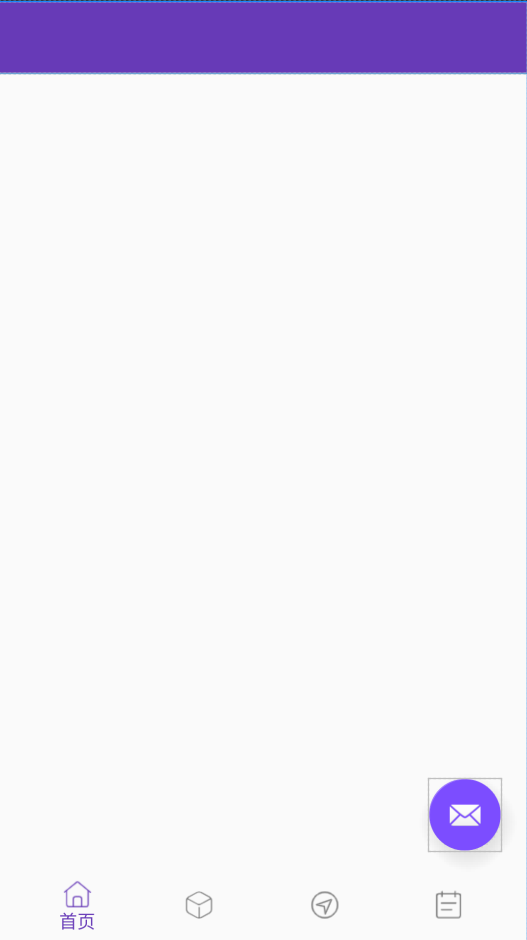

这里主页说的是首页除侧边栏以外的页面。
在这里插入图片描述

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".module.MainActivity">

    <com.google.android.material.appbar.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:theme="@style/AppTheme.AppBarOverlay">

        <androidx.appcompat.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            app:popupTheme="@style/AppTheme.PopupOverlay"/>

    </com.google.android.material.appbar.AppBarLayout>

    <include layout="@layout/content_main"/>

    <com.google.android.material.floatingactionbutton.FloatingActionButton
        android:id="@+id/fab"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom|end"
        android:layout_marginRight="@dimen/dp_20"
        android:layout_marginEnd="@dimen/dp_20"
        android:layout_marginBottom="@dimen/dp_70"
        app:srcCompat="@android:drawable/ic_dialog_email"/>

</androidx.coordinatorlayout.widget.CoordinatorLayout>

上面是标题，中间是内容区，FloatingActionButton可以忽略。

3.主页内容区

效果同2一样

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    app:layout_behavior="@string/appbar_scrolling_view_behavior"
    tools:context=".module.MainActivity"
    tools:showIn="@layout/app_bar_main">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">

        <androidx.viewpager.widget.ViewPager
            android:id="@+id/view_pager"
            android:layout_width="match_parent"
            android:layout_height="0dp"
            android:layout_weight="1" />

        <com.google.android.material.bottomnavigation.BottomNavigationView
            android:id="@+id/bottom_navigation"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_marginTop="8dp"
            android:background="?android:attr/windowBackground"
            app:layout_constraintBottom_toTopOf="@+id/viewPager"
            app:menu="@menu/bottom_navigation" />

    </LinearLayout>

</androidx.constraintlayout.widget.ConstraintLayout>
  • 上面是ViewPager，可滑动的内容区，填充一个一个的Fragment子页面。
  • 下面是BottomNavigationView底部菜单，与上面的ViewPager关联。

到此页面布局的部分介绍完毕，下面开始说代码部分。


代码部分

1.侧边栏

我们要在toolbar上加一个按钮，把侧边栏关联起来，让其点击可以弹出侧边栏。

    /**
     * Drawer关联Toolbar
     */
    private fun initActionBarDrawer() {
        val toggle = ActionBarDrawerToggle(
            this,
            drawer_layout,
            toolbar,
            R.string.navigation_drawer_open,
            R.string.navigation_drawer_close
        )
        drawer_layout.addDrawerListener(toggle)
        toggle.syncState()
    }

2.内容区

关联了侧边栏，我们来看内容区，上面说过内容区是ViewPager包含的一个个子页面Fragment，来看代码的实现

    /**
     * 初始化Fragment
     */
    private fun initFragments() {
        val viewPagerAdapter = CommonViewPagerAdapter(supportFragmentManager)
        viewPagerAdapter.addFragment(HomeFragment())
        viewPagerAdapter.addFragment(TreeFragment())
        viewPagerAdapter.addFragment(NaviFragment())
        viewPagerAdapter.addFragment(ProjectFragment())

        view_pager.offscreenPageLimit = 1
        view_pager.adapter = viewPagerAdapter
    }

处理事件

1.侧边栏点击事件

        /**
         * 侧边栏点击事件
         */
        nav_view.setNavigationItemSelectedListener {
            // Handle navigation view item clicks here.
            when (it.itemId) {
                R.id.nav_collect -> {
                    ToastUtilKt.showToast("收藏")
                }
                R.id.nav_share -> {
                    ToastUtilKt.showToast("分享")
                }
                R.id.nav_about -> {
                    ToastUtilKt.showToast("关于")
                }
                R.id.nav_logout -> {
                    ToastUtilKt.showToast("退出")
                }
            }

            //关闭侧边栏
            drawer_layout.closeDrawer(GravityCompat.START)

            true
        }

根据itemId判断触发事件，并关闭侧边栏，这一步可选，也可以不关闭 保持侧边栏打开的状态。

2.view_pager 滑动监听

        /**
         * view_pager 滑动监听
         */
        view_pager.addOnPageChangeListener(object : OnPageChangeListener {
            override fun onPageScrollStateChanged(state: Int) {
            }

            override fun onPageScrolled(
                position: Int,
                positionOffset: Float,
                positionOffsetPixels: Int
            ) {
            }

            override fun onPageSelected(position: Int) {
                bottom_navigation.menu.getItem(position).isChecked = true
                //设置checked为true，但是不能触发ItemSelected事件，所以滑动时也要设置一下标题
                when (position) {
                    0 -> {
                        toolbar.title = resources.getString(R.string.app_name)
                    }
                    1 -> {
                        toolbar.title = resources.getString(R.string.title_tree)
                    }
                    2 -> {
                        toolbar.title = resources.getString(R.string.title_navi)
                    }
                    else -> {
                        toolbar.title = resources.getString(R.string.title_project)
                    }
                }
            }
        })

view_pager滑动之后底部对应的菜单选中，并重新设置标题。

3.bottom_navigation 底部菜单点击事件

        /**
         * bottom_navigation 点击事件
         */
        bottom_navigation.setOnNavigationItemSelectedListener {
            when (it.itemId) {
                R.id.navigation_home -> {
                    view_pager.currentItem = 0
                    return@setOnNavigationItemSelectedListener true
                }
                R.id.navigation_tree -> {
                    view_pager.currentItem = 1
                    return@setOnNavigationItemSelectedListener true
                }
                R.id.navigation_navi -> {
                    view_pager.currentItem = 2
                    return@setOnNavigationItemSelectedListener true
                }
                R.id.navigation_project -> {
                    view_pager.currentItem = 3
                    return@setOnNavigationItemSelectedListener true
                }
            }
            false
        }

底部菜单点击的时候也让view_pager滑动的响应的位置，同第2步其实是相互关联的。


到此，整个搭建就完成了，从页面布局到初始化控件，再到处理事件，整体思路要清晰，搭建起来就很快，小的功能细节再调试完善完善就ok了。


完整代码

https://github.com/yechaoa/wanandroid_kotlin
