IAR建立STM32F4工程

文章目录

• 1. 官方固件库下载
• 2. 复制相关文件
• 2.1 复制启动文件 .s
• 2.2 复制system相关文件
• 2.3 复制底层驱动文件
• 2.4 复制.icf链接文件
• 2.5 复制中断和配置相关文件
• 3. IAR新建工程并添加工程文件
• 4. IAR工程的修改
• 4.1 工程文件的修改
• 4.1.1 具体单板的选择
• 4.1.2 外部晶振的修改
• 4.2 IAR配置的修改
• 4.2.1 头文件包含路径修改
• 4.2.2 链接文件选择修改
• 4.2.3 printf重定向到串口出错修改
• 4.2.4 Debug和下载器修改
• 4.2.5 Tab替换为4个空格修改
• 4.2.6 ctrl+T 一键格式化代码修改

 在建立工程之前，为了使自己的工程看起来更加清晰，方便后期的修改，分别建立不同的文件夹以存放不同类型的文件，本工程建立的文件夹如下图所示。

 本文基于ST官方固件库建立STM32F407工程，详细步骤如下：

1. 官方固件库下载

 官方固件库下载链接为：STM32F4xx_DSP_StdPeriph_Lib_V1.8.0.rar

2. 复制相关文件

2.1 复制启动文件 .s

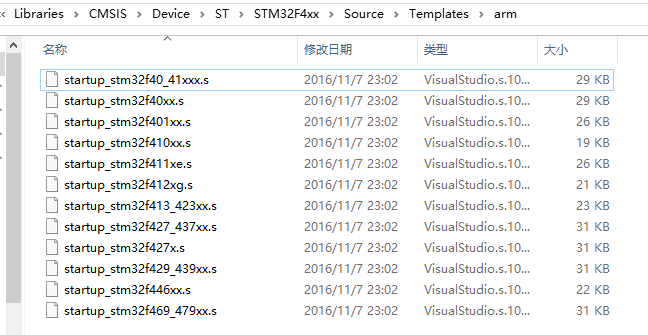

 在文件夹 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates\iar 下找到相对应的.s启动文件，本文是基于 IAR 开发环境建立的工程，因此在iar文件夹下找相关的启动文件，如果是Keil的开发环境，则在Templates\arm 中寻找相应的启动文件。

 具体使用哪个启动文件需要自己根据自己的开发板来定义，本文使用的是STM32F407开发板，可以选择startup_stm32f40_41xxx.s启动文件，将此文件复制到自己的工程目录下的bsp文件夹下（参考 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Device\ST\STM32F4xx\Includestm32f4xx.h 中的定义进行选择）。

2.2 复制system相关文件

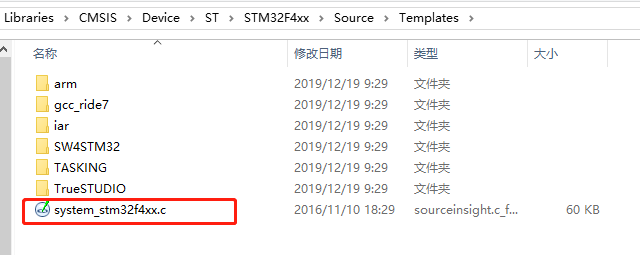

 复制文件夹 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates 下的 system_stm32f4xx.c 到自己目录下的bsp文件夹下。

 复制文件夹 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Device\ST\STM32F4xx\Include 下的 system_stm32f4xx.h 和 stm32f4xx.h 文件到自己的工程目录下的bsp文件夹下。

2.3 复制底层驱动文件

 复制文件夹 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\STM32F4xx_StdPeriph_Driver 下的 inc 和 src 文件夹到自己工程目录下的 driver 文件夹下。

2.4 复制.icf链接文件

 复制文件夹 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Project\STM32F4xx_StdPeriph_Templates\EWARM 下的 stm32f4xx_flash.icf 文件到自己的工程目录下的bsp文件夹下。

2.5 复制中断和配置相关文件

 复制文件夹 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Project\STM32F4xx_StdPeriph_Templates 下的 stm32f4xx_conf.h、stm32f4xx_it.c和stm32f4xx_it.h 文件文件到自己的工程目录下的bsp文件夹下。

 复制完成的工程如下图所示。

3. IAR新建工程并添加工程文件

4. IAR工程的修改

 新建IAR工程之后，为了使工程能够编译成功，需要对工程中的文件和配置选项进行修改，详细过程如下：

4.1 工程文件的修改

4.1.1 具体单板的选择

 打开 STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Device\ST\STM32F4xx\Include 下的 stm32f4xx.h 文件，依据自己手中的单板类型打开相应的宏。例如本实验中使用的是STM32F407开发板，所以打开 STM32F40_41xxx 宏。除此之外，我们使用了标准外设库，所以还应该打开 USE_STDPERIPH_DRIVER 宏。

 通常情况下，我们会在IAR工程选项中进行该宏的定义。右击工程 Options-> C/C++ Comliler -> Proprecessor -> Defined Symbols 中填写需要定义的宏，如下图所示。

4.1.2 外部晶振的修改

 STM32F4中外部晶振默认的是 25MHz ，在使用时需要根据自己的开发板来修改具体的外部晶振值，否则会影响开发板的正常工作（例如串口乱码问题）。
 修改方法如下：

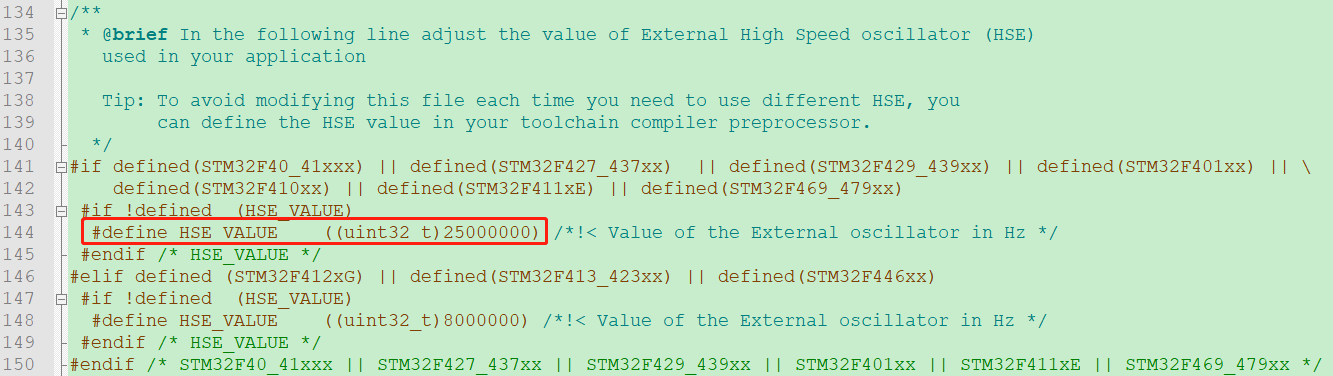

 找到并打开 stm32f4xx.h 文件，可以看出默认定义的外部晶振大小为25MHz，本次实验使用的外部晶振为8MHz，所以要将25000000改为 8000000

 修改了外部晶振大小之后，还需要对分频系数PLL_M进行修改，找到并打开 system_stm32f4xx.c 文件，找到如下图所示的代码处，可以看出默认定义的PLL_M为25，与默认的外部晶振匹配，本次实验使用的外部晶振为8MHz，所以将红框部分的25改为8，详细原因需要查看STM32F4参考手册的时钟树章节，不明白为什么这么修改的可以在文末留言。

4.2 IAR配置的修改

4.2.1 头文件包含路径修改

4.2.2 链接文件选择修改

4.2.3 printf重定向到串口出错修改

4.2.4 Debug和下载器修改

4.2.5 Tab替换为4个空格修改

4.2.6 ctrl+T 一键格式化代码修改
