注： 本文只是笔者自己的学习记录，并非使用教程，所以有些地方描述没有很仔细
环境安装
软件下载
由于CSDN上传文件大小限制，提供云盘地址，提取码：atu8
软件安装
安装教程网上挺多，这里提供安装链接。
原理图
新建原理图
打开软件：

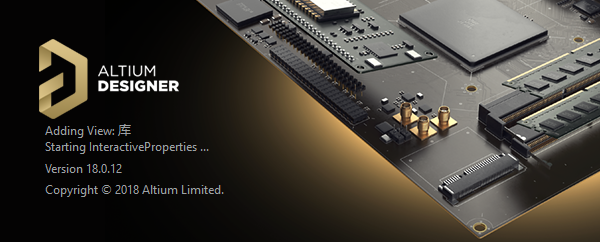

根据电脑配置，打开等待时间不太一样：

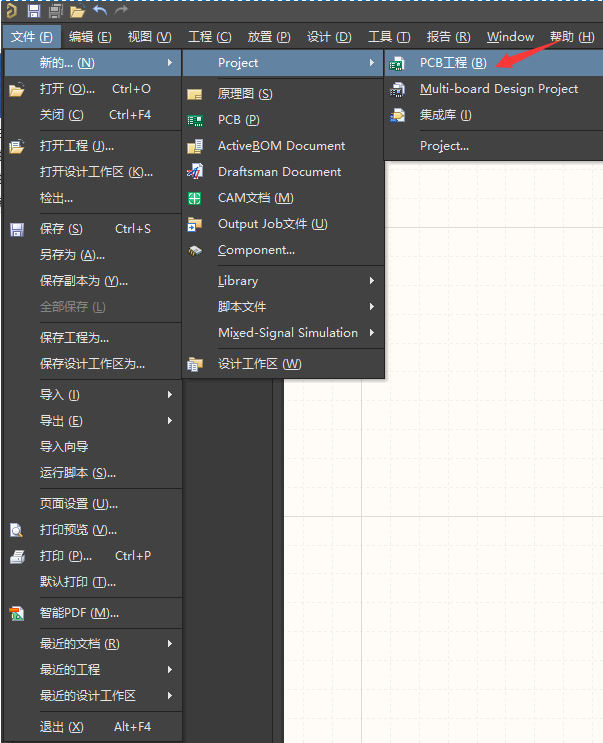

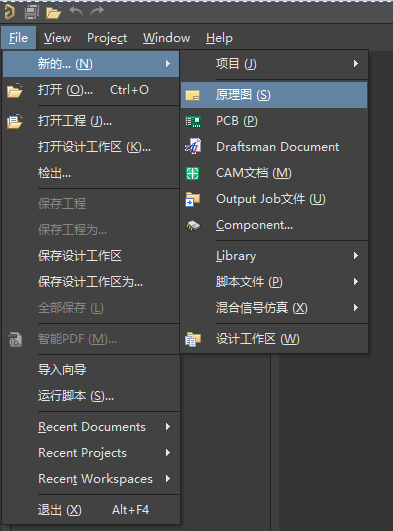

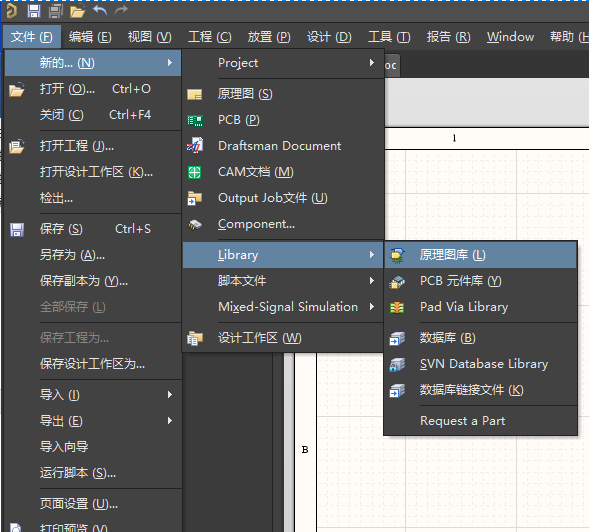

点击左上角File：

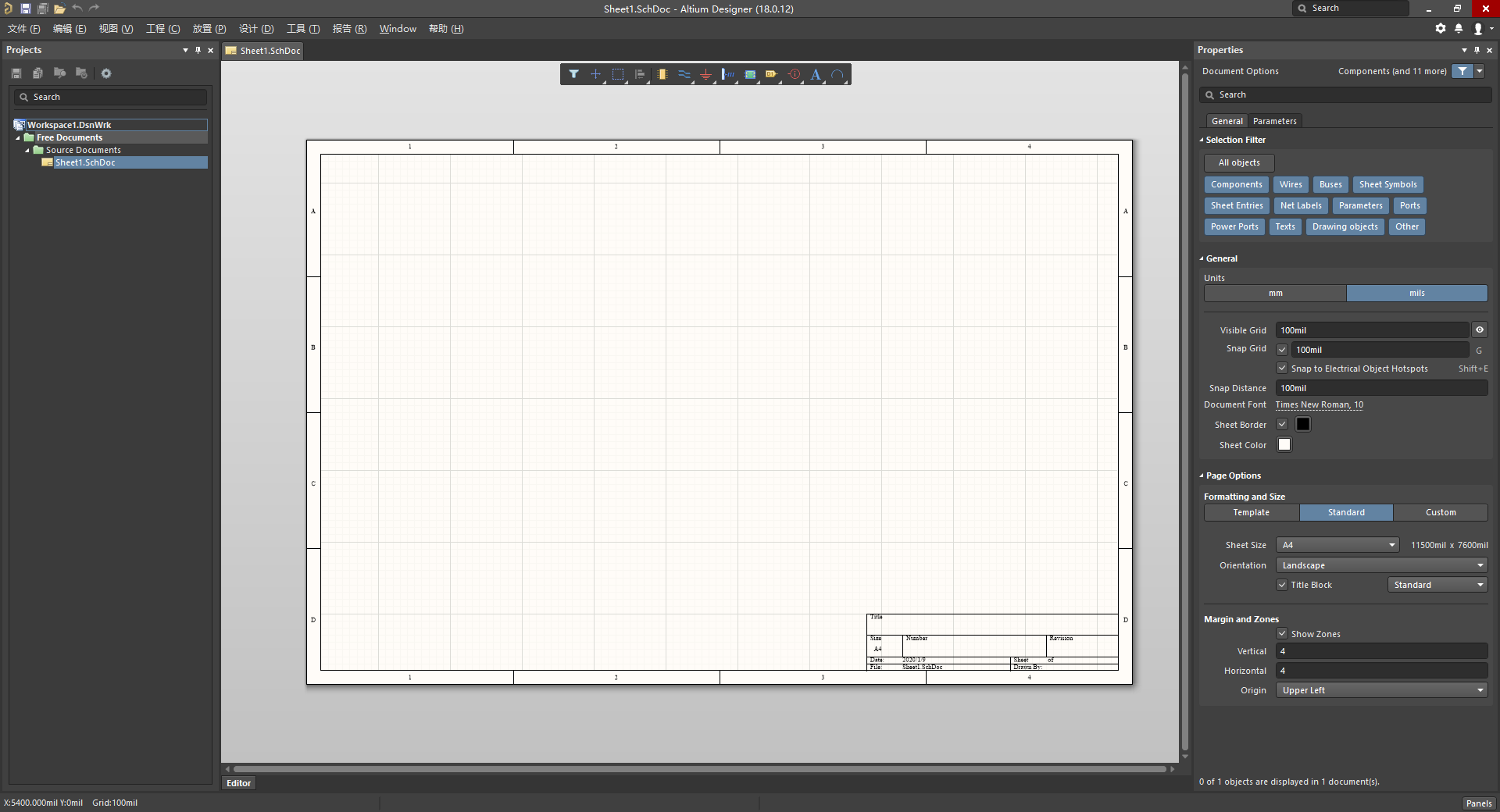

出现如下视图：

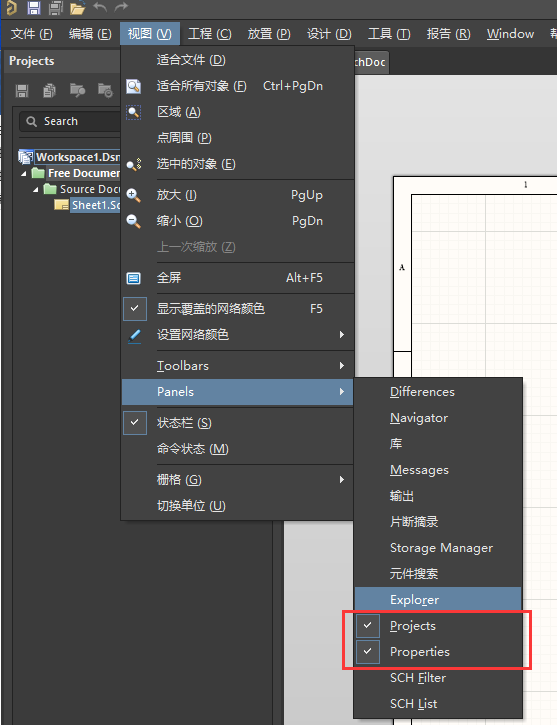

如果没有左边工程列表和右边属性列表可以在视图中勾选：

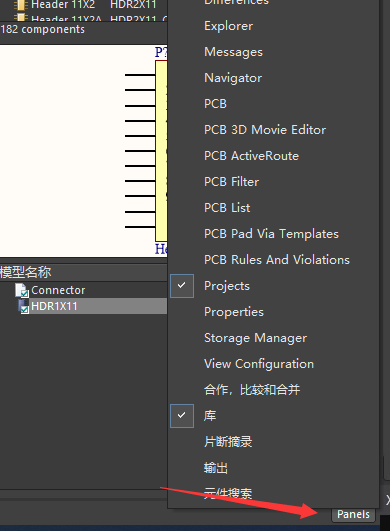

或者在软件的最右下角由如下按钮，也可以选择打开的视图：
设置原理图参数

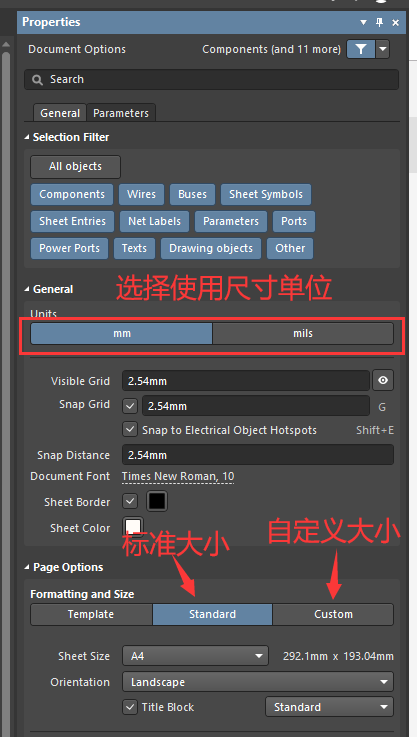

在右侧属性列表中由一些基本设置：

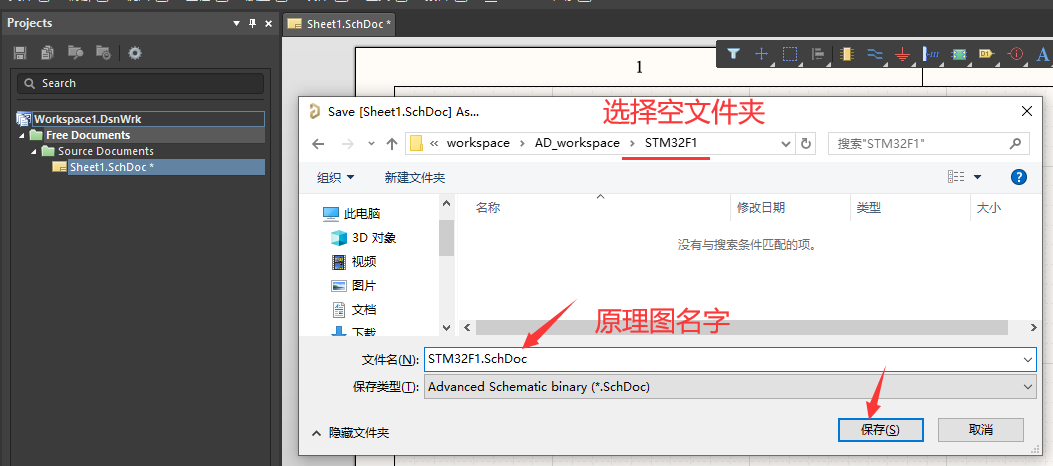

然后Ctrl+S保存文件：
保存好后就可以开始原理图绘制。
元器件库

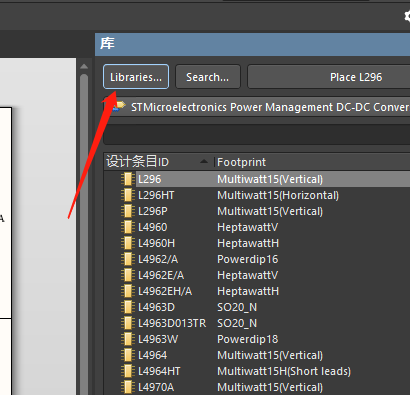

添加现有原理图库

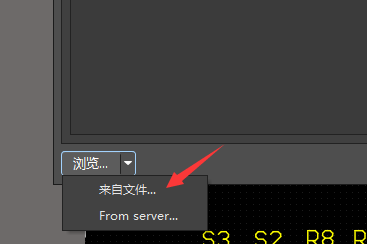

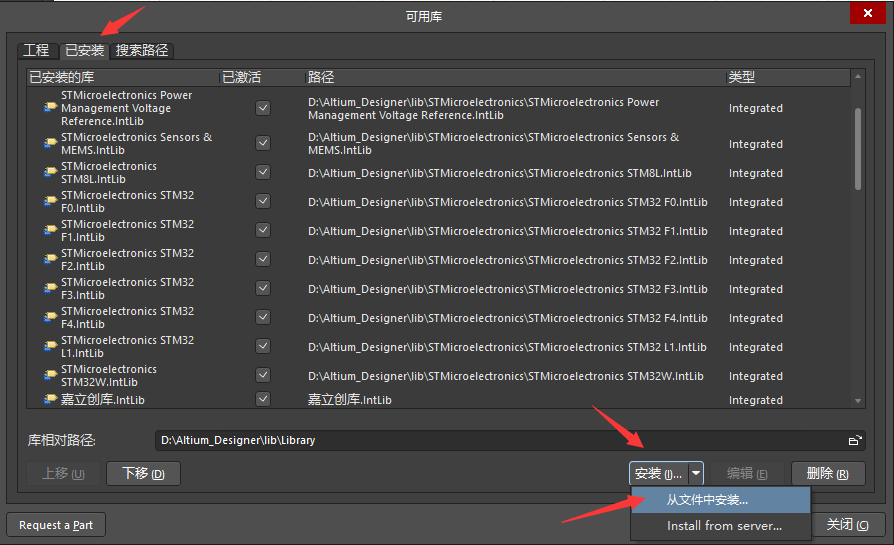

外部原理图库添加方法。
自己绘制

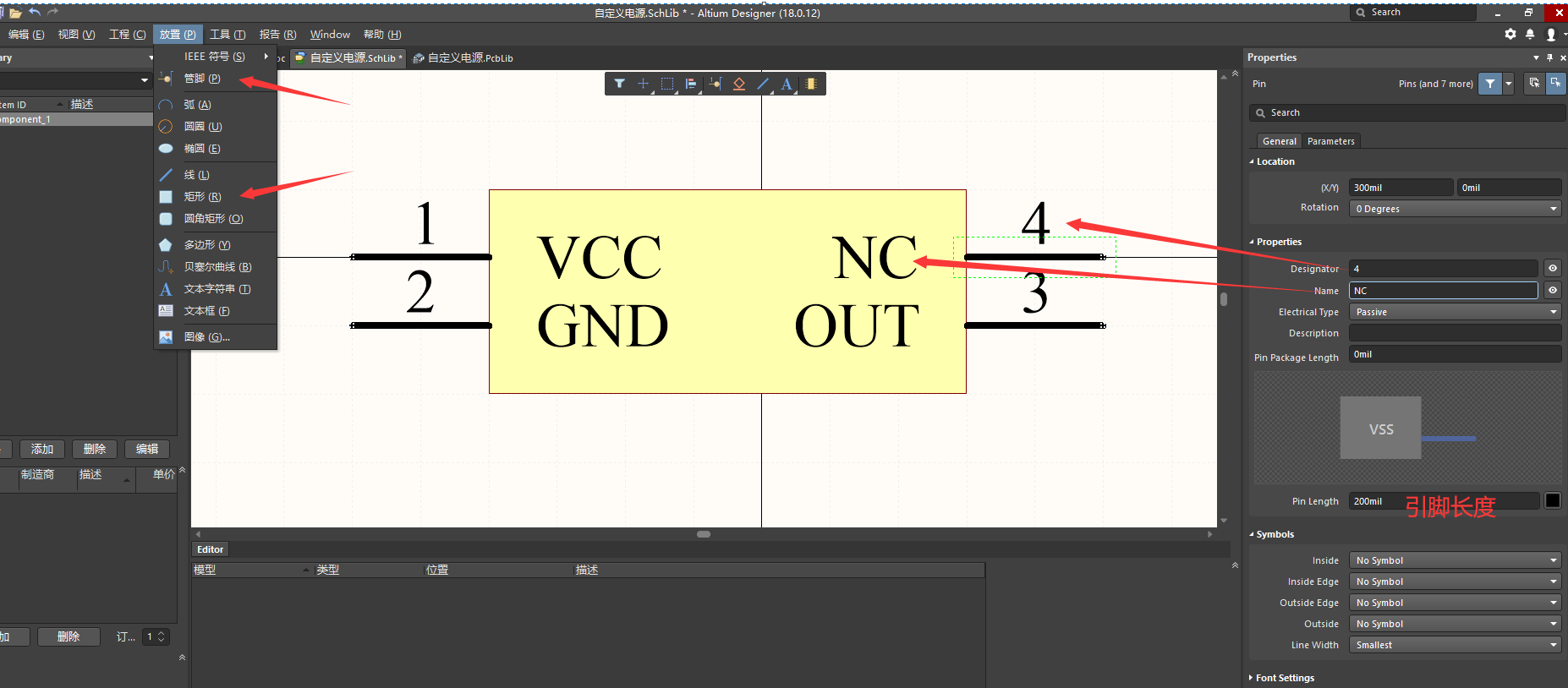

以最简单的4脚芯片为例，四个引脚：VCC,GND,OUT,NC，放置一个矩形，四个管脚：
然后Ctrl+S保存文件：

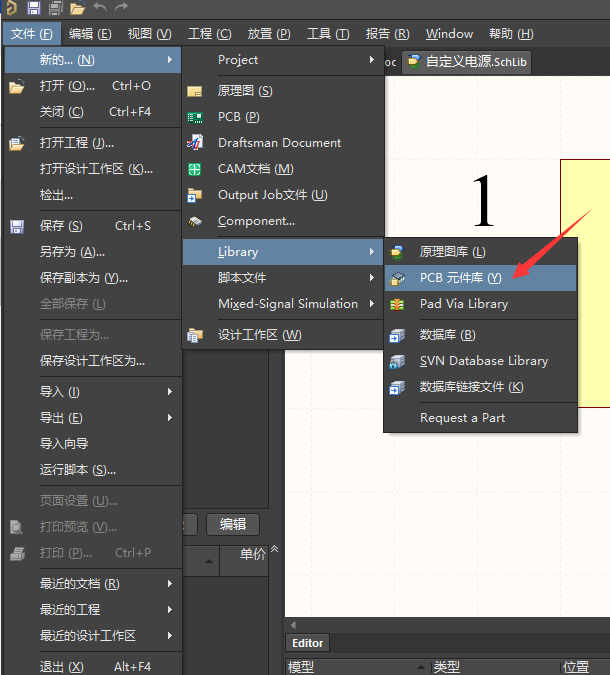

绘制对应PCB库
Ctrl+S保存文件到上面元器件库一路径下，名字命名和他一致。

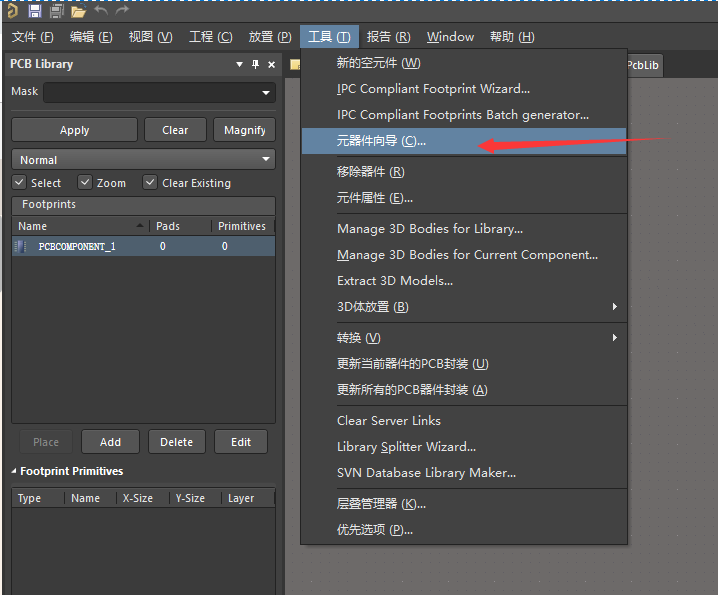

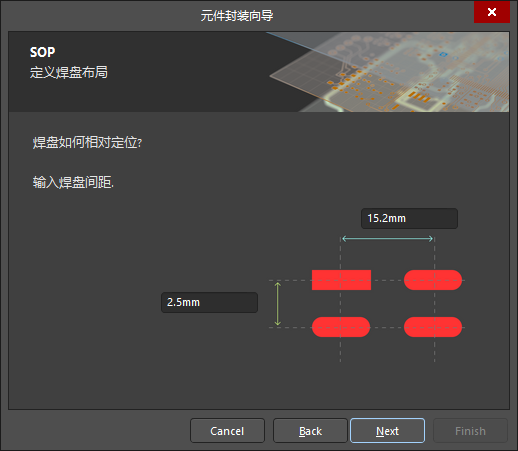

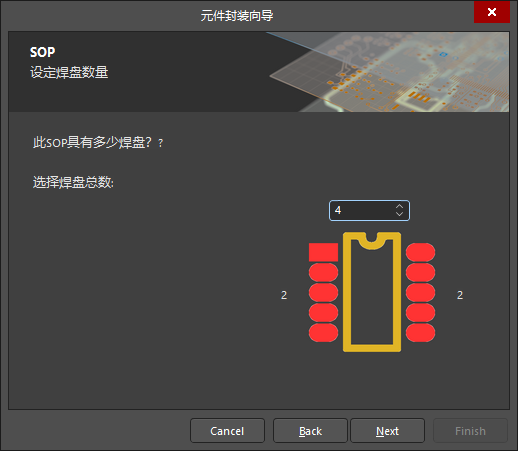

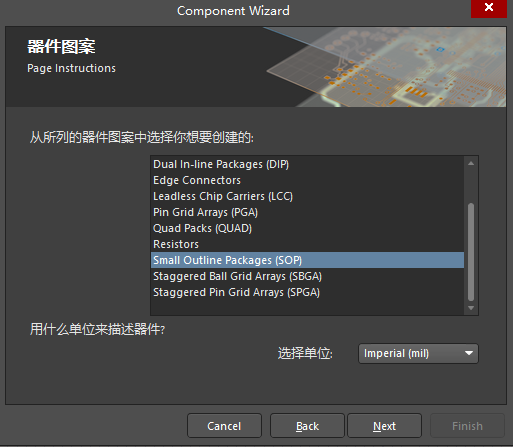

如果是标准的芯片样式可以选择元器件向导：

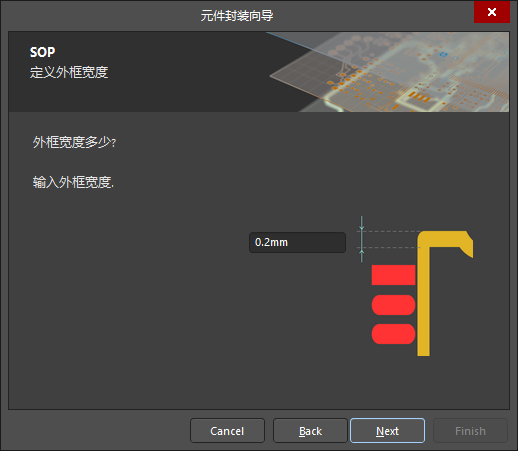

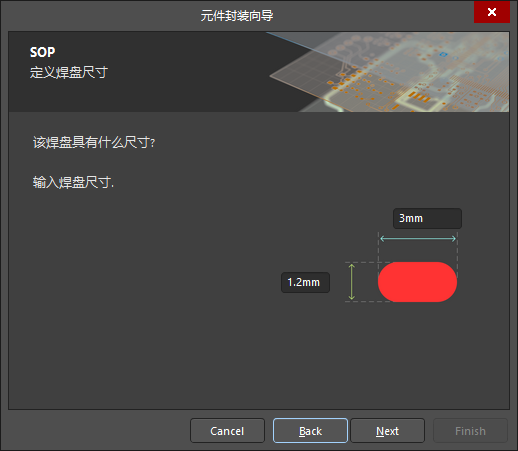

选择是直插还是贴片，可以修改尺寸单位：

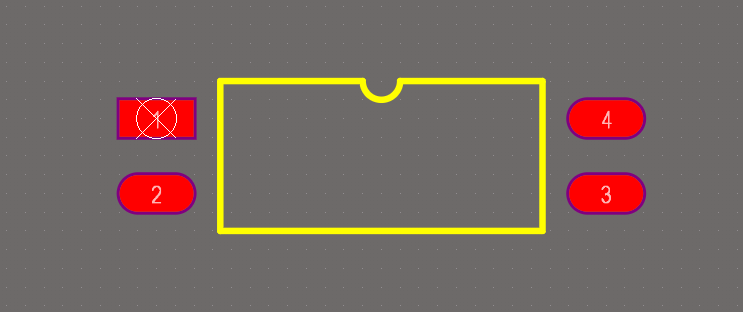

完成后就是这样：
如果是类似1117那种不规则的形状可以自己画，当然组好用游标卡尺或者详细的尺寸表照着画。

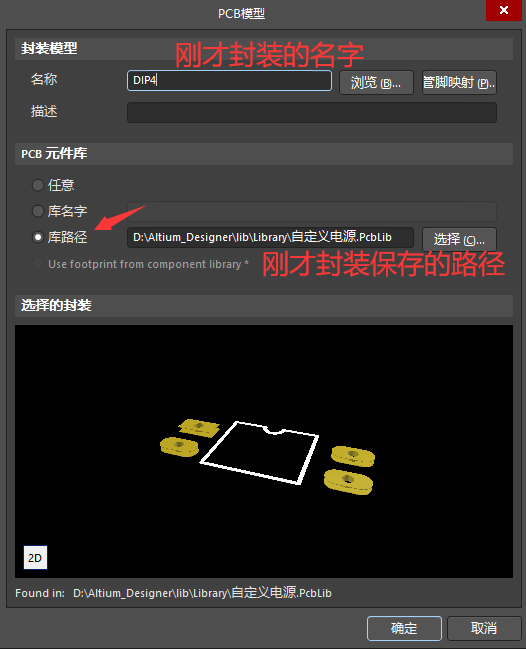

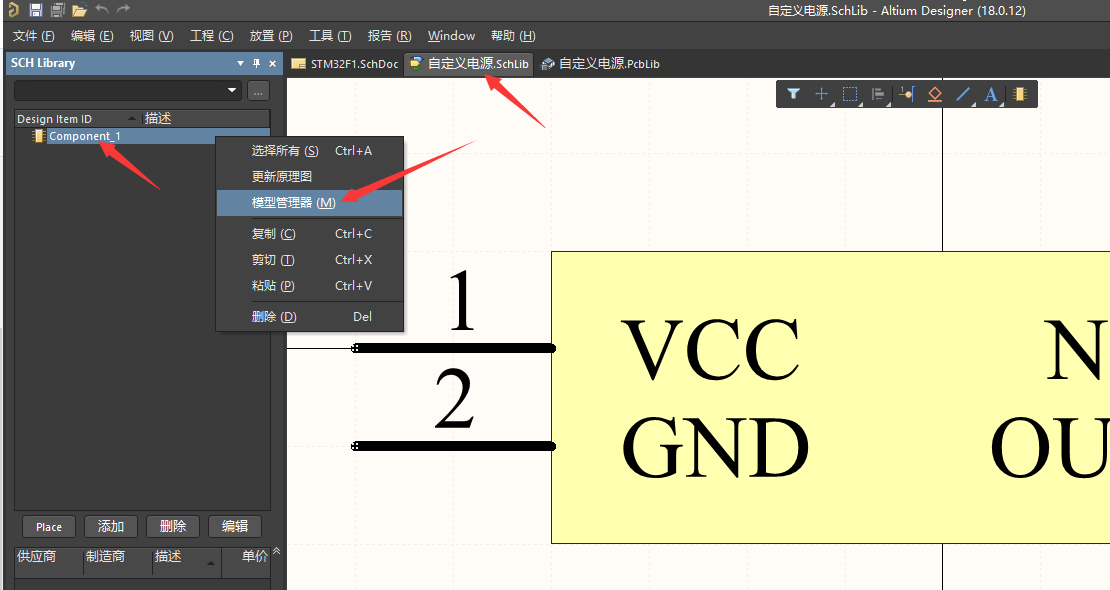

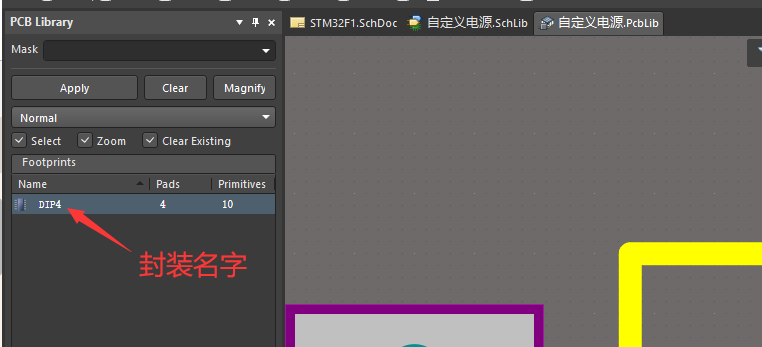

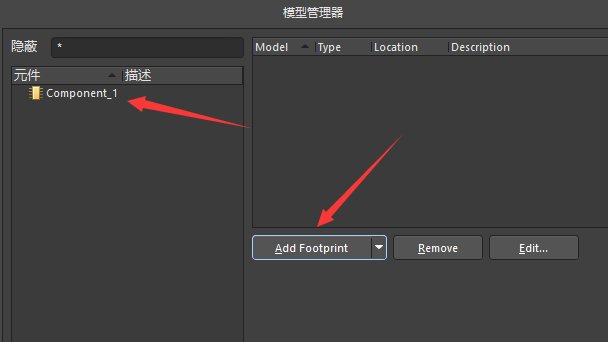

把封装和原理图关联：
点击确定后保存文件。
添加自定义元件库
选择刚才新建的原理图库和PCB库点击打开：

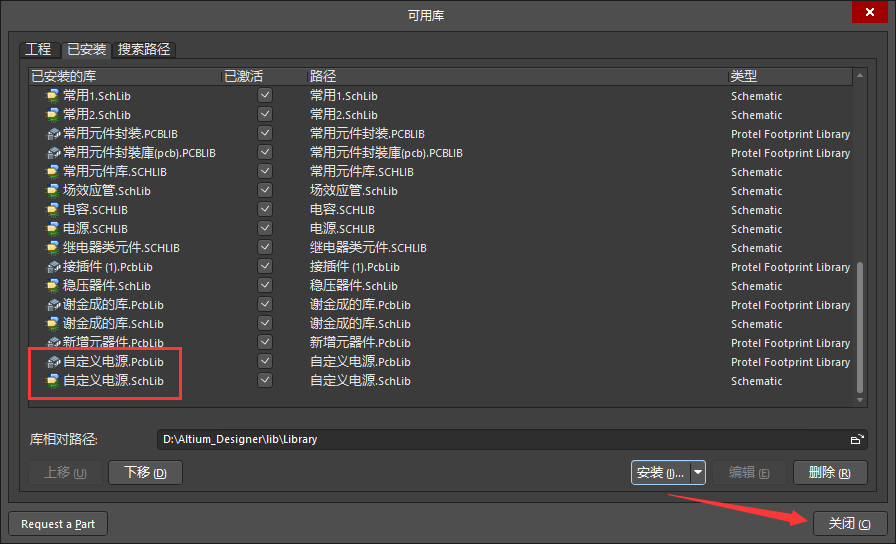

如果出现在列表即可关闭窗口：

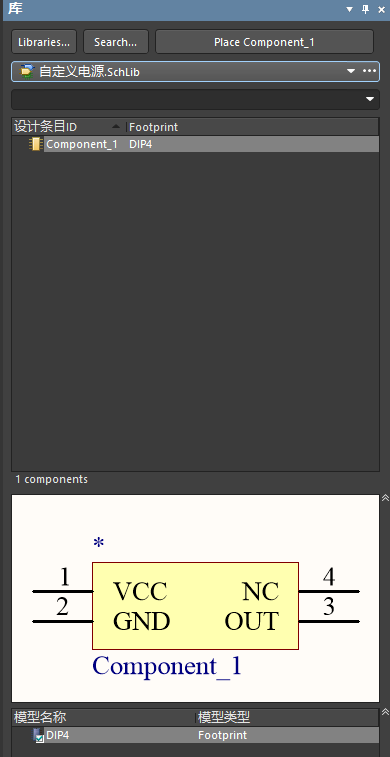

就可以使用刚才画的元件了：
原理图绘制
快捷键使用Ctrl+W可切换为布线，Esc退出布线。

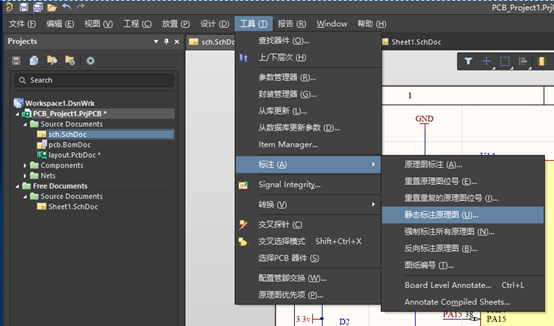

标注

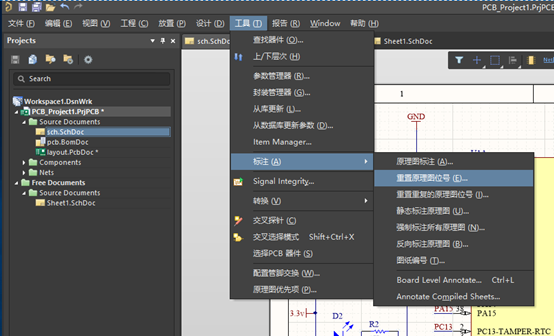

先重置去除已有的：

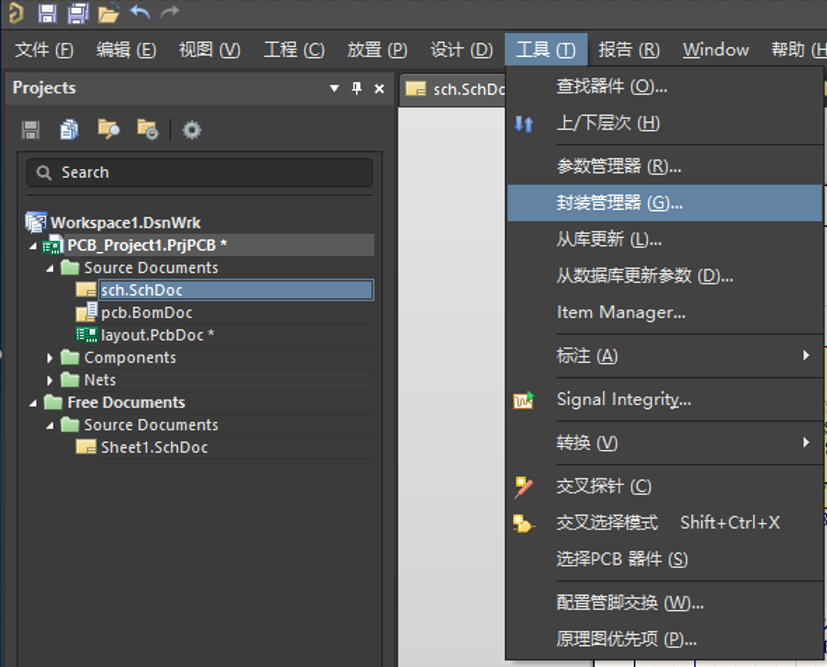

检查所有元器件是否都有封装：

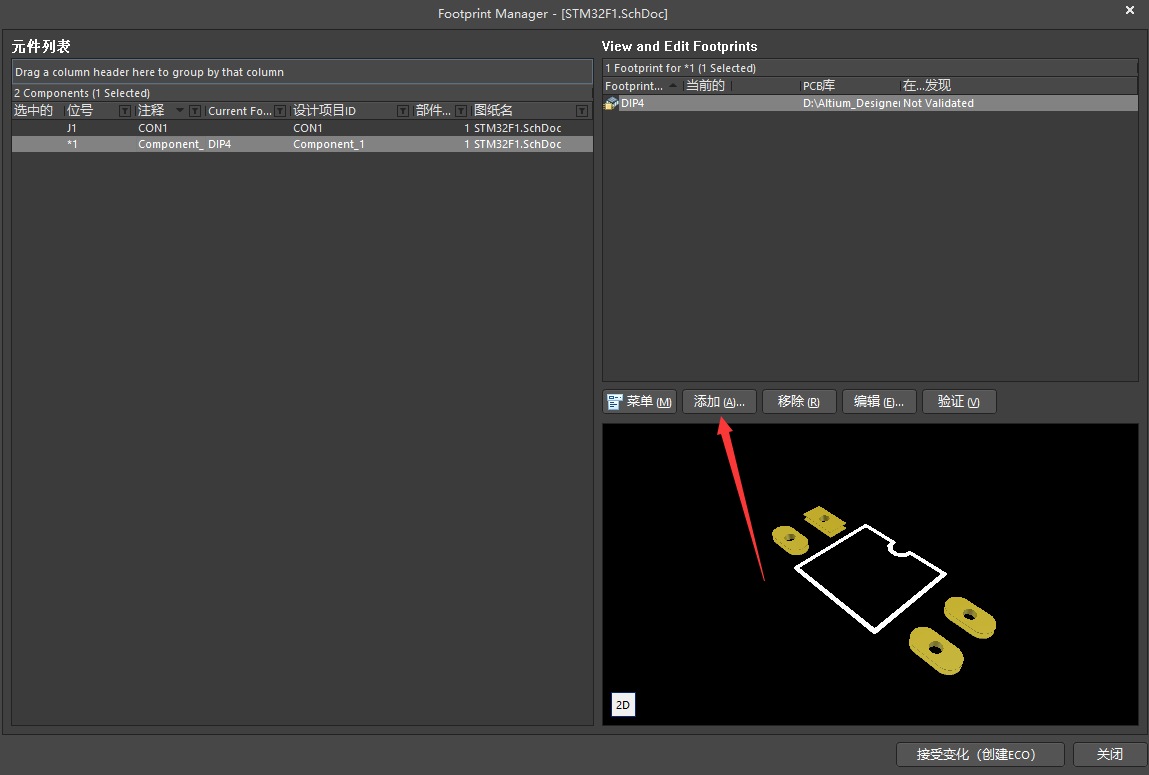

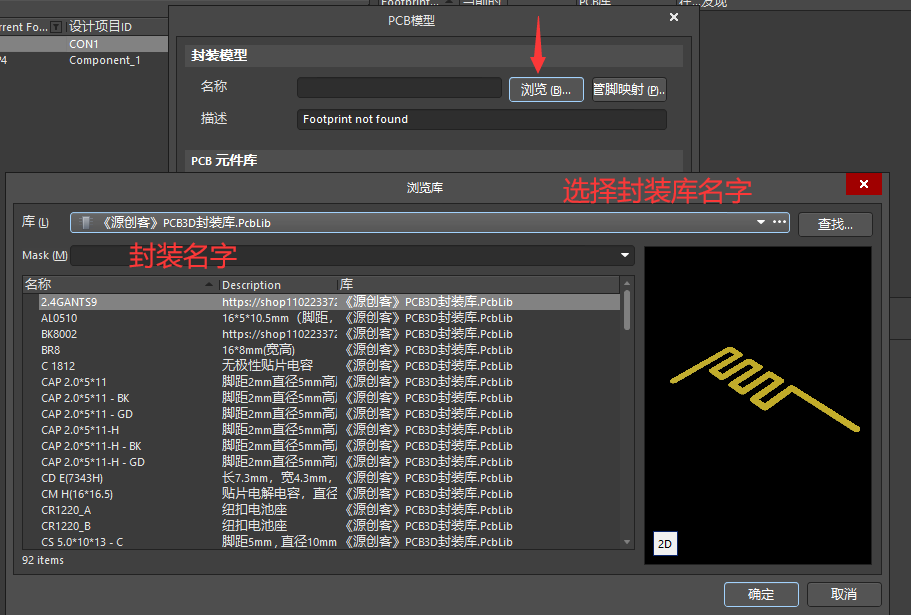

没有的可以添加：

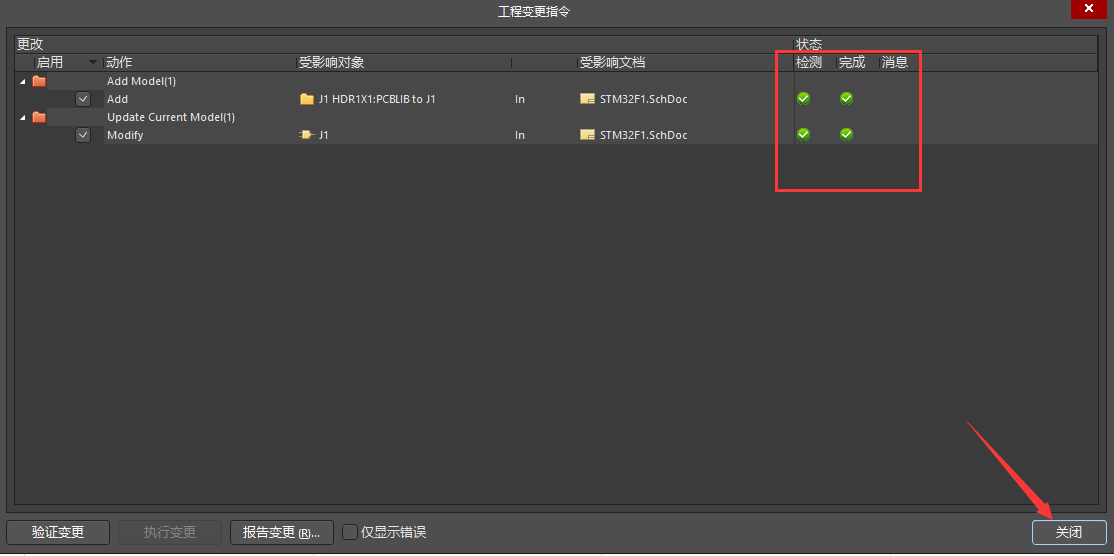

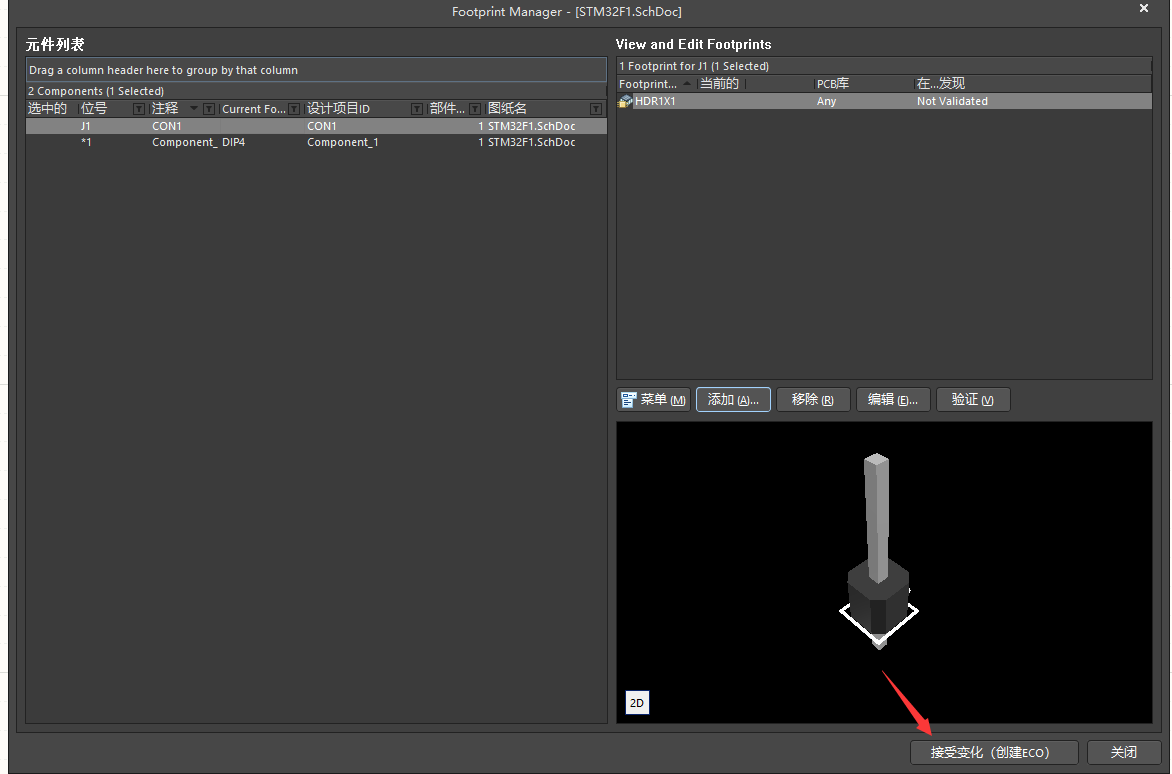

选择完后，点击接受变化：
检查无误后点击点击关闭：
最简单的原理图就先这样，然后把它Layout。
Layout

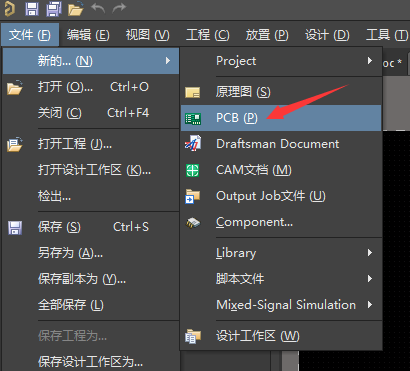

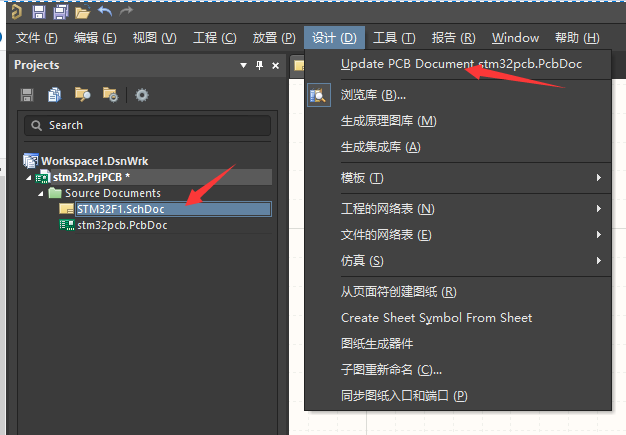

新建PCB并保存文件

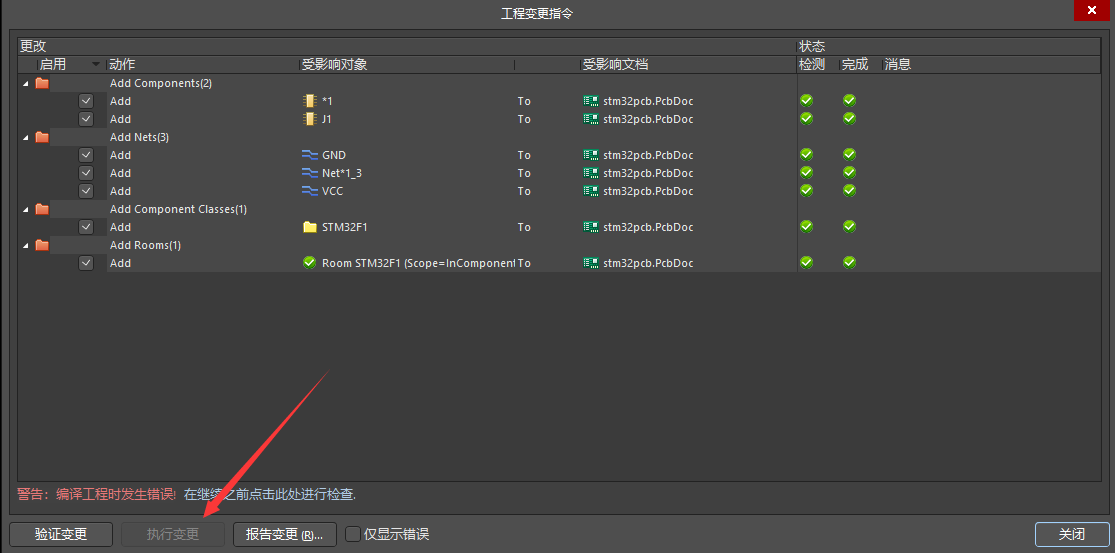

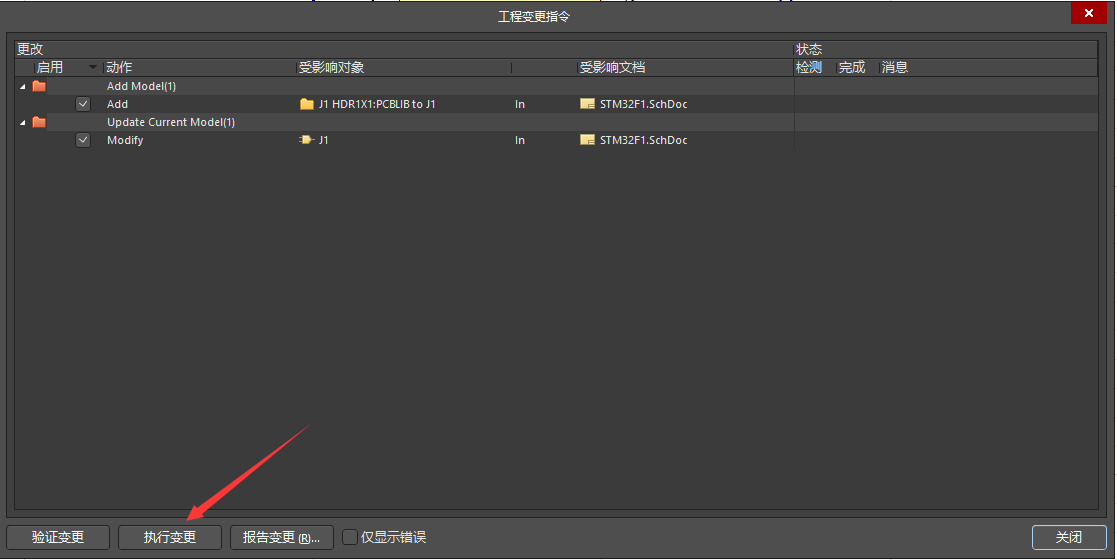

执行变更后关闭：

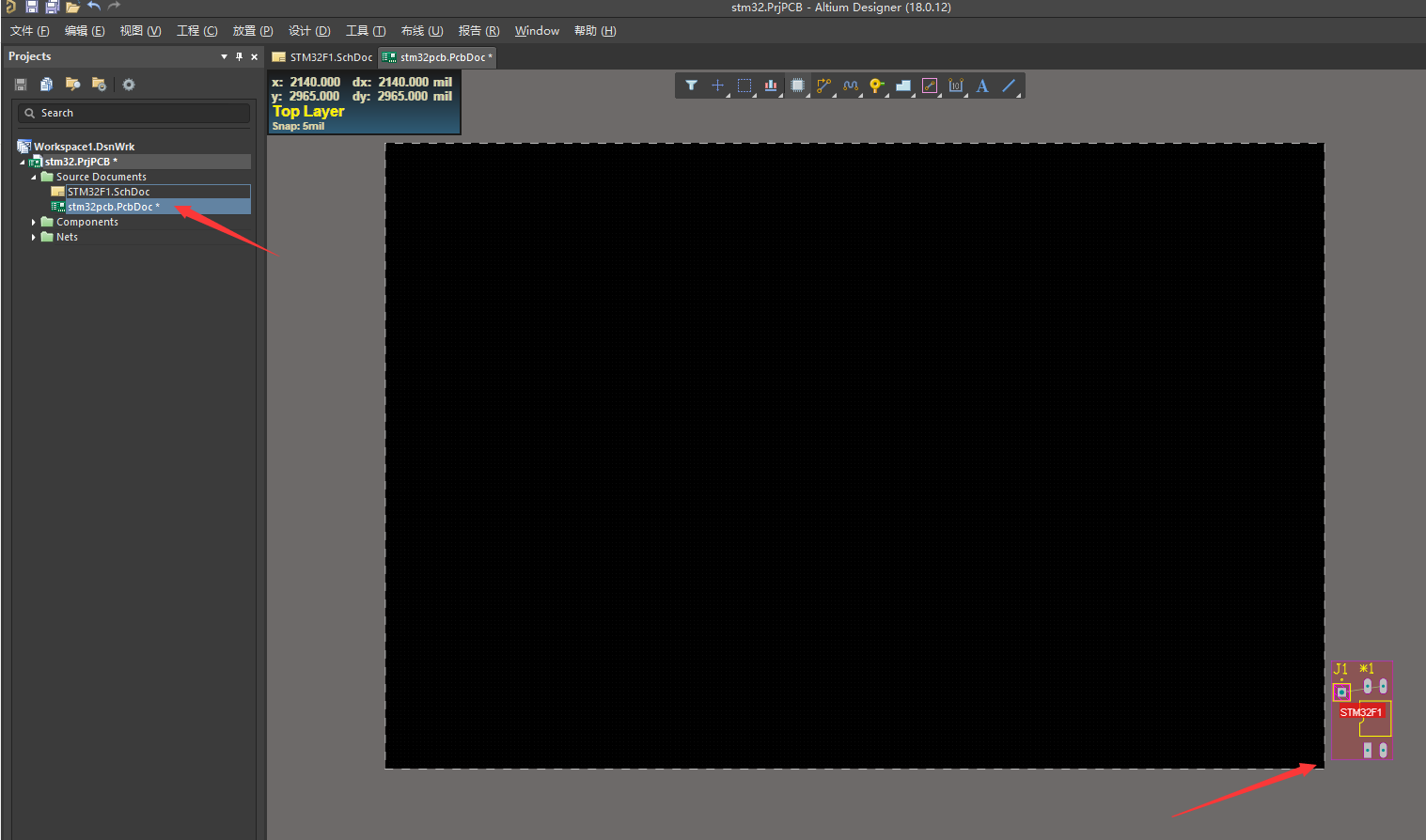

在Pcb文件中就可以看到所有器件了：

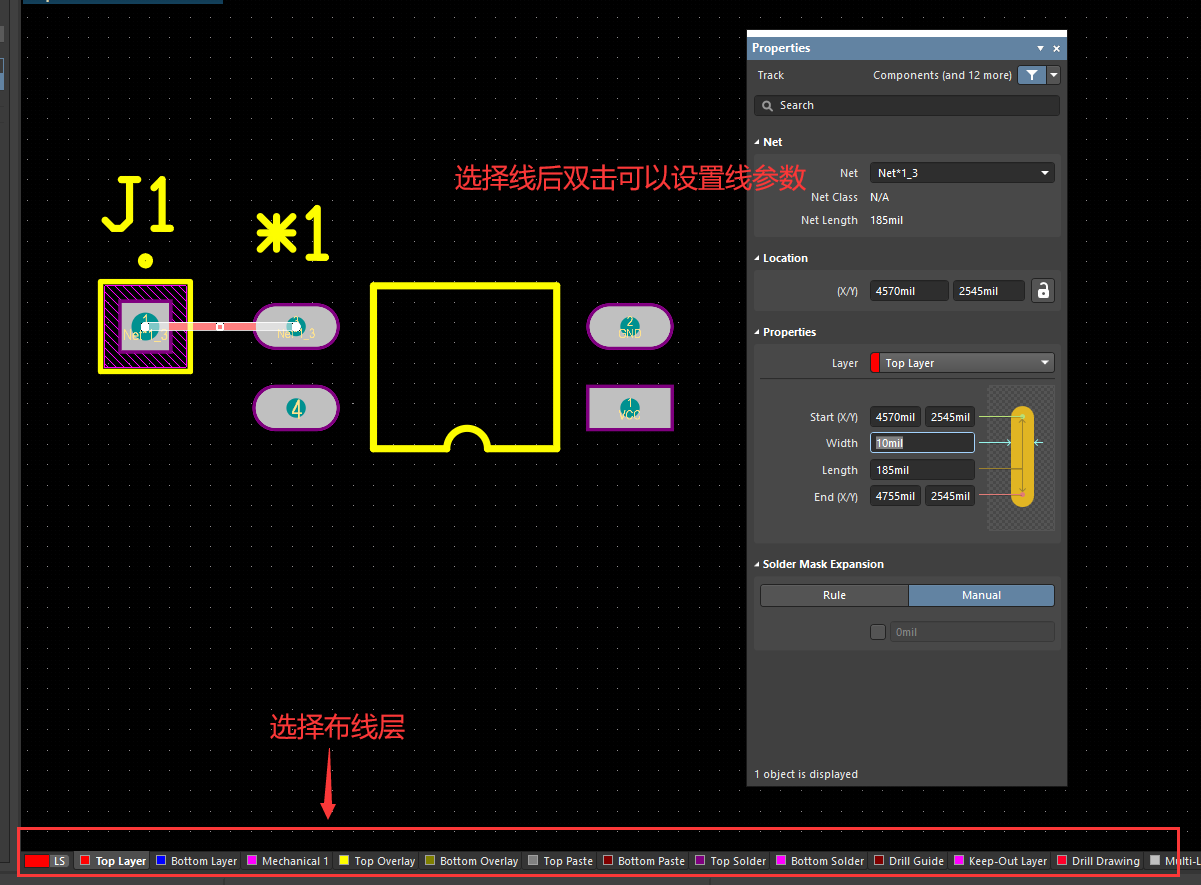

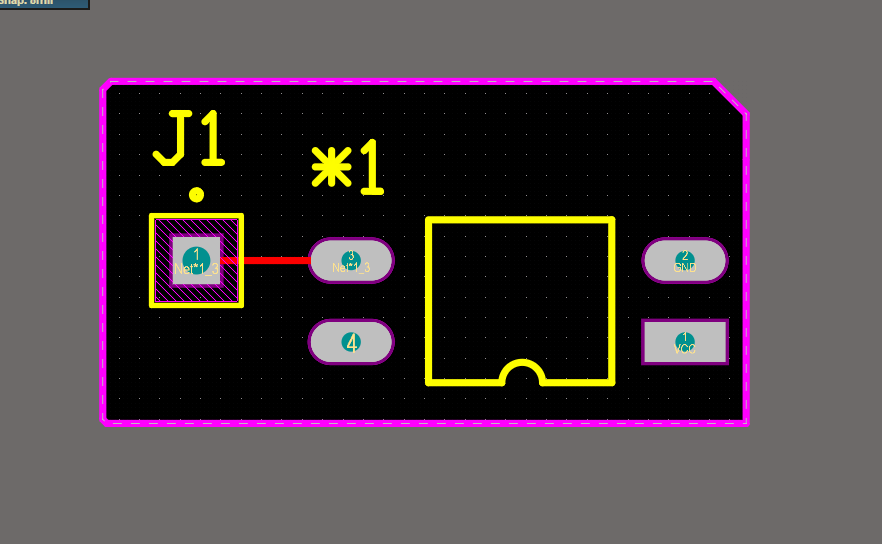

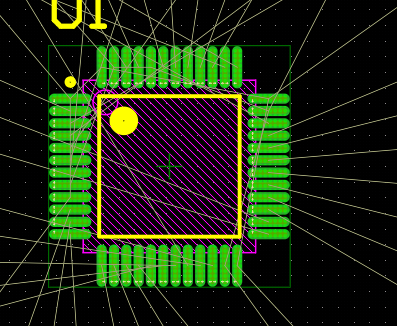

点击选中红色底框，然后Delete，把器件放置到合适位置开始连线：
P+T：连线模式（PCB）
Ctrl+W：连线模式（原理图/PCB）
Ctrl+M：测距
Shift+C：清除测距
Shift+S：切换层显示
Ctrl+F：翻转
裁剪PCB大小

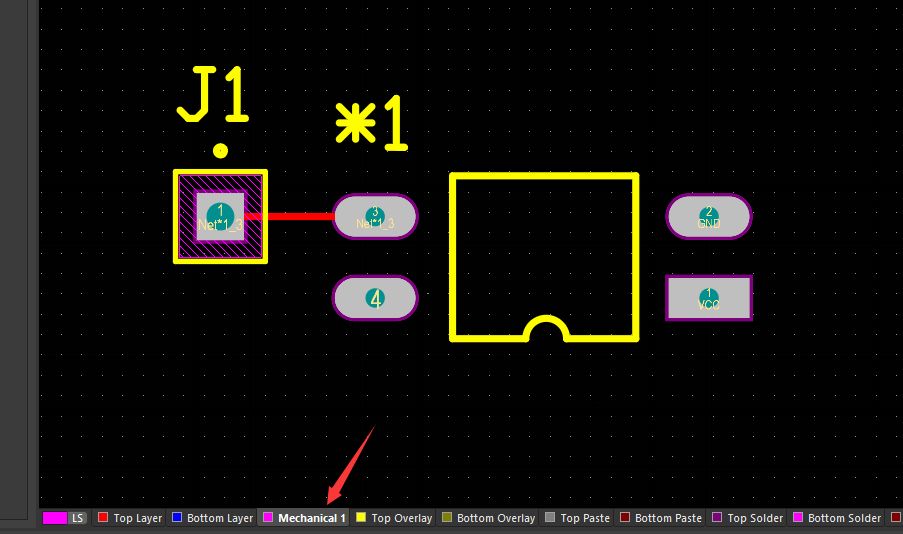

选择电气层：
圈出区域：

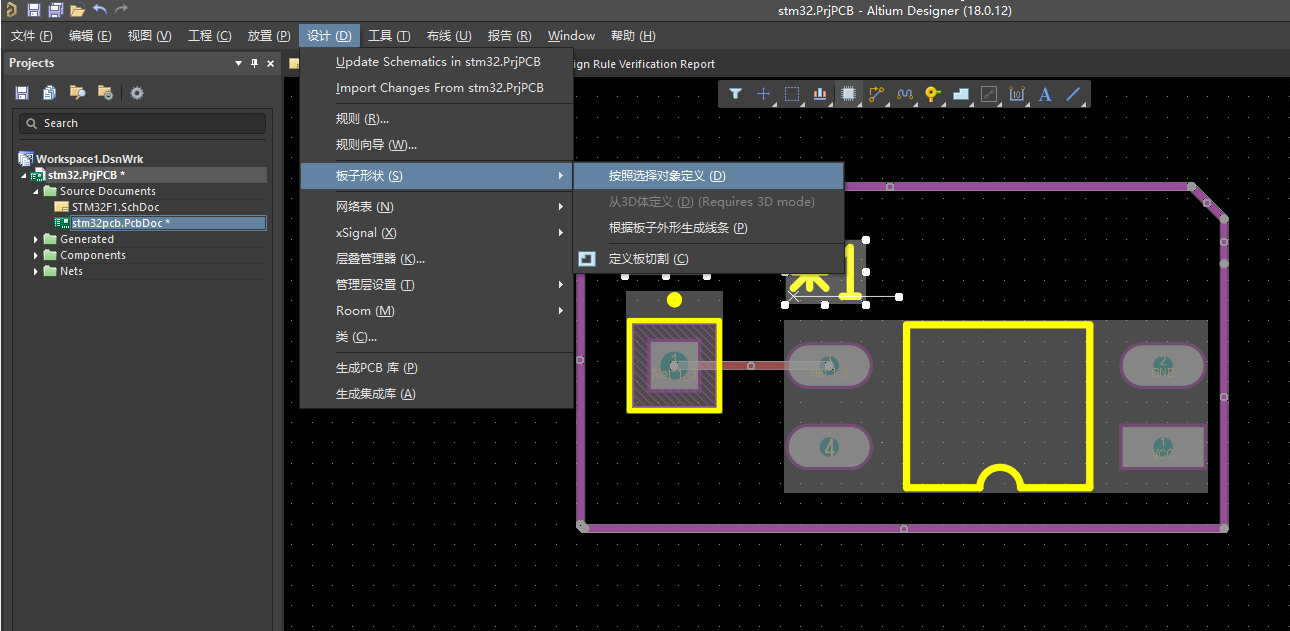

然后Ctrl+A选中所有，再按如下操作即可：

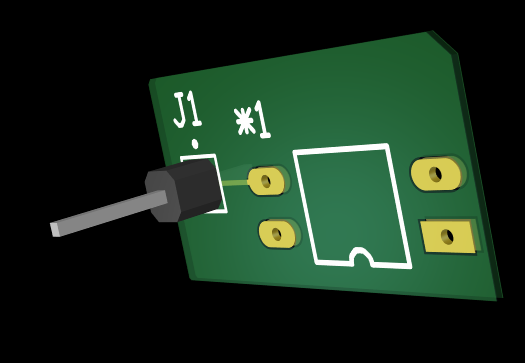

切换到3D模式下可以看到板子的形状预览，按住Shift,然后用鼠标右键就可以切换查看角度：

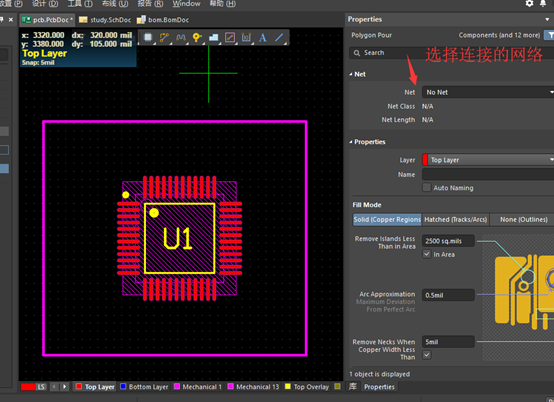

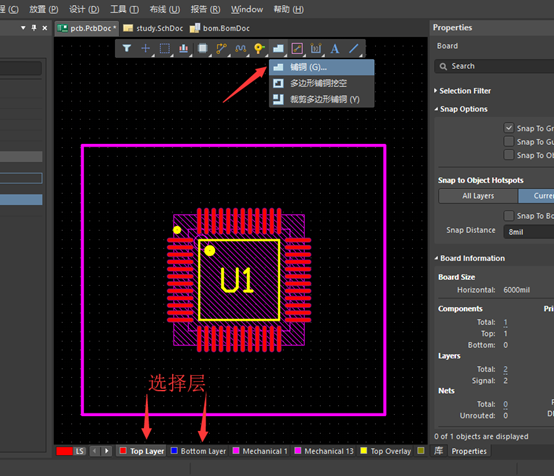

覆铜

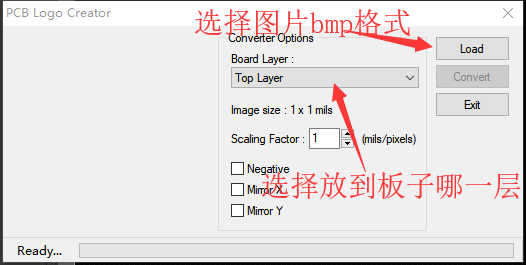

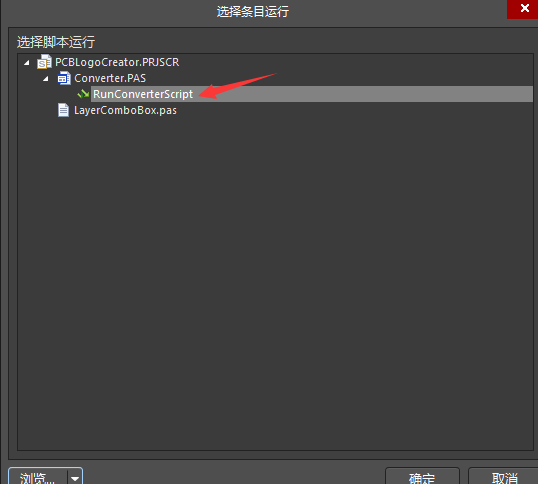

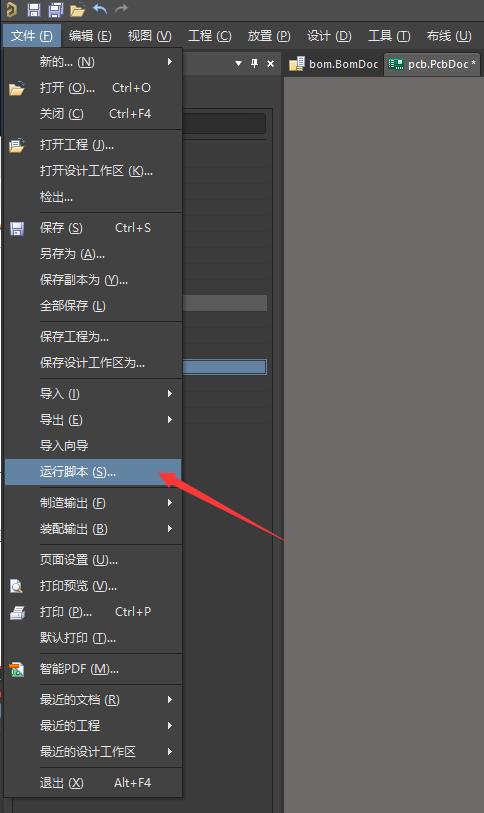

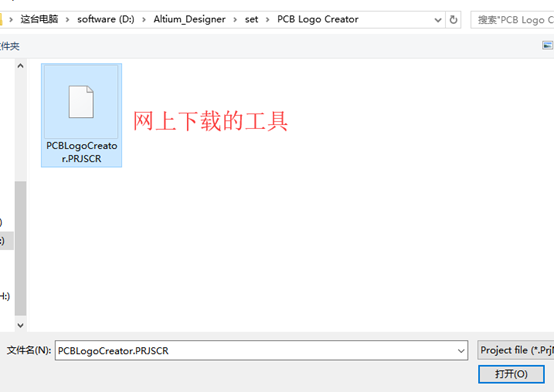

添加Logo
规则

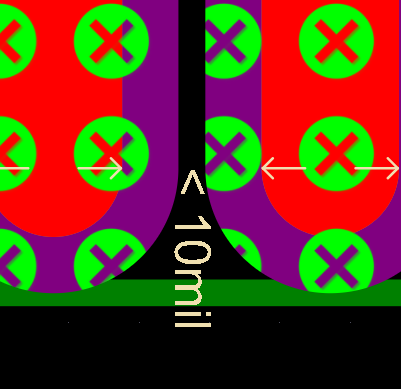

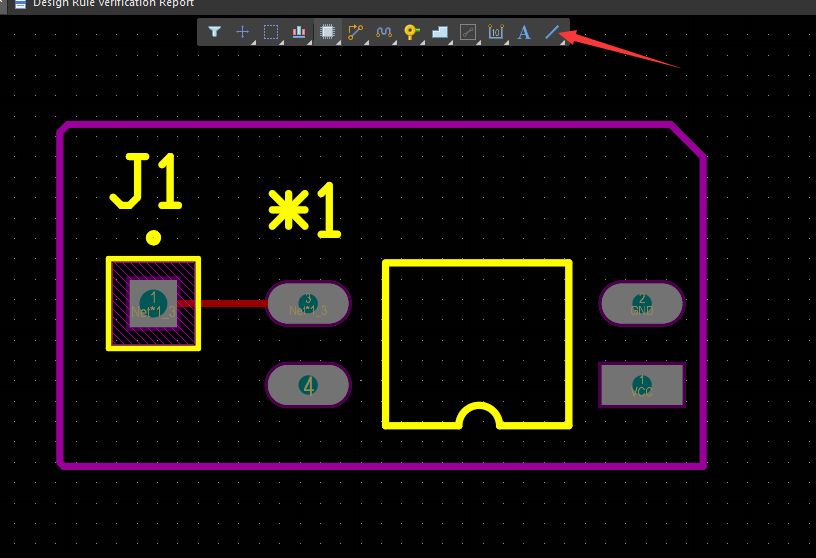

如果类有如下的绿色：
表示违反规则，放大看会看到提示说需要小于10mil：

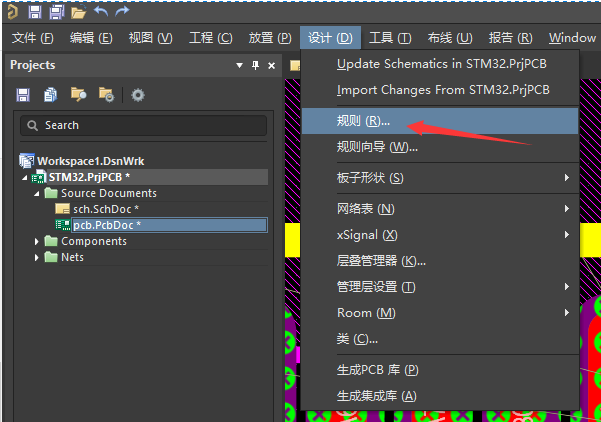

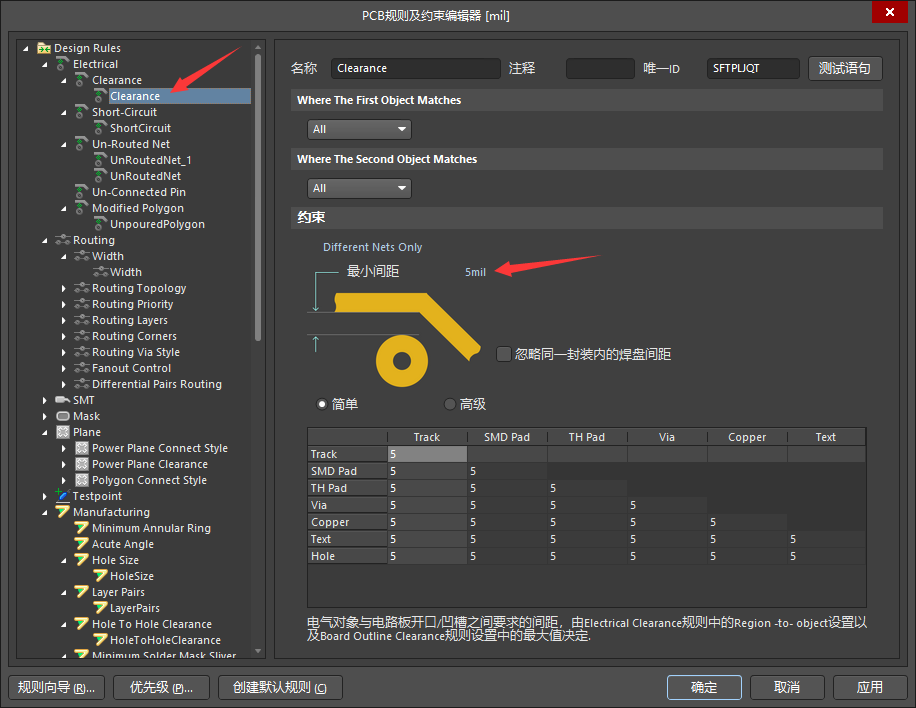

修改检查的规则：
