springcloud之熔断器hystrix及服务监控Dashboard

由 天大地大妈咪最大 提交于 2020-01-14 00:12:33

文章目录

一、服务雪崩效应

当一个请求依赖多个服务的时候：

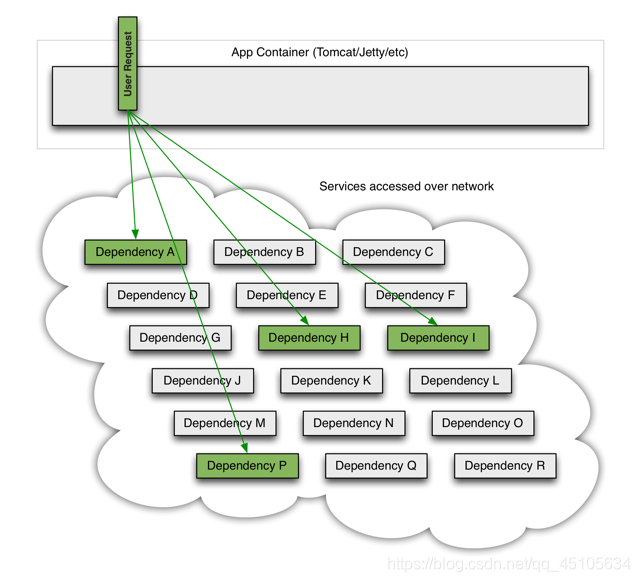

正常情况下的访问（图解）
在这里插入图片描述

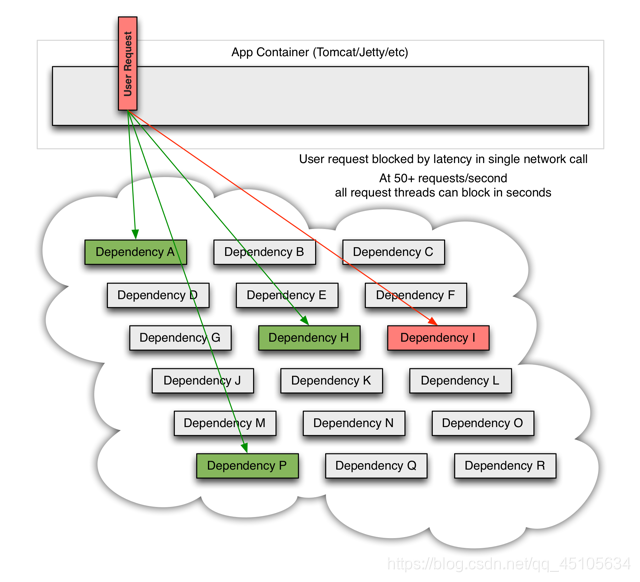

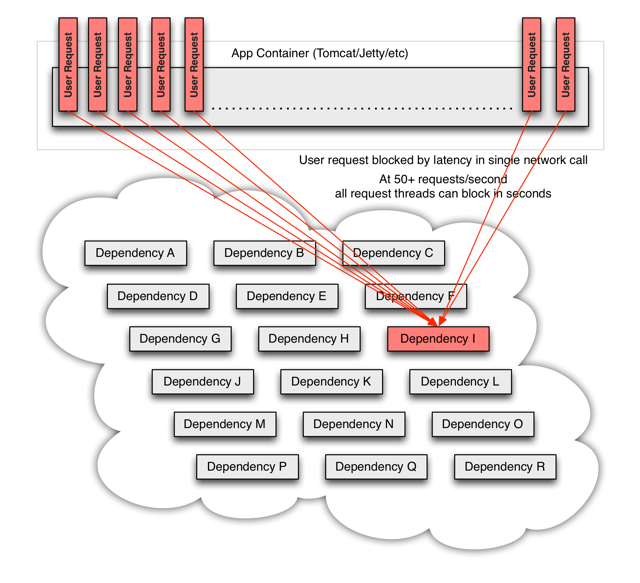

但是，当请求的服务中出现无法访问、异常、超时等问题时（图中的I），那么用户的请求将会被阻塞。
在这里插入图片描述

如果多个用户的请求中，都存在无法访问的服务，那么他们都将陷入阻塞的状态中。
在这里插入图片描述
Hystrix的引入，可以通过服务熔断和服务降级来解决这个问题。

二、服务熔断服务降级

Hystrix断路器简介

hystrix对应的中文名字是“豪猪”，豪猪周身长满了刺，能保护自己不受天敌的伤害，代表了一种防御机制，这与hystrix本身的功能不谋而合，因此Netflix团队将该框架命名为Hystrix，并使用了对应的卡通形象做作为logo。
在这里插入图片描述
在一个分布式系统里，许多依赖不可避免的会调用失败，比如超时、异常等，如何能够保证在一个依赖出问题的情况下，不会导致整体服务失败，这个就是Hystrix需要做的事情。Hystrix提供了熔断、隔离、Fallback、cache、监控等功能，能够在一个、或多个依赖同时出现问题时保证系统依然可用。

Hystrix服务熔断服务降级@HystrixCommand fallbackMethod

熔断机制是应对雪崩效应的一种微服务链路保护机制。
当某个服务不可用或者响应时间超时，会进行服务降级，进而熔断该节点的服务调用，快速返回自定义的错误影响页面信息。
实例：
写一个新的带服务熔断的服务提供者项目 microservice-student-provider-hystrix-1004
导入pom依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>com.ljy</groupId>
        <artifactId>microservice</artifactId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <artifactId>microservice-student-provider-hystrix-1004</artifactId>

    <properties>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-data-jpa</artifactId>
        </dependency>
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-tomcat</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>druid-spring-boot-starter</artifactId>
        </dependency>
        <!--  修改后立即生效，热部署  -->
        <dependency>
            <groupId>org.springframework</groupId>
            <artifactId>springloaded</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
        </dependency>
        <dependency>
            <groupId>com.ljy</groupId>
            <artifactId>microservice-common</artifactId>
            <version>1.0-SNAPSHOT</version>
            <scope>compile</scope>
        </dependency>

        <!--添加注册中心Eureka相关配置-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-eureka</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-config</artifactId>
        </dependency>

        <!-- actuator监控引入 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <!--Hystrix相关依赖-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix</artifactId>
        </dependency>


    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

添加application.yml中的配置（与之前所创建的生产者没有太大的区别，改一下端口号即可）

server:
  port: 1004
  context-path: /
spring:
  datasource:
    type: com.alibaba.druid.pool.DruidDataSource
    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://localhost:3306/class_?useUnicode=true&characterEncoding=utf8
    username: root
    password: 123
  jpa:
    show-sql: true
  application:
    name: microservice-student
  profiles: provider-1004

eureka:
  instance:
    hostname: localhost
    appname: microservice-student
    instance-id: microservice-student:1004
    prefer-ip-address: true
  client:
    service-url:
      defaultZone: http://eureka2001.ljy.com:2001/eureka/,http://eureka2002.ljy.com:2002/eureka/,http://eureka2003.ljy.com:2003/eureka/
info:
  groupId: com.ljy.testSpringcloud
  artifactId: microservice-student-provider-1001
  version: 1.0-SNAPSHOT
  userName: http://ljy.com
  phone: 123456

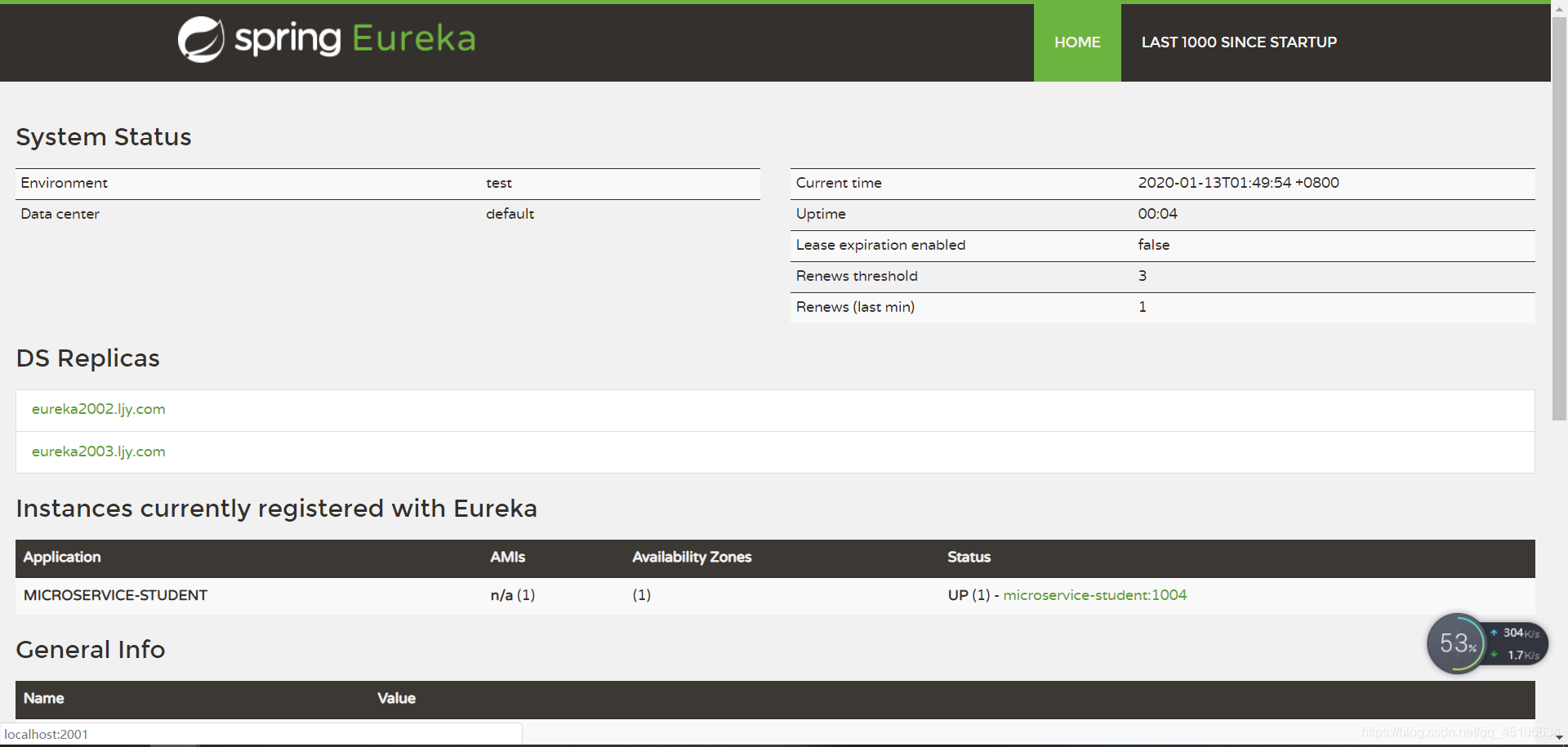

在这里插入图片描述
在启动类中添加服务熔断的注解（@EnableCircuitBreaker）

package com.ljy.microservicestudentproviderhystrix1004;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.autoconfigure.domain.EntityScan;
import org.springframework.cloud.client.circuitbreaker.EnableCircuitBreaker;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;

@EnableCircuitBreaker
@EntityScan("com.ljy.*.*")
@EnableEurekaClient
@SpringBootApplication
public class MicroserviceStudentProviderHystrix1004Application {

    public static void main(String[] args) {
        SpringApplication.run(MicroserviceStudentProviderHystrix1004Application.class, args);
    }

}

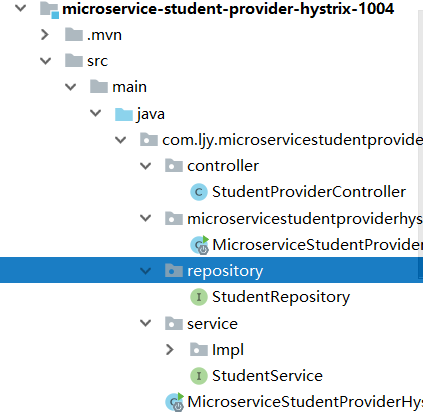

将之前在三合一生产者工程中的方法等复制到新创建的工程中，并添加服务熔断的方法。
在这里插入图片描述
StudentProviderController.java

/**
     * 测试hystrix服务降级
     * @return
     * @throws InterruptedException
     */
    @ResponseBody
    @GetMapping(value = "/hystrix")
    @HystrixCommand(fallbackMethod = "hystrixFallback")
    public Map<String,Object> hystrix()throws InterruptedException{
//        Thread.sleep(2000);
        Map<String,Object> map=new HashMap<String,Object>();
        map.put("code",200);
        map.put("info","工号【"+port+"】正在为您服务");
        return map;    }


    public Map<String,Object> hystrixFallback() throws InterruptedException{
        Map<String,Object> map=new HashMap<String,Object>();
        map.put("code",500);
        map.put("info","系统【"+port+"】繁忙，稍后重试");
        return map;
    }

方法含义：这里正常访问 返回的是 200 业务数据xxxxx
但是我们这里Thread.sleep(2000) 模拟超时；
这里的话 我们加上@HystrixCommand注解 以及 fallbackMethod
表明这个方法我们在没有异常以及没有超时(hystrix默认1秒算超时)的情况，才返回正常的业务数据；
否则，进入我们fallback指定的本地方法，我们搞的是500 系统出错，稍后重试，有效的解决雪崩效应，以及返回给用户界面，很好的报错提示信息；

需要在消费端也写一个服务熔断的方法（microservice-student-consumer-80）
StudentConsumerController.java

/**
     * 测试hystrix服务降级
     * @return
     */
    @GetMapping(value = "/hystrix")
    @ResponseBody
    public Map<String,Object> hystrix(){
        return restTemplate.getForObject(SERVER_IP_PORT+"/student/hystrix/",Map.class);
    }

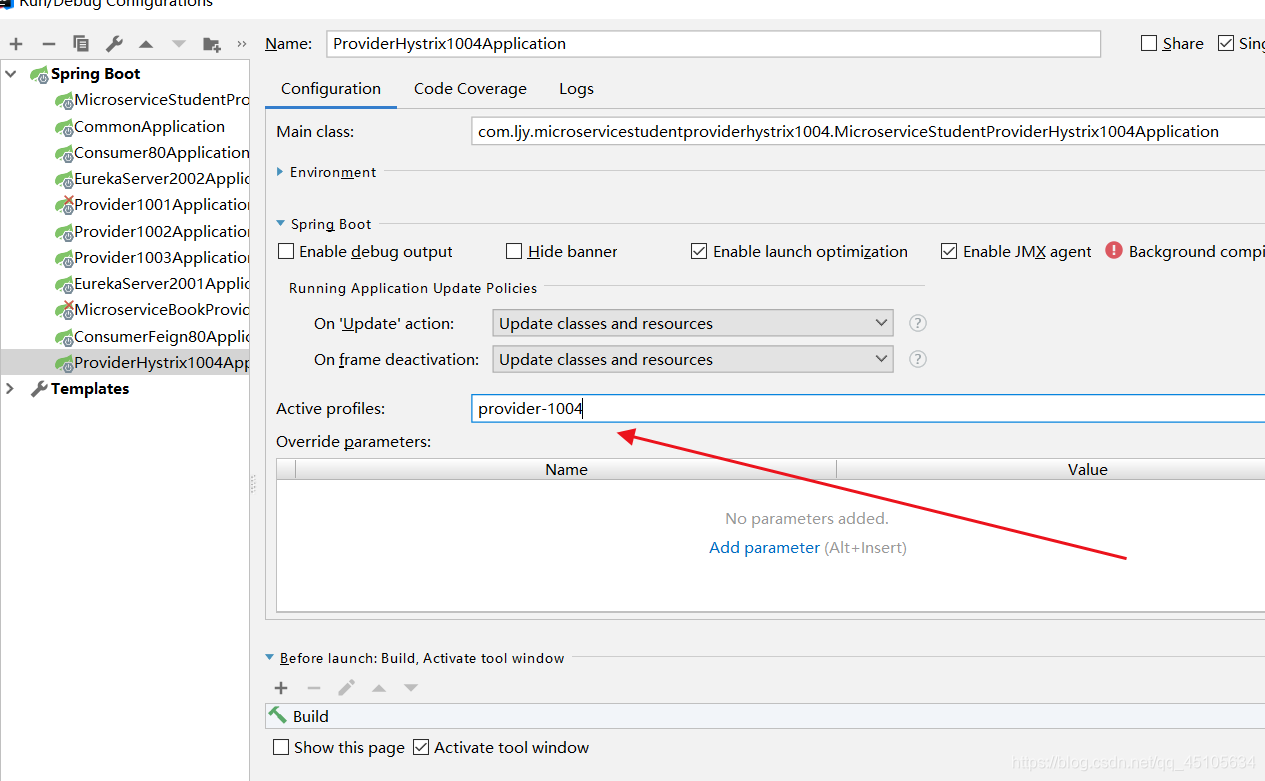

测试效果（注意：在测试时新创建的生产者需要去激活配置）

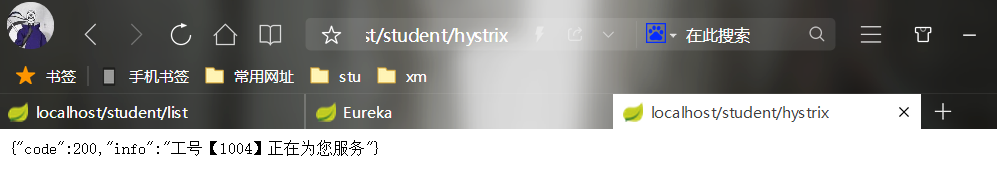

不睡眠的正常情况下：
在这里插入图片描述
在这里插入图片描述

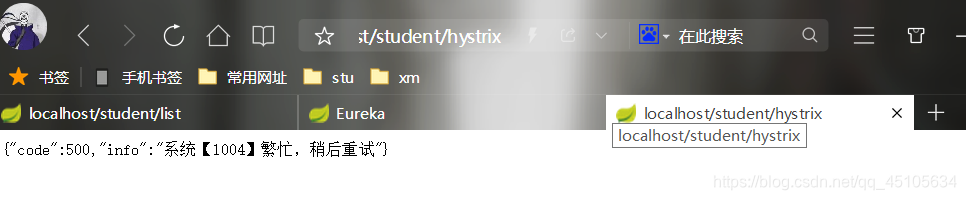

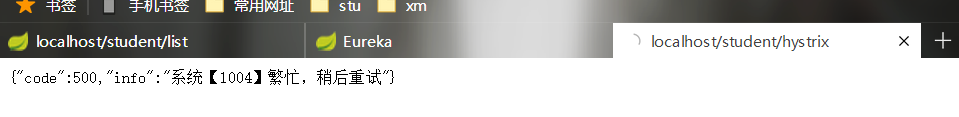

睡眠2秒Thread.sleep(2000);
在这里插入图片描述

三、hystrix默认超时时间设置

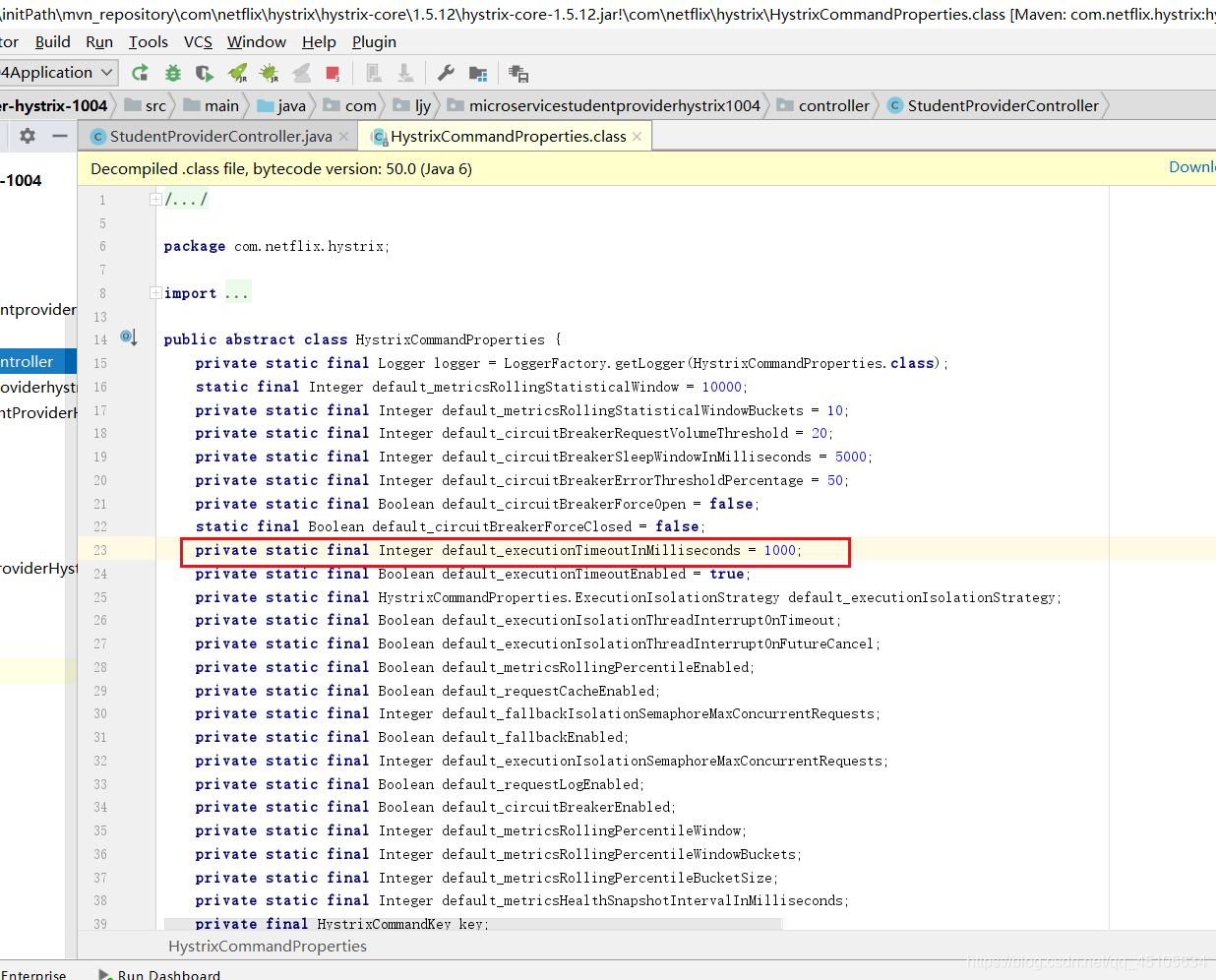

Hystrix默认超时时间是1秒，我们可以通过hystrix源码看到，
找到 hystrix-core.jar com.netflix.hystrix包下的HystrixCommandProperties类
default_executionTimeoutInMilliseconds属性局势默认的超时时间
在这里插入图片描述
如果系统里要自定义设置hystrix的默认时间的话，要在application.yml配置文件中添加配置

hystrix:
  command:
    default:
      execution:
        isolation:
          thread:
            timeoutInMilliseconds: 3000

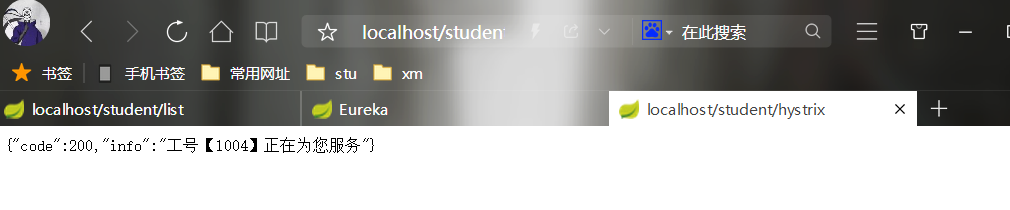

测试效果：
之前是被认定为雪崩，经过两秒后显示正常的效果
在这里插入图片描述
将生产者1004挂掉，然后把application.yml中自定义默认时间更改为1500，重新启动
在这里插入图片描述

四、hystrix服务监控dashboard

Hystrix服务监控Dashboard仪表盘
Hystrix提供了 准实时的服务调用监控项目Dashboard，能够实时记录通过Hystrix发起的请求执行情况，
可以通过图表的形式展现给用户看。

我们新建项目：microservice-student-consumer-hystrix-dashboard-90
加依赖：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>com.ljy</groupId>
        <artifactId>microservice</artifactId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <artifactId>microservice-student-consumer-hystrix-dashboard-90</artifactId>

    <properties>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
            <exclusions>
                <exclusion>
                    <groupId>org.junit.vintage</groupId>
                    <artifactId>junit-vintage-engine</artifactId>
                </exclusion>
            </exclusions>
        </dependency>
        <!--Hystrix服务监控Dashboard依赖-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix-dashboard</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

添加yml配置文件配置端口


server:
  port: 90
  context-path: /

在新建的工程启动类中添加注解

package com.ljy.microservicestudentconsumerhystrixdashboard90;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.autoconfigure.jdbc.DataSourceAutoConfiguration;
import org.springframework.boot.autoconfigure.orm.jpa.HibernateJpaAutoConfiguration;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;

@SpringBootApplication(exclude={DataSourceAutoConfiguration.class, HibernateJpaAutoConfiguration.class})
@EnableHystrixDashboard
public class MicroserviceStudentConsumerHystrixDashboard90Application {

    public static void main(String[] args) {
        SpringApplication.run(MicroserviceStudentConsumerHystrixDashboard90Application.class, args);
    }

}

我们启动这个项目；

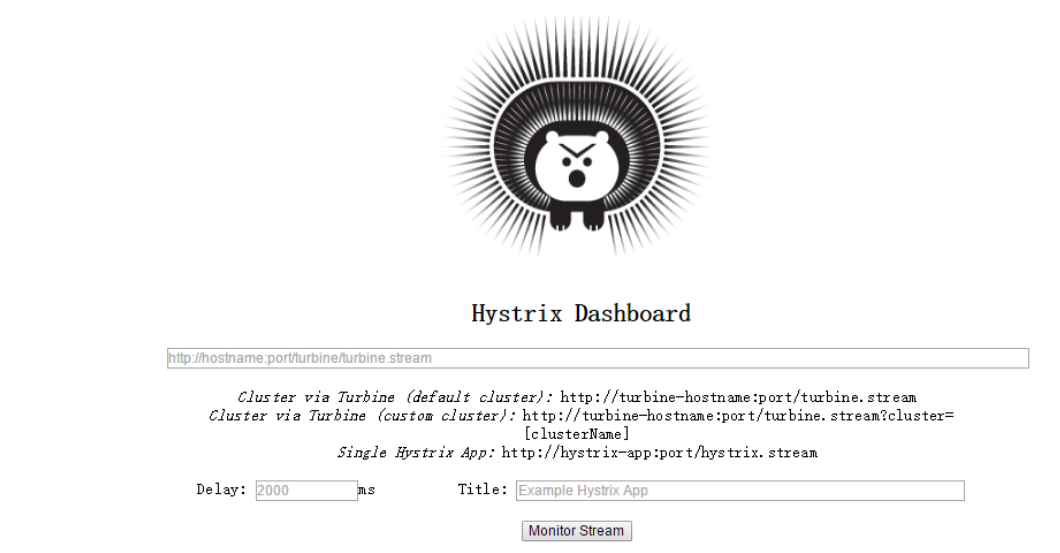

然后浏览器输入：http://localhost:90/hystrix,
出现这个 就说明OK；
在这里插入图片描述

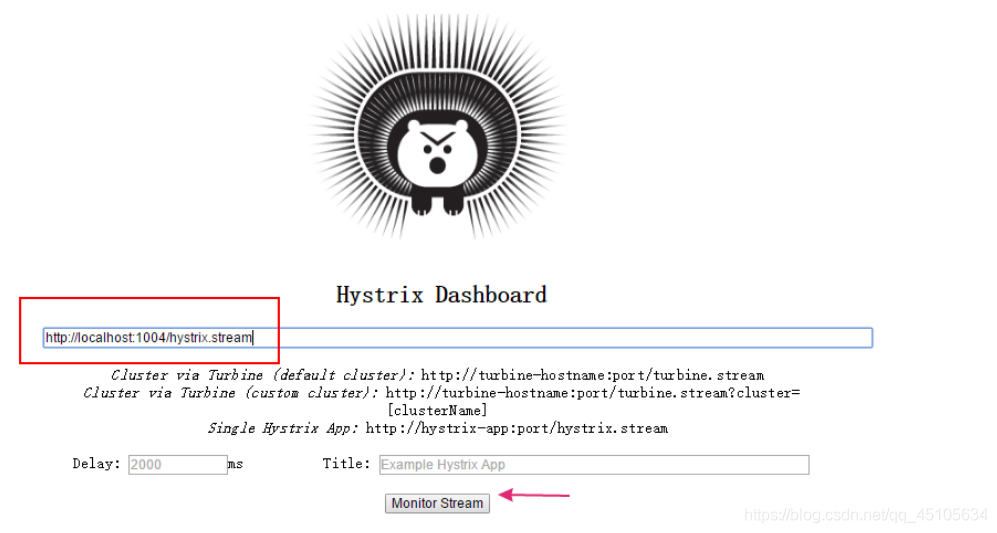

用图形化的话 ：
http://localhost:1004/hystrix.stream
在这里插入图片描述

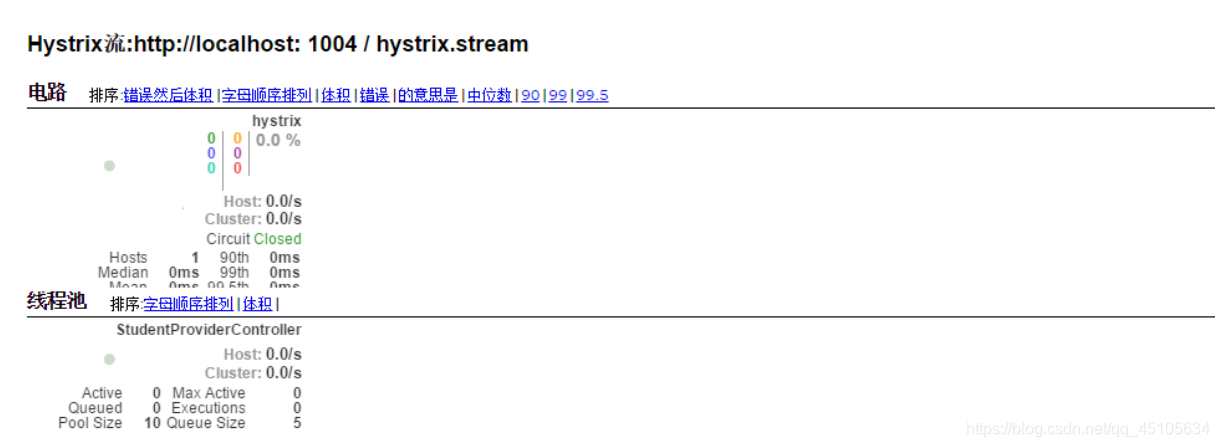

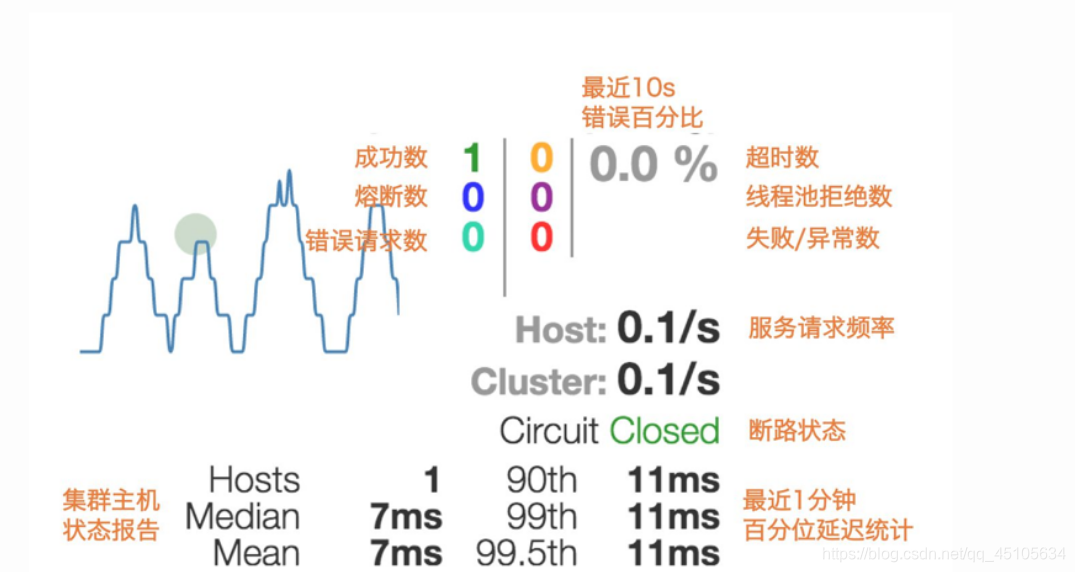

进入之后：
在这里插入图片描述
在这里插入图片描述

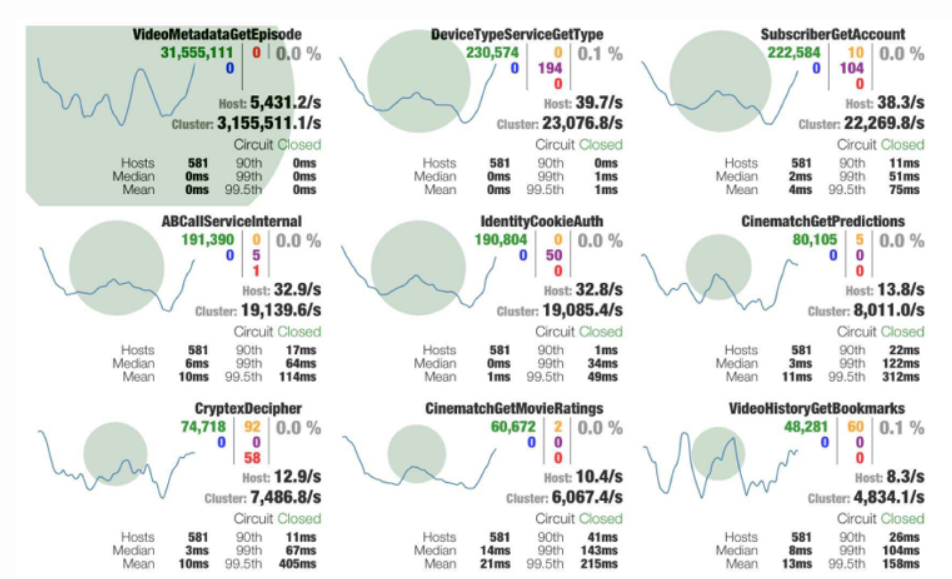

各种情况

在这里插入图片描述
