1.项目背景
某企业在不断发展,业务量也在不断扩大,同时对计算机网络应用的依赖程度与日俱增.为适应互联网时代的发展,目前公司正面临转型,急需成立IT部门.你作为几年前入职的网络工程师被任命为IT部门的技术经理,并担任本次网络规划的项目经理.你需要根据企业网络需要优化现有网络资源。
假设某企业有员工1000人，有销售部（300人），技术部（100人），财务部（50人），综合部（50人），研发部（500人）；各部门相互隔离，完成所有网络的互联互通。
2.项目需求
公司项目经理已经按照上述要求对网络设备进行了相应的地址规划.要求先对网络设备进行配置使之可以实现互连互通,具体要求如下：
l 按照拓扑图完成IP地址规划表的规划；
l 配置网络设备的接口IP地址；
l 给交换机接口配置正确的接口模式（如access、trunk等）
l 配置链路聚合；
l 配置生成树协议；
l 配置Vlan间路由；

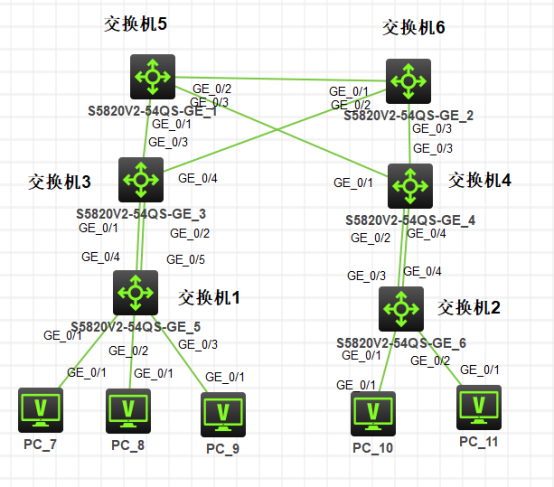

3.项目拓扑
4.项目网络地址规划
|
设备名称 |
接口 |
IP地址 |
子网掩码 |
描述 |
|
PC7-11 |
Vlanif10 |
10.118.10.1 |
/23 |
Vlan10（销售部）的网关 |
|
Vlanif20 |
10.118.20.1 |
/24 |
Vlan20（技术部）的网关 |
|
|
Vlanif30 |
10.118.30.1 |
/24 |
Vlan30（财务部）的网关 |
|
|
Vlanif40 |
10.118.40.1 |
/24 |
Vlan40（综合部）的网关 |
|
|
Vlanif50 |
10.118.50.1 |
/23 |
Vlan50（研发部）的网关 |
依题意得，研发部和销售部PC数超过254，则主机位为9，可分配508个地址，技术部、财务部、综合部PC数不足254，则主机位为8，可分配253个地址。
5.项目实施要求
任务一：配置接口IP地址；
任务二：在接入交换机创建Vlan，把接口加入到规划的Vlan中；
任务三：在核心交换机配置业务Vlan的网关地址；
任务四：在核心交换机配置链路聚合；
任务五：在交换机配置生成树协议；
任务六：完成网络测试。
6.项目实施步骤
- 配置接口IP地址
销售部：IP地址10.118.10.1 ，子网掩码255.255.254.0，网关10.118.10.254
技术部：IP地址10.118.20.1 ，子网掩码255.255.255.0，网关10.118.20.254
财务部：IP地址10.118.30.1 ，子网掩码255.255.255.0，网关10.118.30.254
综合部：IP地址10.118.40.1 ，子网掩码255.255.255.0，网关10.118.40.254
研发部：IP地址10.118.50.1 ，子网掩码255.255.254.0，网关10.118.50.254
2.在交换机创建vlan，把接口规划到vlan中：

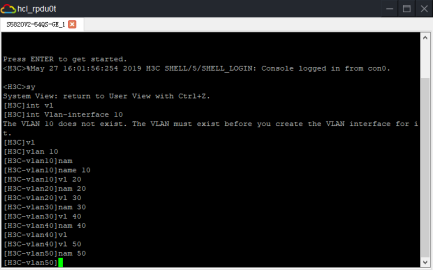

每台路由器上创建VLAN10-50
交换机1
<Huawei>system-view [H3C]interface g
[H3C]interface GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1]port link-type access
[H3C-GigabitEthernet1/0/1]port access vlan 10
[H3C]interface GigabitEthernet 1/0/2
[H3C-GigabitEthernet1/0/2]port link-type access
[H3C-GigabitEthernet1/0/2]port access vlan 20
[H3C]interface GigabitEthernet 1/0/3
[H3C-GigabitEthernet1/0/3]port link-type access
[H3C-GigabitEthernet1/0/3]port access vlan 30
交换机2的配置同理
3.在核心交换机配置业务Vlan的网关地址
此处展示交换机5
interface Vlan-interface10
ip address 10.118.10.254 255.255.254.0
#
interface Vlan-interface20
ip address 10.118.20.254 255.255.255.0
#
interface Vlan-interface30
ip address 10.118.30.254 255.255.255.0
#
interface Vlan-interface40
ip address 10.118.40.254 255.255.255.0
#
interface Vlan-interface50
ip address 10.118.50.254 255.255.254.0
交换机6配置方法相同，略
在核心交换机配置链路聚合：
此处展示交换机1和交换机3：
[H3C]interface Bridge-Aggregation 1
[H3C-Bridge-Aggregation1]port link-type trunk
[H3C-Bridge-Aggregation1]port trunk permit vlan all
[H3C]interface GigabitEthernet 1/0/2
[H3C-GigabitEthernet1/0/2]port link-type trunk
[H3C-GigabitEthernet1/0/2]port trunk permit vlan all
[H3C-GigabitEthernet1/0/2]port link-aggregation group 1
在交换机配置生成树协议
在交换机5、6上启用STP：
交换机5
[H3C]stp global enable
[H3C]stp mode stp
[H3C]stp priority 0
交换机6
[H3C]stp global enable
[H3C]stp mode stp
[H3C]stp priority 4096
- 完成网络测试：

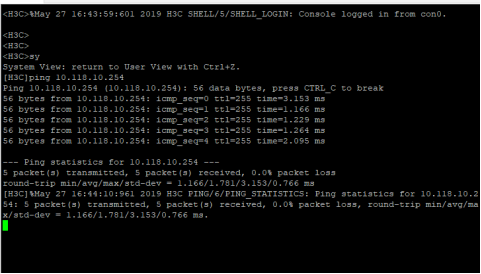

销售部网关ping通测试

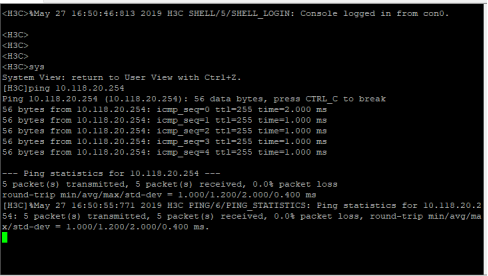

技术部网关ping通测试

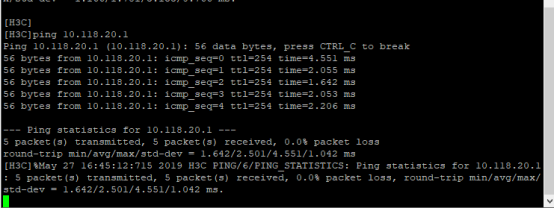

销售部与技术部互ping

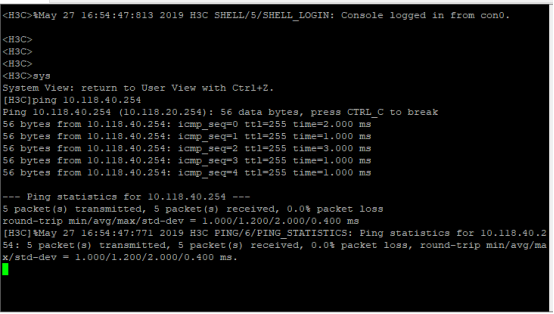

综合部网关ping通

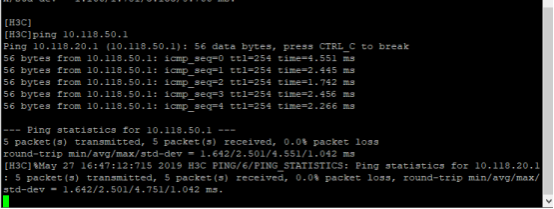

销售部和研发部互ping
