ESP8266 01S 外部Flash

外部Flash

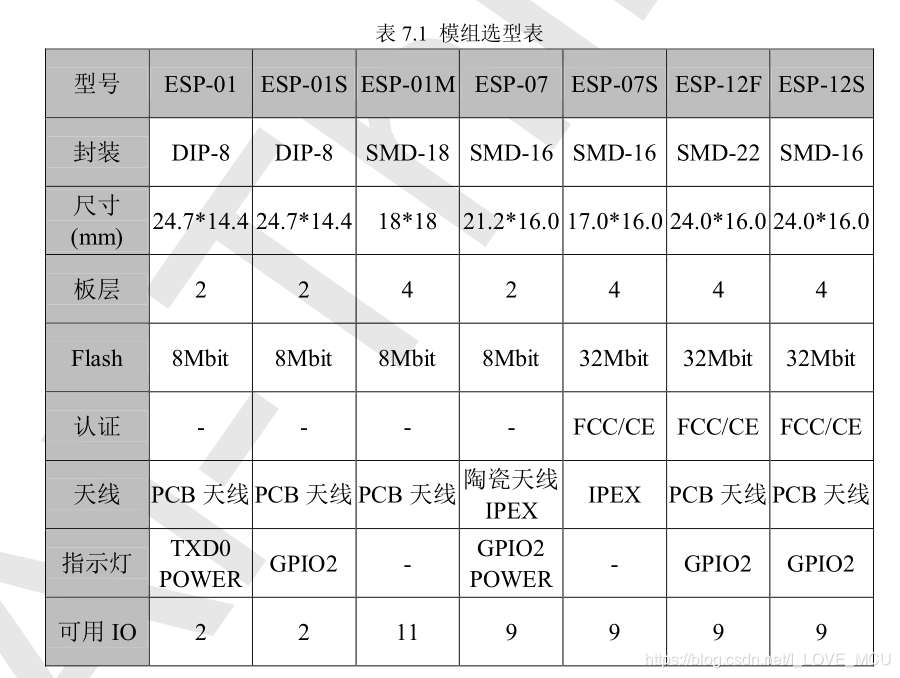

在这里插入图片描述
ESP 01S 外部Flash=1MB=1024KB=8Mbit
1MB Flash = 0x000 000 ~ 0x0FF FFF
扇区编号：0x000 ~ 0x0FF
[Flash扇区=4KB]

特点

外部Flash，除了存储系统程序、系统参数外，还可以用来存储用户数据，复位后也不会丢失用户数据。

头文件

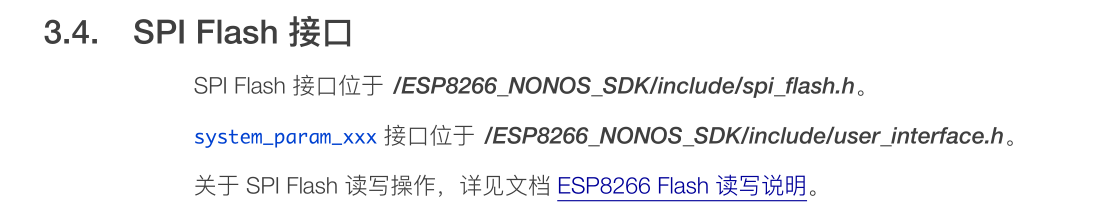

在这里插入图片描述

API

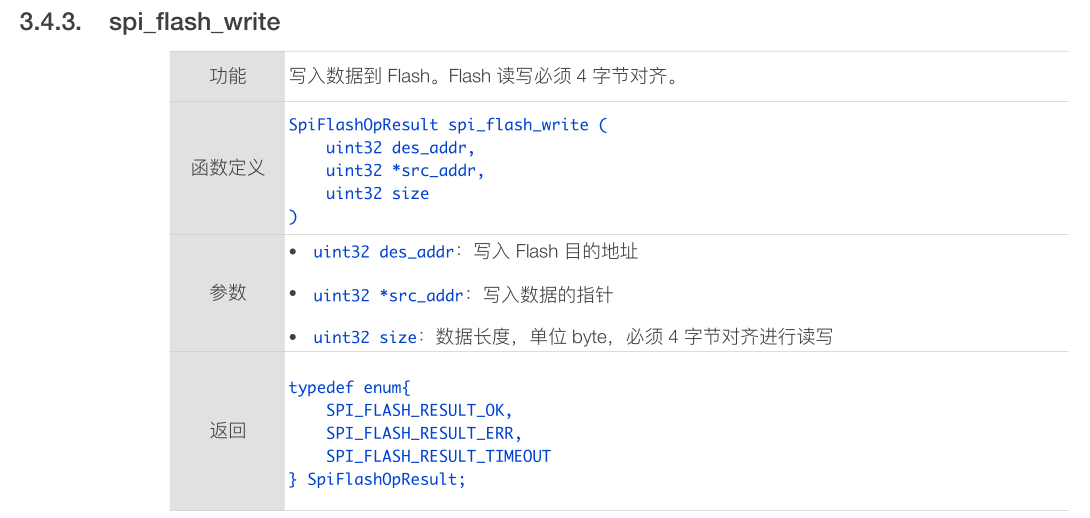

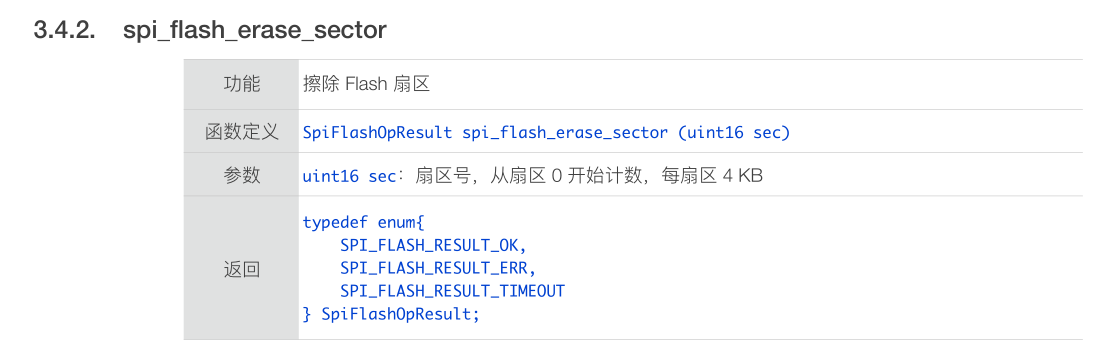

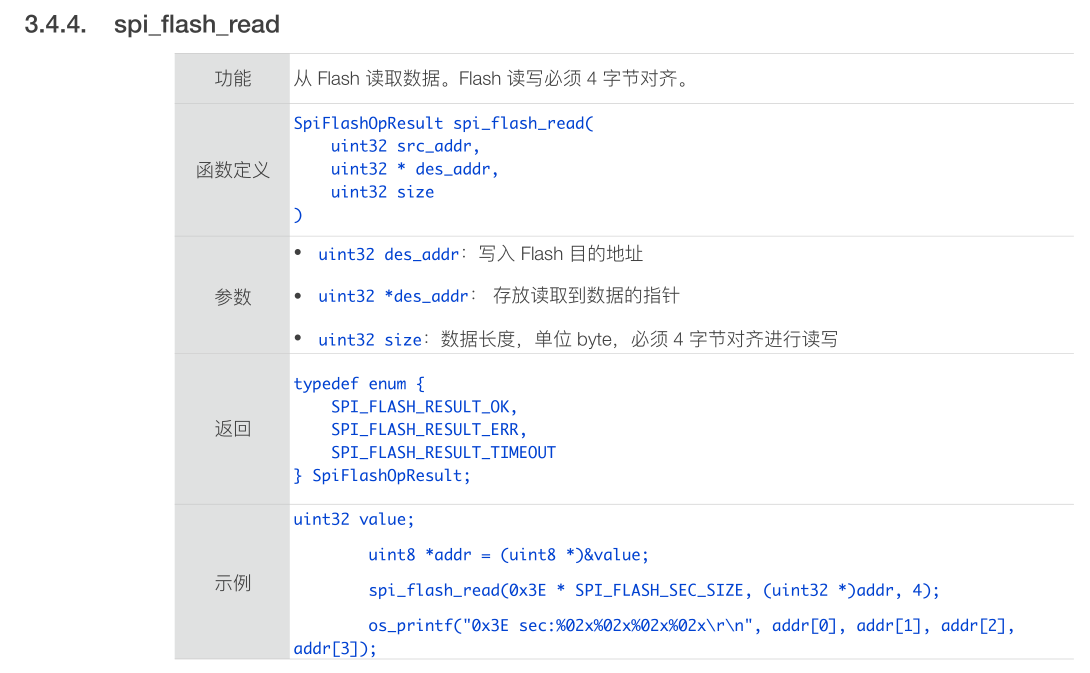

在这里插入图片描述

定义

#define		SPI_FLASH_SEC_SIZE	4096		// Flash扇区大小
//4KB
//==================================================================================
// 全局变量
//==================================================================================
u16 N_Data_FLASH_SEC = 0x77;	// 存储数据的扇区编号

u32 A_W_Data[16] = {1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16};	// 写入Flash的数据

u32 A_R_Data[16] = {0};			// 缓存读Flash的数据
//==================================================================================

user_init()

// 向【0x77 000】地址起，写入16个数据(每个数据占4字节)
	//…………………………………………………………………………………………………
	spi_flash_erase_sector(0x77);	// 擦除0x77扇区		参数==【扇区编号】
	//想写先擦除，注意擦除的不是地址，而是扇区编号

	// 向Flash写数据(参数1=【字节地址】、参数2=写入数据的指针、参数3=数据长度)
	//------------------------------------------------------------------------
	spi_flash_write(0x77*4096, (uint32 *)A_W_Data, sizeof(A_W_Data));
	//参数1为字节地址，所以扇区编号*4096
	//参数二必须强制类型转换
	//参数三一字节为单位
	os_printf("\r\n---------- Write Flash Data OVER ----------\r\n");
	//…………………………………………………………………………………………………


	// 从【0x77 000】地址起，读出16个数据(每个数据占4字节)
	//---------------------------------------------------------------------
	spi_flash_read(0x77*4096, (uint32 *)A_R_Data, sizeof(A_W_Data));


	// 串口打印读出的数据
	//-----------------------------------------------------
	for(C_loop=0; C_loop<16; C_loop++)
	{
		os_printf("Read Data = %d \r\n",A_R_Data[C_loop]);

		delay_ms(10);
	}

	os_printf("\r\n\r\n------------ user_init OVER ------------\r\n\r\n");
