前言

一、学习自滴水编程达人中级班课程，官网：https://bcdaren.com
二、海东老师牛逼！

基础知识

1. 线程是不能被“杀掉”、“挂起”、“恢复”的，线程在执行的时候自己占据着CPU，别人怎么可能控制它呢？
2. 举个极端的例子：如果不调用API，屏蔽中断，并保证代码不出现异常，线程将永久占用CPU，何谈控制呢？
3. 所以说线程如果想“死”，一定是自己执行代码把自己杀死，不存在“他杀”的情况

思考：那如果想改变一个线程的行为该怎么办呢?
答案：可以给他提供一个函数，让它自己去调用：APC（Asyncroneus Procedure Call，异步过程调用）

APC的本质

APC队列

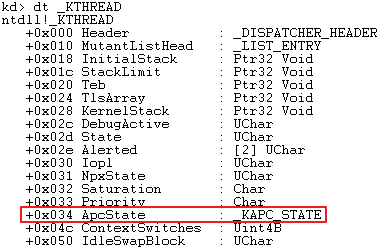

在Windbg中查看：


ApcListHead：

1. 由两个双向链表组成，共占16个字节
2. 提供的APC函数可能是用户函数，也可能是系统函数（简单的区分方法就是判断函数地址是否大于0x80000000）

Process：指向线程所属或者挂靠进程
KernelApcInProgress：内核Apc是否正在执行
KernelApcPending：是否存在等待状态的内核APC，存在则置1
UserApcPending：是否存在等待状态的用户APC，存在则置1

APC结构

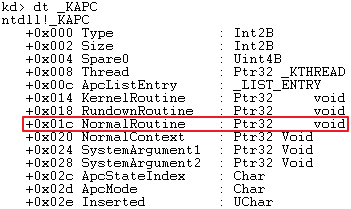

在WinDbg中查看：

NormalRoutine：找到提供的APC函数，并不完全等于APC函数的地址，后续将重点学习

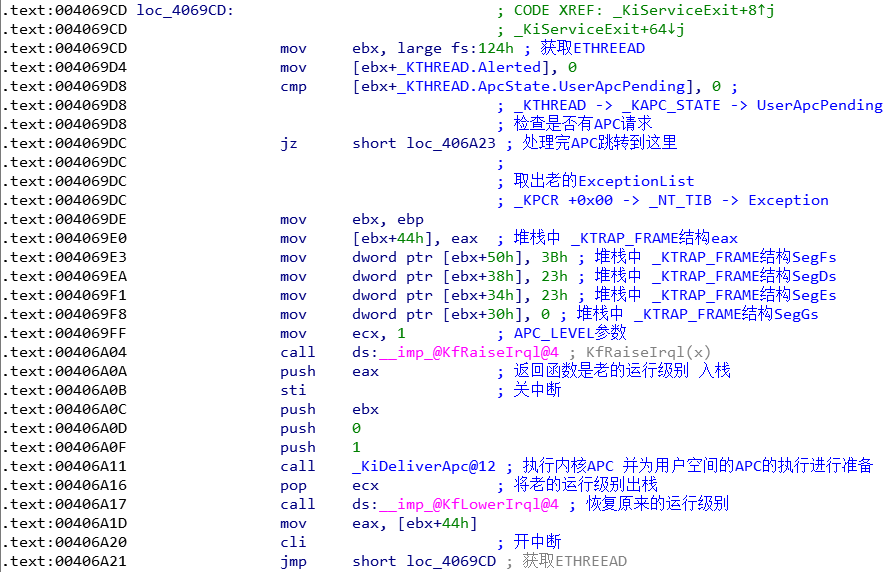

分析 KiServiceExit

总结

如果我们想要改变一个线程，可以先提供一个APC，然后通过 _KAPC.NormalRoutine 指向我们提供的APC在哪里，再将APC存到 _KTHREAD.ApcState.ApcListHead 的第一个成员中

思考：当前线程什么时候将会执行提供的APC
答案：

1. KiServiceExit 函数（系统调用、异常或中断返回用户控件的必经之路）
2. KiDeliverApc 函数（负责执行APC函数）

备用APC队列

描述：

1. 在 _KTHREAD+0x14c 位置处，同样也存在一个 _KAPC_STATE 结构体，叫做 SavedApcState
2. 线程APC队列中的APC函数都是与进程相关联的，具体点说：A进程的T线程中的所有APC函数，要访问的内存地址都是A进程的
3. 但线程是可以挂靠到其他的进程：比如A进程的线程T，通过修改Cr3(改为B进程的页目录基址)，就可以访问B进程地址空间，即所谓“进程挂靠”
4. 当T线程挂靠B进程后，APC队列中存储的却仍然是原来的APC。具体点说，比如某个APC函数要读取一个地址为0x12345678的数据，如果此时进行读取，读到的将是B进程的地址空间，这样逻辑就错误了
5. 为了避免混乱，在T线程挂靠B进程时，会将ApcState中的值暂时存储到SavedApcState中，等回到原进程A时，再将APC队列恢复。
6. 因此，SavedApcState又称为备用APC队列

挂靠环境下ApcState的意义

在挂靠的环境下，也是可以先线程APC队列插入APC的

A进程的T线程挂靠B进程  A是T的所属进程  B是T的挂靠进程
ApcState    	B进程相关的APC函数
SavedApcState	A进程相关的APC函数

在正常情况下，当前进程就是所属进程A，如果是挂靠情况下，当前进程就是挂靠进程B

ApcStatePointer

描述：为了操作方便，_KTHREAD 结构体中定义了一个指针数组 ApcStatePointer ，长度为2，位于 _KTHREAD+0x138

正常情况下：

ApcStatePointer[0] 指向 ApcState
ApcStatePointer[1] 指向 SavedApcState

挂靠情况下：

ApcStatePointer[0] 指向 SavedApcState
ApcStatePointer[1] 指向 ApcState

ApcStateIndex

描述：ApcStateIndex 用来标识当前线程处于什么状态，位于 _KTHREAD+0x165

0：正常状态
1：挂靠状态

组合寻址

正常情况下，向ApcState队列中插入APC时：

ApcStatePointer[0] 指向 ApcState，此时 ApcStateIndex 的值为 0
ApcStatePointer[ApcStateIndex] 指向 ApcState

挂靠情况下，向ApcState队列中插入APC时：

ApcStatePointer[1] 指向 ApcState，此时 ApcStateIndex 的值为 1
ApcStatePointer[ApcStateIndex] 指向 ApcState

总结：

无论什么环境下，ApcStatePointer[ApcStateIndex] 指向的都是 ApcState
ApcState 总是表示线程当前使用的apc状态

ApcQueueable

描述：

1. 位于 _KTHREAD+0x166，表示是否可以向线程的APC队列中插入APC
2. 当线程正在执行退出的代码时，会将这个值设置为0 ，如果此时执行插入APC的代码（KeInsertQueueApc），在插入函数中会判断这个值的状态，如果为0，则插入失败
