MYSQL 之 MHA架构搭建

由 你。 提交于 2020-01-12 13:34:45

文章目录

一、MHA的简介

  • 目前在MySQL高可用方面是一个相对成熟的解决方案，它由日本人youshimaton开发，是一套优秀的作为MySQL高可用性环境下故障切换和主从提升的高可用软件。

  • 在MySQL故障 切换过程中，MHA能做到0~30秒之内自动完成数据库的故障切换操作，并且在进行故障切换的过程中，MHA能最大程度上保证数据库的一致性，以达到真正意义上的高可用。

  • 当Master出现故障时，它可以自动将最新数据的Slave提升为新的Master,然后将所有其他的Slave重新指向新的Master。整个故障转移过程对应用程序是完全透明的。

1.1、MHA的组成

  • MHA Manager (管理节点)：
    Manager可以单独部署在一台独立的机器上管理多个master-slave集群，也可以部署在一台slave节点上。
  • MHA Node (数据节点)：
    Node运行在每台MySQL服务器上，MHA Manager会定时探测集群中的master节点，当master出现故障时，它可以自动将最新数据的slave提升为新的master，然后将所有其他的slave重新指向新的master。

1.2、MHA特点

  • 自动故障切换过程中，MHA试图从宕机的主服务器.上保存二进制日志，最大程度的保证数据的不丢失
  • 使用MySQL 5.5的半同步复制，可以大大降低数据丢失的风险

二、MHA的案例

2.1、案例需求

  • 本案例要求通过MHA监控MySQL数据库在故障时进行自动切换，不影响业务。

2.2、案例实现思路

  • 1、 安装MySQL数据库
  • 2、 配置MySQl一主两从
  • 3、 安装MHA软件
  • 4、 配置无密码认证
  • 5、 配置MySQL MHA 高可用
  • 6、 模拟 master 故障切换

2.3、案例环境

管理 IP地址
manager 192.168.220.130
master 192.168.220.136
slave1 192.168.220. 164
slave2 192.168.220.159
  • 操作系统：Cent0S7-6 版本， MHA版本是0.57版本， Mysql数据库安装的是5.7版本

首先，先在三台服务器上安装 MYSQL 数据库。这里我就不再展示了，具体的搭建过程见之前的博客，链接为：Mysql5.7版本安装步骤详解

三、具体搭建过程

这里建议实验主机用 hostnamectl 命令修改，方便实验。

#将manager服务器的主机名改为manager
hostnamectl set-hostname manager
su
#修改服务器名称，将manster服务器的主机名改为manster
hostnamectl set-hostname manster
su
 #修改服务器名称，将slave1服务器的主机名改为slaveq
hostnamectl set-hostname slave1
 su
 #修改服务器名称，将slave2服务器的主机名改为slave2
hostnamectl set-hostname slave2
 su

就像这样，配置过程不易混淆。
在这里插入图片描述

3.1、实现MySQL的一主两从

一、MYSQL数据库已经安装完成，接下来是 Mysql 的一主两从部署。

  • 主服务器 master：

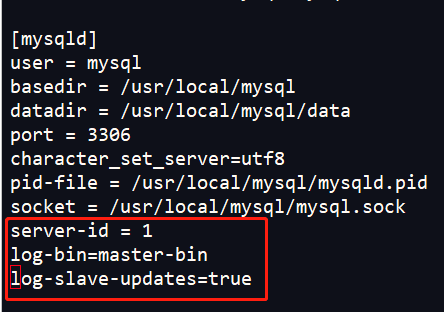

1、mysql主服务器配置

vim /etc/my.cnf
server-id = 1               //指定id号，服务器的唯一标识，不能相同
log-bin=master-bin           //主服务器日志文件
log-slave-updates=true       //从服务器更新二进制日志

在这里插入图片描述
2、重启服务

systemctl restart mysqld
  • 从服务器slave1：

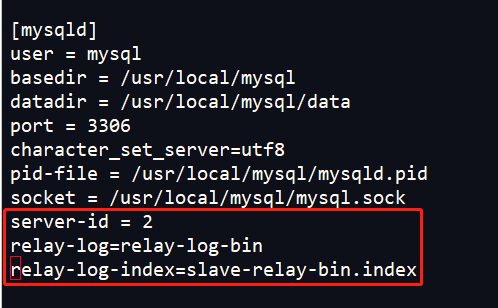

1、修改配置文件

vim /etc/my.cnf

server-id = 2
relay-log=relay-log-bin     //从主服务器上同步日志文件记录到本地
relay-log-index=slave-relay-bin.index   //定义relay-log的位置和名称

在这里插入图片描述
2、重启服务

systemctl restart mysqld

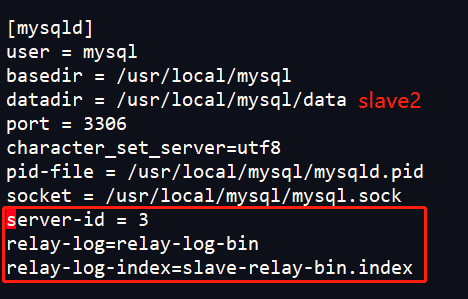

同样从服务器 slave2 修改id和日志，重启服务。

vim /etc/my.cnf
server-id = 3
relay-log=relay-log-bin     //从主服务器上同步日志文件记录到本地
relay-log-index=slave-relay-bin.index   //定义relay-log的位置和名称
#重启服务
systemctl restart mysqld

在这里插入图片描述
3、给master、slave1、slave2 分别建立软链接

ln -s /usr/local/mysql/bin/mysql /usr/sbin/
ln -s /usr/local/mysql/bin/mysqlbinlog /usr/sbin/

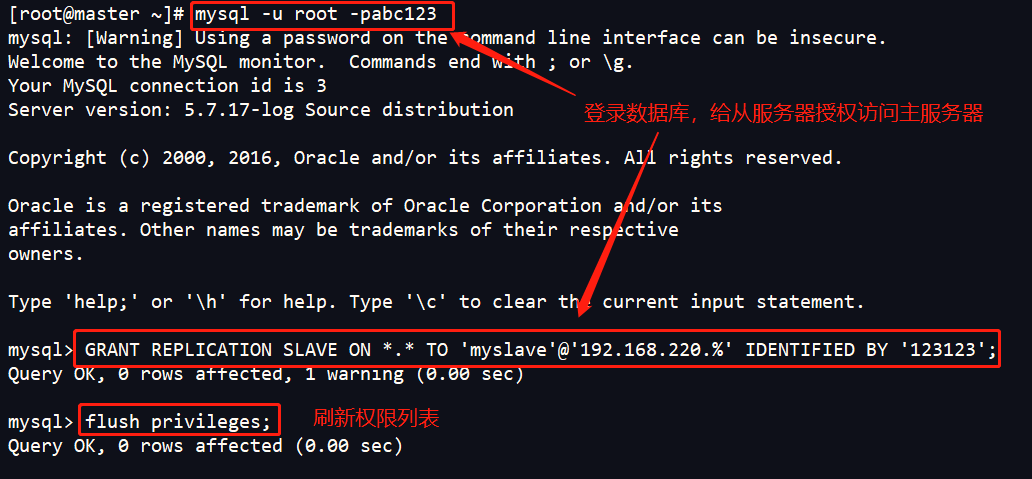

4、数据库的授权。在所有的数据库节点上授权两个用户，一个是从库同步使用，另外一个是 manager 使用监控，即在master、slave1、slave2 上搭建。

mysql -u root -pabc123

grant replication slave on *.* to 'myslave'@'192.168.220.%' identified by '123';
grant all privileges on *.* to 'mha'@'192.168.220.%' identified by 'manager';
flush privileges;      //刷新数据库的权限相关表

在这里插入图片描述
在master服务器上查看二进制文件和位置，File和Position这两个值在后面配置从服务器的时候会用到。
在这里插入图片描述
在slave1和slave2服务器上加权限。

mysql -u root -pabc123
#授权要根据在master上看到的日志文件和position填写，不能乱填
change master to master_host='192.168.220.136',master_user='myslave',master_password='123123',master_log_file='master-bin.000002',master_log_pos=774;

在这里插入图片描述

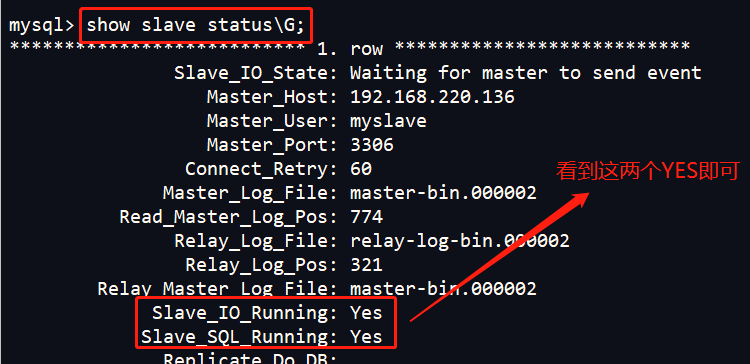

5、启动同步，查看slave状态，确保以下两个值为YES

start slave;    //开启从服务
show slave status\G;    //查看状态

在这里插入图片描述

必须设置两个从库slave为只读模式
set global read_only=1;

flush privileges;      //刷新数据库的权限相关表

在这里插入图片描述

3.2、安装 MHA

1、给所有服务器安装 MHA 的依赖环境
在这里插入图片描述
在这里插入图片描述
2、所有服务器必须先安装node组件，然后在 manager 节点上安装 manager 组件。

  • 因为manager依赖node 组件

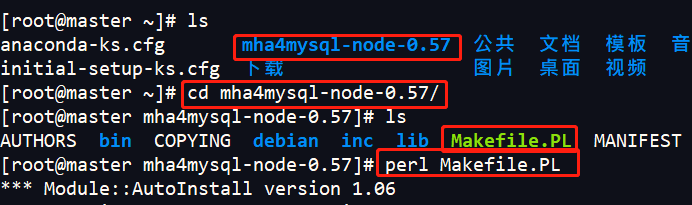

先在所有服务器安装node组件

#挂载共享文件
mount.cifs //192.168.220.128/share /mnt
cd ~
tar zxvf /mnt/mysql/mha/mha4mysql-node-0.57.tar.gz
cd mha4mysql-node-0.57/
perl Makefile.PL
make && make install

在这里插入图片描述
在这里插入图片描述
在 manager 节点上安装 manager 组件

cd ~
tar zxvf /mnt/mysql/mha/mha4mysql-manager-0.57.tar.gz
cd mha4mysql-manager-0.57/
perl Makefile.PL
make && make install
  • manager 安装后在 /usr/local/bin/ 目录下会生成几个工具

主要包括以下几个：

masterha_check_ssh 检查 MHA 的 SSH 配置状况
masterha_check_repl 检查mysql复制状况
masterha_master_monitor 检查master是否宕机
masterha_master_switch 控制故障转移
masterha_check_status 检查当前MHA运行状态
masterha_conf_host 添加或删除配置的server信息
masterha_stop 关闭manager
masterha_manager 启动manager的脚本
  • node 安装后也会在/usr/local/bin/目录下会生成几个脚本。
    这些工具通常由Manager 的脚本触发，无需人为操作， 主要如下:
save_binary_logs 保存和复制 master 的二进制日志
apply_diff_relay_logs 识别差异的中继日志事件并将其差异的事件应用于其他的slave
filter_mysqlbinlog 去除不必要的 rollback 事件(MHA 己不再使用这个工具)
purge_relay_logs 清除中继日志 (不会阻塞 SQL 线程)

3.3、配置无密码访问

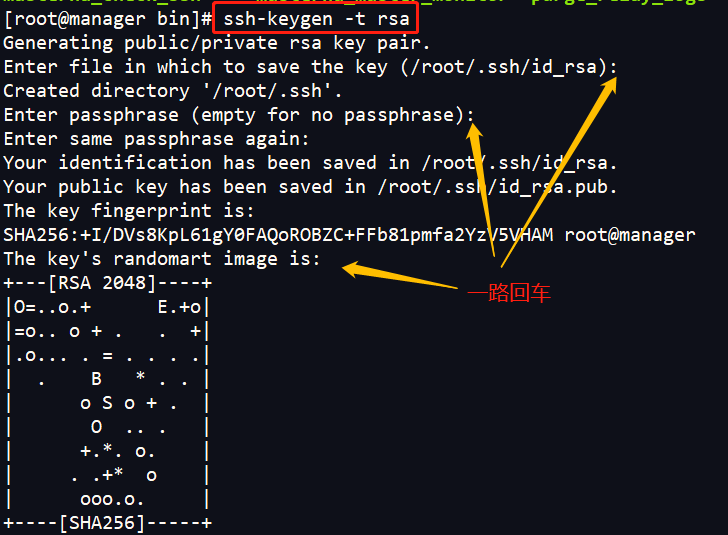

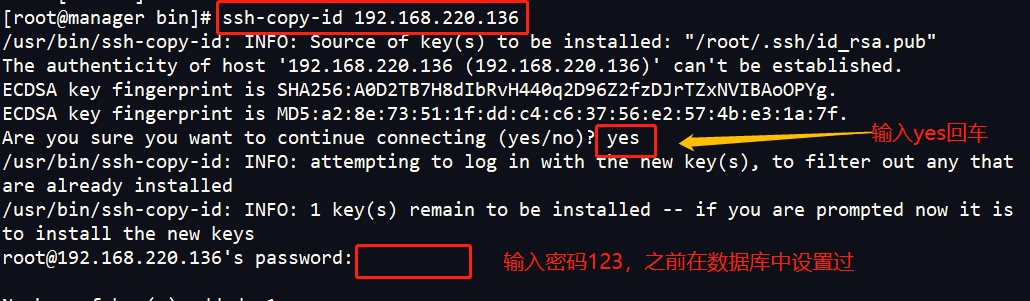

//1、在 manager 上配置到所有数据库节点的无密码认证
ssh-keygen -t rsa     //一路按回车键
ssh-copy-id 192.168.220.136     按yes回车密码：123
ssh-copy-id 192.168.220.164
ssh-copy-id 192.168.220.159

//2、在 master 上配置到数据库节点 slave1 和 slave2 的无密码认证
ssh-keygen -t rsa     //一路按回车键
ssh-copy-id 192.168.220.164   按yes回车密码：123
ssh-copy-id 192.168.220.159

//3、在 slave1 上配置到数据库节点 master 和slave2 的无密码认证
ssh-keygen -t rsa     //一路按回车键
ssh-copy-id 192.168.220.136   按yes回车密码：123
ssh-copy-id 192.168.220.159

//4、在 slave2 上配置到数据库节点 master 和 slave1 的无密码认证
ssh-keygen -t rsa     //一路按回车键
ssh-copy-id 192.168.220.136    按yes回车密码：123
ssh-copy-id 192.168.220.164

在这里插入图片描述
在这里插入图片描述

3.4、配置MHA

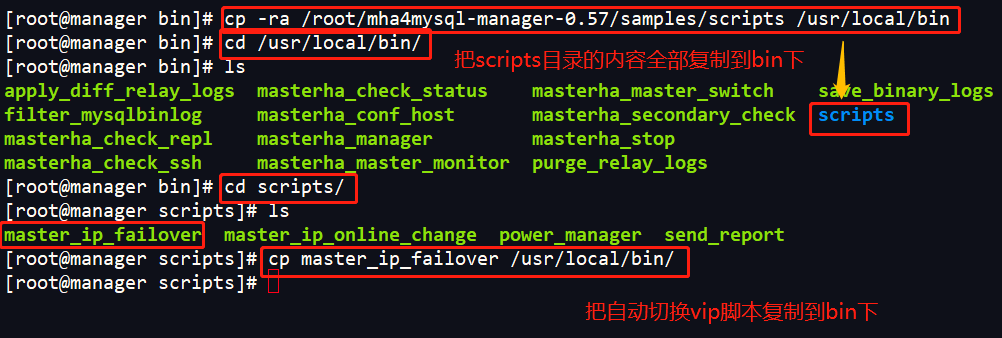

1、在manager节点上复制相关脚本到/usr/local/bin 的目录

cp -ra /root/mha4mysql-manager-0.57/samples/scripts /usr/local/bin

拷贝后会有四个执行文件：

master_ip_failover 自动切换时 VIP 管理的脚本
master_ip_online_change 在线切换时 vip 的管理
power_manager 故障发生后关闭主机的脚本
send_report 因故障切换后发送报警的脚本

在这里插入图片描述
2、复制上述的自动切换时VIP管理的脚本到/usr/local/bin 目录，这里使用脚本管理VIP

cp /usr/local/bin/scripts/master_ip_failover /usr/local/bin

重新编写master_ip_failover脚本，内容如下：

vim /usr/local/bin/master_ip_failover
#!/usr/bin/env perl
use strict;
use warnings FATAL => 'all';

use Getopt::Long;

my (
$command, $ssh_user, $orig_master_host, $orig_master_ip,
$orig_master_port, $new_master_host, $new_master_ip, $new_master_port
);
#############################添加内容部分#########################################
my $vip = '192.168.195.200';
my $brdc = '192.168.195.255';
my $ifdev = 'ens33';
my $key = '1';
my $ssh_start_vip = "/sbin/ifconfig ens33:$key $vip";
my $ssh_stop_vip = "/sbin/ifconfig ens33:$key down";
my $exit_code = 0;
#my $ssh_start_vip = "/usr/sbin/ip addr add $vip/24 brd $brdc dev $ifdev label $ifdev:$key;/usr/sbin/arping -q -A -c 1 -I $ifdev $vip;iptables -F;";
#my $ssh_stop_vip = "/usr/sbin/ip addr del $vip/24 dev $ifdev label $ifdev:$key";
##################################################################################
GetOptions(
'command=s' => \$command,
'ssh_user=s' => \$ssh_user,
'orig_master_host=s' => \$orig_master_host,
'orig_master_ip=s' => \$orig_master_ip,
'orig_master_port=i' => \$orig_master_port,
'new_master_host=s' => \$new_master_host,
'new_master_ip=s' => \$new_master_ip,
'new_master_port=i' => \$new_master_port,
);

exit &main();

sub main {

print "\n\nIN SCRIPT TEST====$ssh_stop_vip==$ssh_start_vip===\n\n";

if ( $command eq "stop" || $command eq "stopssh" ) {

my $exit_code = 1;
eval {
print "Disabling the VIP on old master: $orig_master_host \n";
&stop_vip();
$exit_code = 0;
};
if ($@) {
warn "Got Error: $@\n";
exit $exit_code;
}
exit $exit_code;
}
elsif ( $command eq "start" ) {

my $exit_code = 10;
eval {
print "Enabling the VIP - $vip on the new master - $new_master_host \n";
&start_vip();
$exit_code = 0;
};
if ($@) {
warn $@;
exit $exit_code;
}
exit $exit_code;
}
elsif ( $command eq "status" ) {
print "Checking the Status of the script.. OK \n";
exit 0;
}
else {
&usage();
exit 1;
}
}
sub start_vip() {
`ssh $ssh_user\@$new_master_host \" $ssh_start_vip \"`;
}
# A simple system call that disable the VIP on the old_master
sub stop_vip() {
`ssh $ssh_user\@$orig_master_host \" $ssh_stop_vip \"`;
}

sub usage {
print
"Usage: master_ip_failover --command=start|stop|stopssh|status --orig_master_host=host --orig_master_ip=ip --orig_master_port=port --new_master_host=host --new_master_ip=ip --new_master_port=port\n";
}

注意：复制此脚本内容到脚本文件中，如果出现每一行多一个#号，可以在行尾模式输入 :% s/#/ 回车即可

3、创建 MHA 软件目录并拷贝配置文件

mkdir /etc/masterha  #创建MHA目录
#复制配置文件到新建的MHA目录下
cp /root/mha4mysql-manager-0.57/samples/conf/app1.cnf /etc/masterha
vim /etc/masterha/app1.cnf

[server default]
manager_workdir=/var/log/masterha/app1
manager_log=/var/log/masterha/app1/manager.log
master_binlog_dir=/usr/local/mysql/data
master_ip_failover_script=/usr/local/bin/master_ip_failover
master_ip_online_change_script=/usr/local/bin/master_ip_online_change
password=manager
remote_workdir=/tmp
repl_password=123
repl_user=myslave
secondary_check_script=/usr/local/bin/masterha_secondary_check -s 192.168.220.164 -s 192.168.220.159
shutdown_script=""
ssh_user=root
user=mha

[server1]
hostname=192.168.220.136
port=3306

[server2]
candidate_master=1
check_repl_delay=0
hostname=192.168.220.164
port=3306

[server3]
hostname=192.168.220.159
port=3306

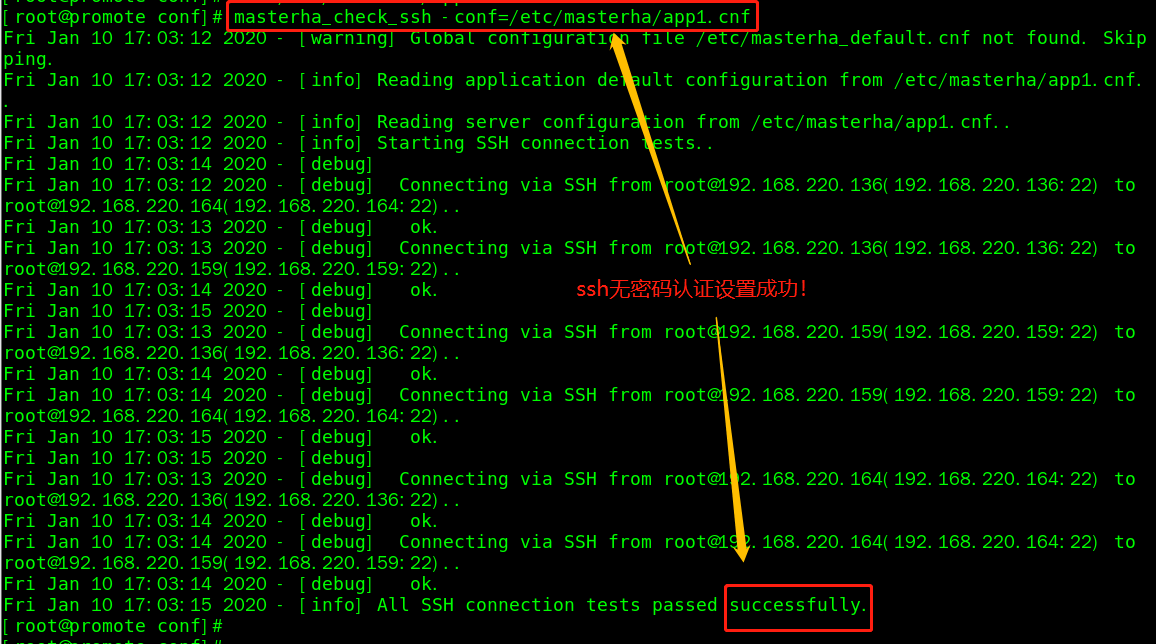

4、在 manager服务器上测试ssh无密码认证，如果正常，最后会输出 successfully。

masterha_check_ssh -conf=/etc/masterha/app1.cnf

在这里插入图片描述

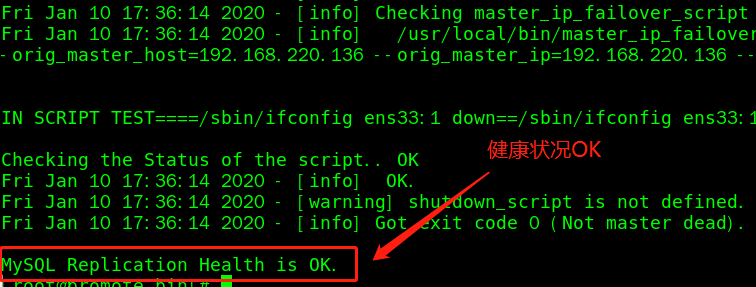

检查健康状况

masterha_check_repl -conf=/etc/masterha/app1.cnf

在这里插入图片描述

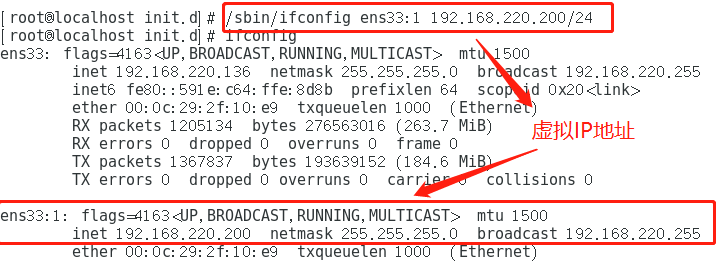

5、在master上手动开启虚拟IP

/sbin/ifconfig ens33:1 192.168.220.200/24

在这里插入图片描述
6、启动MHA

nohup masterha_manager --conf=/etc/masterha/app1.cnf --remove_dead_master_conf --ignore_last_failover < /dev/null > /var/log/masterha/app1/manager.log 2>&1 &

7、查看MHA状态，可以看到当前的 master 是Mysqll 节点

masterha_check_status --conf=/etc/masterha/app1.cnf

在这里插入图片描述
也可以通过查看MHA日志，显示当前的master 是192.168.220.136

cat /var/log/masterha/app1/manager.log

3.5、故障模拟

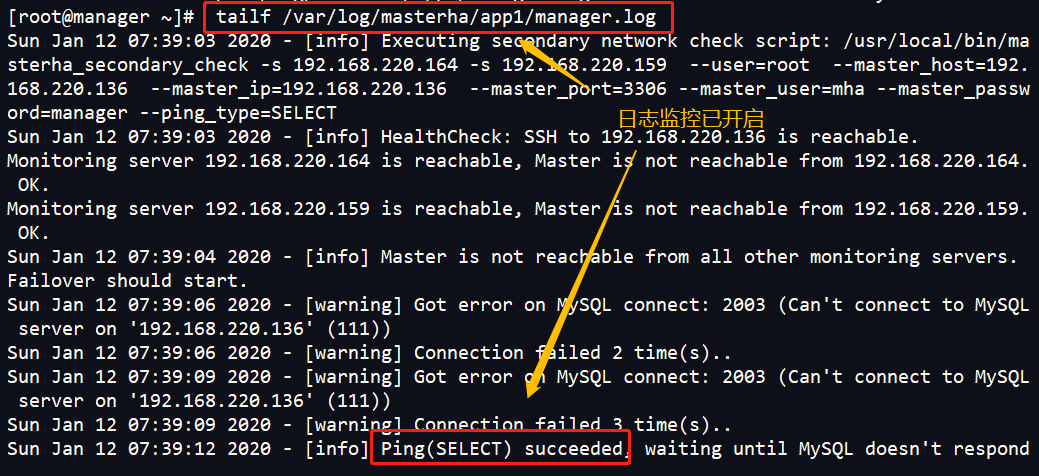

1、在manager节点上启用监控观察日志记录。

tailf /var/log/masterha/app1/manager.log

在这里插入图片描述
2、在master上关闭mysql。

systemctl stop mysql

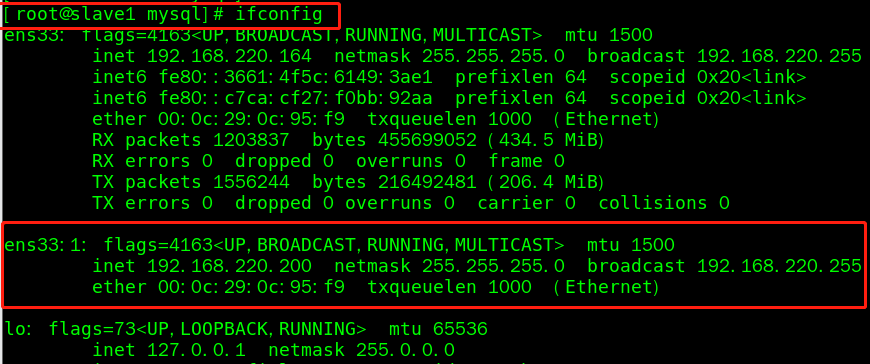

可以看到从库的状态，vip会切换到其中之一的从库上。
在这里插入图片描述
