Python使用matplotlib绘制条形图

条形图是比较基础的绘图手法之一，接下来将使用matplotlib进行绘图。从简单的条形图到多个系列的条形图到堆叠条形图：

文章目录

简单的条形图（一个展示序列）
绘制横向的条形图
绘制系列条形图
堆叠条形图
利用pandas优雅绘制条形图

pandas绘制基础条形图
使用pandas绘制系列条形图和堆叠条形图

导入必要的包

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt

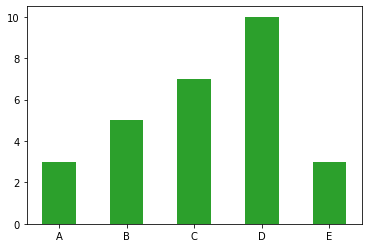

简单的条形图（一个展示序列）

series = np.array([3, 5, 7, 10, 3])
plt.bar(x=list('ABCDE'), height=series, color='tab:green', width=.5)
plt.show()

在这里插入图片描述

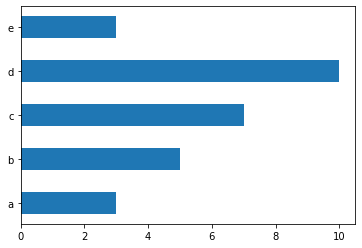

绘制横向的条形图

# barh方法实现, 对应的height->width
plt.barh(y=list('abcde'), width=series, height=.5)
plt.show()

在这里插入图片描述

绘制系列条形图

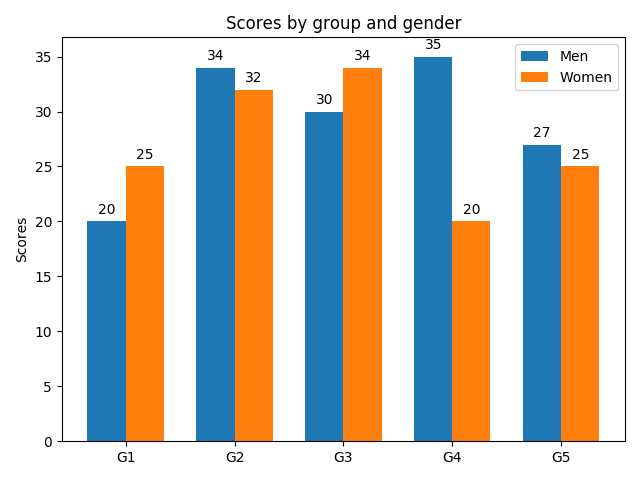

系列数据的绘制可以参考官方示例

示例结果：

在这里插入图片描述

准备两个系列数据

series = np.array([3, 5, 7, 10, 3])
series1 = np.array([3, 5, 9, 11, 3])

labels = list('ABCDE')
x = np.arange(len(labels))
width = 0.35
plt.bar(x-width/2, series, width, label='ser')
plt.bar(x+width/2, series1, width, label='ser1')
plt.legend()
plt.xticks(x, labels)
plt.show()

在这里插入图片描述

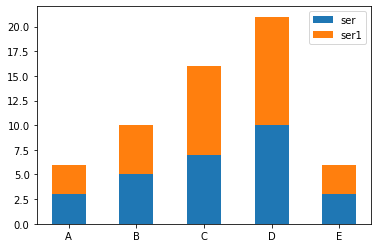

堆叠条形图

同样的数据，采样数值堆叠的方式绘图（百分比堆叠可以自行计算后绘制）：

labels = list('ABCDE')
x = np.arange(len(labels))
width=0.5
plt.bar(x, series, width, label='ser')
plt.bar(x, series1, width, bottom=series, label='ser1')
plt.legend()
plt.xticks(x, labels)
plt.show()

在这里插入图片描述

利用pandas优雅绘制条形图

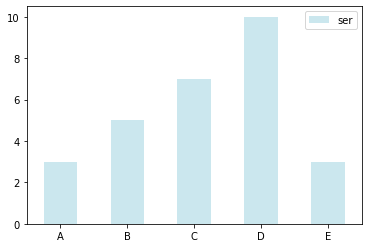

pandas绘制基础条形图

基础条形图包含一列数据，我们可以使用pd.Series数据结构来处理，以上面的series为例子：

ser = pd.Series(series, index=list('ABCDE'), name='ser')
color=np.array([183, 222, 232])/255 # 自定义颜色
ser.plot(kind='bar', color=color, rot=0) # rot指定x轴标签方向
plt.legend() # 选择是否显示系列标签
plt.show()

在这里插入图片描述

使用pandas绘制单个系列的条形图还看不出优势，我们可以使用DataFrame数据结构来绘制多个系列的系列条形图和堆叠条形图！

使用pandas绘制系列条形图和堆叠条形图

准备数据

df = pd.DataFrame(np.array([series, series1]).T, index=list('ABCDE'), columns=['ser', 'ser1'])
df

	ser	ser1
A	3	3
B	5	5
C	7	9
D	10	11
E	3	3

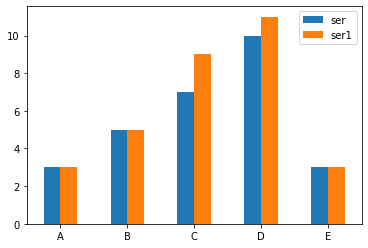

绘制系列条形图

df.plot(kind='bar', rot=0)
plt.show()

在这里插入图片描述

有没有简化很多？同样我们可以横向和堆叠条形图

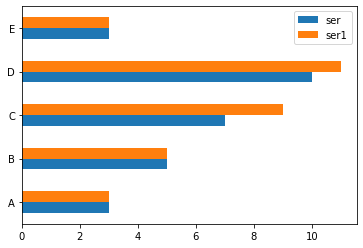

横向系列条形图

df.plot(kind='barh', rot=0)
plt.show()

在这里插入图片描述

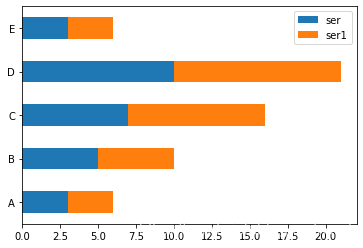

绘制横向堆叠条形图

df.plot(kind='barh', stacked=True, rot=0)
plt.show()

在这里插入图片描述

怎么样！使用pandas之后是不是优雅了很多，如果您喜欢别忘了点赞关注！
