利用proteus软件设计电路

江枫思渺然 提交于 2020-01-11 01:22:09
要求:

某控制板外接入8路数字音频脉冲信号,控制板有8个按键(K1~K8)与这8路信号相对应,每次只允许有一个按键按下。按键按下后,与按键相对应的输入信号被选中输出至扬声器,同时有一个LED数码管显示所按键序号。

原理框图

在这里插入图片描述

各模块功能说明

按键:由按键按下产生逻辑0;

编码器:根据按键按下的情况产生三位信号(000、001、010、011、100、101、110、111);

加法器:将编码器产生的信号做加1处理后并输出四位信号;

与运算:保证无按键按下时数码管显示为0;

译码器:将与运算后产生的四位信号做译码处理,使数码管能产生相应的数字;

7段数码管:产生相应的数字;

选择器:8种不同频率的信号作为选择器的输入端,编码器输出端的三位信号连接选择器的控制端,当相应的按键按下后控制相应的频率信号输出;

Proteus工程截图

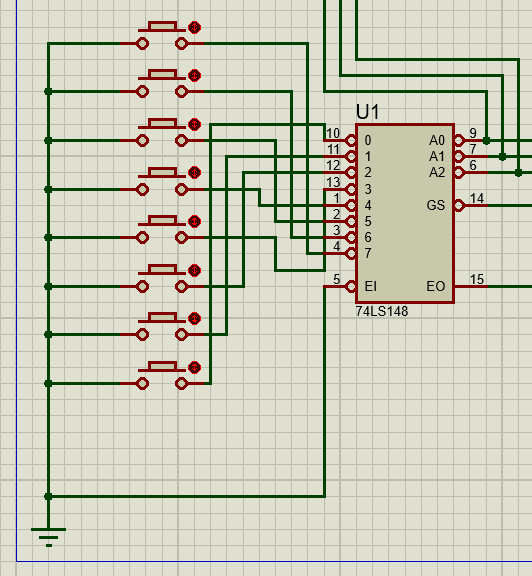

编码器

在这里插入图片描述

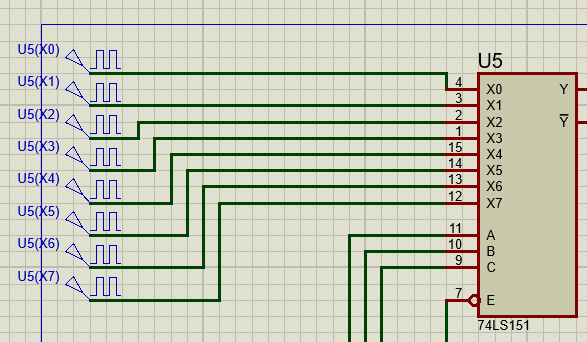

选择器

在这里插入图片描述
加法器

在这里插入图片描述
译码器及数码管

在这里插入图片描述

仿真结果

在这里插入图片描述

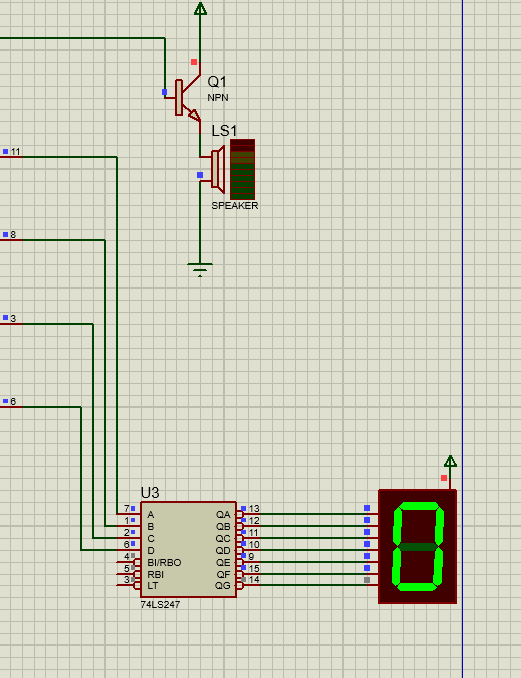

分析:
无按键按下时数码管显示0

在这里插入图片描述

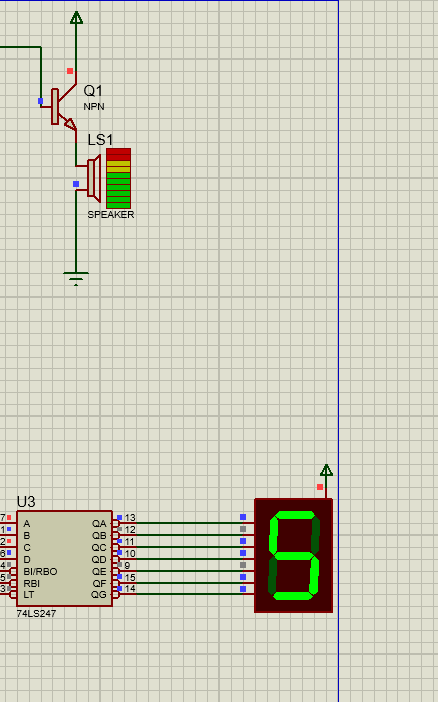

分析:
按键5按下时数码管显示5

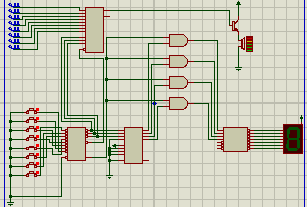

完整电路截图

在这里插入图片描述

完整工程视频

复制以下链接至浏览器中打开可观看完整工程视频:https://pan.baidu.com/s/1Oki4CgwM9rqACgI5BGZGHQ
