在我们设计单片机电子电路时，常用应用到一下比较常用的电路，每次都需要重新画，即费力又费神，还容易出错，所以本人将自己常用的电路设计成模块，每次使用直接负责即可。由于个人的力量有限，希望大家把自己常用的电路发上来分享。电路难免有错，希望大家指出。。。

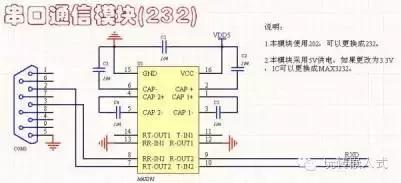

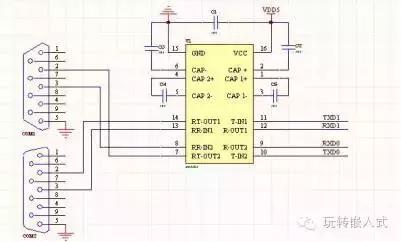

1. RS232通讯电路
双路232通信电路：3线连接方式，对应的是母头，工作电压5V，可以使用MAX202或MAX232。

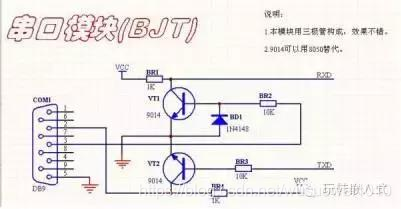

2. 三极管串口通讯
三极管串口通信：本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。
3. 单路RS232通讯
单路232通信电路：三线方式，与上面的三级管搭的完全等效。

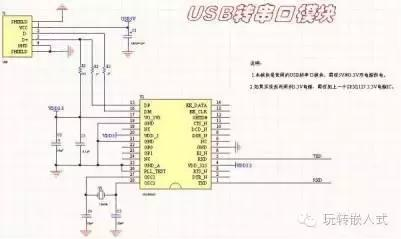

4. USB转RS232
USB转232电路：采用的是PL2303HX,价格便宜，稳定性还不错。

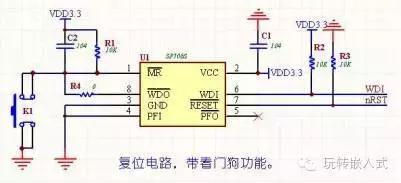

5. 复位电路
SP706S复位电路：带看门狗和手动复位，价格便宜（美信的贵很多），R4为调试用，调试完后焊接好R4。

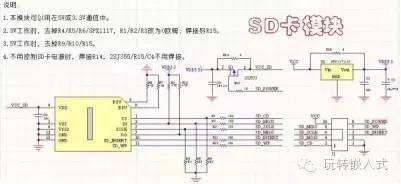

6. SD卡模块电路
SD卡模块电路（带锁）：本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。

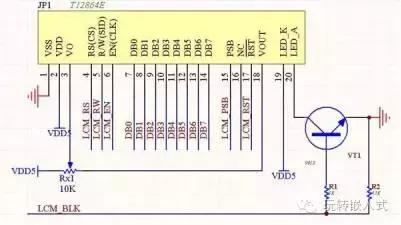

7. LCM12864液晶显示电路
LCM12864液晶模块（ST7920）：本电路是常见的12864电路，价格便宜，带中文字库。可以通过PSB端口的电平来设置其工作在串口模式还是并行模式，带背光控制功能。

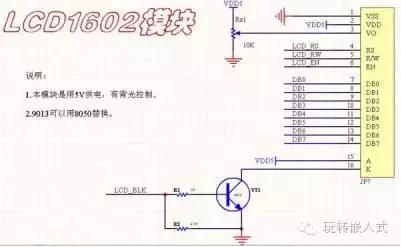

8. LCD1602液晶显示电路
LCD1602字符液晶模块(KS0066)：最常用的字符液晶模块，只能显示数字和字符，可4位或8位控制，带背光功能。

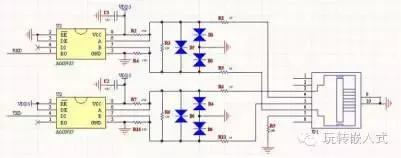

9. 全双工RS485电路
全双工RS485电路（带保护功能）：带有保护功能，全双工4线通信模式，适合远距离通信用。

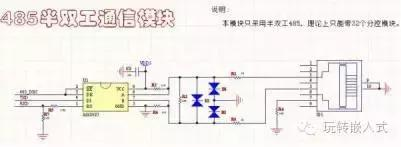

10. 半双工RS485电路
RS485半双工通信模块：可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在5V.

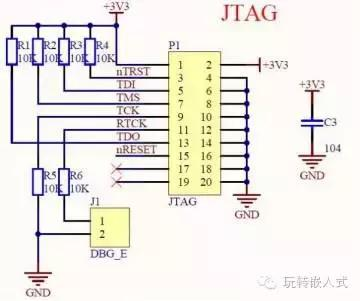

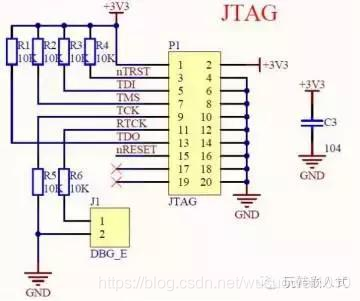

11. JTAG仿真接口
ARM JTAG仿真接口电路：比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用JLINK或ULINK.

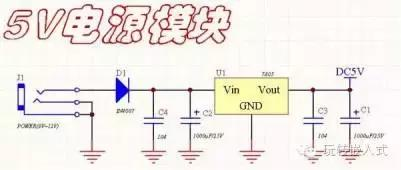

12. DC5V输出电路
5V电源模块：这个电路比较简单，如果用直插可以达到1.5A，如果用贴片的可以到达1A。

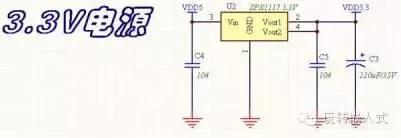

13. DC3.3V电源输出电路
3.3电源模块：可以到达800mA，价格非常便宜，也有相应的1.8/1.2的芯片，可以直接替换。

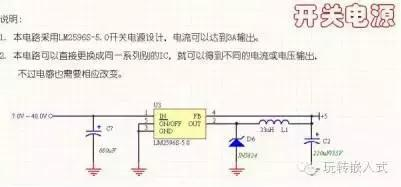

14. 常用开关电源电路

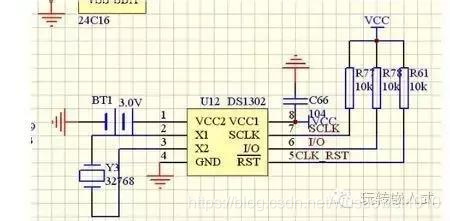

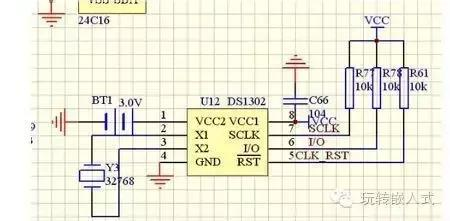

15. DS1302时钟电路
DS1302数字时钟：一款非常普及的时钟电路，好用，成本低。

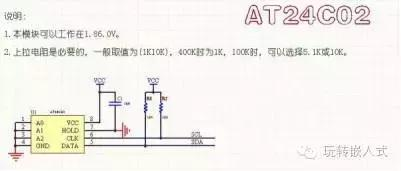

16. AT24C02通讯电路
AT24C02（EEPROM）：最常用的EEPROM电路。
