嵌入式系统常用术语

百般思念 提交于 2020-01-10 06:56:32

硬件相关

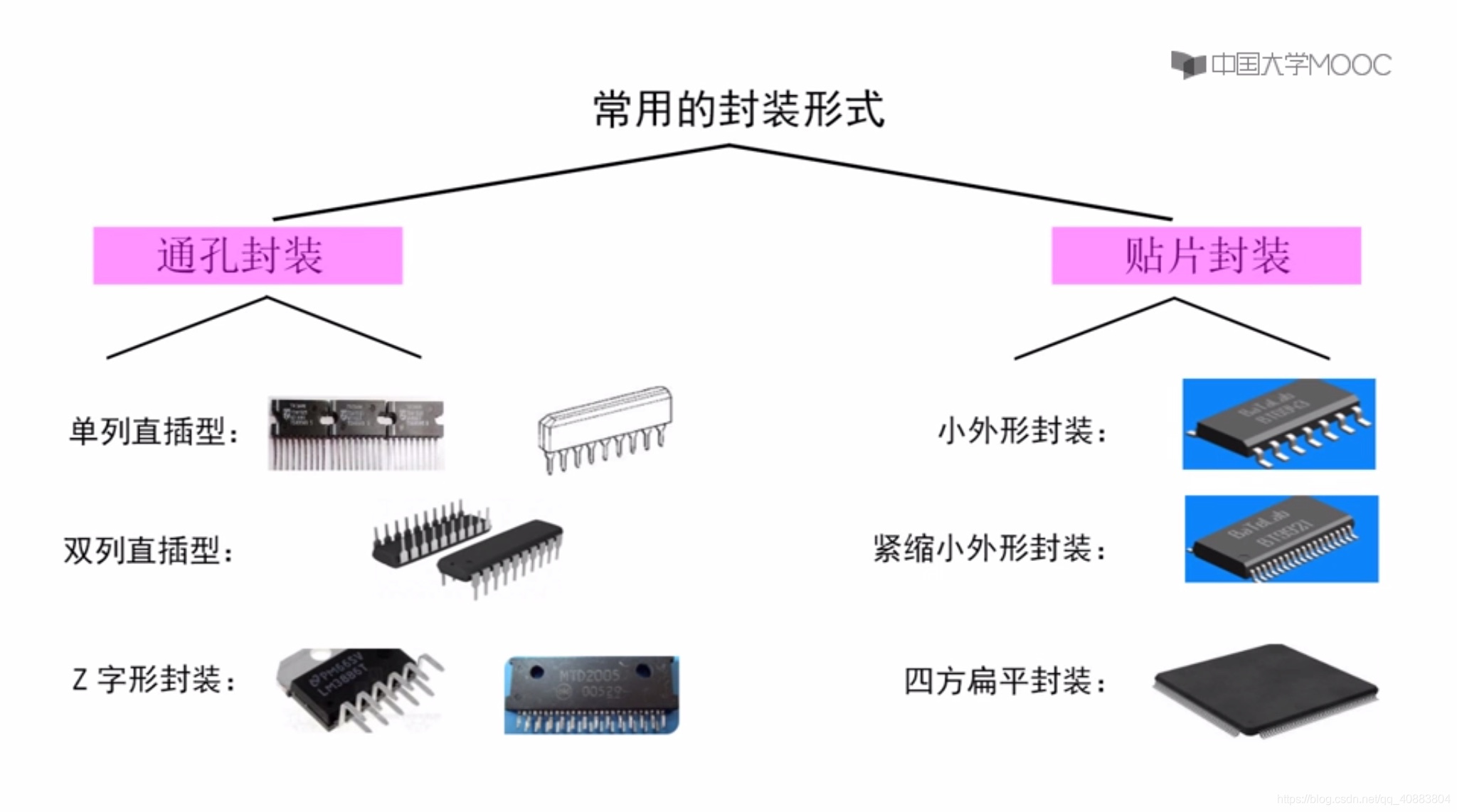

封装

用塑料,金属或陶瓷材料等把集成电路封在其中,保护芯片,使芯片与外部世界相连。

在这里插入图片描述

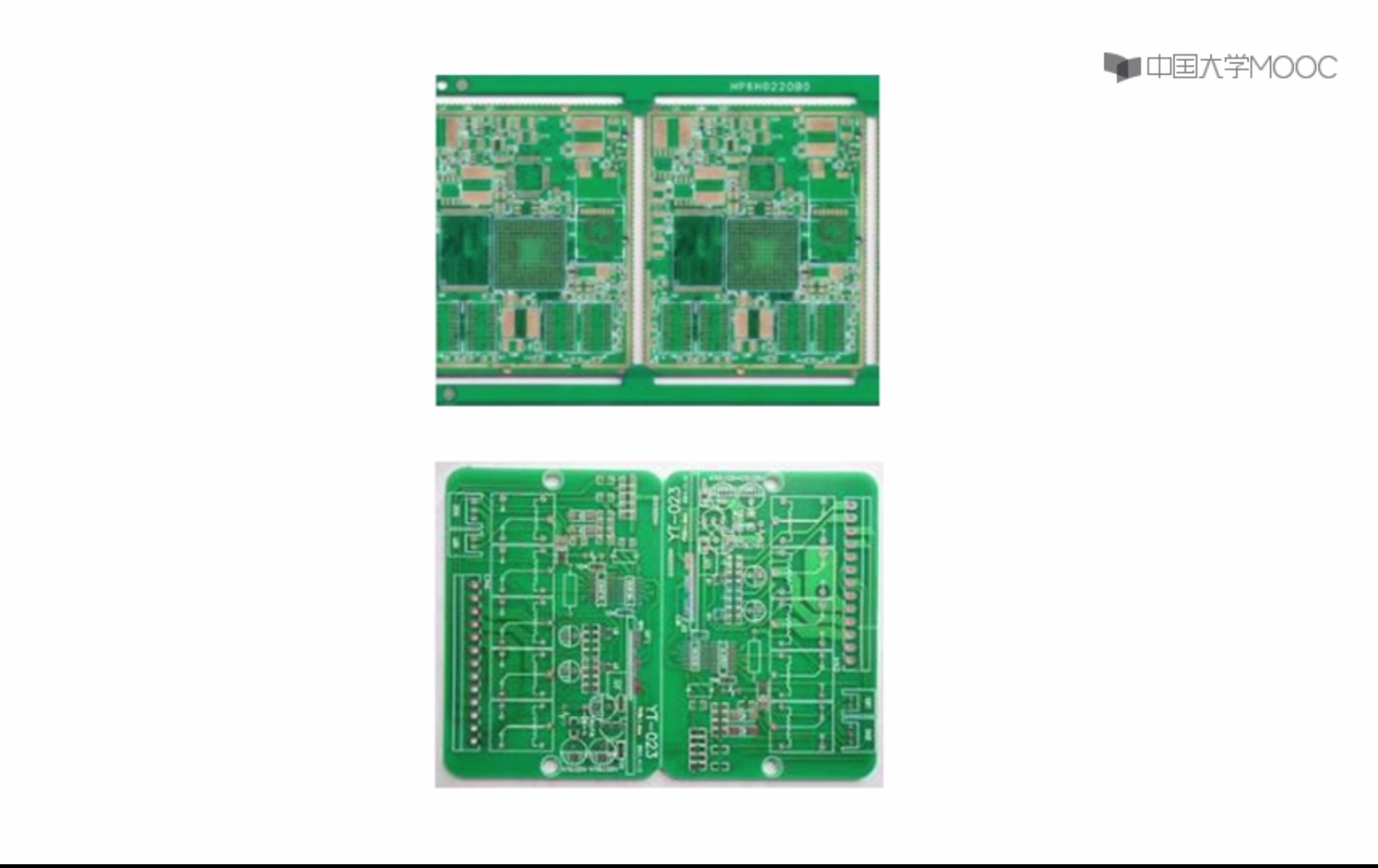

印刷电路板 PCB

组装电子元件的基板,电子原理图的实物化。提供集成电路等各种元器件固定,装配的支持。

在这里插入图片描述

可读写随机存储器RAM和只读存储器ROM

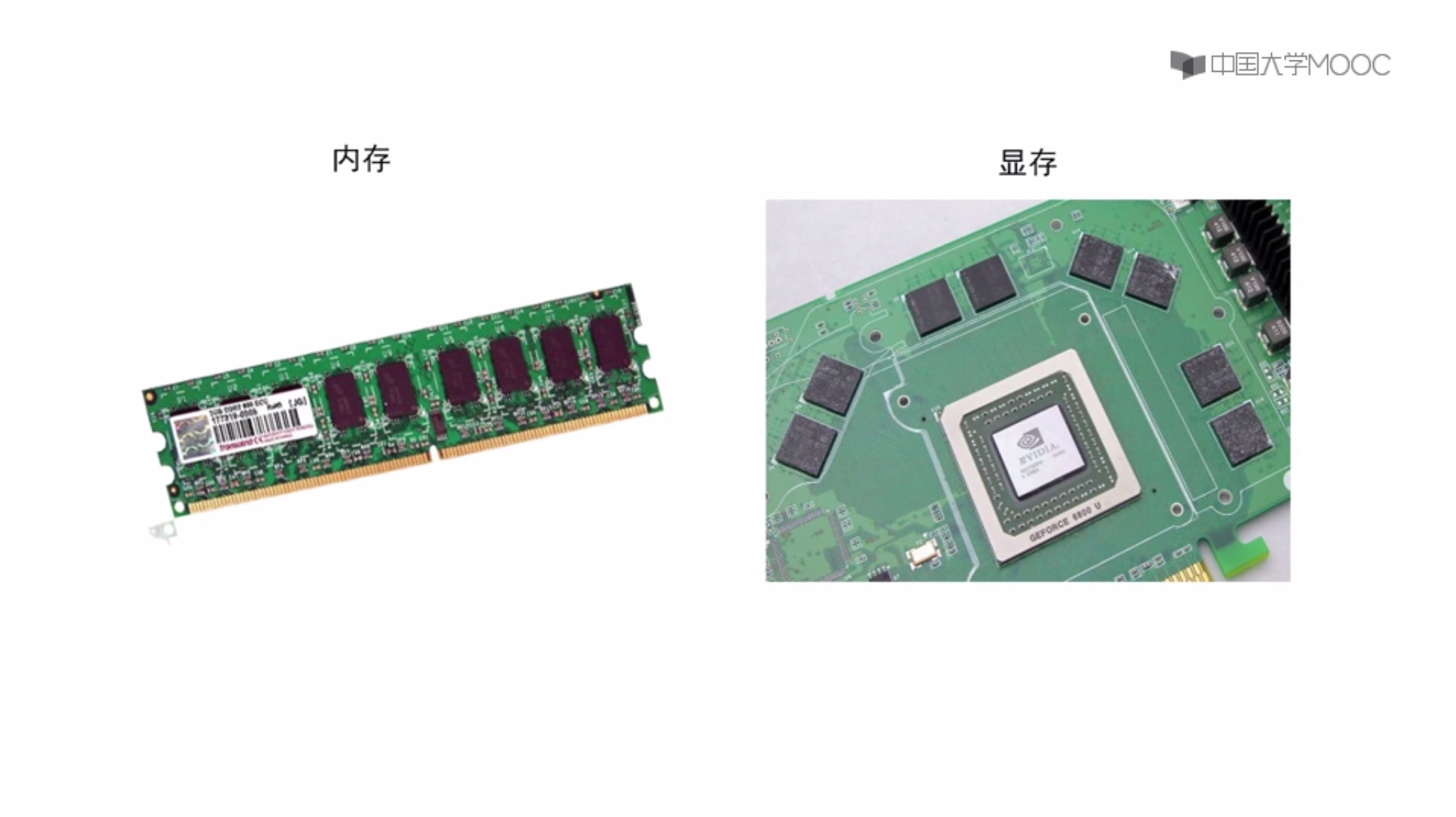

RAM:
  动态可读写随机存储器(DRAM)
    由一个MOS管组成一个二进制存储位,每隔一段时间控制刷新信息,给其充电。
    价格低,控制繁琐,接口复杂。

在这里插入图片描述

  静态可读写随机存储器(SRAM)
    一般由四个或六个MOS管构成一个二进制位,通电工作时,不需要刷新,一般用于CPU存。

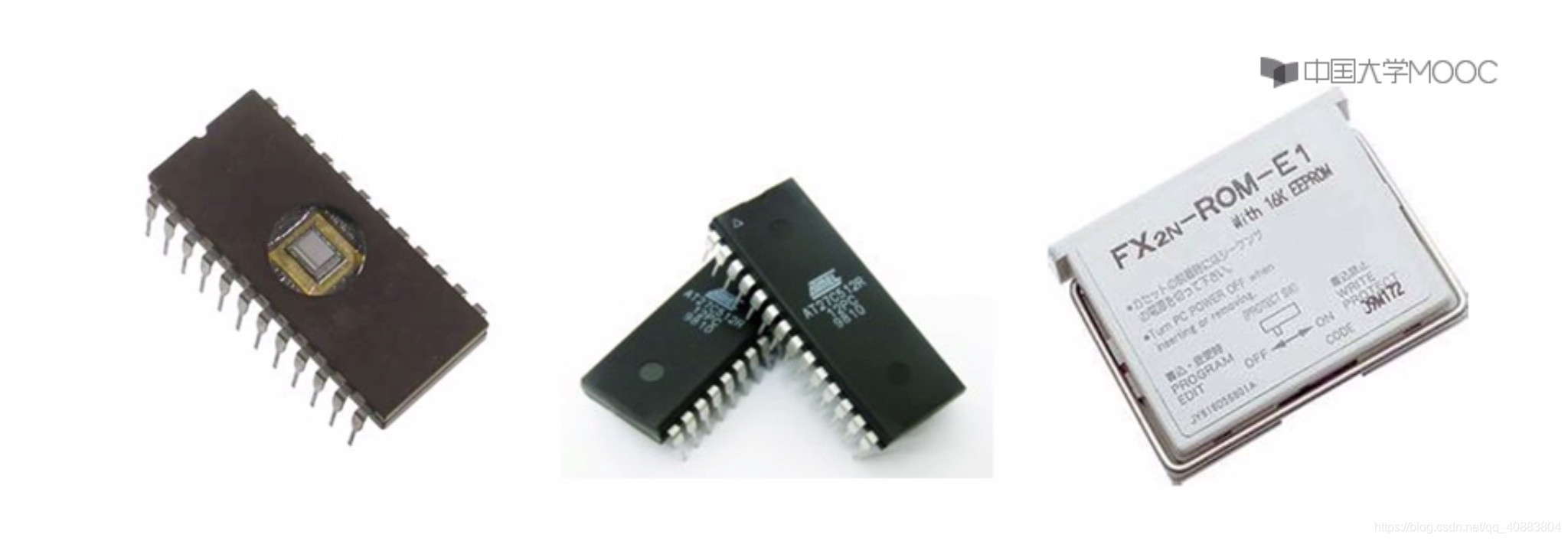

ROM:
  数据可以读出,但是不可以修改。存储一些固定不变的信息。
  可分为:固定ROM,可编程ROM(PROM),可擦除ROM(EPROM),闪存flash。

在这里插入图片描述

模拟量和开关量

模拟量:
指时间连续数值也连续的物理量,如温度,速度等。
开关量:
指一种二值信号,用俩个电平表示俩个逻辑值。

通信相关

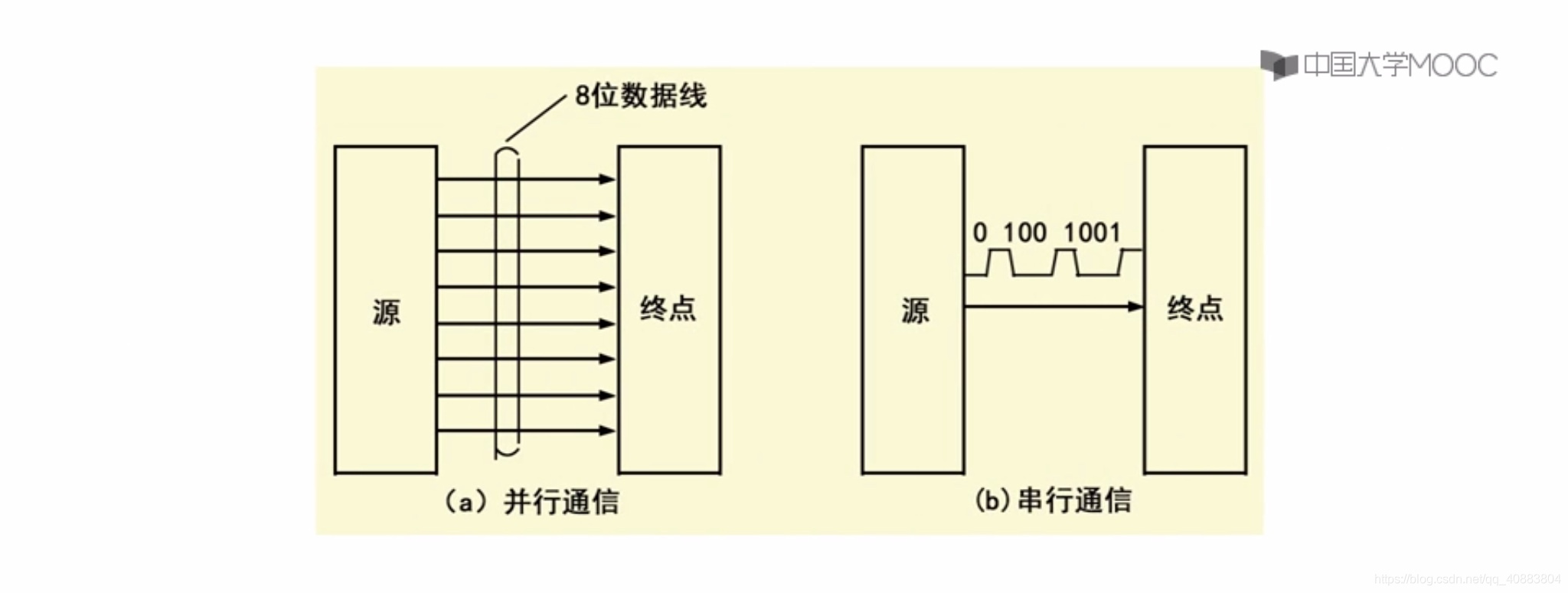

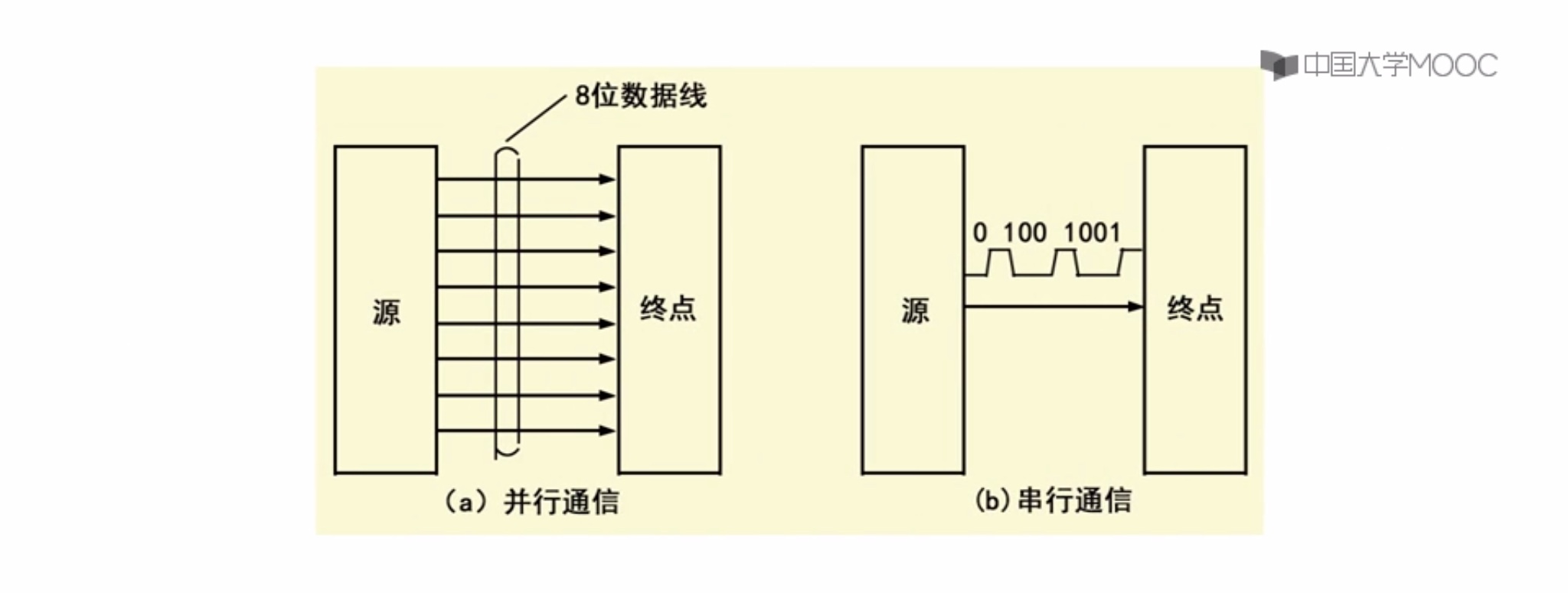

并行通信

指数据的各位同时在多根并行数据线上进行传输的通信方式,数据的各位同时由源到达目的地。如8位,16位,32位等同时传输。

在这里插入图片描述

串行通信

指数据在单线(电平高低表示信号)或双线(差分信号),按时间先后一位一位地传输信号,节省传输线,但是速度较慢。

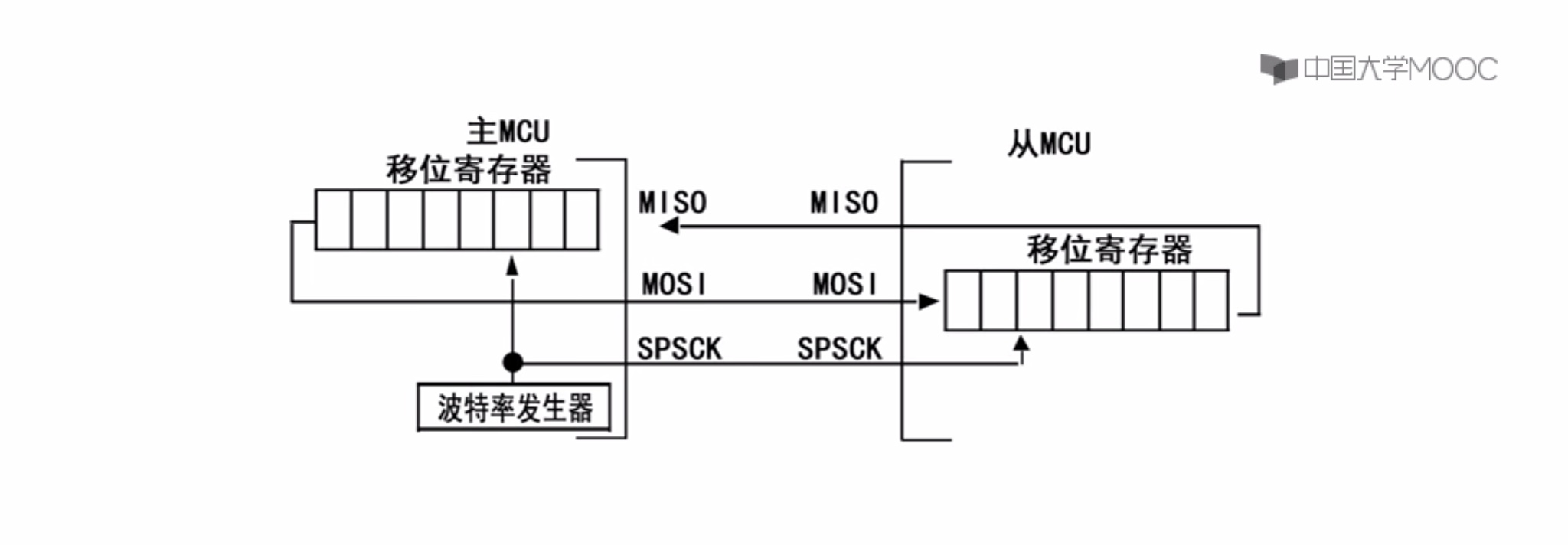

串行外设接口(SPI)

Motorola公司推出的串行通信方式,用于MCU外围扩展芯片。

在这里插入图片描述

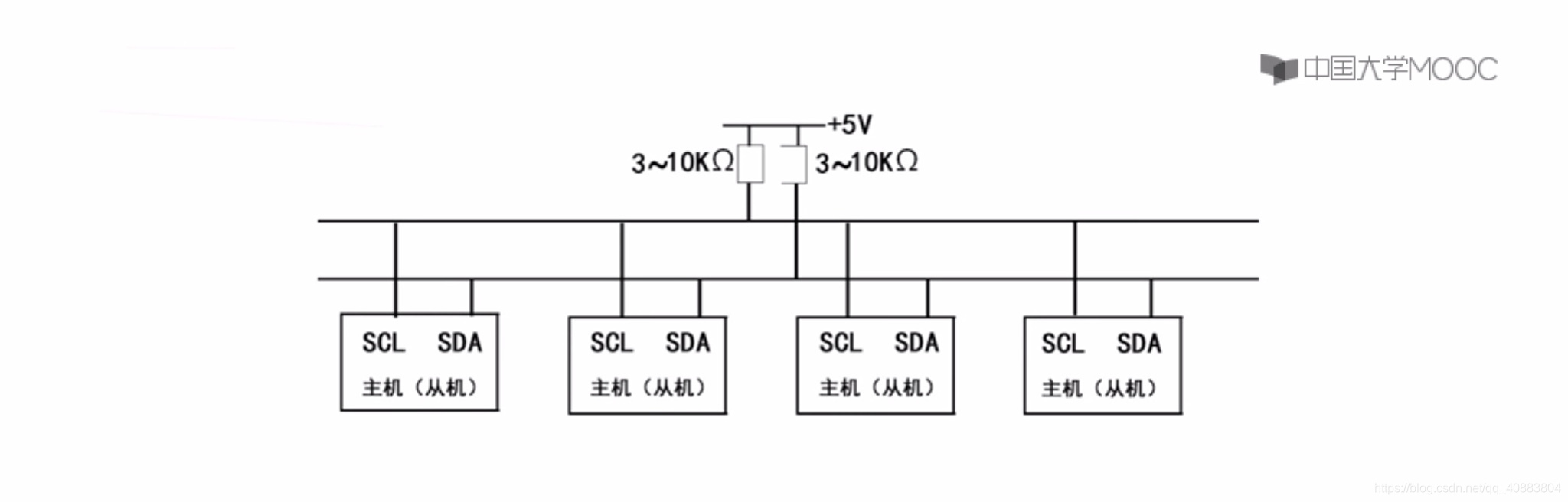

集成电路互连总线接口(I2C)

或读作i^2C 或iiC 由PHILIPS公司提出的两线式串行总线,用于用户电路板内CMU与外围电路的连接。

在这里插入图片描述

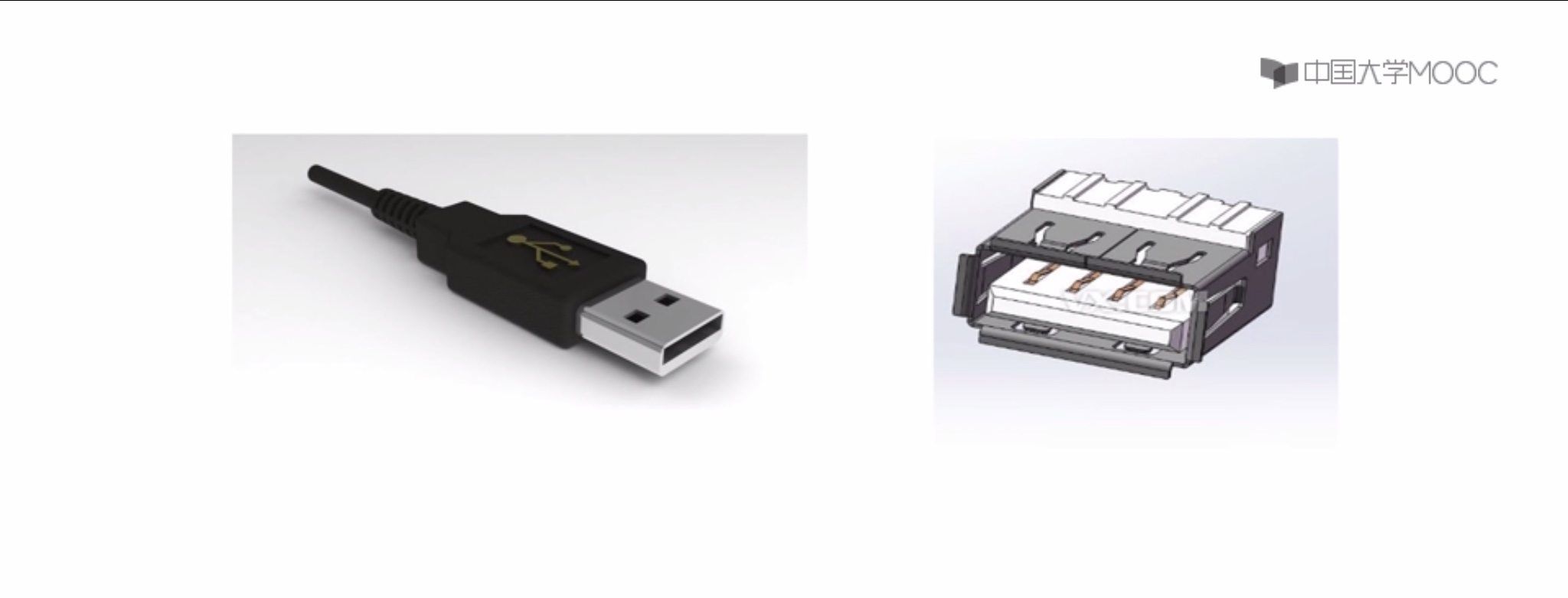

通用串行总线接口(USB)

USB是MCU与外界进行快速数据通信方式,采用差分连接,具有热插拔,速度快,抗干扰能力强的特点。

在这里插入图片描述

控制器局域网总线接口(CAN总线)

全数字,全开放现场的总线控制网络,广泛应用于汽车电子。

背景调试模式(BDM)

Freescale公司提出的调试接口,主要用于嵌入式MCU的程序下载和程序调试。

边界扫描测试协议(JTAG)

由国际联合测试行动组开发,对芯片进行测试的一种方式,可用于对MCU的程序进行载入和调试。

串行线调试(SWD)

使用2针调试端口,是JTAG低针数和高性能的替代品。用于小封装微控制器的程序写入和调试。适用于所有ARM处理器,兼容JTAG。

软件相关

通用输入/输出

即基本用途的输入/输出,也称为并行I/O。

作为通用输入引脚时,MCU内部程序可以读取该引脚,知道该引脚是 ‘1’ (高电平)或者 ‘0’ (低电平),即开关量输入。

作为通用输出引脚时,MCU内部程序向该引脚输出 ‘1’ (高电平)或者 ‘0’ (低电平),即开关量输出。

A/D转换

将电压信号转化为对应的数字量。

实际应用中,电压信号可以由温度,湿度等实际物理量通过传感器和相应的变换电路转化,经过A/D转换,MCU就可以处理这些物理量。

与之相反,D/A转换,将数字量转化为电压信号和模拟量。

脉冲宽度调制器

是一个D/A转换器,可以产生一个高电平和低电平之间重复交替的输出信号(PWM信号)。

看门狗

防止程序跑飞而设计的自动计时器,当程序跑飞时,由于无法正常执行清除定时器的操作,看门狗定时器会自动溢出,使系统产生复位操作。

液晶显示(LCD)

电子信息产品的一种显示器件。

分类:字段型,点阵字符型,点阵图形型

发光二极管(LED)

一种将电流顺向通到半导体PN结处而发光的器件,常用于家电警示器,汽车灯,交通警示灯等。

实时操作系统(RTOS)

一种运行于嵌入式系统上的操作环境,可以提供建立多任务环境。

RTOS为每一个任务建立一个可执行环境,区分任务执行的优先级等,可以将一个嵌入式工程分解成一系列较小,较简单的并行任务实现,降低复杂度,增强模块化。
