高阶数据结构：SSTable

1. 前言

最近在组会上面通过小组讨论论文时，发现了SSTable这个数据结构。课后为了深入分析和学习这个数据结构，我做了一些资料查阅。在查询相关分布式的书籍后，找到了SSTable的数据结构，现将其作为笔记记录下来。之前整理的BigTable论文里面提及到了SStable，但是当时并没有引起我的注意。现在将深入理解这个数据结构——SSTable。

2. SSTable的定义

Google SSTable文件格式在内部用于存储Bigtable数据。 它的格式为文件本身就是一个排序的、不可变的、持久的Key/Value对Map，其中Key和value都可以是任意的byte字符串。提供操作以查找与指定键相关联的值，并遍历指定键范围内的所有键/值对。使用Key来查找Value，或通过给定Key范围遍历所有的Key/Value对。每个SSTable包含一系列的Block（一般Block大小为64KB，但是它是可配置的），在SSTable的末尾是Block索引，用于定位Block，这些索引在SSTable打开时被加载到内存中，在查找时首先从内存中的索引二分查找找到Block，然后一次磁盘寻道即可读取到相应的Block。还有一种方案是将这个SSTable加载到内存中，从而在查找和扫描中不需要读取磁盘。

3. BigTable的架构

BigTalbe构建在GFS之上，为文件系统增加了一层分布式索引层。另外，BigTable依赖Google的Chubby（即分布式锁）进行服务器选举以及维护全局信息维护。

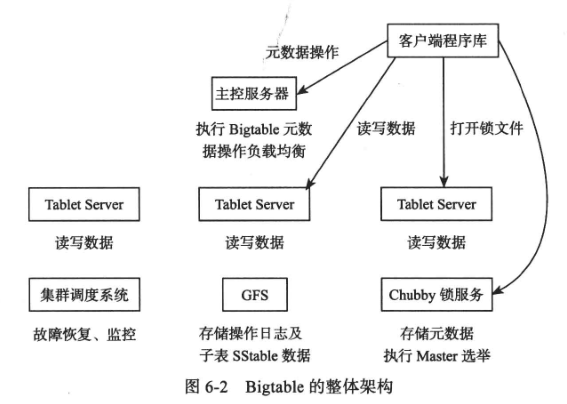

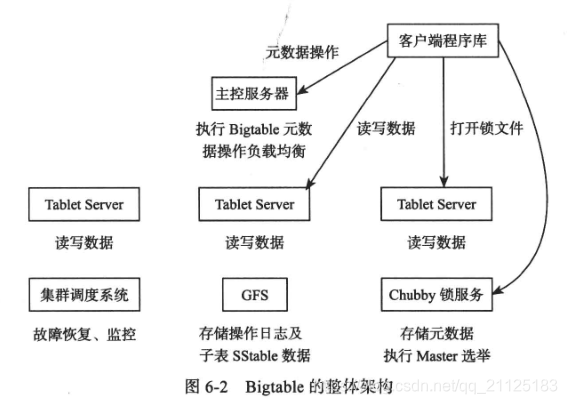

如图，Bigtable将大表划分为大小在100M~200M的子表（tablet），每个子表对应一个连续的数据范围。Bigtable主要由三个部分组成：客户端程序库（client）、一共主控服务器（Master）和多个子表服务器（tablet server）。

• 客户端程序库（Client）：提供Bigtable到应用程序的接口，应用程序通过客户端程序库对表格的数据的单元进行增、删、改、查等操作。客户端通过Chubby锁服务器获取一些控制信息，但所有表格的数据内容都在客户端与子表服务器之间进行传输。
• 主控服务器（Master）：管理所有的子表服务器，包括分配子表给子表服务器，指导子表服务器实现子表的合并，接收来自子表服务器的分裂信息，监控子表服务器，在子表服务器之间进行负载均衡并实现子表服务器的故障恢复。
• 子表服务器（tablet server）：实现子表的装载/卸出、表格内容的读和写，子表的合并和分裂。Tablet Server服务的数据包括操作日志以及每个子表上的sstable数据，这些数据都存储在底层的GFS中。

4. BigTable中的存储引擎

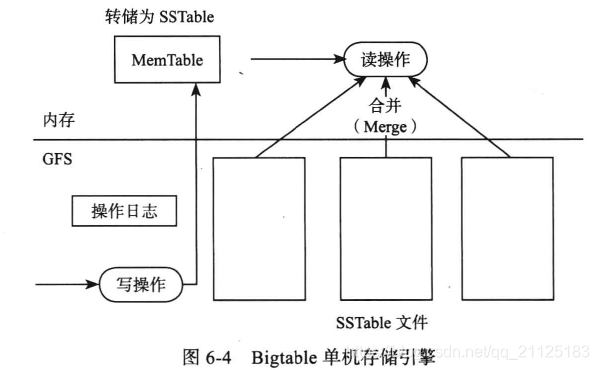

Bigtable采用Merge-dump存储引擎。数据写入时需要先写操作日志，成功后应用到内存中的MemTable中，写操作日志是往磁盘中的日志文件追加数据，很好地利用了磁盘设备顺序读写的特性。当内存中的MemTable达到一定大小，需要将MemTable转储(Dump)到磁盘中生成SSTable文件。由于数据同时存在MemTable和可能多个SSTable中，读取操作需要按从旧到新的时间顺序合并SSTable和内存中的MemTable数据。数据在SSTable中连续存放，因此可以同时满足随机读取和顺序读取两种需求。为了防止磁盘中的SSTable文件过多，需要定时将多个SSTable通过Compaction过程合并成一个SSTable，从而减少后续读操作需要读取的文件个数。一般情况下，如果写操作比较少，我们总是能够使得对每一份数据同时只存在一个SSTable和一个MemTable，也就是说，随机读取和顺序读取都只需要访问一次磁盘。插入、删除、更新、增加等操作在Merge-dump引擎中都看成一回事，除了最早生成的SSTable外，SSTable中记录的只是操作，而不是最终的结果，需要等到读取时才合并到最终结果。

Bigtable中包含三种Compaction策略：Minor Compaction、Merging Compaction和Major Compaction。其中，Minor Compaction把内存中的MemTable转储到GFS中，Merging Compaction和Major Compaction合并GFS中的多个SSTable文件生成一个更大的SSTable。Minor Compaction主要是为了防止内存占用过多，Merging和Major Compaction则是为了防止读取文件个数过多。Merging Compaction和Major Compaction的区别在于Major Compaction会合并所有的SSTable文件和内存中的MemTable，生成最终结果；而Merging Compaction生成的SSTable文件可能包含一些操作，比如删除、增加等。

5. SSTable的数据结构

数据在SSTable中按照主键有序存储，每个SSTable由若干个大小相近的数据块（Block）组成，每个数据块包含若干行。数据块的大小一般在8~64KB之间，允许用户配置。Tablet Server的缓存包括两种：块缓存（Block Cache）和行缓存（Row Cache）。其中，块缓存的单位为SSTable中的数据块，行缓存的单位为一行记录。随机读取时，首先查找行缓存；如果行缓存不命中，接着再查找块缓存。另外，Bigtable还支持布隆过滤器(Bloom Filter)，如果读取的数据行在SSTable中不存在，可以通过布隆过滤器（Bloom Filter）发现，从而避免一次读取GFS文件操作。注：布隆过滤器可以用于检索一个元素是否在一个集合中。它的优点是空间效率和查询时间都比一般的算法要好的多，缺点是有一定的误识别率和删除困难。

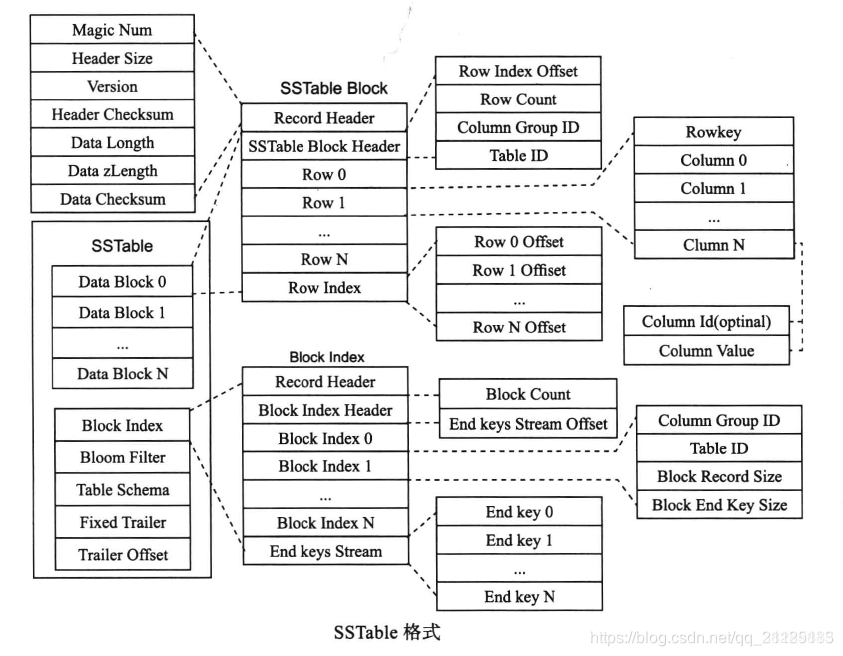

SSTable中的数据按主键排序后存放在连续的数据块(Block)中，块之间也有序。接着，存放数据块索引，由每个Block最后一行的主键组成，由于数据查询中的Block定位。接着，存放布隆过滤器和表格的Schema信息。最后，存放固定大小的Trailer以及Trailer的偏移位置。

SSTable数据存储结构

• Data Block：存放连续的数据块
• Block Index：存放连续的块索引。描述一个data block，存储着对应data block的最大Key值，以及data block在文件中的偏移量和大小
• Bloom Filter：布隆过滤器（Bloom Filter），用于判断读取的数据是否在当前SSTable上。
• Table Schema: 当前SSTable的表格Schema信息
• Fixed Trailer：当前SSTable的Block Index的块索引大小
• Trailer Offset：当前SSTable的Block Index的块索引在文件存储下的偏移量

查找SSTable时，首先从子表的索引信息中读取SSTable Trailer的偏移位置，接着获取Trailer信息。根据Trailer中记录的信息，可以获取块索引的大小和偏移，从而将整个块索引加载到内存中。根据块索引记录的每个Block的最后一行的主键，可以通过二分查找定位到查找的Block。最后将Block加载到内存中，通过二分查找Block中记录的行索引查找到相应的偏移量，然后查找到具体某一行Row X。本质上看，SSTable是一个两级索引结构：块索引以及行索引；而整个ChunkServer是一个三级索引结构：子表索引、块索引以及行索引。

SSTable分为两种格式：稀疏格式和稠密格式。

• 稀疏格式：某些列可能存在，也可能不存在，因此，每一行只存储包含实际值的列，每一列存储的内容为：<列ID，列值>(<Column ID, Column Value>);
• 稠密格式：每一行都需要存储所有列，每一列只需要存储列值，不需要存储列ID，这是因为列ID可以从表格Schema中获取。

5.1 举例说明

假设有一张表格包含10列，列ID为1~10，表格中有一行的数据内容为：

那么，采用稀疏格式存储，内容为：<2, 20>,❤️, 30>,<5, 50>,<7, 70>,<8, 80>；如果采用稠密格式存储，内容为：null，20，30，null，50，null，70，80，null，null。

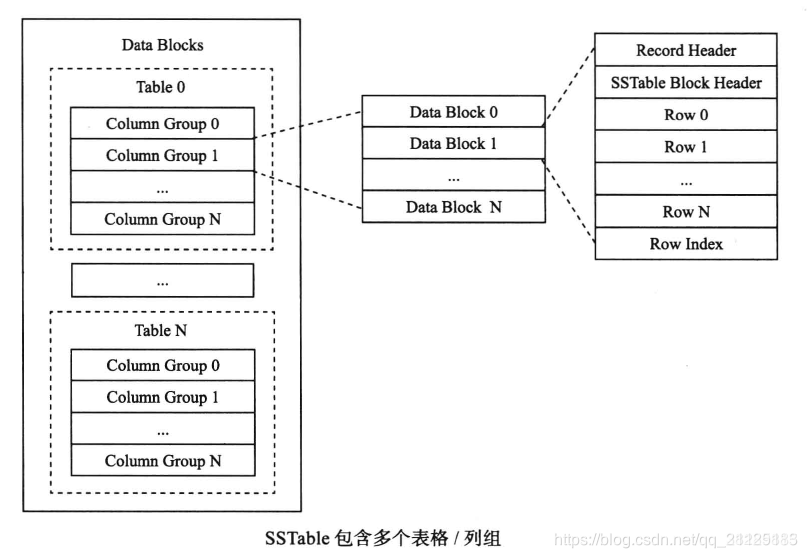

ChunkServer中的SSTable为稠密格式，而UpdateServer中的SSTable为稀疏格式，且存储了多张表格的数据。另外，SSTable支持列组Cloumn Group，将同一个列组下的多个列的内容存储在一起。列组是一种行列混合存储模式，将每一行的所有列分成多个组(称为列组)，每个列组内部按行存储。

当一个SSTable中包含多个表格/列组时，数据按照[表格ID，列组ID，行主键]([table_id, column group id, row_key])的形式有序存储。

6. SSTable在BigTable中的相应操作

6.1 Tablet Serving

在新数据写入时，这个操作首先提交到日志中作为redo纪录，最近的数据存储在内存的排序缓存memtable中；旧的数据存储在一系列的SSTable 中。在recover中，tablet server从METADATA表中读取metadata，metadata包含了组成Tablet的所有SSTable（纪录了这些SSTable的元 数据信息，如SSTable的位置、StartKey、EndKey等）以及一系列日志中的redo点。Tablet Server读取SSTable的索引到内存，并replay这些redo点之后的更新来重构memtable。

当写操作到达tablet server时，tablet server将检查其格式是否正确，以及发送方是否有权限执行该写操作。通过从Chubby文件中读取允许写操作的权限列表来执行授权（这在Chubby客户端缓存中几乎总是命中）。有效的变动将写入提交日志。Group Commit通过提交多个写操作用于提高吞吐量[13，16]。提交写入后，其内容将插入到memtable中。

在读操作时时，完成格式、授权等检查后，读会同时读取SSTable、memtable（HBase中还包含了BlockCache中的数据）并合并他们的结果，由于SSTable和memtable都是字典序排列，因而合并操作可以很高效完成。

6.2 Compaction

Bigtable中包含三种Compaction策略：Minor Compaction、Merging Compaction和Major Compaction。

• Minor Compaction：随着memtable大小增加到一个阀值，这个memtable会被冻住而创建一个新的memtable以供使用，而旧的memtable会转换成一个SSTable而写入到底层存储GFS中，这个过程叫做minor compaction。这个minor compaction可以减少内存使用量，并可以减少日志大小，因为持久化后的数据可以从日志中删除。在minor compaction过程中，可以继续处理读写请求。

• Merge Compaction：每次minor compaction会生成新的SSTable文件，如果SSTable文件数量增加，则会影响读的性能，因而每次读都需要读取所有SSTable文件，然后合并结果，因而对SSTable文件个数需要有上限，并且时不时的需要在后台做merging compaction，这个merging compaction读取一些SSTable文件和memtable的内容，并将他们合并写入一个新的SSTable中。当这个过程完成后，这些源SSTable和memtable就可以被删除了。

• Merge Compaction：如果一个merging compaction是合并所有SSTable到一个SSTable，则这个过程称做major compaction。一次major compaction会将mark成删除的信息、数据删除，而其他两次compaction则会保留这些信息、数据（mark的形式）。Bigtable会时不时的扫描所有的Tablet，并对它们做major compaction。这个major compaction可以将需要删除的数据真正的删除从而节省空间，并保持系统一致性。

6.3 SSTable的locality和In Memory

在Bigtable中，它的本地性是由Locality group来定义的，即多个column family可以组合到一个locality group中，在同一个Tablet中，使用单独的SSTable存储这些在同一个locality group的column family。HBase把这个模型简化了，即每个column family在每个HRegion都使用单独的HFile存储，HFile没有locality group的概念，或者一个column family就是一个locality group。

在Bigtable中，还可以支持在locality group级别设置是否将所有这个locality group的数据加载到内存中，在HBase中通过column family定义时设置。这个内存加载采用延时加载，主要应用于一些小的column family，并且经常被用到的，从而提升读的性能，因而这样就不需要再从磁盘中读取了。

6.4 SSTable压缩

客户端可以控制是否压缩locality group的SSTable，以及如果压缩，则使用哪种压缩格式。 用户指定的压缩格式将应用于每个SSTable块（其大小可通过特定于位置组的调整参数来控制）。 尽管我们通过分别压缩每个块而损失了一些空间，但我们的好处是，可以读取SSTable的一小部分而无需解压缩整个文件。 许多客户端使用两遍自定义压缩方案。 第一遍使用Bentley和McIlroy的方案[6]，该方案在一个大窗口中压缩长的公共字符串。 第二遍使用快速压缩算法，该算法在一个小的16 KB数据窗口中查找重复项。 两种压缩过程都非常快-在现代机器上，它们的编码速度为100-200 MB / s，解码速度为400-1000 MB / s。

6.5 SSTable的读缓存

为了提升读的性能，Bigtable采用两层缓存机制：

• Scan Cache：Scan Cache是一个更高级别的缓存，它将SSTable接口返回的Key/Value缓存到tablet server code。
• Block Cache：Block Cache对于倾向于读取与其最近读取的数据接近的数据的应用程序很有用（例如，顺序读取或对热点行内同一locality group中不同列随机读取）

Block Cache是较低级的缓存，它缓存从GFS读取的SSTables块。 Scan Cache对于倾向于重复读取相同数据的应用程序最有用。

6.6 Bloom Filter

前文有提到Bigtable采用合并读，即需要读取每个SSTable中的相关数据，并合并成一个结果返回，然而每次读都需要读取所有SSTable，自然会耗费性能，因而引入了Bloom Filter，它可以很快速的找到一个RowKey不在某个SSTable中的事实（注：反过来则不成立）。

7. SSTable设计成Immutable的好处

在SSTable定义中就有提到SSTable是一个Immutable的order map，这个Immutable的设计可以让系统简单很多：

关于Immutable的优点有以下几点：

1. 在读SSTable是不需要同步。读写同步只需要在memtable中处理，为了减少memtable的读写竞争，Bigtable将memtable的row设计成copy-on-write，从而读写可以同时进行。
2. 永久的移除数据转变为SSTable的Garbage Collect。每个Tablet中的SSTable在METADATA表中有注册，master使用mark-and-sweep算法将SSTable在GC过程中移除。
3. 可以让Tablet Split过程变的高效，我们不需要为每个子Tablet创建新的SSTable，而是可以共享父Tablet的SSTable。
