将带文字标注的CAD图发布到GeoServer

所需工具

ArcGis；PostgreSQL数据库；uDig;

一、将CAD图转为shp文件

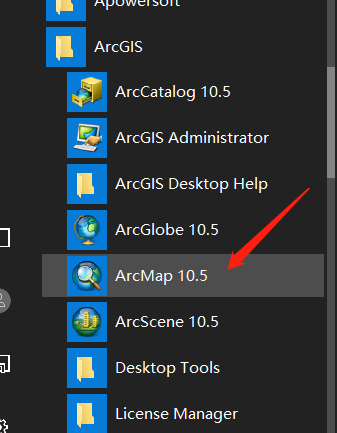

打开ArcGis的ArcMap
在这里插入图片描述

将文字标注保存至shp文件

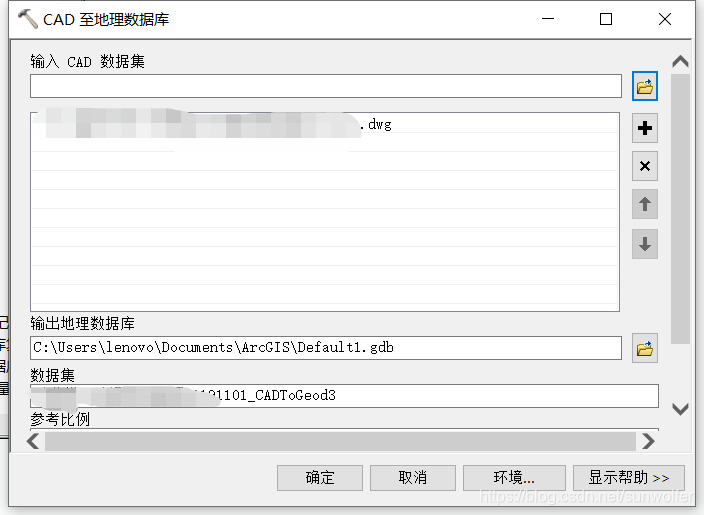

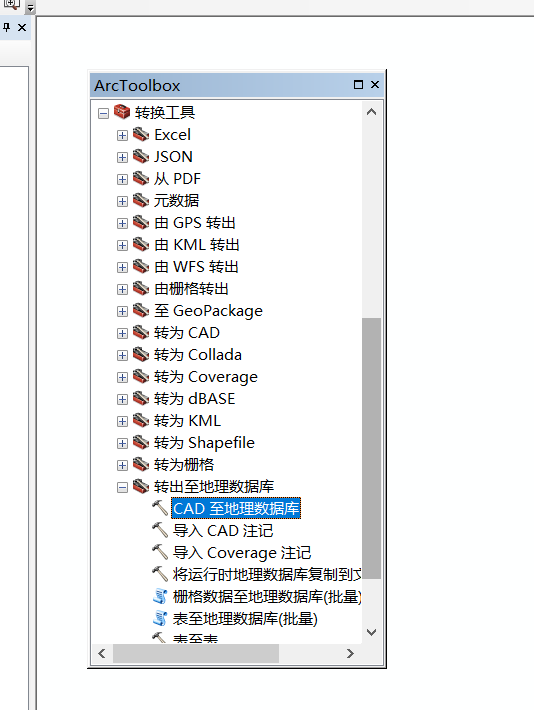

在转换工具->转出至地理数据库->CAD至地理数据库
在这里插入图片描述
选择CAD图，其余设置默认，点击确定

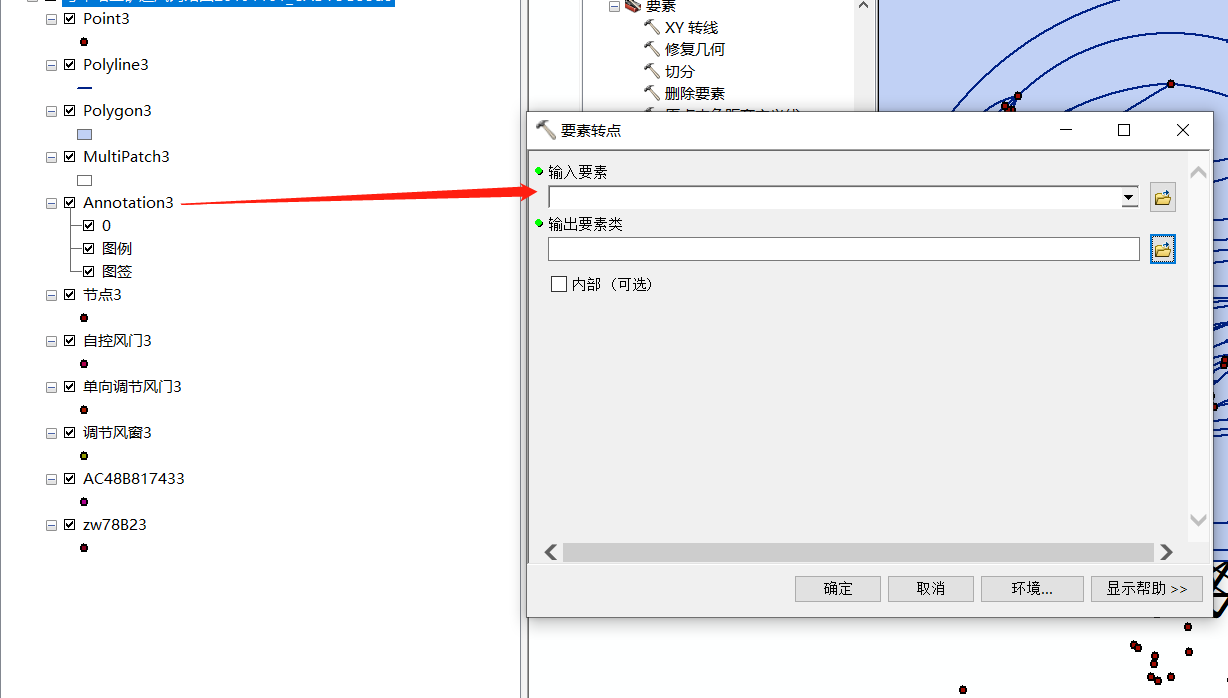

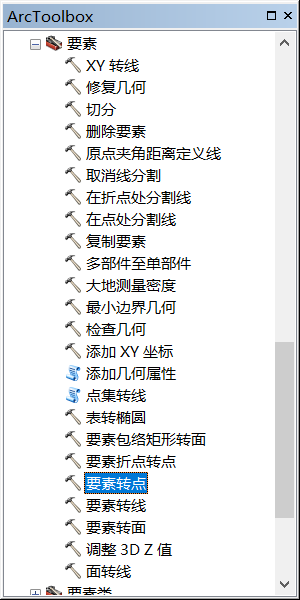

在ArcToolbox的数据管理工具->要素中选择要素转点

选择Annotation,点击确定

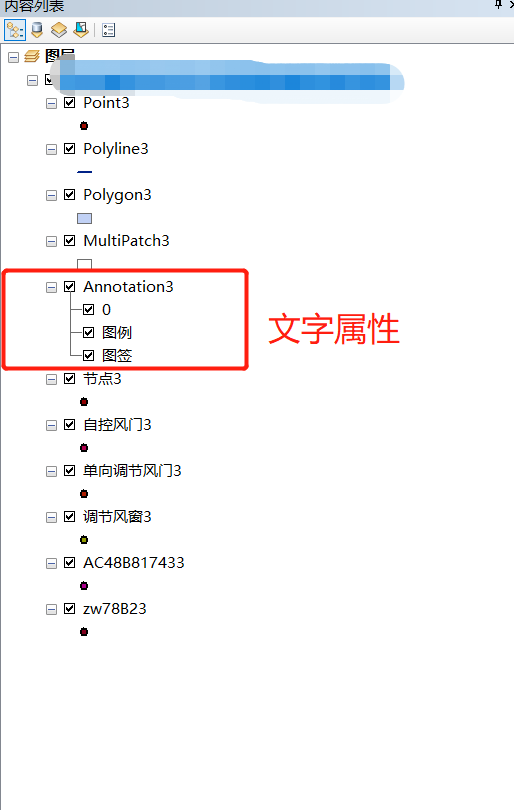

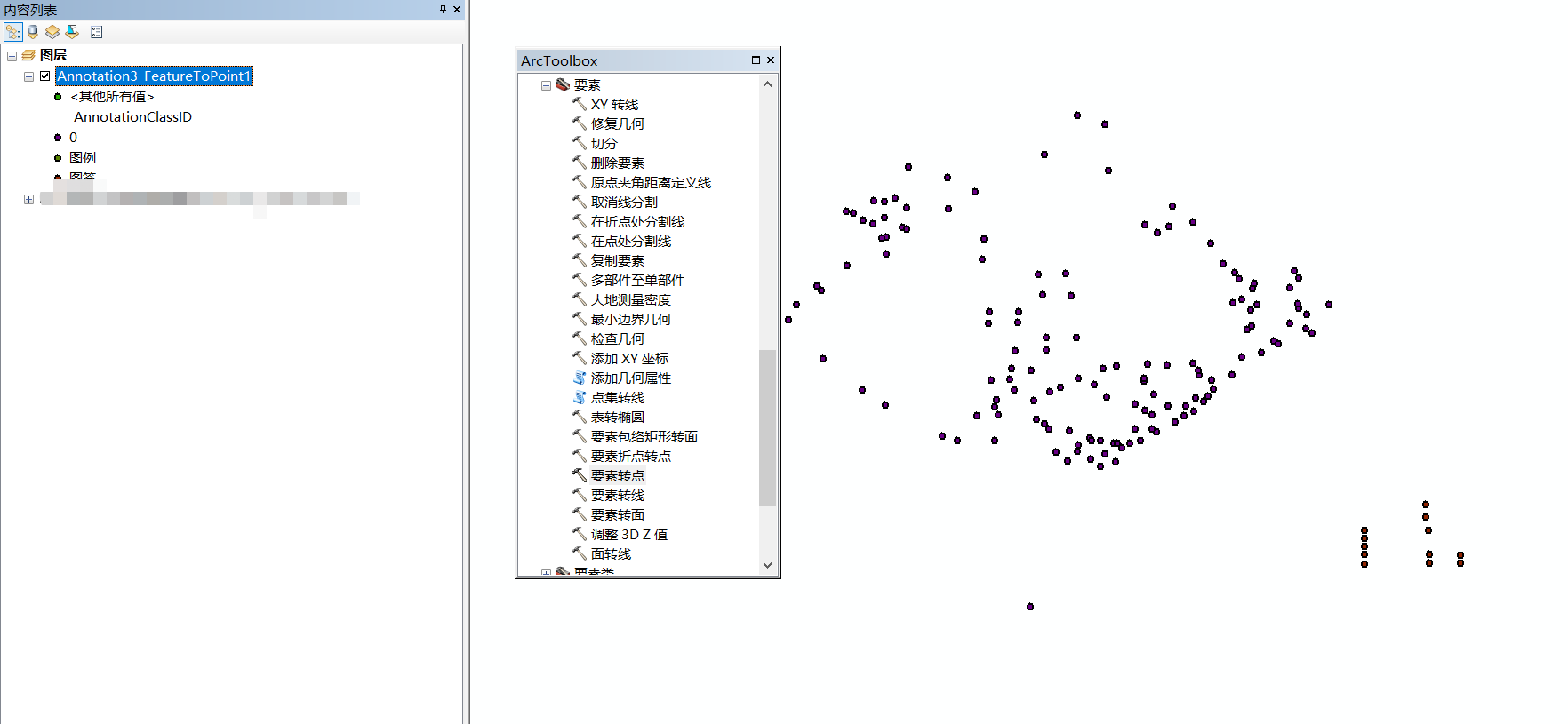

转换成功后默认显示该图层

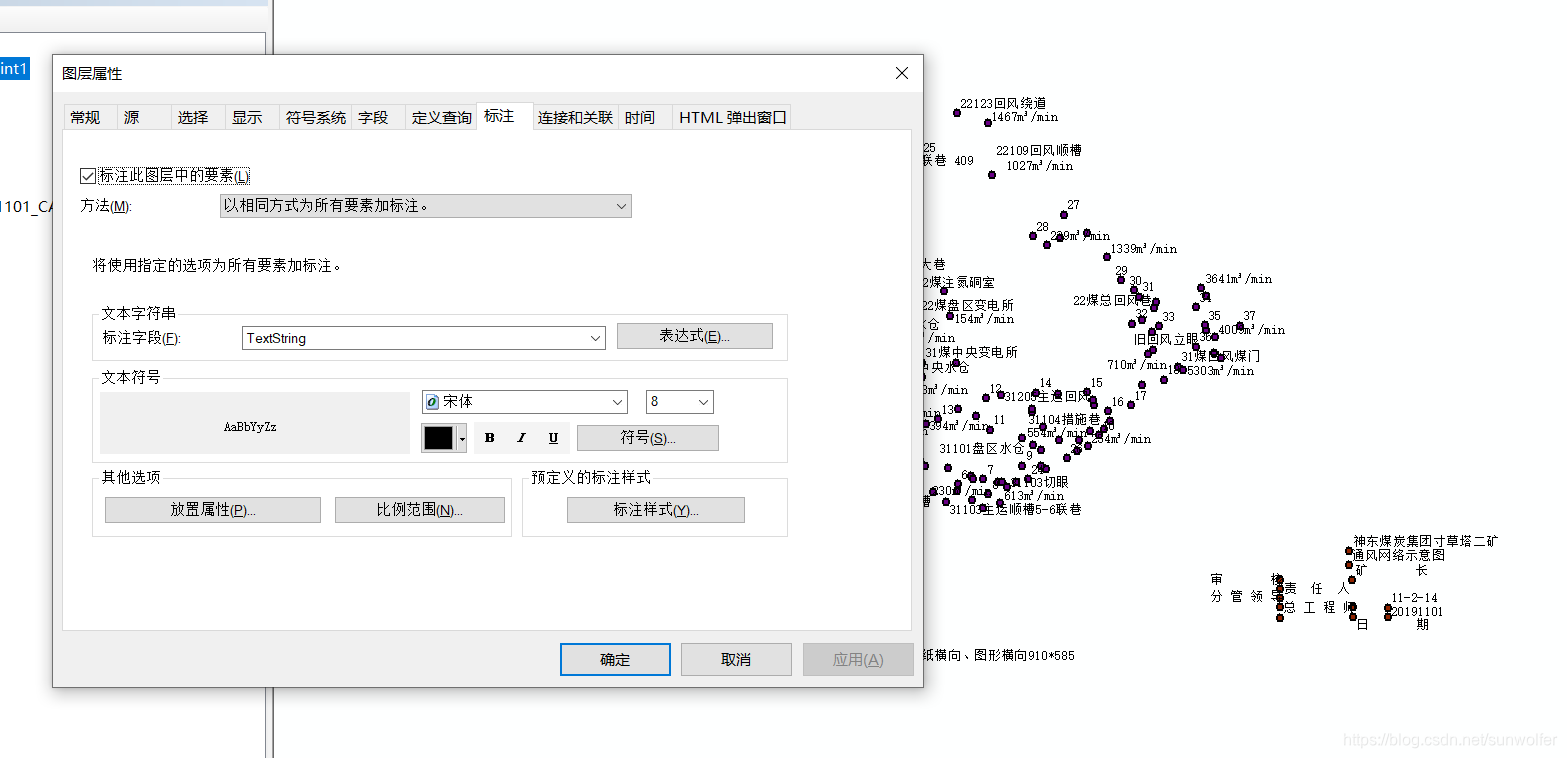

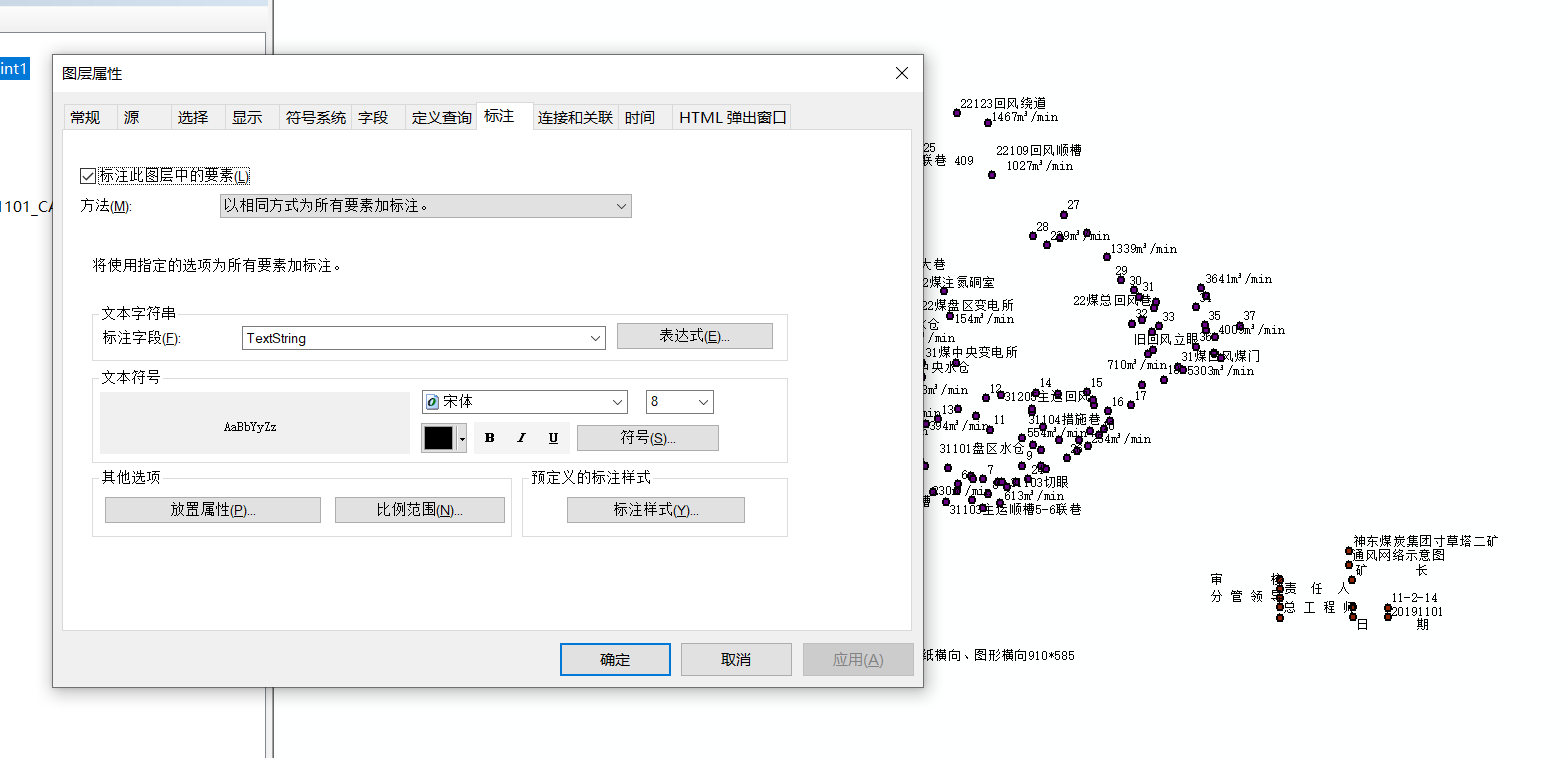

在图层右键->属性，打开标注，勾选标注此图层中的要素，并在下方选择标注字段，图层即可显示标注
在这里插入图片描述

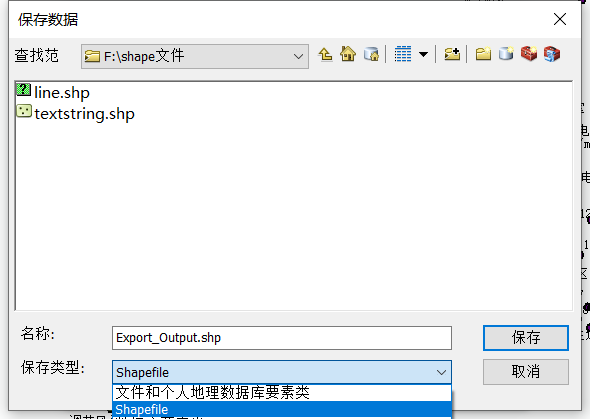

之后在图层上右键->数据->导出数据，选择以Shapefile保存。

将其余文件导出为shp
在其他图层上右键->数据->导出数据，选择以Shapefile保存。

二、将shp文件导入到postgreSQL

由于GeoServer对shp文件中文支持不高，容易出现乱码，所以我选择以数据库发布。
Shapfile到SQL语句：
　　shp2pgsql 路径/shp数据文件名新建的数据表名 > 路径/SQL文件名.sql
Shapfile直接入库：
　　shp2pgsql -c 路径/shp数据文件名新建的数据表名数据库名｜psql -d 数据库名
举例说明：
　　如将一Shapfile文件“c:/road.shp”导入到数据表“road”中，数据库为“sjzmap”。
　　1、运行“命令提示符”。
　　2、切换至PostgreSQL数据库安装目录中的bin目录下。
　　3、执行此目录下的shp2pgsql命令：“shp2pgsql c:/road.shp road > c:/road.sql”。
　　4、使用pgAdmin4/pgAdminIII 或者navicat导入sql文件
　　如果导入失败，先执行 create extension postgis;
　　如果语句报错错误: 无法加载库 “C:/Program Files/PostgreSQL/9.6/lib/rtpostgis-2.4.dll”: The specified module could not be found，，解决办法是不要用官方提供的那几个版本，可以在这下载https://www.filehorse.com/download-postgresql-64/42247/
　　## 三、在GeoServer上发布postgreSQL
　　自行百度
　　## 四、设置标注

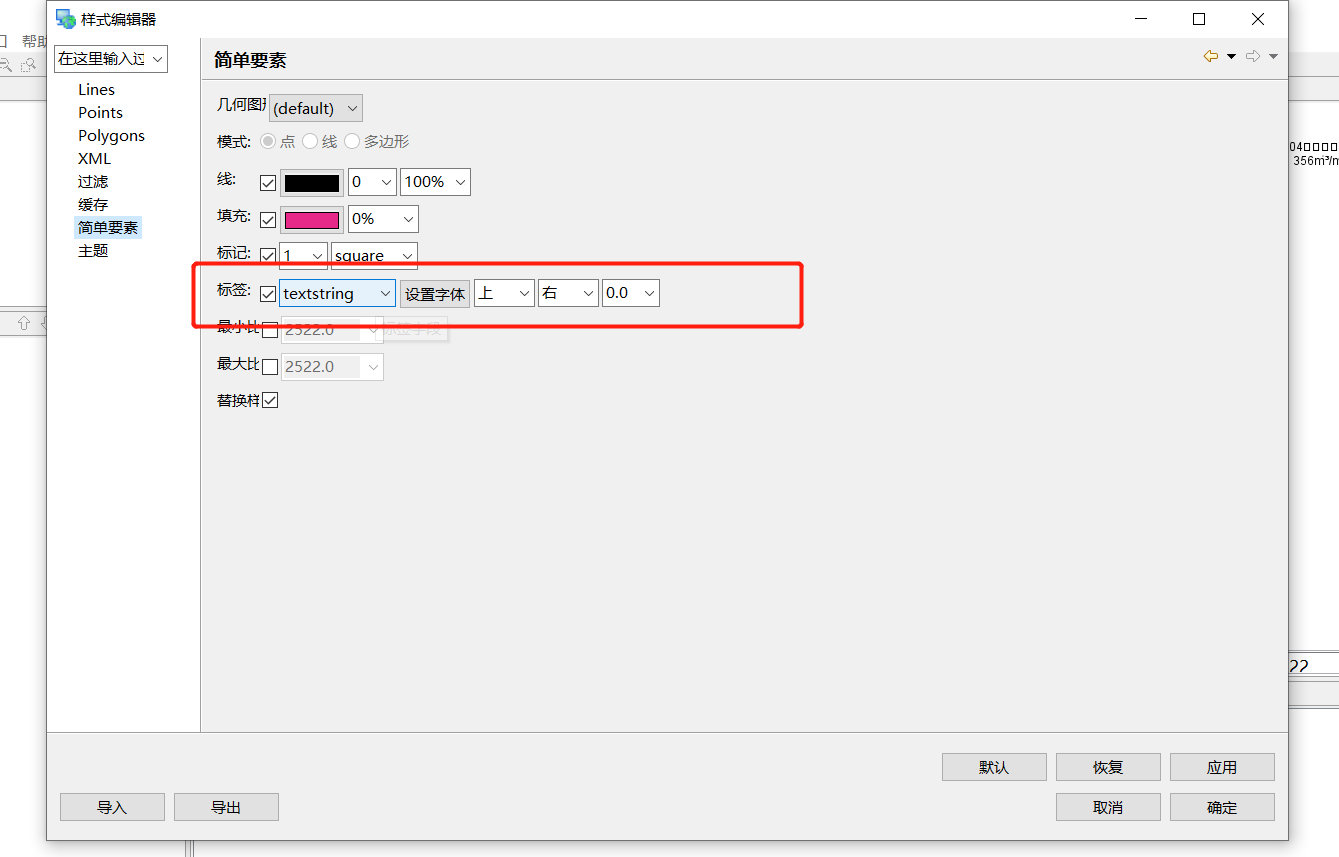

　　使用uDIg打开文字的shp文件，右键图层->修改样式在简单样式里勾选标签，选择标注属性，可在数据库中查看属性
　　在这里插入图片描述
　　复制XML里的内容，在GeoServer中新增style，将复制内容粘贴到style里，关于Geoserver新增style并设置图层自行百度。

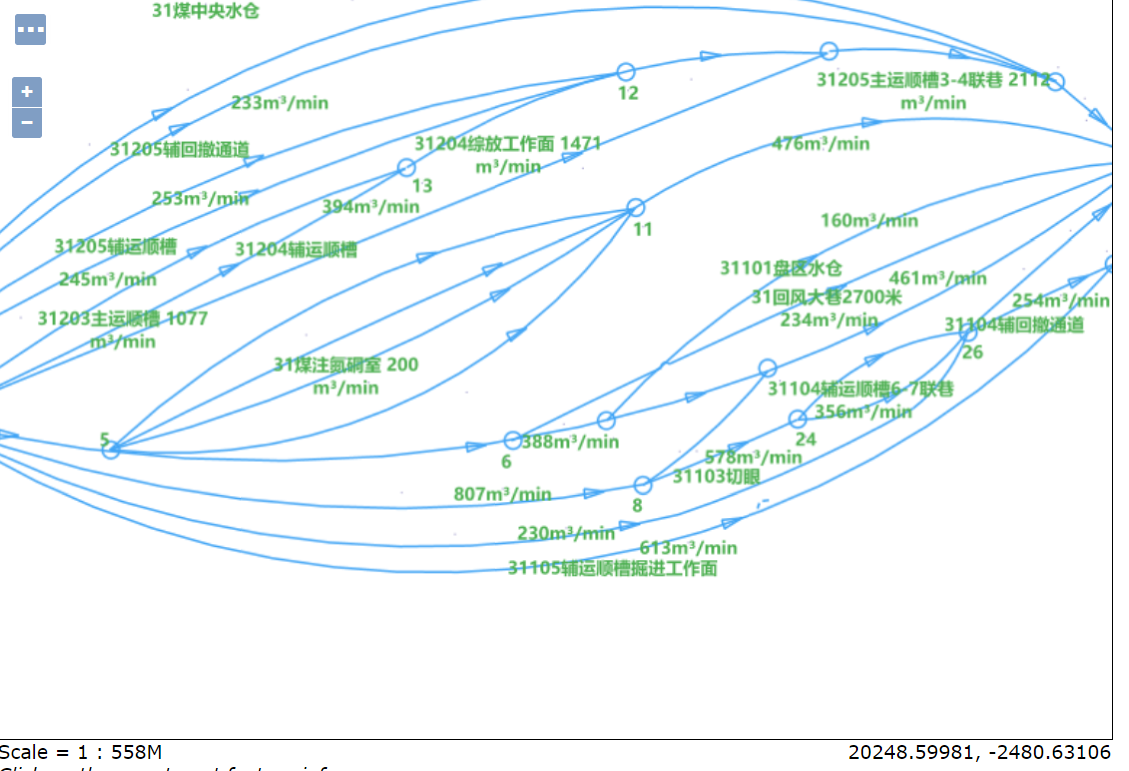

　　## 效果图
　　
