GDI绘制时钟效果，与系统时间保持同步，基于Winform

由 …衆ロ難τιáo~ 提交于 2020-01-07 07:38:02

【推荐】2019 Java 开发者跳槽指南.pdf(吐血整理) >>>

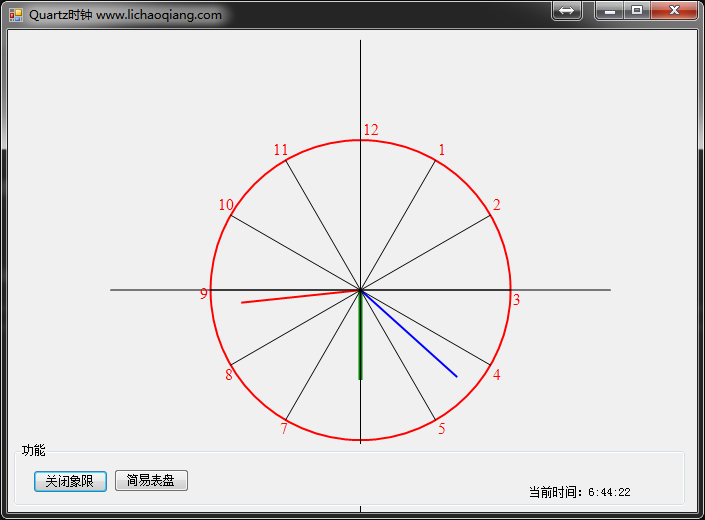

这是直接在Winform的基础上进行绘制的。接下来，我对时钟进行了封装，封装成一个名为CSharpQuartz的类，效果如下：

C#

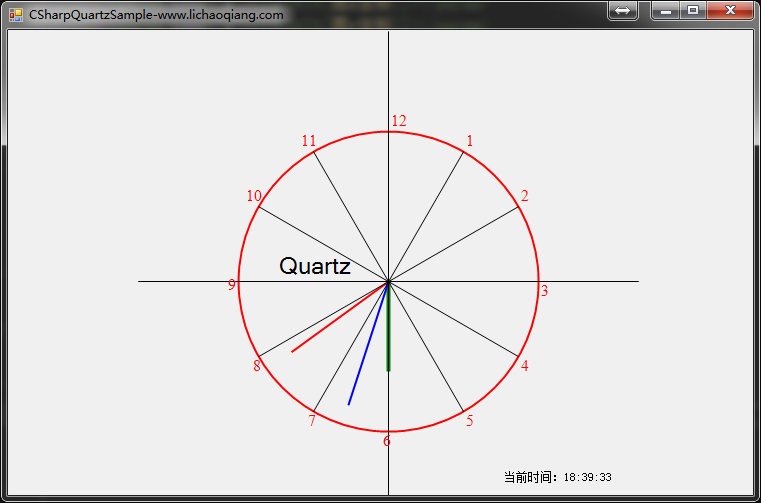

这是把时钟封装后，实现的一种效果，CSharpQuartz内部开辟了一个线程，与系统时间，保持同步，每秒刷新一次。所采用的技术也就是GDI和多线程及事件委托。把时钟封装成对象后，还为其添加了OnChanged事件，用于对象提供外部

处理之用。接下来就简单的说下，做次小程序的一些准备工作吧。

           这也是最近偶尔听到有朋友问怎样做时钟的事，想来，其实也简单的，只是需要一些耐心和细心，这里主要还利用一些三角函数进行计算。上图看似很简单，其实也有很多小细节需要注意。我就把大致绘制的过程简单说下：

          首先，我们需要定义一个圆，来作为时钟的轮廓，这里是通过设置时钟的直径及winform的宽高，来计算出时钟在窗体居中的位置。绘制圆的代码就更简单了

float w = 300f, h = 300f;
float x = (this.Width - w) / 2;
float y = (this.Height - h) / 2;

float d = w;//直径
float r = d / 2;//半径

graphics.DrawEllipse(pen, new RectangleF(x, y, w, h));//绘制圆

接下来，我们需要计算圆的一周遍布的12个时间点。然后把这些时间点和圆心连在一起，就形成了上图我们看到的不同时间点的线段。圆心的查找非常简单，圆心的坐标点，其实就是x轴+半径r,y轴+半径r：


PointF pointEclipse = new PointF(x + r, y + r);

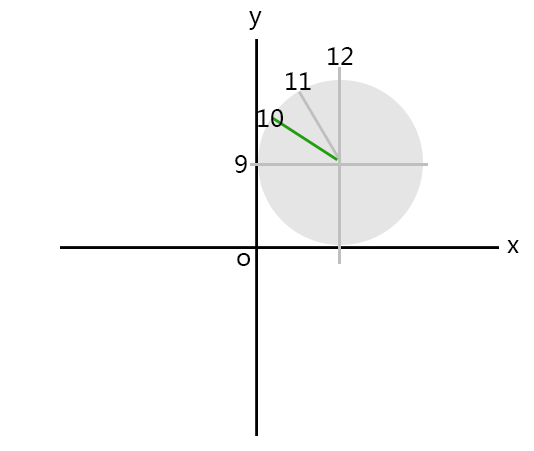

开始分表绘制12个点与圆心的连线，我这里是以9点为起点，此时，脑海中呈现这样的画面

时针一圈12格，每格也就是 Math.PI/6

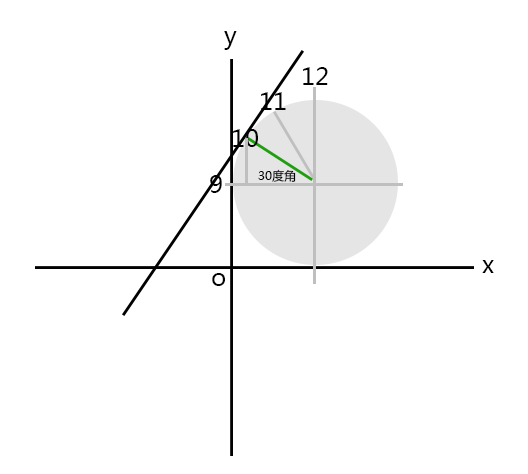

比如我们计算10点在圆上的坐标P10.

10点所在的点，与x轴的夹角呈30度。那么10点在x上的坐标应该是，x1=x+r-r*Cos(30),以此类推，不难求出12个点的位置，具体代码如下：

/// <summary>
/// <![CDATA[画时刻线 这里是以9点这个时间坐标为起点 进行360度]]>
/// </summary>
/// <param name="graphics"><![CDATA[画布]]></param>
/// <param name="x"><![CDATA[圆x坐标]]></param>
/// <param name="y"><![CDATA[圆y坐标]]></param>
/// <param name="r"><![CDATA[圆x坐标]]></param>
private void DrawQuartzLine(Graphics graphics, float x, float y, float r)
{
    //圆心
    PointF pointEclipse = new PointF(x + r, y + r);
    float labelX, labelY;//文本坐标
    float angle = Convert.ToSingle(Math.PI / 6);//角度 30度
    Font font = new Font(FontFamily.GenericSerif, 12);
    float _x, _y;//圆上的坐标点
    using (Brush brush = new System.Drawing.SolidBrush(Color.Red))
    {
        using (Pen pen = new Pen(Color.Black, 0.6f))
        {
            //一天12H，将圆分为12份
            for (int i = 0; i <= 11; i++)
            {
                PointF p10;//圆周上的点
                float pAngle = angle * i;
                float x1, y1;

                //三、四象限
                if (pAngle > Math.PI)
                {
                    if ((pAngle - Math.PI) > Math.PI / 2)//钝角大于90度
                    {
                        //第三象限
                        x1 = Convert.ToSingle(r * Math.Cos(Math.PI * 2 - pAngle));
                        y1 = Convert.ToSingle(r * Math.Sin(Math.PI * 2 - pAngle));
                        _x = x + r - x1;
                        _y = y + r + y1;
                        labelX = _x - 8;
                        labelY = _y;
                    }
                    else
                    {
                        //第四象限
                        x1 = Convert.ToSingle(r * Math.Cos(pAngle - Math.PI));
                        y1 = Convert.ToSingle(r * Math.Sin(pAngle - Math.PI));
                        _x = x + r + x1;
                        _y = y + r + y1;
                        labelX = _x;
                        labelY = _y;
                    }
                }
                //一、二象限
                else if (pAngle > Math.PI / 2)//钝角大于90度
                {
                    //第一象限
                    x1 = Convert.ToSingle(r * Math.Cos(Math.PI - pAngle));
                    y1 = Convert.ToSingle(r * Math.Sin(Math.PI - pAngle));
                    _x = x + r + x1;
                    _y = y + r - y1;
                    labelX = _x;
                    labelY = _y - 20;
                }
                else
                {
                    //第二象限
                    x1 = Convert.ToSingle(r * Math.Cos(pAngle));
                    y1 = Convert.ToSingle(r * Math.Sin(pAngle));
                    _x = x + r - x1;
                    _y = y + r - y1;
                    labelX = _x - 15;
                    labelY = _y - 20;
                }
                //上半圆 分成12份，每份 30度
                if (i + 9 > 12)
                {
                    graphics.DrawString((i + 9 - 12).ToString(), font, brush, labelX, labelY);
                }
                else
                {
                    if (i + 9 == 9)
                    {
                        labelX = x - 13;
                        labelY = y + r - 6;
                    }
                    graphics.DrawString((i + 9).ToString(), font, brush, labelX, labelY);
                }
                p10 = new PointF(_x, _y);
                graphics.DrawLine(pen, pointEclipse, p10);
            }
        }
    }
}

为了辅助计算，我又添加了x轴与y轴的线，就是我们在效果图中看到的垂直于水平两条线段。

/// <summary>
/// <![CDATA[绘制象限]]>
/// </summary>
/// <param name="graphics"><![CDATA[画布]]></param>
/// <param name="x"><![CDATA[圆x坐标]]></param>
/// <param name="y"><![CDATA[圆y坐标]]></param>
/// <param name="r"><![CDATA[圆半径]]></param>
private void DrawQuadrant(Graphics graphics, float x, float y, float r)
{
    float w = r * 2;
    float extend = 100f;
    using (Pen pen = new Pen(Color.Black, 1))
    {
        #region  绘制象限
        PointF point1 = new PointF(x - extend, y + r);//
        PointF point2 = new PointF(x + w + extend, y + r);

        PointF point3 = new PointF(x + r, y - extend);//
        PointF point4 = new PointF(x + r, y + w + extend);

        graphics.DrawLine(pen, point1, point2);

        graphics.DrawLine(pen, point3, point4);
        #endregion 绘制象限
    }

}

接下来，该绘制指针（时、分、秒），就是我们效果图中看到的，红绿蓝，三条长短不一的线段，秒针最长，这是和本地系统时间同步，所以要根据当前时间，计算出指针所在的位置。

/// <summary>
/// <![CDATA[绘制时、分、秒针]]>
/// </summary>
/// <param name="graphics"><![CDATA[画布]]></param>
/// <param name="x"><![CDATA[圆x坐标]]></param>
/// <param name="y"><![CDATA[圆y坐标]]></param>
/// <param name="r"><![CDATA[圆半径]]></param>
private void DrawQuartzShot(Graphics graphics, float x, float y, float r)
{
    if (this.IsHandleCreated)
    {
        this.Invoke(new Action(() =>
        {
            //当前时间
            DateTime dtNow = DateTime.Now;
            int h = dtNow.Hour;
            int m = dtNow.Minute;
            int s = dtNow.Second;
            float ha = Convert.ToSingle(Math.PI * 2 / 12);//每小时所弧度 360/12格=30
            float hm = Convert.ToSingle(Math.PI * 2 / 60);
            float hs = Convert.ToSingle(Math.PI * 2 / 60);
            float x1, y1, offset = 60f;
            using (Pen pen = new Pen(Color.Green, 4))
            {
                //时针
                h = h >= 12 ? h - 12 : h;
                double angle = h * ha;//当前时针所占弧度
                x1 = x + r + Convert.ToSingle(Math.Sin(angle) * (r - offset));//通过调整offset的大小，可以控制时针的长短
                y1 = y + r - Convert.ToSingle(Math.Cos(angle) * (r - offset));
                //圆心
                PointF pointEclipse = new PointF(x + r, y + r);
                PointF pointEnd = new PointF(x1, y1);

                graphics.DrawLine(pen, pointEclipse, pointEnd);//画45度角

                //分针
                using (Pen penYellow = new Pen(Color.Red, 2))
                {
                    offset = 30;
                    //分
                    double angelMinutes = hm * m;//每分钟弧度
                    x1 = x + r + Convert.ToSingle(Math.Sin(angelMinutes) * (r - offset));//通过调整offset的大小，可以控制时针的长短
                    y1 = y + r - Convert.ToSingle(Math.Cos(angelMinutes) * (r - offset));
                    graphics.DrawLine(penYellow, pointEclipse, new PointF(x1, y1));//画45度角
                }

                //秒针
                using (Pen penYellow = new Pen(Color.Blue, 2))
                {
                    offset = 20;
                    //分
                    double angelSeconds = hs * s;//每秒钟弧度
                    x1 = x + r + Convert.ToSingle(Math.Sin(angelSeconds) * (r - offset));//通过调整offset的大小，可以控制时针的长短
                    y1 = y + r - Convert.ToSingle(Math.Cos(angelSeconds) * (r - offset));
                    graphics.DrawLine(penYellow, pointEclipse, new PointF(x1, y1));//画45度角
                }

            }

            this.lblTime.Text = string.Format("当前时间：{0}:{1}:{2}", h, m, s);
        }));

    }
}

最后，开辟一个线程，来同步更新时针的状态。

/// <summary>
///
/// </summary>
/// <param name="sender"></param>
/// <param name="e"></param>
private void Quartz_Load(object sender, EventArgs e)
{
    timer = new Thread(() =>
    {
        if (_graphics == null)
        {
            _graphics = this.CreateGraphics();
            _graphics.SmoothingMode = SmoothingMode.HighQuality; //高质量
            _graphics.PixelOffsetMode = PixelOffsetMode.HighQuality; //高像素偏移质量
        }
        while (true)
        {
            _graphics.Clear(this.BackColor);
            DrawCaller(_graphics);
            System.Threading.Thread.Sleep(1000);
        }
    });
    timer.IsBackground = true;
}

每秒钟，更新一次，其实就是重绘。

      完成了以上几个步骤，我们就完成GDI绘制时钟的工作，后来，把它封装成一个名为CSharpQuartz的对象，具体代码已经托管到码云上，点击此处

     这就是我们开篇第一张效果图，带有Quartz字样的，至此，关于GDI绘制时钟与系统时间同步的小程序就这样完成。时间仓促，某些计算方法买来得及仔细推敲，不足之处，大家多提意见。
