最近做了一块通用的DTU核心板,后续还有扩展子板和通讯子板,适配性非常强,抗干扰能力强,使用非常简单。
适用以下场合:
- 各种数据采集和现场监控系统,支持RS232、RS485;
- 各种数据采集和远传系统,支持NB、wifi等;
- 汽车、特种车辆、消防车等电控气系统,支持CAN;
1.功能特点
- 通讯接口通过串口可适配nb模块,、433M无线模块、4g模块,wifi模块等,通过分板适配不同型号
- 默认为433M无线通讯,支持分布式MESH自组网
- RS232、RS485通讯支持且接口全隔离;
- 通过分板支持CAN通讯,且接口全隔离
- 4*模拟电流输入(4-20mA)、4*模拟电压输入(0-10V),4*开关量输出、4*开关量输入,且接口全隔离
- 片上16M Flash存储器,可以通过USB接口模拟为U盘
- 3路状态指示灯
- 供电电源:DC 24V,可支持工业级宽电压12-42V 输入,具有电压检测\电源方向保护、电源超压保护、外部断电检测功能
- 工业端子兼容常用工业通信接口
- IP54 工业级防护等级,外部保护壳体满足抗腐蚀能力要求
- 工业级宽温范围(存储:-40~85℃、工作:-30~70℃)
- 工业级湿度应力范围(0%~95%无凝露)
- 提供ISP方式更新程序(USB接口)

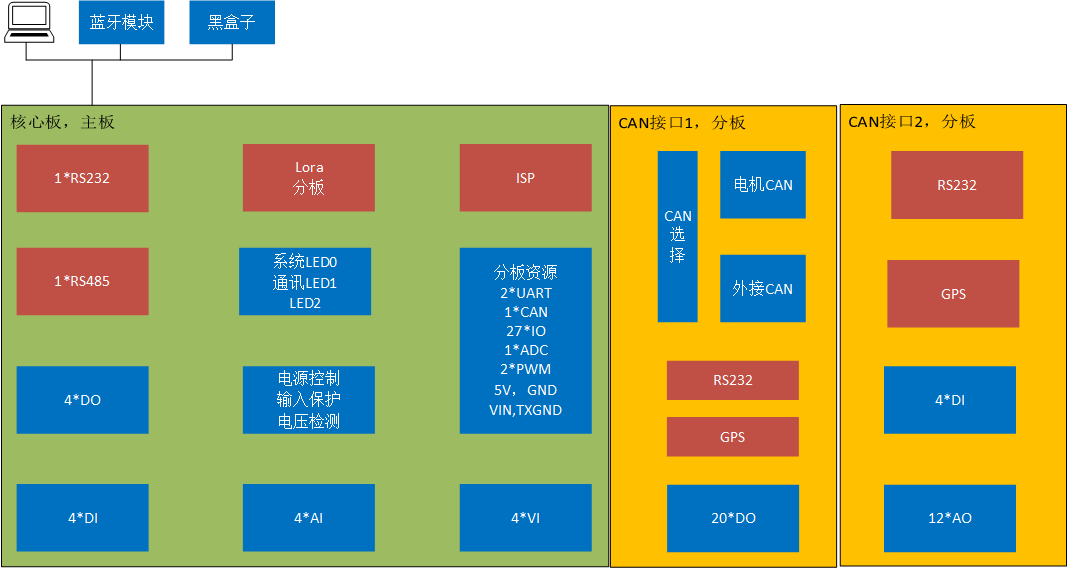

2.功能框图

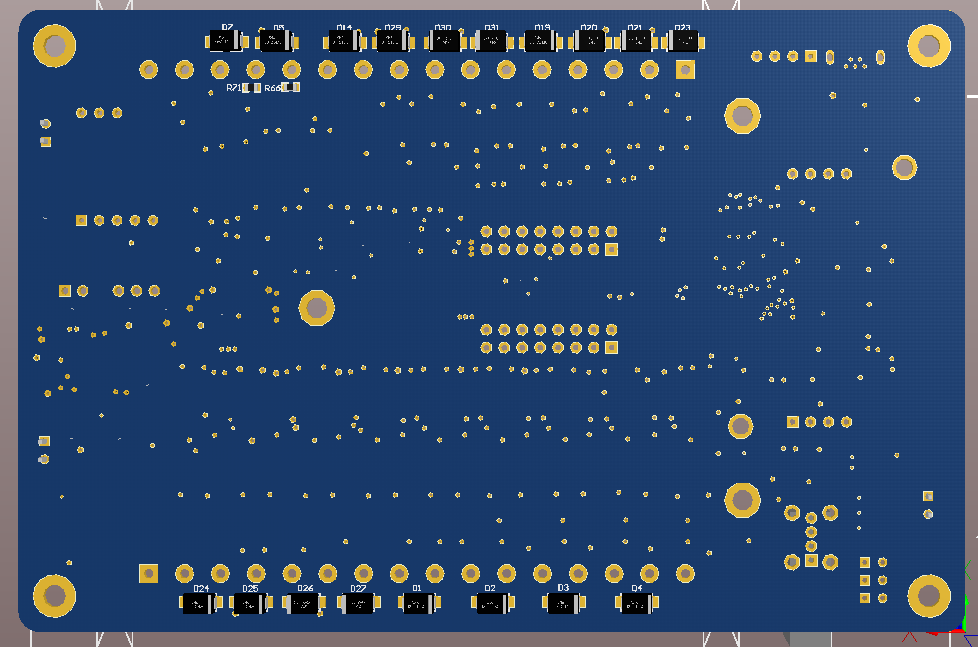

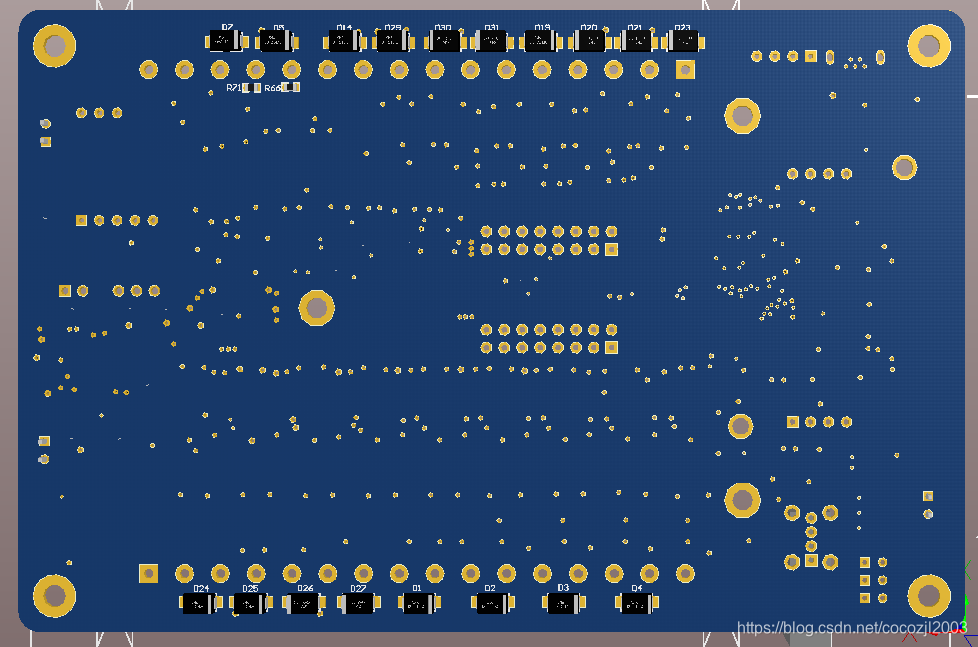

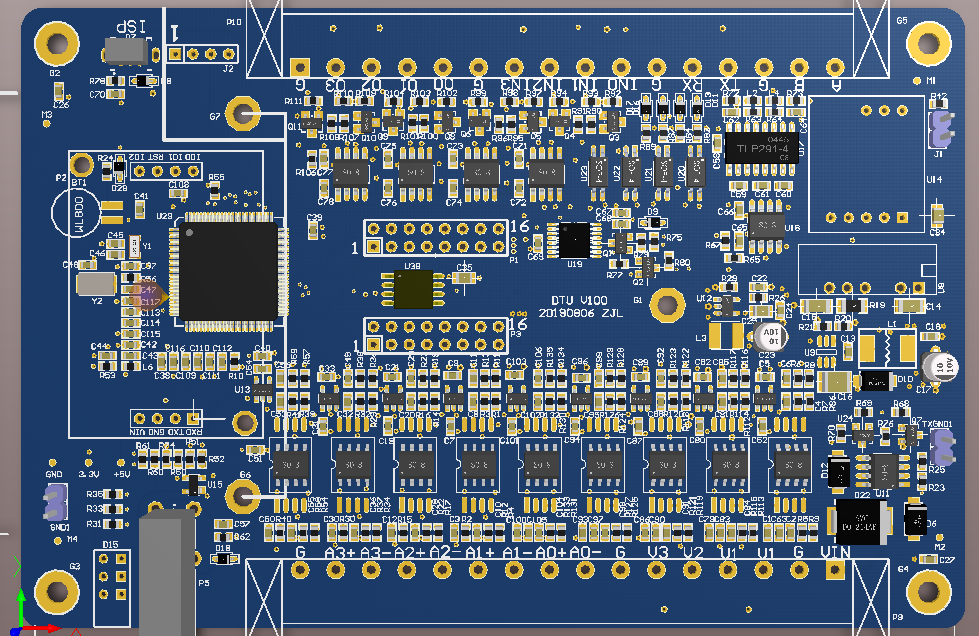

3.图纸赏析
