mycat的schema.xml 配置文件详情

文章目录

• 一、概念与图示
• 二、schema 标签：逻辑数据库
• 2.1、属性列表
• 2.2、其他注意事项：
• 2.2.1、dataNode属性
• 2.2.2、checkSQLschema 属性
• 2.2.3、sqlMaxLimit 属性
• 2.3、table 标签——逻辑表
• 2.3.2、childTable 标签
• 三、dataNode 标签：分片信息，也就是分库相关配置
• 四、dataHost 标签：物理数据库，真正存储数据的数据库
• 4.1、heartbeat标签
• 4.2、writeHost 标签、 readHost 标签

一、概念与图示

schema.xml 是 Mycat对应的物理数据库和数据库表的配置。

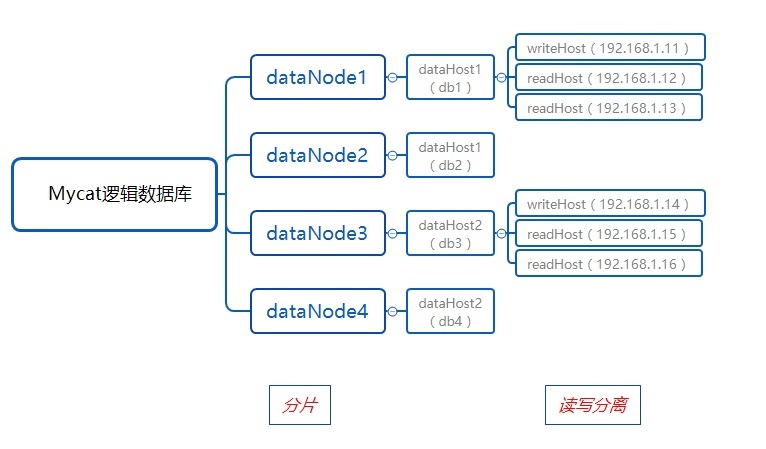

schema.xml 配置的几个术语与其关系图示：

二、schema 标签：逻辑数据库

schema 标签用于定义 MyCat 实例中的逻辑库。

MyCat 可以有多个逻辑库，每个逻辑库都有自己的相关配置，可以使用 schema 标签来划分这些不同的逻辑库。

ps：如果不配置 schema 标签，所有的表配置，会属于同一个默认的逻辑库。

<schema  name="USERDB" checkSQLschema="false"  sqlMaxLimit="100" dataNode="dn1" >
</schema>

<schema name="USERDB"  checkSQLschema="false"  sqlMaxLimit="100"  dataNode="dn3,dn4">
       <table name="eg_user" dataNode="dn5,dn6" rule="auto-sharing-long"></table>
</schema>

2.1、属性列表

属性	说明	备注
name	配置逻辑库的名字。通过mycat访问看到的数据库名。 逻辑库名和后端物理库名可能不同，也可能对应后端多个物理库。同一个实例下的物理数据库名称不能重复。同一个schema 的逻辑库名也不能重复
dataNode	配置该逻辑库默认的分片。 没有通过 table 标签配置的表，就会走到此处配置的默认的分片上。这里注意没有配置在 table 标签的表，用工具查看是无法显示的，但是可以正常使用。 如果该表有配置 table 标签，当满足条件时，则表会在 table 标签指定的 dataNode上建表。 如果没有配置 dataNode 属性，也没有配置在table标签的表，是无法使用的。	注意，dual 表在mycat中，也被视为一个表。 dataNode 值与dataNode 标签的name属性值一致。
checkSQLschema	检查发给Mycat的SQL中是否含有库名。boolean类型。 mysql中可以通过dbName.tableName的方式来访问指定库下的指定表。而mycat中却不推荐这样使用，因为mycat对应的逻辑库可能是在不同物理服务器上的。mycat中dbName.tableName访问的方式可能会出错， 当checkSQLschema=ture时，Mycat来检查SQL中是否有dbName.tableName，如果有，则会删除dbName， 默认false，即不检查。
sqlMaxLimit	限制每次查询数据所返回的最大行数。 （server.xml中的limit是整个mycat系统的默认值，这里则是当前逻辑库的默认值，默认先看schema.xml的限制数）	如果table标签的表，needAddLimit 属性为false，则该表的sql禁止自动加上limit 。

2.2、其他注意事项：

2.2.1、dataNode属性

注意，dual表在mycat中，也被视为一个表。

查询：select sysdate() from dual LIMIT 0, 1000

错误代码： 1064

can't find table define in schema DUAL schema:USERDB

另外，通过mycat建表，而该表并没有提前配置table标签，则mycat会找到默认的dataNode，并把表建在默认的dataNode上。如果没有配置默认dataNode，则mycat会报错。

查询：create table test(id varchar(10))

错误代码： 1064

op table not in schema----TEST

而如果该表有配置table标签，则表会分别在table标签指定的dataNode上建表。

2.2.2、checkSQLschema 属性

数据库前缀相关设置。boolean类型。

当前端执行 select *from USERDB.tf_user; 时（表名前指定了mycat 逻辑数据库名 ），两种取值：

• true：mycat会把语句转换为 select * from tf_user;

• false：会报错，如下：

  查询：SELECT * FROM USERDB.tf_user LIMIT 0, 1000

  错误代码： 1064

  find no Route:SELECT * FROM USERDB.tf_user LIMIT 0, 1000


2.2.3、sqlMaxLimit 属性

相当于sql的结果集中，加上【 limit N 】。如果sql本身已经指定limit，则以sql指定的为准。

mysql> explain select * from tf_user;
+-----------+---------------------------------+
| DATA_NODE | SQL |
+-----------+---------------------------------+
| dn1 | SELECT * FROM tf_user LIMIT 100 |
| dn2 | SELECT * FROM tf_user LIMIT 100 |
+-----------+---------------------------------+

2 rows in set (0.00 sec)

mysql> explain select * from tf_user limit 50;
+-----------+--------------------------------+
| DATA_NODE | SQL |
+-----------+--------------------------------+
| dn1 | SELECT * FROM tf_user LIMIT 50 |
| dn2 | SELECT * FROM tf_user LIMIT 50 |
+-----------+--------------------------------+
2 rows in set (0.00 sec)

注意： 如果table标签的表，needAddLimit 属性配置为 false ，则该表的 sql 禁止自动加上 limit 。

2.3、table 标签——逻辑表

table标签为schema标签的子标签。

<schema> 与 <table> 的关系？

Mycat请求过来的表，首先会匹配</table> 标签中的表名，如果匹配成功，而按成 </table> 的分片规则进行，否则，按则</schema> 标签的默认分片配置进行。

table 标签用于定义Mycat的逻辑表，以及逻辑表的分片规则。如：

<schema name="USERDB"  checkSQLschema="false"  sqlMaxLimit="100"  dataNode="dn1">
       <table name="eg_user" dataNode="dn2" rule="auto-sharing-long"></table>
</schema>

<dataNode name="dn1" dataHost="host1" database="mysqlDB" />
<dataNode name="dn2" dataHost="host2" database="mysqlDB" />

属性	说明	备注
name	物理数据库中的表名。 逻辑表名 和 相应的物理表名 要一致 在同一个 schema 库中，表名必须唯一，不能重复。
dataNode	定义了表数据存储的实际物理节点名称。 该值要与dataNode 标签的name属性值一致。 多个用英文逗号间隔，如：dataNode=“dn1,dn2”。顺序一旦定义就不能修改，否则会出现混乱。
rule	指定逻辑表要使用的规则名字， 规则名字在 rule.xml 中定义，必须与 tableRule 标签中 name 属性值一一对应。
ruleRequired	指定表是否绑定分片规则。 如果配置为 true，但没有配置具体 rule 的话 ，程序会报错
primaryKey	物理表的真实主键。 MyCat会缓存主键（通过primaryKey属性配置）与具体 dataNode 的信息。当分片规则使用非主键进行分片时，那么在使用主键进行查询时，MyCat就会通过缓存先确定记录在哪个 dataNode上，然后再在该 dataNode 上执行查询。
type	定义了逻辑表的类型， 目前逻辑表只有 “全局表” 和 ”普通表” 两种类型。对应的配置： 全局表：global。在所有的数据节点中，均有相同的数据。数据冗余到每个数据节点中。 普通表：不指定该值为 global，则为普通表。	常见，如字典表
autoIncrement	是否自增。
subTables	分表配置， mycat1.6之后开始支持，但dataNode 在分表条件下只能配置一个 Join。
needAddLimit	指定表是否需要自动的在每个语句后面加上limit限制。默认为true。 由于使用了分库分表，数据量有时候会特别庞大，这时候执行查询语句，所以mycat自动为我们加上了limit 100。 与schema标签的 sqlMaxLimit 配合使用。

2、dataNode属性

定义这个逻辑表所属的 dataNode，多个时用英文逗号间隔，如：dataNode=“dn1,dn2”

如果dataNode过多，可以使用如下的方法减少配置：

<schema name="USERDB" dataNode="dn1" checkSQLschema="false" sqlMaxLimit="100">

	<table name="travelrecord" dataNode="multipleDn$0-99,multipleDn2$100-199" rule="auto-shardinglong" ></table>

</schema>

<dataNode name="multipleDn"  dataHost="localhost1" database="db$0-99" ></dataNode>

<dataNode name="multipleDn2" dataHost="localhost2" database="db$0-99" ></dataNode>

db$0-99 为 mysql 的数据库，即从 db0 至 db99 的数据库（100个）。

3、primaryKey 属性

如果缓存并没有命中的话，还是会发送语句给所有的dataNode。

mysql> explain select * from employee where id=101;
+-----------+-------------------------------------+
| DATA_NODE | SQL |
+-----------+-------------------------------------+
| dn1 | select * from employee where id=101 |
| dn2 | select * from employee where id=101 |
+-----------+-------------------------------------+
2 rows in set (0.00 sec)

mysql> select * from employee where id=101;
+-----+------+-------------+
| id | name | sharding_id |
+-----+------+-------------+
| 101 | A | 10000 |
+-----+------+-------------+
1 row in set (0.01 sec)

mysql> explain select * from employee where id=101;
+-----------+-------------------------------------+
| DATA_NODE | SQL |
+-----------+-------------------------------------+
| dn1 | select * from employee where id=101 |
+-----------+-------------------------------------+
1 row in set (0.00 sec)

关于Mycat的主键缓存，其机制是：

当根据主键查询的SQL语句第一次执行时，Mycat会对其结果进行分析，确定该主键在哪个分片上，并进行该主键到分片ID的缓存。通过连接MyCAT的9066管理端口，执行 show @@cache，可以显示当前缓存的使用情况。可在sql执行前后的2个时间点执行show @@cache ，通过结果信息中的 LAST_PUT 和 LAST_ACCESS 列，判断相应表的缓存是否有被更新过。

2.3.2、childTable 标签

childTable 标签用于定义 E-R 分片的子表。通过标签上的属性与父表进行关联。

<table name="customer" primaryKey="ID" dataNode="dn1,dn2"   rule="sharding-by-intfile">

    <childTable name="orders" primaryKey="ID" joinKey="customer_id"	parentKey="id">

        <childTable name="order_items" joinKey="order_id" parentKey="id" />

    </childTable>

    <childTable name="customer_addr" primaryKey="ID" joinKey="customer_id" parentKey="id" />
</table>

属性	说明	备注
name	子表的表名
joinKey	子表的那个字段，和主表关联
parentKey	主表的关联主键
primaryKey	主表自身的主键
needAddLimit	是否加 limit 限制

三、dataNode 标签：分片信息，也就是分库相关配置

<schema name="USERDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1" >
	<table name="tf_user" primaryKey="USER_ID" autoIncrement="true" dataNode="dn1,dn2" rule="hash-int" />
</schema>

<dataNode name="dn1" dataHost="host1" database="mysqlDB" />
<dataNode name="dn2" dataHost="host2" database="mysqlDB2" />

属性	说明
name	数据节点的名字，自定义，必须唯一。 与table标签的dataNode属性值对应。
dataHost	定义该分片所在物理主机的名字。 与 dataHost 标签中的name属性值对应上 。
database	定义该分片属于哪个具体数据库实例上的具体库。（即对应mysql中实际的数据库）

四、dataHost 标签：物理数据库，真正存储数据的数据库

定义后端的数据库主机

<schema name="USERDB" checkSQLschema="false" sqlMaxLimit="100"  dataNode="dn1" >
	<table name="tf_user" primaryKey="USER_ID" autoIncrement="true" dataNode="dn1,dn2" rule="hash-int" />
</schema>

<dataNode name="dn1" dataHost="host1" database="mysqlDB" />
<dataNode name="dn2" dataHost="host2" database="mysqlDB2" />

<dataHost name="host1" maxCon="1000" minCon="10" balance="0" writeType="0"
          dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">

</dataHost>

属性	说明	备注
name	dataHost的名字。 与dataNode标签的dataHost属性值保持一致。
maxCon	指定每个读写实例连接池的最大连接。 标签内嵌套的writeHost、 readHost 标签都会使用这个属性的值来实例化出连接池的最大连接数。
minCon	指定每个读写实例连接池的最小连接，初始化连接池的大小。
balance	读请求的负载均衡。 （1）balance=“0”，不开启读写分离机制，所有读操作都发送到当前可用的 writeHost 上。（默认） （2）balance=“1”，全部的 readHost 与 stand by writeHost 参与 select 语句的负载均衡，简单的说，当双主双从模式(M1->S1，M2->S2，并且 M1 与 M2 互为主备)，正常情况下，M2,S1,S2 都参与 select 语句的负载均衡。（双主双从） （3）balance=“2”，所有读操作都随机的在 writeHost、 readhost 上分发。（学习，测试时使用） （4）balance=“3”，所有读请求随机的分发到 wiriterHost 对应的 readhost 执行，writerHost 不负担读压力。（单主单从，单读单写）	注意： balance=3 只在 V1.4 及其以后版本有，V1.3 没有。
writeType	写请求的负载均衡。 （1）writeType=“0”，所有写操作发送到配置的第一个 writeHost，第一个挂了切到还生存的第二个writeHost，重新启动后已切换后的为准，切换记录在配置文件中：dnindex.properties 。 （2）writeType=“1”，所有写操作都随机的发送到配置的 writeHost，1.5 以后废弃不推荐。 （3）writeType=“2”，不执行写操作。
dbType	指定后端连接的数据库类型。 目前支持二进制的 mysql 协议，还有其他使用 JDBC 连接的数据库。例如：mongodb、 oracle、 spark 等。
dbDriver	指定连接后端数据库使用的 Driver，目前可选的值有 native 和 JDBC。 使用native 的话，因为这个值执行的是二进制的 mysql 协议，所以可以使用 mysql 和 maridb。 其他类型的数据库则需要使用 JDBC 驱动来支持。
switchType	写数据库如何进行高可用切换。 -1 ：表示不自动切换 。 1 ：默认值，自动切换 。 2 ：基于 MySQL 主从同步的状态决定是否切换。心跳语句为 show slave status 。 3 ：基于 MySQL galary cluster 的切换机制（适合集群）（1.4.1）。心跳语句为 show status like 'wsrep%' 。
tempReadHostAvailable	如果配置了这个属性 writeHost 下面的 readHost 仍旧可用，默认 0 可配置（0、 1）。

4.1、heartbeat标签

这个标签内指明用于和后端数据库进行心跳检查的语句。

例如：MYSQL 可以使用 select user() ，Oracle 可以使用 select 1 from dual 等。

4.2、writeHost 标签、 readHost 标签

writeHost、readHost 标签都指定后端数据库的相关配置，用于实例化后端连接池。唯一不同的是，writeHost 指定写实例、readHost 指定读实例。

readHost必须镶嵌在writeHost内的 （一个writeHost里可以定义多个readHost标签）。

在一个 dataHost 内可以定义多个 writeHost 和 readHost。但是，如果 writeHost 指定的后端数据库宕机，那么这个 writeHost 绑定的所有 readHost 都将不可用。
另一方面，由于这个 writeHost 宕机，系统会自动的检测到，并切换到 备用的 writeHost 上去。这两个标签的属性相同，这里就一起介绍。

<dataHost name="localhost1" maxCon="1000" minCon="10" balance="0"  writeType="0"   dbType="mysql"
          dbDriver="native" switchType="1"  slaveThreshold="100">

    <heartbeat>select user()</heartbeat>

    <writeHost host="hostM1" url="localhost:3306" user="AAAA"   password="AAAA">
        <readHost host="hostS2" url="localhost:3307" user="BBBB" password="BBBB" />
    </writeHost>

    <writeHost host="hostM2" url="localhost:3316" user="CCCC" password="CCCC"/>
    <writeHost host="hostS1" url="localhost:3317" user="DDDD" password="DDDD" />

</dataHost>

属性	说明	备注
host	mysql实例的名称。 一般习惯于 writeHost 我们使用 *Mn（ 如：hostM1、myM2…），readHost 我们用 *Sn（如：hostS1、myS2…）。
url	物理数据库的连接地址。 如果是使用 native 的 dbDriver，则一般为 ip:port ，也可以是域名。 如果使用 JDBC 或其他的 dbDriver，则需要特殊指定。当使用 JDBC 时则可以这么写：jdbc:mysql://localhost:3306/ 。
user	数据库的用户名
password	数据库的密码
weight	权重。配置在 readhost 中作为读节点的权重（1.4 以后）
usingDecrypt	是否对密码加密 。 默认是 0，否 ，不加密 。 配置-1，同时使用加密程序对密码加密。
