运营商名字是如何获取的？（理论篇）

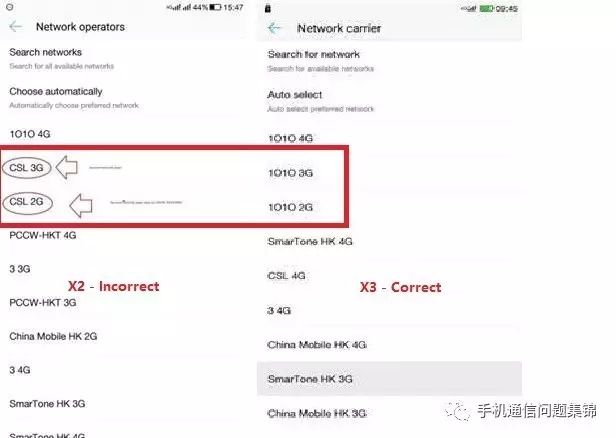

Haykey哥近期接手了一个案例，同一运营商名字在M平台上显示1O1O，而在Q平台上显示CSL，如下图所示：

包括这个具体问题的分析之路，Haykey哥将在下期实践篇带来一共2个经典案例。这期带大家先把理论知识梳理清楚，例如，我们需要知道为什么PLMN 460-00就要和中国移动/CMCC/China Mobile关联起来。

在手机端一般有两个地方需要显示运营商名字，1是在状态栏上显示当前注册的运营商名，2是手动搜网返回当前可用的运营商名。

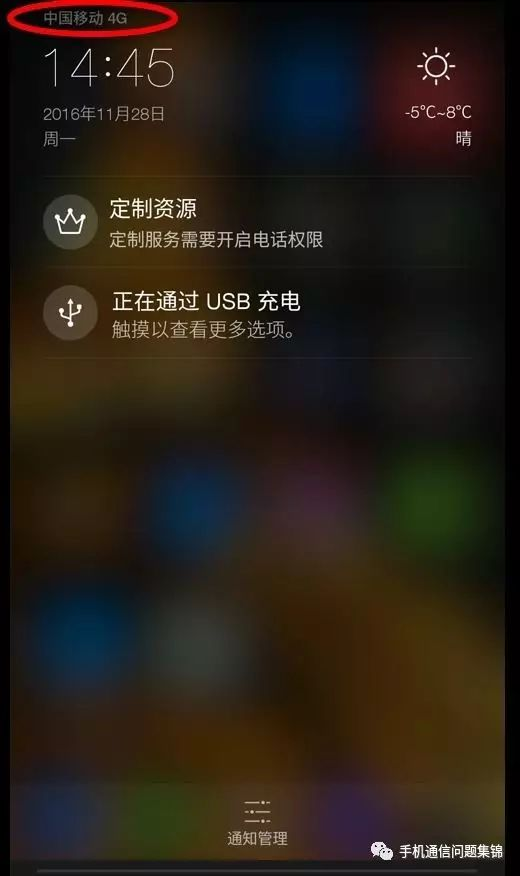

（图1：状态栏上的运营商名）

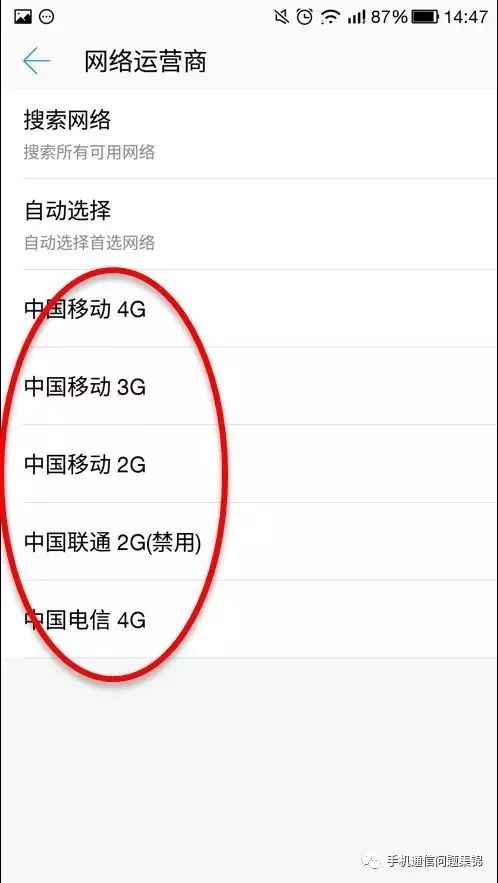

（图2：手动搜网返回的运营商名）

针对这两个情景，安卓AP层分别调用两个不同的RIL request获取运营商名字。

通过RIL_REQUEST_OPERATOR获取在状态栏显示的运营商名，返回结果包括长名，短名和MCC+MNC pair。至于什么时候，在哪里显示长名，还是显示短名，逻辑全在AP侧。Haykey哥的理解就是完全依赖显示空间大小，过小则短名，如能容纳下则长名。至于MCC+MNC pair，完全是后手之举，运营商长短名都为空时，只能显示MCC+MNC pair给用户。

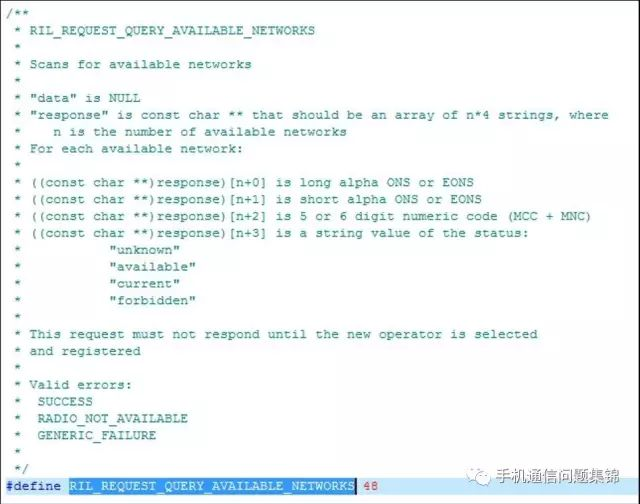

通过RIL_REQUEST_QUERY_AVAILABLE_NETWORKS获取在手动搜网返回的运营商名。返回结果只是多了个运营商状态，是禁止FPLMN，还是当前注册的Current，还是可及的Available。

至此，相信有慧根的读者可以得出运营商名字实际获取处是在ATel层之下，或者Vendor RIL处，或者Modem处，我只能说Q平台肯定是这样的。但是万事不能这么绝对，也有放在AP侧继续搞的，例如M平台的spn_conf.xml。一种在特定环境下trade off的设计理念和哲学而已，例如为了加强应用层数据传输的可靠性，可以选择用户面的TCP ACK，也可以选择控制面RLC ARQ，也可以选择MAC HARQ，当然也可以全方位多角度全开，也是种不费脑的不错选择。

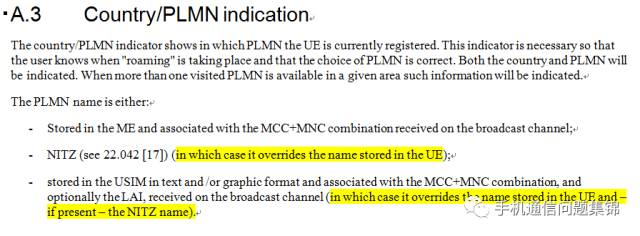

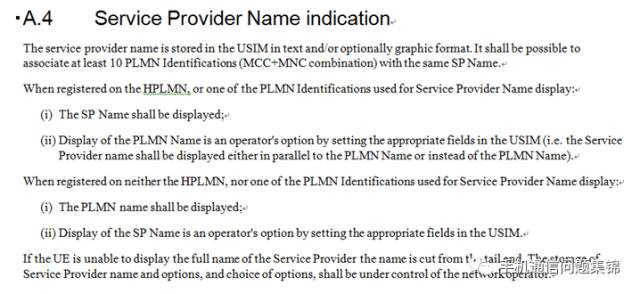

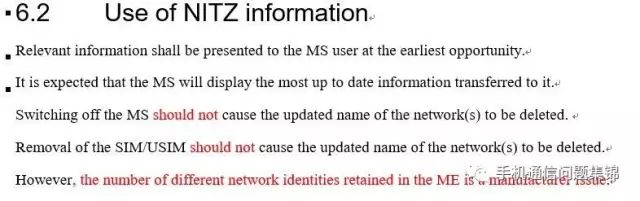

摘自 3GPP TS 22.101 Technical Specification Group Services and System Aspects; Service aspects; Service principles

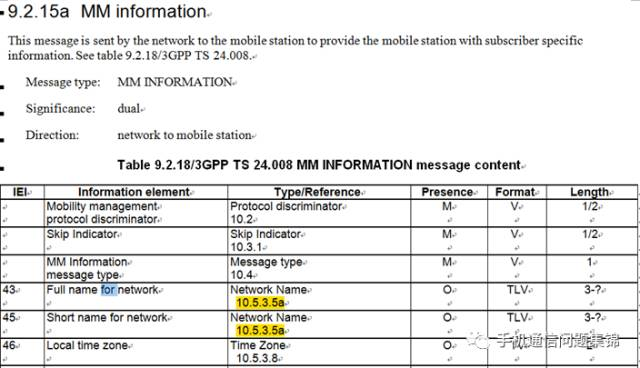

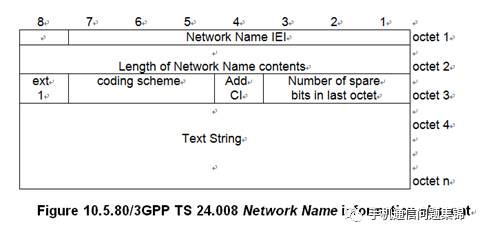

从规范上可以看出，运营商名字的来源可以在手机中，网络NITZ下发，USIM卡中，并且优先级卡 > 网络NITZ > 手机。换句话说就是同一PLMN的运营商名字如果存在冲突，以优先级高的来源为主。而存在手机中，可以是AP，Vendor RIL，Modem处，八仙过海各显神通了，后面我会逐一介绍这三个来源的。

在看三大来源前，需要再了解下SPN的概念。Haykey哥简单理解SPN就是你通过购买SIM卡作为客户签约的运营商，为你提供服务Service Provide么。只有在出国漫游时有些意思，如中国移动用户在美国漫游到AT&T网络上，有的会显示AT&T(registered PLMN) - CMCC(SPN)，有的仅是AT&T。这些显示规则，有的如同时显示Registered PLMN - SPN与否，存储在USIM卡中，有的如同在手动搜网中只显示SPN等，作为配置开关放到Android Properties中。

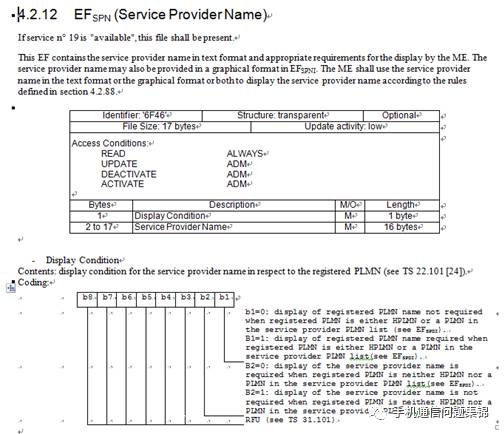

实际上类似“中国移动”，“China Mobile”等SPN名的字符串以UCS2编码格式或者GSM7位码存放到EFSPN的Service Provider Name字段，如下：

摘自 3GPP TS 31.102 Characteristics of the Universal Subscriber Identity Module (USIM) application

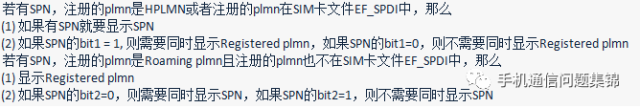

关于占第一个字节的Display Condition字段那一堆解释，翻译过来就是

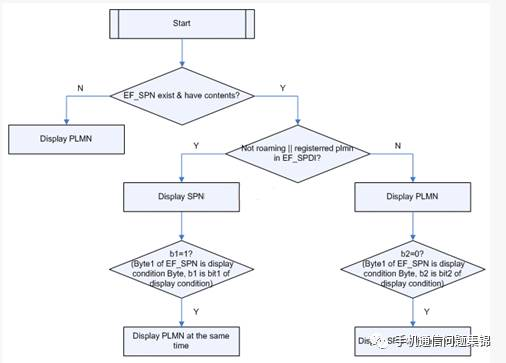

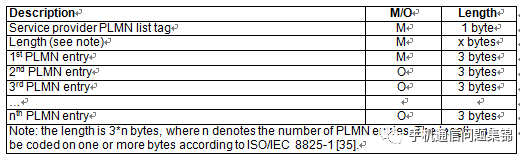

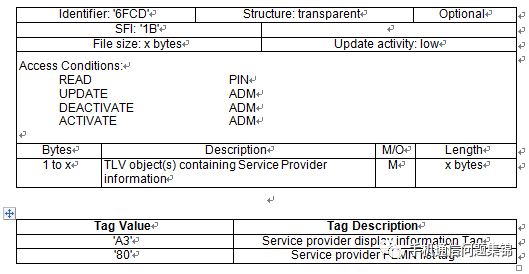

真正有意思的就是Display Condition的b2，控制着当手机漫游注册到VPLMN上时（既不是hplmn/ehplmn，也不在EFSPDI里），除了显示当前VPLMN的名称，是否还要显示SPN名称。例如Haykey哥在美帝出差时发现有时显示AT&T - CMCC还是仅仅显示AT&T。这时有人会说我如何关联哪些PLMN对应这个SPN名字呢？这个就是EFSPDI的工作了。以下是从3GPP TS31.102上摘抄的EFSPDI，可以看到内容是TLV格式，即Type/Tag - Length - Value。Tag = 0x80， Length = N * 3，Value就是含有N个PLMN元素的数组。例如460-00，460-02，460-07，460-08。

Q平台下通过NAS_GET_PLMN_NAME这条QMI消息返回获取到的SPN和PLMN name，以及PLMN name的来源，是卡，手机Modem Hard Coded，还是NW。

举例，MCS QCSI PayloadPacket 02:48:32.321 Length: 0071

nas_get_plmn_name {

eons_plmn_name_3gpp {

spn_enc =NAS_CODING_SCHEME_CELL_BROADCAST_GSM

spn_len = 4

spn = {1, O, 1, O }

plmn_short_name_enc =NAS_CODING_SCHEME_CELL_BROADCAST_GSM

plmn_short_name_ci =NAS_COUNTRY_INITIALS_DO_NOT_ADD

plmn_short_spare_bits =NAS_SPARE_BITS_UNKNOWN

plmn_short_name_len = 3

plmn_short_name = { C, S, L }

plmn_long_name_enc =NAS_CODING_SCHEME_CELL_BROADCAST_GSM

plmn_long_name_ci =NAS_COUNTRY_INITIALS_DO_NOT_ADD

plmn_long_spare_bits =NAS_SPARE_BITS_UNKNOWN

plmn_long_name_len = 3

plmn_long_name = { C, S, L }

nw_name_source {

nw_name_source = NAS_NW_NAME_SOURCE_SE13}

}

此时，Vendor RIL还有二次裁剪的机会，根据某些运营商的特殊需求而配置的Android Properties来进行到底把SPN还是PLMN name作为那两条RIL request响应的填充。常用Android属性列举如下：

1. persist.radio.always_send_plmn

如果值为1，只使用PLMN name，忽略SPN；

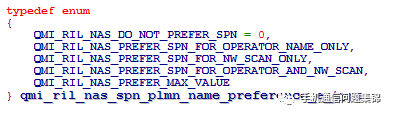

2. persist.radio.prefer_spn

如果Modem同时反馈SPN和PLMN name，是否优先填充SPN，如果是，分别在什么情景下填充SPN；取值范围0到4，意义如下：

3. persist.radio.use_se_table_only

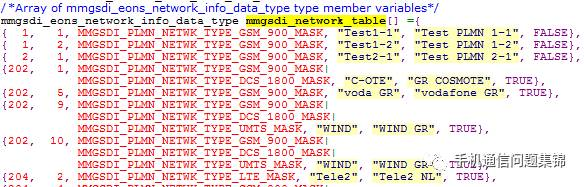

如果值为1，只查询hard code在手机端的名为SE13 table的那张PLMN名称列表，其余来源忽略不计。Haykey哥大胆地猜测SE = Sony Ericsson的缩写，毕竟在索爱待的那几年，瑞典团队维护了一张非常全的运营商列表，每月还会定期更新。可能Q公司也直接借鉴过来了，如果不对，请在Q的读者朋友们私信给我哦：）。（PS, 附赠一个查运营商名字的官方网站 http://www.mcc-mnc.com/ ）

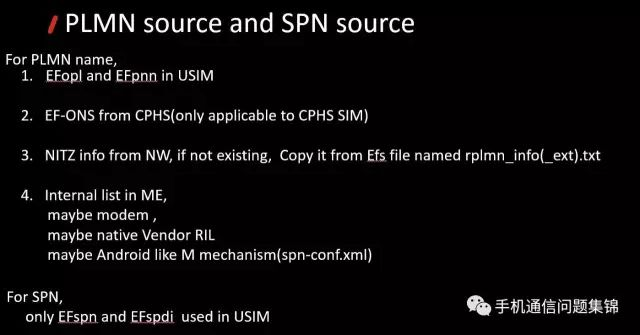

现在Haykey哥可以带大家来看PLMN name的三大来源了。

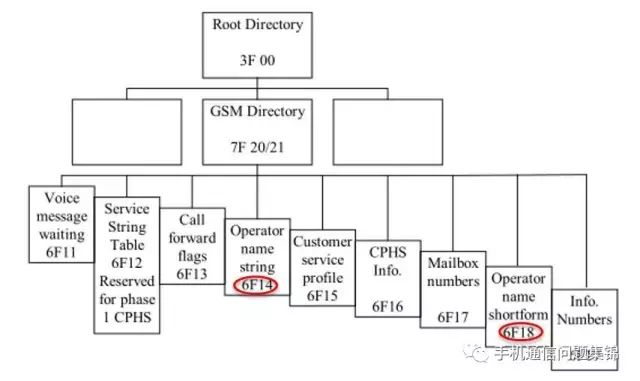

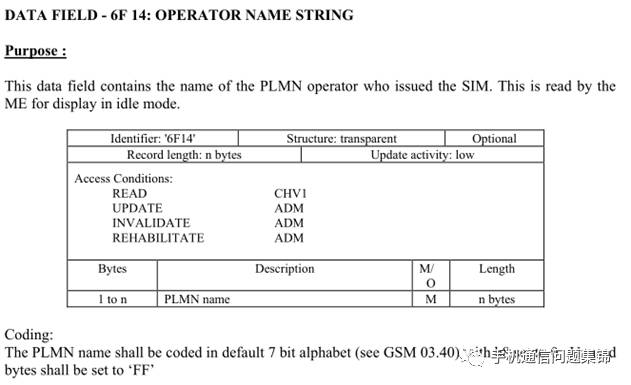

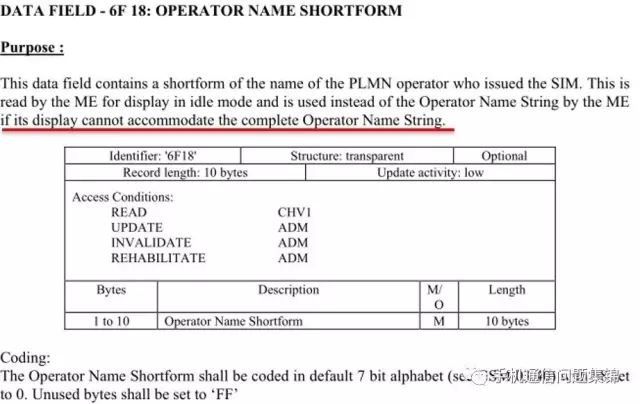

来源1. USIM卡中的EFopl and EFpnn，如果是欧洲运营商CPHS SIM卡，还可以是EF-ONS

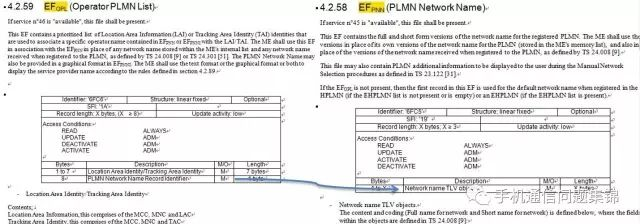

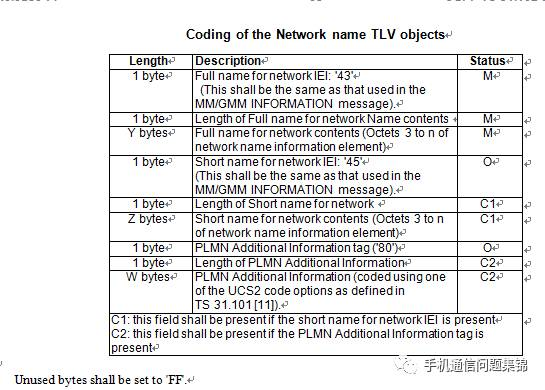

EFopl和EFpnn的关系类似于EFspdi和EFspn, 运营商长短名均包含在EFpnn里，EFopl里第8字节相当于一个索引或者指针指向EFpnn的第几个记录。
