一、用例图

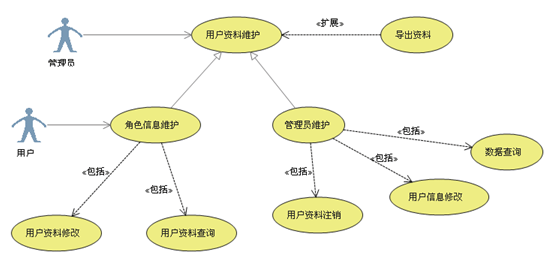

用例图主要回答了两个问题：1、是谁用软件。2、软件的功能。从用户的角度描述了系统的功能，并指出各个功能的执行者，强调用户的使用者，系统为执行者完成哪些功能。
在这里插入图片描述

二、类图

用户根据用例图抽象成类，描述类的内部结构和类与类之间的关系，是一种静态结构图。在UML类图中，常见的有以下几种关系: 泛化（Generalization）, 实现（Realization），关联（Association)，聚合（Aggregation），组合(Composition)，依赖(Dependency)。各种关系的强弱顺序：泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖

1、泛化

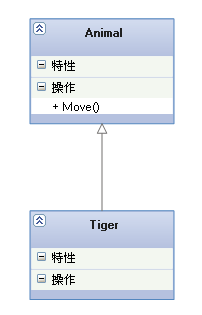

泛化关系是一种继承关系，表示一般与特殊的关系，它指定了子类如何继承父类的所有特征和行为。例如：老虎是动物的一种，即有老虎的特性也有动物的共性。
在这里插入图片描述

2、实现

实现关系是一种类与接口的关系，表示类是接口所有特征和行为的实现。
在这里插入图片描述

3、关联

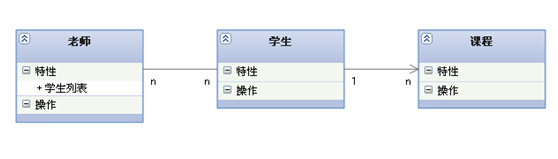

关联关系是一种拥有的关系，它使一个类知道另一个类的属性和方法；如：老师与学生，丈夫与妻子关联可以是双向的，也可以是单向的。双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。
在这里插入图片描述

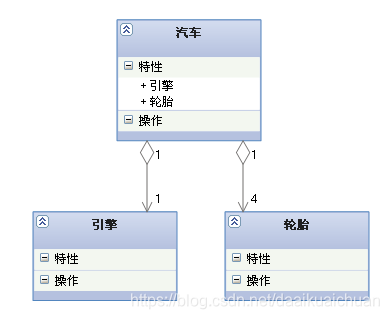

4、聚合

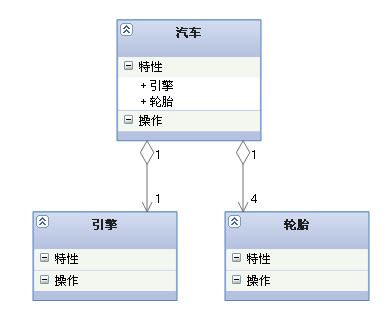

聚合关系是整体与部分的关系，且部分可以离开整体而单独存在。如车和轮胎是整体和部分的关系，轮胎离开车仍然可以存在。聚合关系是关联关系的一种，是强的关联关系；关联和聚合在语法上无法区分，必须考察具体的逻辑关系。
在这里插入图片描述

5、组合

组合关系是整体与部分的关系，但部分不能离开整体而单独存在。如公司和部门是整体和部分的关系，没有公司就不存在部门。组合关系是关联关系的一种，是比聚合关系还要强的关系，它要求普通的聚合关系中代表整体的对象负责代表部分的对象的生命周期。
在这里插入图片描述

6、依赖

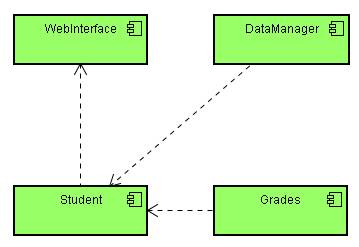

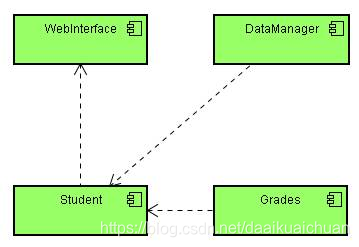

依赖关系是一种使用的关系，即一个类的实现需要另一个类的协助，所以要尽量不使用双向的互相依赖。
在这里插入图片描述

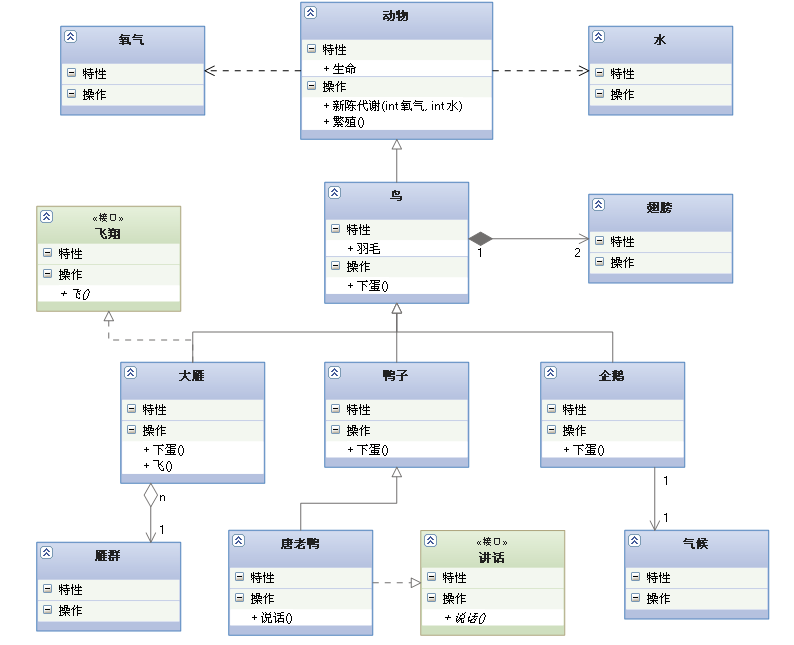

7、各种类图关系

在这里插入图片描述

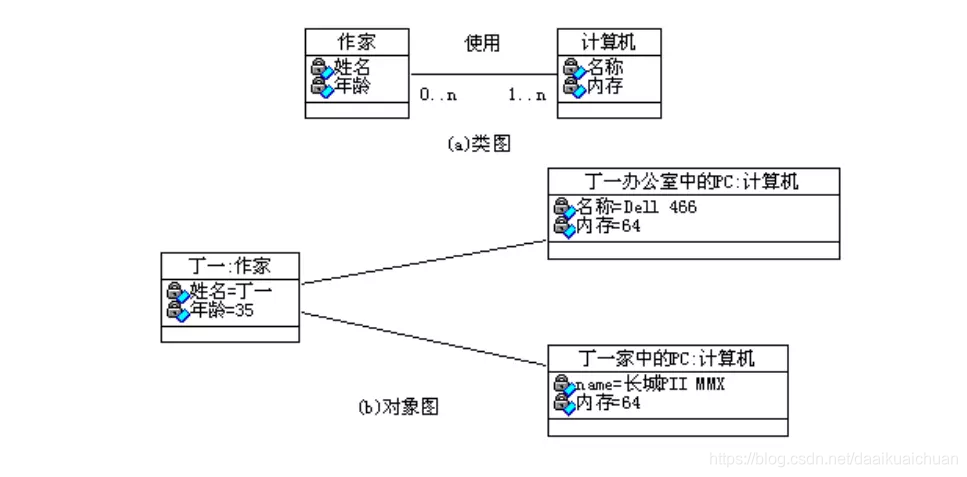

三、对象图

描述的是参与交互的各个对象在交互过程中某一时刻的状态。对象图可以被看作是类图在某一时刻的实例。
在这里插入图片描述

四、状态图

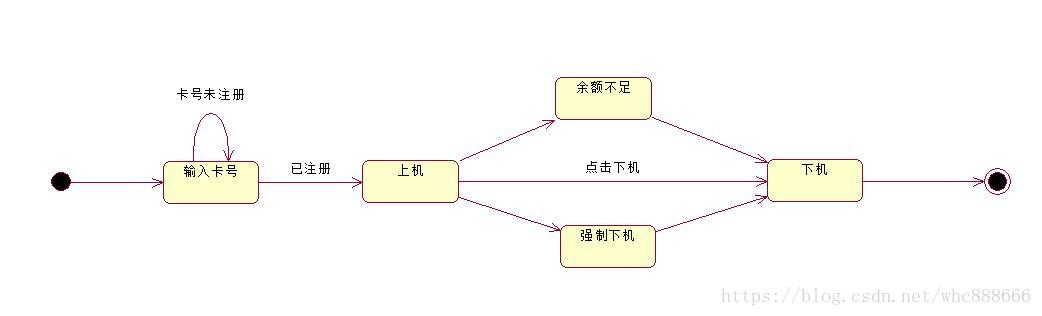

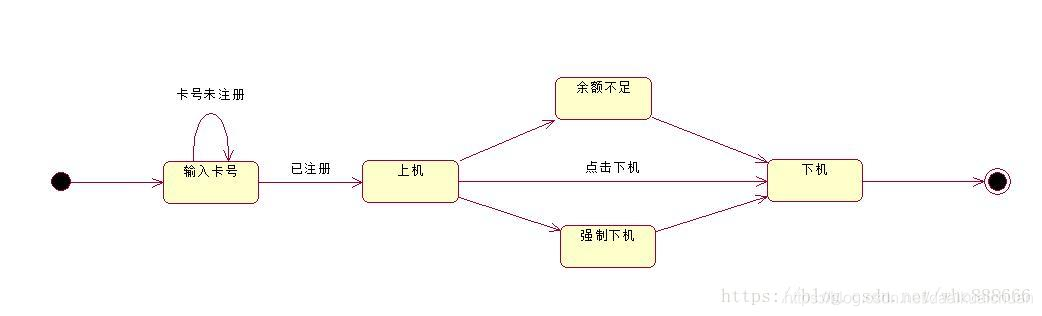

状态图是一种由状态、变迁、事件和活动组成的状态机，用来描述类的对象所有可能的状态以及时间发生时状态的转移条件。
在这里插入图片描述

五、活动图

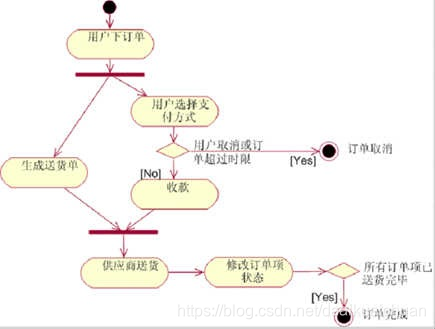

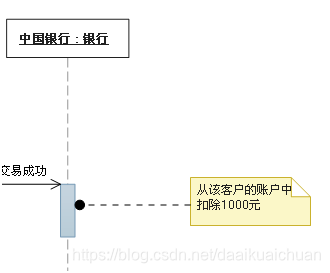

活动图是状态图的一种特殊情况，这些状态大都处于活动状态，本质是一种流程图，它描述了活动到活动的控制流。交互图强调的是对象到对象的控制流，而活动图则强调的是从活动到活动的控制流。活动图是一种表述过程基理、业务过程以及工作流的技术。它可以用来对业务过程、工作流建模，也可以对用例实现甚至是程序实现来建模。

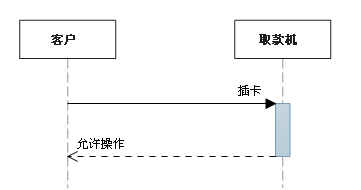

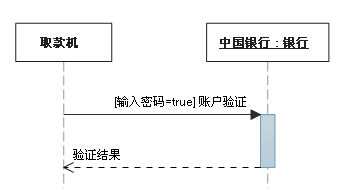

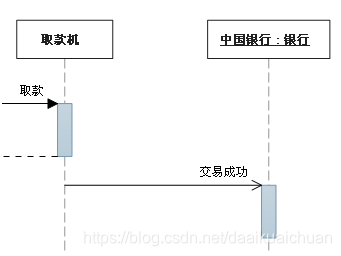

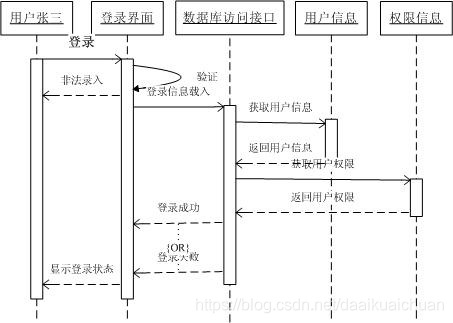

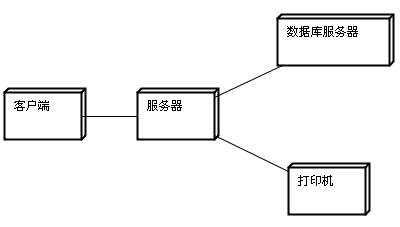

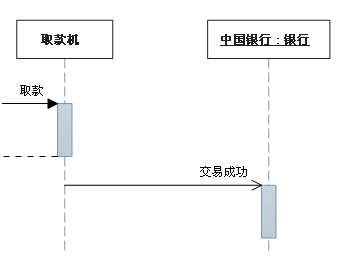

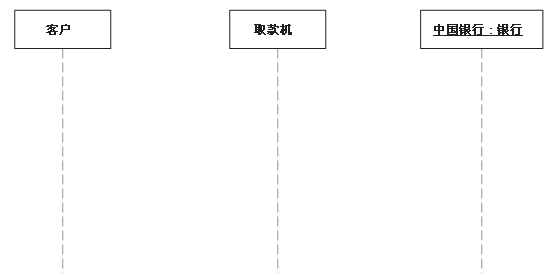

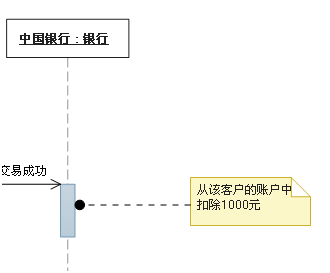

在这里插入图片描述
