  2. Android Fragment —Tab 导航栏的实现

Android Fragment —Tab 导航栏的实现

由 天大地大妈咪最大 提交于 2019-12-27 13:24:31

【推荐】2019 Java 开发者跳槽指南.pdf(吐血整理) >>>

        微信、QQ、微博底部等都有 Tab 标签选项，点击不同的标签可以切换的不同的界面。

步骤

1）描述主界面布局

activity_main.xml 代码如下:


<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >


    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="60dp"
        android:background="@drawable/header_bg" >


        <RelativeLayout
            android:id="@+id/left_layout"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1" >
            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical" >
                <ImageView
                    android:id="@+id/left_image"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:src="@drawable/left_ico" />
            </LinearLayout>
        </RelativeLayout>

        <RelativeLayout
            android:id="@+id/library_layout"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1" >
            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical" >
                <ImageView
                    android:id="@+id/library_image"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:src="@drawable/library_ico" />

            </LinearLayout>
        </RelativeLayout>

        <RelativeLayout
            android:id="@+id/local_layout"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1" >

            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical" >

                <ImageView
                    android:id="@+id/local_image"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:src="@drawable/local_ico" />

            </LinearLayout>
        </RelativeLayout>


        <RelativeLayout
            android:id="@+id/news_layout"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1" >

            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical" >

                <ImageView
                    android:id="@+id/news_image"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:src="@drawable/news_ico" />


            </LinearLayout>
        </RelativeLayout>

        <RelativeLayout
            android:id="@+id/search_layout"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1" >

            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical" >

                <ImageView
                    android:id="@+id/search_image"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:src="@drawable/search_ico" />
            </LinearLayout>
        </RelativeLayout>
    </LinearLayout>

    <FrameLayout
        android:id="@+id/content"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1" >
    </FrameLayout>

</LinearLayout>

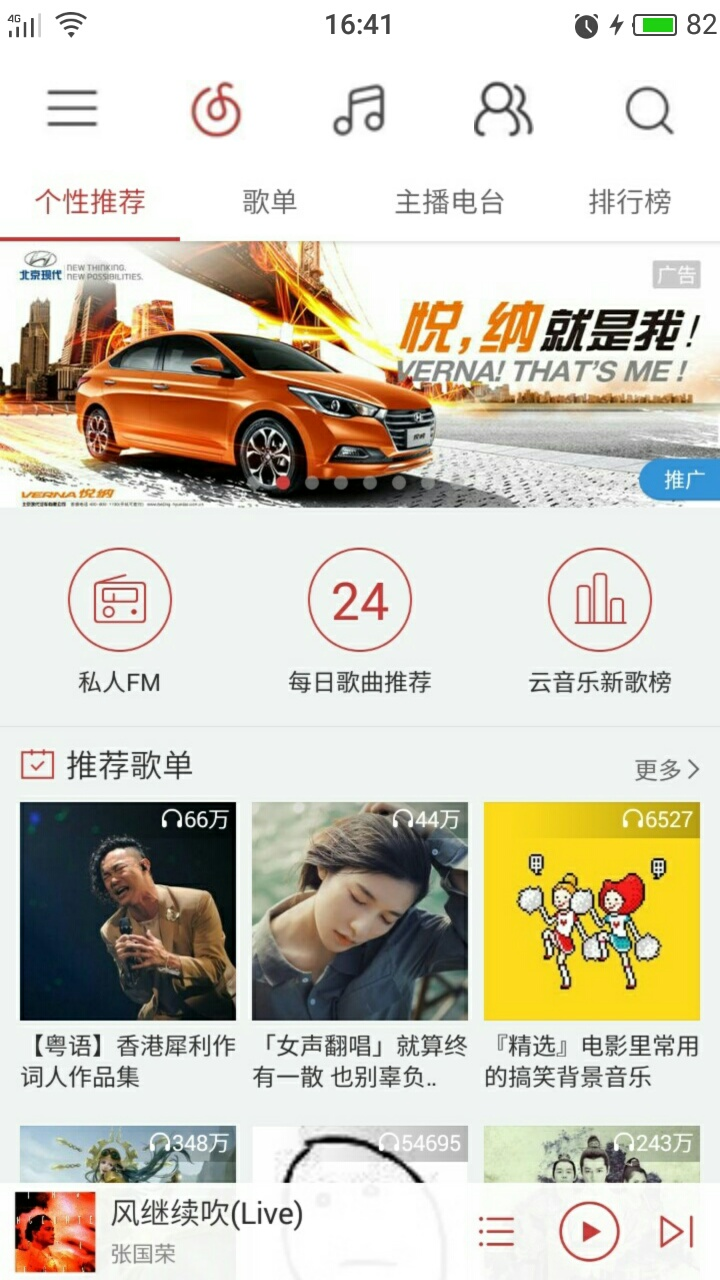

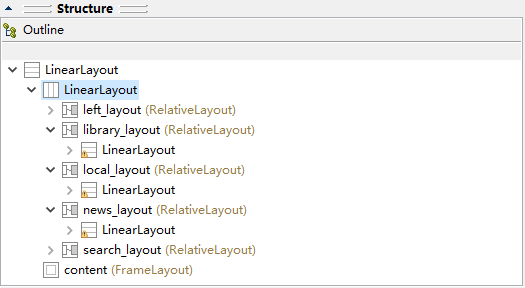

说明：代码可能看着有点长，先看下布局之后的 outline 和 可视化编辑区效果：（仿“网易云音乐界面”）



  • 主体分为 LinearLayout 和 FrameLayout(id=connect)，分别放置 Tab 标签按钮和对应内容
  • LinearLayout 中分 5 个部分（左侧菜单栏left、乐库library、本地音乐local、动态news）
  • （本次实例主要实现中间 3 个 Tab导航即可）

2）设置每个 Fragment 的布局

library_layout.xml 代码如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:background="@drawable/library_bg">
</LinearLayout>

说明：放置了一张背景图片 library_bg.png，其他两个布局相似

local_layout.xml 与 news_layout.xml 代码如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:background="@drawable/local_bg">
</LinearLayout>

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:background="@drawable/news_bg" >
</LinearLayout>

3）创建对应布局的 Fragment 类（继承于 Fragment）

LibraryFragment.java 代码如下：

public class LibraryFragment extends Fragment{
	@Override
	public View onCreateView(LayoutInflater inflater, ViewGroup container,
			Bundle savedInstanceState) {
		// TODO Auto-generated method stub
		View libraryLayout =inflater.inflate(R.layout.library_layout, container,false);
		return libraryLayout;
	}

}

说明：新建类继承于 Fragment，其他两个类相似

LocalFragmet.java 与 NewsFragment.java 代码如下：

public class LocalFragment extends Fragment{
	@Override
	public View onCreateView(LayoutInflater inflater, ViewGroup container,
			Bundle savedInstanceState) {
		// TODO Auto-generated method stub
		View localLayout =inflater.inflate(R.layout.local_layout, container,false);
		return localLayout;
	}

}
public class NewsFragment extends Fragment{
	@Override
	public View onCreateView(LayoutInflater inflater, ViewGroup container,
			Bundle savedInstanceState) {
		// TODO Auto-generated method stub
		View newsLayout =inflater.inflate(R.layout.news_layout, container,false);
		return newsLayout;
	}

}

4）在 MainActivity.java 中添加响应代码

MainActivity.java 代码如下：

public class MainActivity extends Activity implements OnClickListener{
	/*
     * 用于展示的Fragment
     */
    private LibraryFragment libraryFragment;
    private LocalFragment localFragment;
    private NewsFragment newsFragment;


    /*
     * 界面布局
     */
    private View libraryLayout;
    private View localLayout;
    private View newsLayout;

    /*
     * 在Tab布局上显示图标的控件
     */
    private ImageView libraryImage;
    private ImageView localImage;
    private ImageView newsImage;

    /*
     * 用于对Fragment进行管理
     */
    private FragmentManager fragmentManager;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        requestWindowFeature(Window.FEATURE_NO_TITLE);
        setContentView(R.layout.activity_main);
        // 初始化布局元素（方法实现在下面的代码）
        initViews();
        fragmentManager = getFragmentManager();
        // 第一次启动时选中第0个tab（方法实现在下面的代码）
        setTabSelection(0);
    }

    /*
     * 在这里获取到每个需要用到的控件的实例，并给它们设置好必要的点击事件。
     */
    private void initViews() {
        libraryLayout = findViewById(R.id.library_layout);
        localLayout = findViewById(R.id.local_layout);
        newsLayout = findViewById(R.id.news_layout);

        libraryImage = (ImageView) findViewById(R.id.library_image);
        localImage = (ImageView) findViewById(R.id.local_image);
        newsImage = (ImageView) findViewById(R.id.news_image);

        libraryLayout.setOnClickListener(this);
        localLayout.setOnClickListener(this);
        newsLayout.setOnClickListener(this);

    }

    /*
     * 点击事件的响应代码
     */
    @Override
    public void onClick(View v) {
        switch (v.getId()) {
        case R.id.library_layout:
            // 当点击了第0个tab时，选中第1个tab
            setTabSelection(0);
            break;
        case R.id.local_layout:
            // 当点击了第1个tab时，选中第2个tab
            setTabSelection(1);
            break;
        case R.id.news_layout:
            // 当点击了第2个tab时，选中第3个tab
            setTabSelection(2);
            break;
        default:
            break;
        }
    }

    /**
     * 根据传入的index参数来设置选中的tab页。
     *
     * @param index：每个tab页对应的下标。0表示乐库，1表示本地，2表示动态
     *
     *
     */
    private void setTabSelection(int index) {
        // 每次选中之前先清楚掉上次的选中状态
        clearSelection();
        // 开启一个Fragment事务
        FragmentTransaction transaction = fragmentManager.beginTransaction();
        // 先隐藏掉所有的Fragment，以防止有多个Fragment显示在界面上的情况
        hideFragments(transaction);
        switch (index) {
        case 0:
            // 当点击了乐库tab时，改变控件的图片颜色
            libraryImage.setImageResource(R.drawable.library_selected);
           // libraryTitle.setTextColor(Color.RED);
            if (libraryFragment == null) {
                // 如果LibraryFragment为空，则创建一个并添加到界面上
                libraryFragment = new LibraryFragment();
                transaction.add(R.id.content, libraryFragment);
            } else {
                // 如果LibraryFragment不为空，则直接将它显示出来
                transaction.show(libraryFragment);
            }
            break;
        case 1:
            // 当点击了本地tab时，改变控件的图片颜色
            localImage.setImageResource(R.drawable.local_selected);
           // localTitle.setTextColor(Color.RED);
            if (localFragment == null) {
                // 如果LocalFragment为空，则创建一个并添加到界面上
                localFragment = new LocalFragment();
                transaction.add(R.id.content, localFragment);
            } else {
                // 如果LocalFragment不为空，则直接将它显示出来
                transaction.show(localFragment);
            }
            break;
        case 2:
            // 当点击了动态tab时，改变控件的图片颜色
            newsImage.setImageResource(R.drawable.news_selected);
           // newsTitle.setTextColor(Color.RED);
            if (newsFragment == null) {
                // 如果NewsFragment为空，则创建一个并添加到界面上
                newsFragment = new NewsFragment();
                transaction.add(R.id.content, newsFragment);
            } else {
                // 如果NewsFragment不为空，则直接将它显示出来
                transaction.show(newsFragment);
            }
            break;  }

        transaction.commit();
    }

    /**
     * 清除掉所有的选中状态。
     */
    private void clearSelection() {
        libraryImage.setImageResource(R.drawable.library_ico);

        localImage.setImageResource(R.drawable.local_ico);

        newsImage.setImageResource(R.drawable.news_ico);


    }

    /**
     * 将所有的Fragment都置为隐藏状态。
     *
     * @param transaction :用于对Fragment执行操作的事务
     */
      private void hideFragments(FragmentTransaction transaction) {
        if (libraryFragment != null) {
            transaction.hide(libraryFragment);
        }
        if (localFragment != null) {
            transaction.hide(localFragment);
        }
        if (newsFragment != null) {
            transaction.hide(newsFragment);
        }
}


}

代码有点长，但是注释很详细，简单整理一下

  • initView()：获取控件的实例并为其注册点击事件监听器
  • onClick(View v)：点击事件的响应代码
  • setTabSelection(int index)：根据 index 确定被选中的 Tad
  • clearSelection()：清除 Tab 被选中的状态
  • hideFragment()：将对应的 Fragment 设置为隐藏状态

说明：监听到点击事件，就响应 onClick() 中相应的代码，即把对应 Tab 状态改变：“未选中”→“选中”，同时显示对应的 Fragment 至 id 为 connect 的 FrameLayout 布局上；但在此之前需要清除之前的选中状态以及隐藏之前显示的 Fragment 。

示例程序

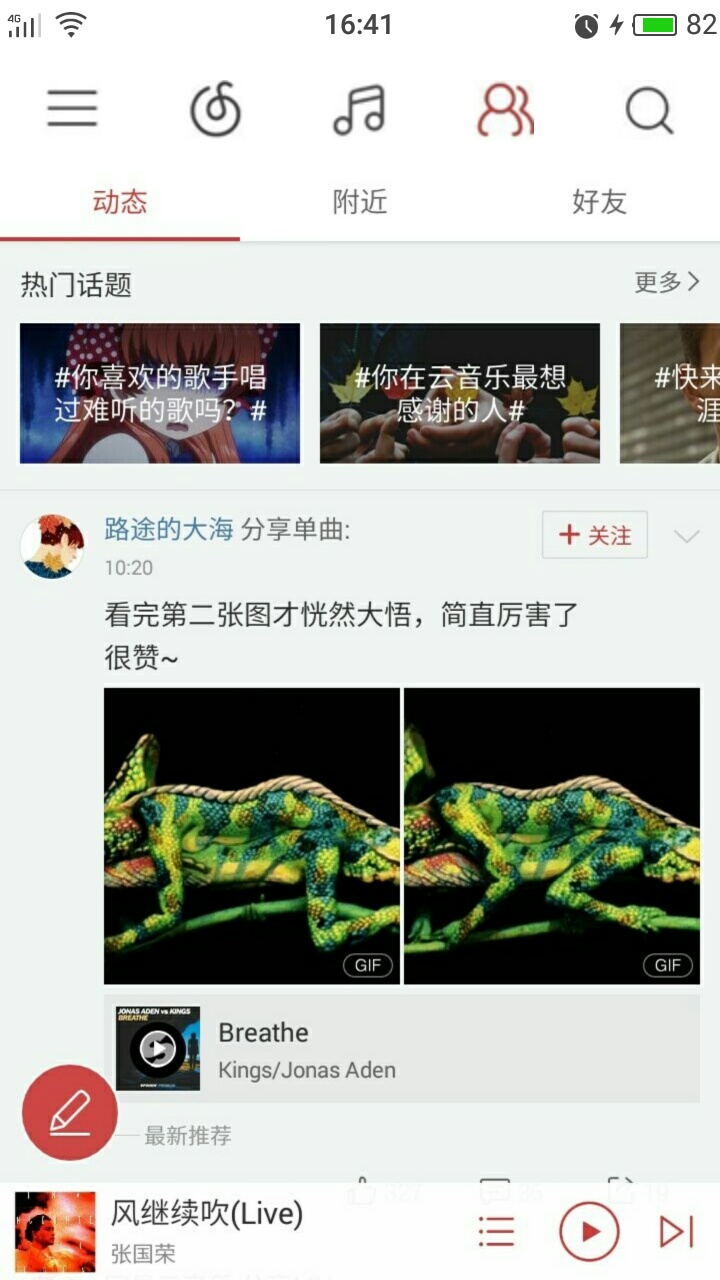

（仿 网易云音乐）点击中间三个图标，切换到各自界面；



附：目录结构



方法参考： Android Fragment应用实战，使用碎片向ActivityGroup说再见
