直流电机概述

1.概述

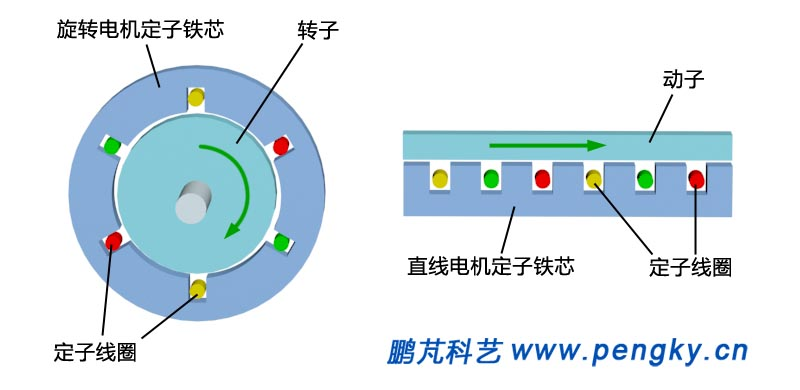

直线感应电机主要有两种型式，即平板型和管型。平板型电机可以看作是由普通的旋转异步电动机直接演变而来的。图1左图表示一台旋转的感应电动机，设想将它沿径向剖开，并将定、转子圆周展成直线，如图1右图，这就得到了最简单的平板型直线感应电机。 在旋转电机中转子是绕轴做旋转运动的，见绿色箭头线；在直线电机中动子是做直线移动的，见绿色箭头线。

                                                                                          图1

       对应于旋转电动机定子的一边嵌有三相绕组，称为初级（定子）；对应于旋转电动机转子的一边称为次级（动子或滑子）。直线电机的运动方式可以是固定初级，让次级运动，此称为动次级；相反，也可以固定次级而让初级运动，则称为动初级。

2.平板型直线感应电机

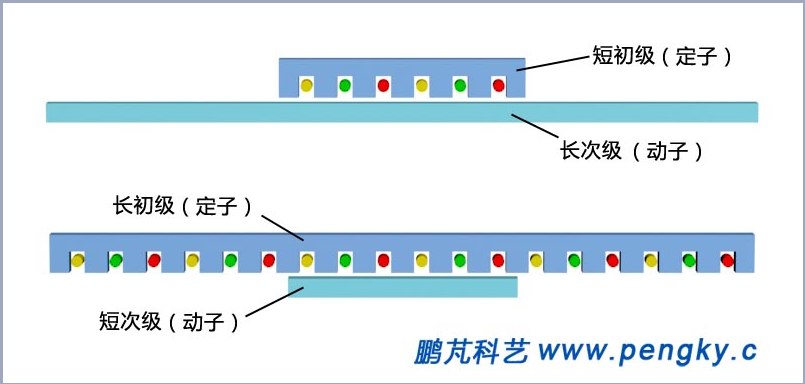

       显然初级与次级长度相同是不能正常运行的，实际平板型直线感应电动机初级长度和滑子长度并不相等，在图2上图是短初级长次级结构；图2下图是长初级短次级结构。

                                                                                                       图2

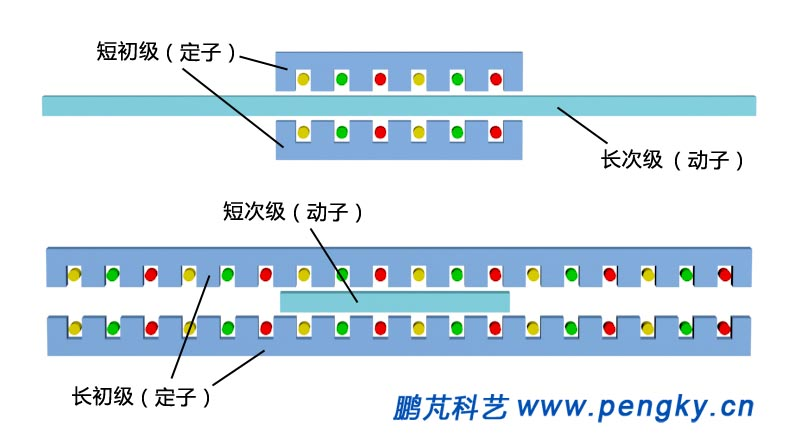

为了抵消定子磁场对动子的单边磁吸力，平板型直线感应电动机通常采用双边结构，即用两个定子将动子夹在中间的结构型式。

                                                                                   图3  双版型直线感应电机

3.其他直线电机

此外还有 圆筒形直线电机、圆弧形直线电机
