阻抗匹配
设计一个匹配网络来实现阻抗变换
微带线与带状线

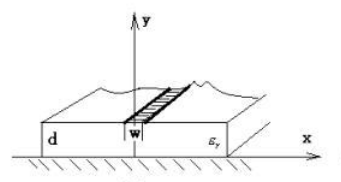

微带线是一种用电介质将导线与接地面隔开的传输线，印制迹线的厚度、宽度和迹线与接地面间介质的厚度，以及电介质的介电常数，决定微带线特性阻抗的大小。大概图长这样
带状线是一条置于两层导电平面之间的电介质中间的铜带线。如果线的厚度和宽度、介质的介电常数以及两层导电平面间的距离是可控的，那么线的特性阻抗也是可控的。类比想象一下图吧
电长度
电长度定义：传输线的物理长度与传输波长（在传输线中）的比值
电长度物理意义：eg 物理长度为1m的传输线，对于波长分别为10cm和1cm的两个电磁波，电长度分别为10和100，也就是说：在一米的传输线上波长为10cm的波变化了10个周期，而波长为1cm的波变化了100个周期。可见：相同物理长度上波变化越频繁电长度越大！即电长度是用来描述电磁波波形变化频繁程度的物理量
电容并联可增大电容量，串联减小。串联后容量是减小了，但是这样可以增加他的耐压值。计算公式是：C=C1*C2/(C1+C2)。 并联后容量是增大了，但是它的耐压值不变。计算公式是：C=C1+C2（反正跟电阻那个相反） 电容的串联电压：总的电压等于各个电容的电压之和。电容的并联 总的电流等于各个电容的电流之和。
谐振
由电感L和电容C串联而组成的谐振电路称为串联谐振电路。其中R为电路的总电阻，即R=RL+RC，RL和RC分别为电感元件与电容元件的电阻；Us 为电压源电压，ω为电源角频率。该电路的输入阻抗为
时，即有φ=0，即XL与XC相同。此时我们就说电路发生了谐振。而电路达到谐振的条件即为
ω0称为电路的固有谐振角频率，简称谐振角频率，因为它只由电路本身的参数L，C所决定。
电路在谐振时的输入阻抗称为谐振阻抗，用Z0表示。由于谐振时的电抗X=0，故谐振阻抗为Z0=R,可见Z0为纯电阻，其值为最小。
谐振时的感抗XL0和容抗XC0称为电路的特征阻抗，用ρ表示。可见ρ只与电路参数L，C有关，而与ω无关，且有XL0=XC0。
品质因数用Q表示，定义为特征阻抗ρ与电路的总电阻R之比，即Q=ρ/R=XL0/R=XC0/R
在电子工程中，Q值一般在10-500之间
特性阻抗
特性阻抗是射频传输线影响无线电波电压、电流的幅值和相位变化的固有特性，等于各处的电压与电流的比值，用V/I表示。在射频电路中，电阻、电容、电感都会阻碍交变电流的流动，合称阻抗。电阻是吸收电磁能量的，理想电容和电感不消耗电磁能量。同轴电缆的特性阻抗和导体内、外直径大小及导体间介质的介电常数有关，而与工作频率传输线所接的射频器件以及传输线长短无关。也就是说，射频传输线各处的电压和电流的比值是一定的，特征阻抗是不变的。
打比方一下，路太窄，类比特性阻抗大，和你路有多长没关系，路宽了，特性阻抗小，自然就快。两段路况不同，哎就产生了传说中的阻抗不匹配
无线通信系统射频器件有两种特性阻抗，一种是50Ω用于军用微波、GSM、WCDMA等系统；另一种是75Ω，用于有线电视系统，一般应用较少。
匹配电路种类
集总参数和分布参数
集总参数元件匹配网络采用无耗集总参数电抗元件实现阻抗变换。诸如分立器件，短电长度微带线等微波集成电路、螺旋电感和薄膜电容等来实现。要考虑的问题有谐振频率、品质因数（Q因子）以及集总参数元件的体积.
分布参数匹配网络采用无耗传输线作为网络元件，eg传输线变压器、单短线匹配、串联短线匹配、双短线匹配、1/4波长变换器
寄生效应
高频下器件引脚会呈现一些电容、电感的特性
equivalent serial inductance(L),即等效串连电感.一般来说在低频段,器件的管脚引线以及PCB布线都可以等效为无阻抗的,但在高频下，呈现的电感特性，频率越来越高，阻抗就越来越大。
