（1）回顾一下深度残差网络的结构

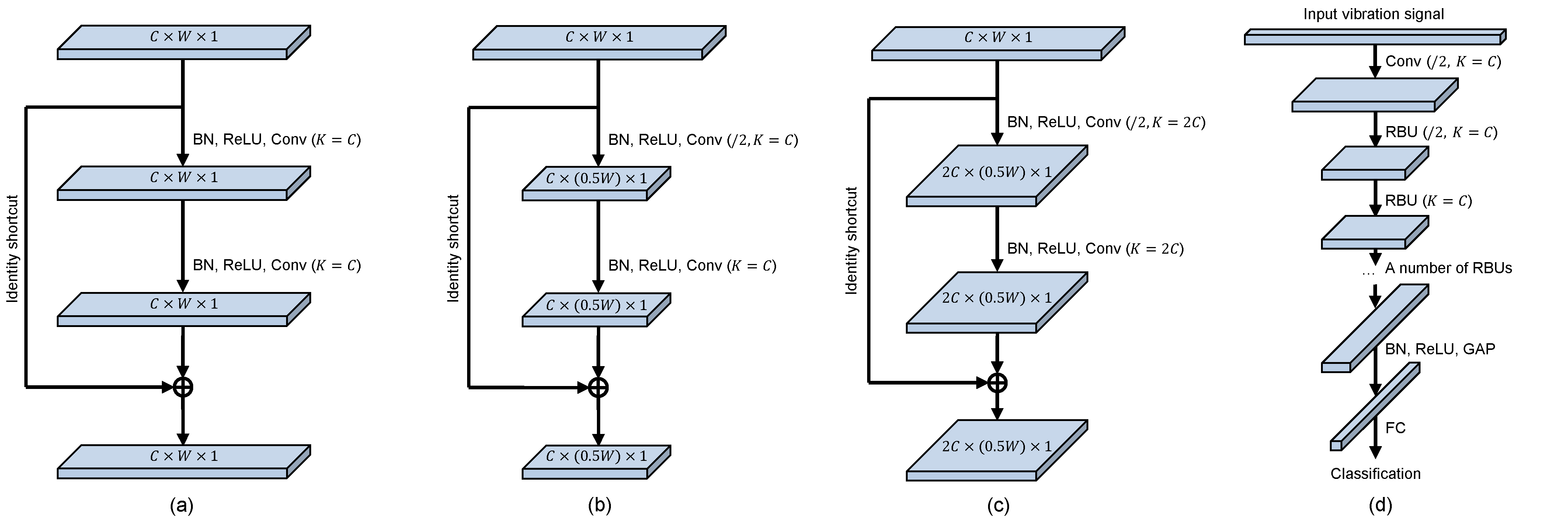

在下图中，(a)-(c)分别是三种残差模块，(d)是深度残差网络的整体示意图。BN指的是批标准化(Batch Normalization)，ReLU指的是整流线性单元激活函数(Rectifier Linear Unit)，Conv指的是卷积层(Convolutional layer)，Identity shortcut指的是跨层的恒等映射，RBU指的是残差模块(Residual Building Unit)，GAP是全局均值池化(Global Average Pooling)，FC是全连接层(Fully Connected Layer)。
C表示特征图的通道数，W表示特征图的宽度，1表示特征图的高度始终为1（这是因为这篇文章以一维的振动信号作为输入）。
在Conv后的括号中，K表示卷积层中卷积核的个数。当K=C时，输出特征图的通道数为C。当K=2C时，输出特征图的通道数为2C。/2表示的是卷积核每次移动的步长为2，从而使得输出特征图的宽度减半。
我们可以看到，在图(a)中，输入特征图的尺寸为C×W×1，输出特征图的尺寸也是C×W×1，也就是说，特征图的尺寸保持不变。在图(b)中，输出特征图的尺寸减小为C×(0.5W)×1，换言之，宽度减小为原先的一半。在图(c)中，输出特征图的尺寸变为2C×(0.5W)×1，即不仅宽度减小为原先的一半，而且通道数增加了一倍。
（2）深度残差收缩网络的网络结构
在该论文中，提出了两种深度残差收缩网络(Deep Residual Shrinkage Networks，简称DRSN)。第一种是“通道之间共享阈值的深度残差收缩网络(Deep Residual Shrinkage Networks with Channel-shared Thresholds，简称DRSN-CS)”，第二种是“逐通道不同阈值的深度残差收缩网络(Deep Residual Shrinkage Networks with Channel-wise Thresholds，简称DRSN-CW)”。

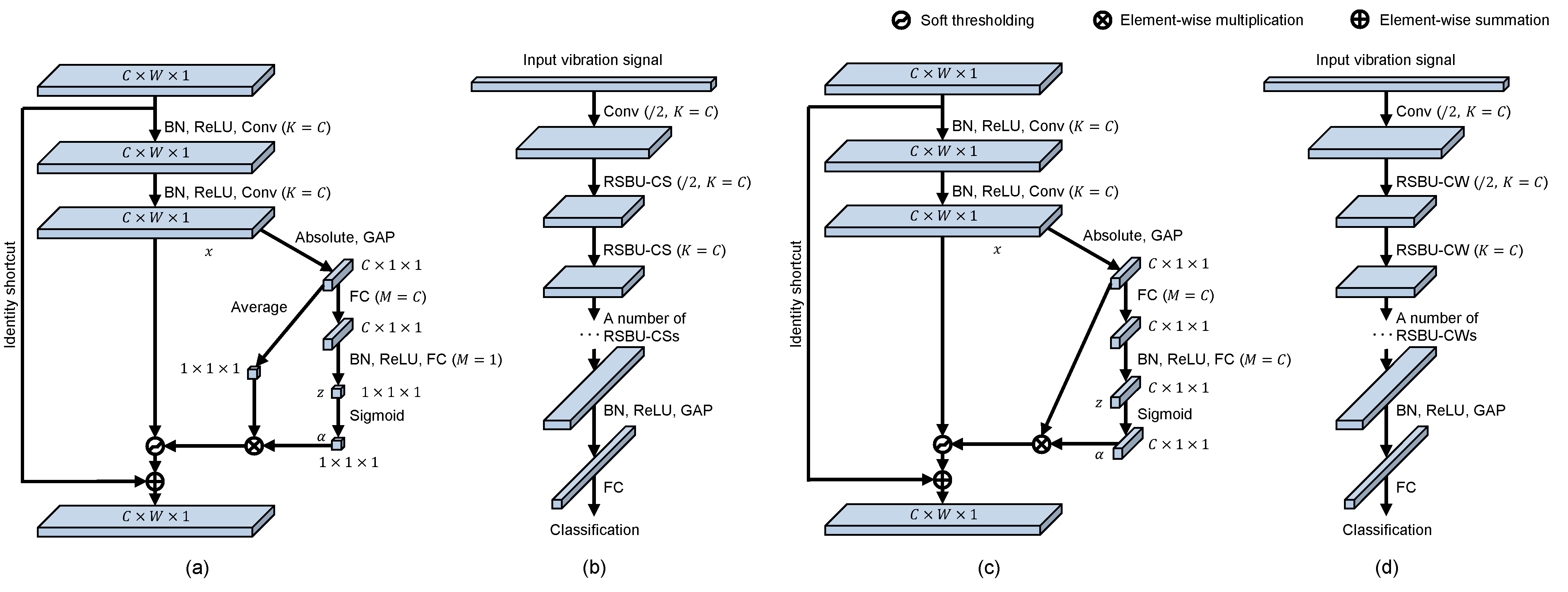

在下图中，(a)表示一种改进后的残差模块，名为“残差收缩模块-通道之间共享阈值(Residual Shrinkage Building Unit with Channel-shared thresholds，简称RSBU-CS)”；(b)表示的是DRSN-CS的整体结构示意图；(c)表示另一种改进后的残差模块，名为“残差收缩模块-逐通道不同阈值(Residual Shrinkage Building Unit with Channel-wise thresholds，简称RSBU-CW)”；(d)表示的是DRSN-CW的整体结构示意图。
其中，M表示的是全连接层神经元的个数。M=C表示神经元的个数与之前特征图的通道数相等，M=1表示神经元的个数为1。Absolute表示对特征图中的每个元素取绝对值，Average表示求特征图内所有元素的平均值。
可以看出，深度残差收缩网络的整体结构，和传统的深度残差网络，没有区别。其区别在于残差模块的不同。在改进后的残差模块中，不仅有一个软阈值化函数作为非线性层，而且嵌入了一个子网络，用于自动地设置软阈值化所需要的阈值。
转载网址：
深度残差收缩网络：（一）背景知识 https://www.cnblogs.com/yc-9527/p/11598844.html
深度残差收缩网络：（二）整体思路 https://www.cnblogs.com/yc-9527/p/11601322.html
深度残差收缩网络：（三）网络结构 https://www.cnblogs.com/yc-9527/p/11603320.html
深度残差收缩网络：（四）注意力机制下的阈值设置 https://www.cnblogs.com/yc-9527/p/11604082.html
深度残差收缩网络：（五）实验验证 https://www.cnblogs.com/yc-9527/p/11610073.html
深度残差收缩网络：（六）代码实现 https://www.cnblogs.com/yc-9527/p/12091581.html
原文链接：
M. Zhao, S. Zhong, X. Fu, B. Tang, and M. Pecht, “Deep Residual Shrinkage Networks for Fault Diagnosis,” IEEE Transactions on Industrial Informatics, 2019, DOI: 10.1109/TII.2019.2943898
https://ieeexplore.ieee.org/document/8850096
