Ultra Librarian是德州仪器 (TI) 和 Accelerated Designs Inc通力合作，共同为客户提供可用于 TI 产品的原理图符号和 PCB 布局封装的软件。只需要用 Ultra Librarian 读取器软件打开bxl 文件，然后就可以导出器件的原理图库文件及PCB封装。
- Ultra Librarian的下载地址为 http://webench.ti.com/cad/ULib.zip
- TI官网器件的CAD/CAE 符号数据库地址为 http://webench.ti.com/cad/
生成Cadence Allegro的PCB封装库及生成OrCAD Capture CIS的原理图库步骤

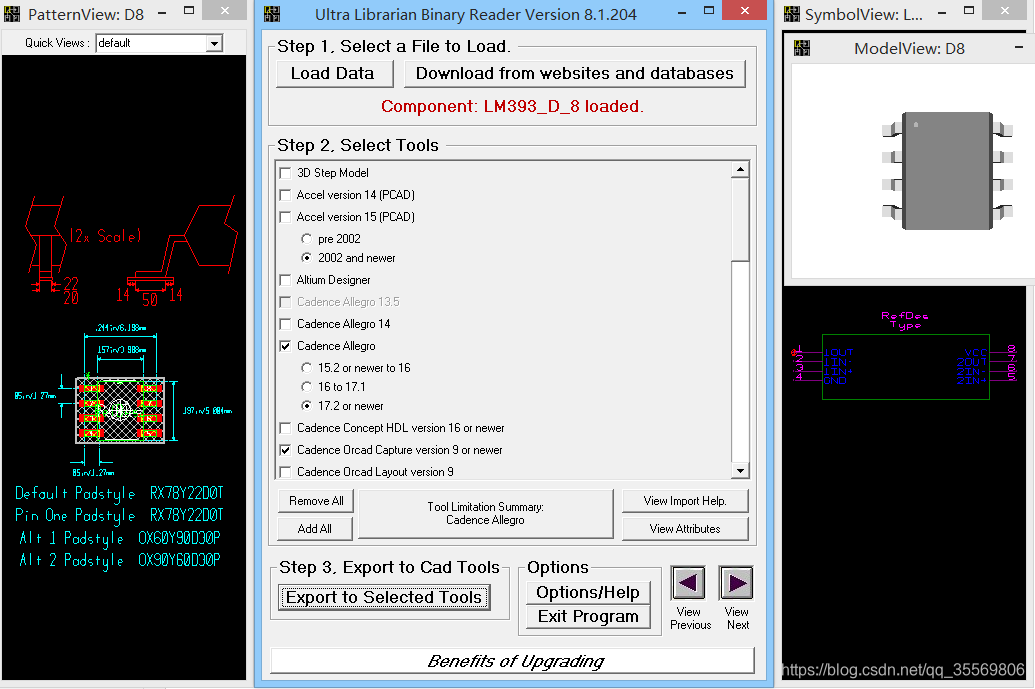

1. 打开Ultra Librarian软件，点击Load Data打开bxl文件（这里以LM393_D_8为例，软件及BXL文件在资源链接中），如下图：链接地址：https://download.csdn.net/download/qq_35569806/12051253

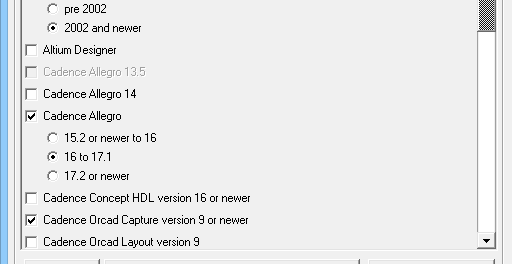

2. 根据Cadence Allegro的版本勾选相应的选项，我的版本是Allegro16.6，需要勾选的如下：

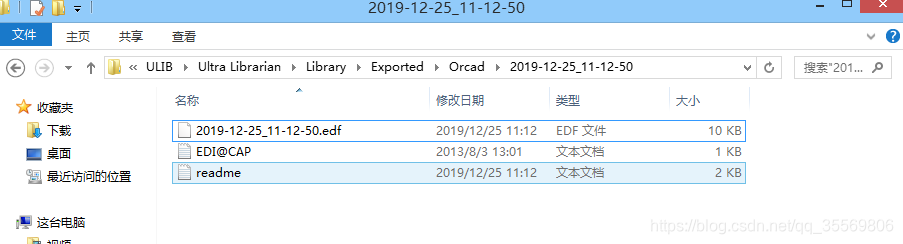

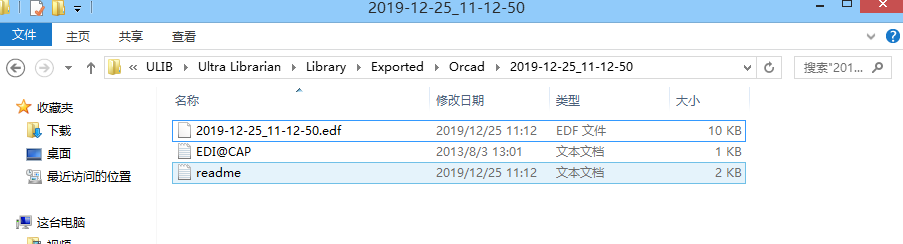

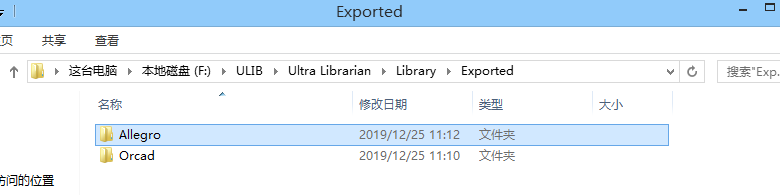

3. 点击Export to selected tools后，软件会自动调用Cadence Allegro（需要选择两次软件）生成相应的PCB库文件及原理图库文件，生成的路径为：安装的盘（我安装在F盘）F:\ULIB\Ultra Librarian\Library\Exported下，Exported路径下有2个文件夹，分别是Allegro和Orcad ,软件生成的PCB封装库在Allegro下，原理图封装库在Orcad下。

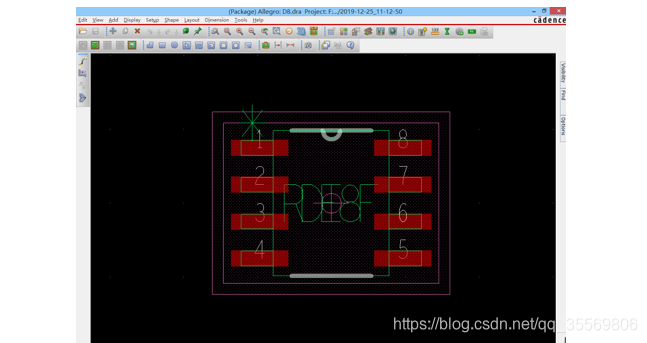

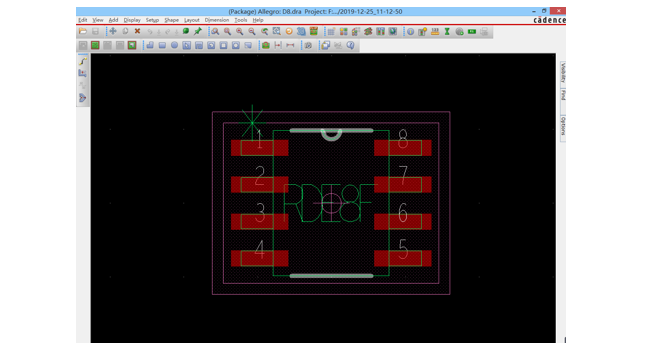

4. 用Allegro GXL打开Exported路径下Allegro里面的PCB库，如下图所示，然后保存到我们需要的路径就可以调用了。

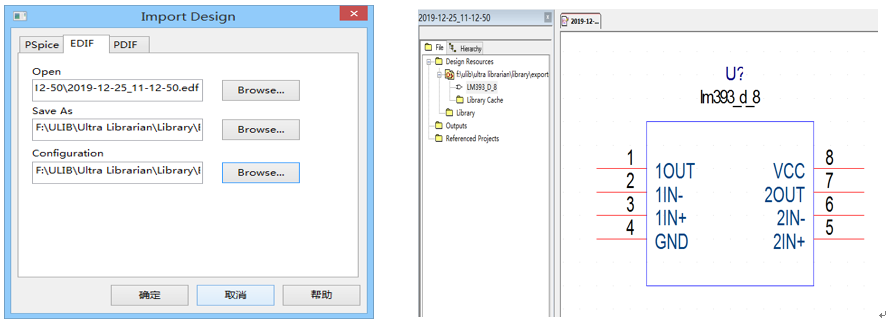

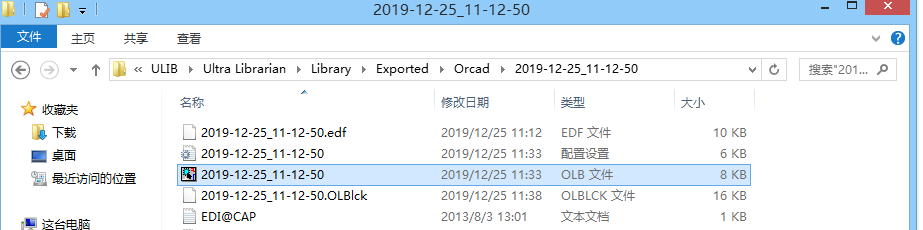

5. 打开OrCAD Capture CIS,选择File->Import Design,选择EDIF选项，选择edf数据文件和cfg配置文件。点击Browse选择路径，路径在：F:\ULIB\Ultra Librarian\Library\Exported\Orcad下，点击确定，软件会在原目录下生成一个原理图库文件OLB文件 ，使用OrCAD Capture CIS,打开就可以看到我们需要的库。
常见问题及解决办法
1． Ultra Librarian在调用软件后没有开始画图，停在Allegro PCB界面了
原因及解决方法：bxl文件和软件安装位置没有在一个系统盘，需要在一个系统盘就可以了
2． 使用Ultra Librarian生成的PCB封装器件没有引脚（PIN）或者shape
原因及解决方法：Allegro PCB的path—library下padpath/psmpath库没有选择到Ultra Librarian生成的文件夹中，Ultra Librarian在画封装时调用相关PAD/PSM时，没有找到所需的。解决这个问题需要把Allegro PCB的library库选中Ultra Librarian生成的PAD/PSM，或者把Ultra Librarian生成的PAD/PSM复制到Allegro PCB的library库所包含的文件中
