【前言】
Hello~ 各位靓仔周三好，一晃又到周三了，周四周五一过就又要放假啦~ 今天钛叔给大家讲讲什么呢…… 掐指一算，那就讲讲电源吧。之前钛叔讲过一个Buck（降压型）电路——LM5017。在那篇博客里边，钛哥就说过，一个系统必不可少的就是电源，电源系统质量的好坏会决定整个系统的好坏，它就像一个心脏，给各个部件供给能量，一但心脏萎掉，其他各部件都会相应受影响。 之前讲的是开关电源，今天钛叔讲讲线性电源。
线性电源相比较于开关电源有哪些特点呢？ 第一，纹波小，这个是由本身的工作原理所决定，线性电源不需要像开关电源电容的充放电，所以纹波相对较小；第二，也是由于该因素导致线性电源的效率比开关电源低，所以好坏是相对的，纹波小的代价就是效率不高，一般常用的线性电源电流也就支持一两安培；第三个特点就是设计简单，相对比开关电源，不需要考虑环路补偿以及计算电感值等参数，线性电源外围一般加几个电阻电容就可以搞定。
钛叔今天讲的型号是LM317和LM337，分别是正负线性电源，这两个芯片目前生产的厂家比较多，例如ON(安森美)、TI(德州仪器)以及国产的一些厂商，功能都一样，性能差别不大。现在市场上该芯片封装有SOT-223 、TO-252 、TO-220 、TO-263 、SOIC-8 、TO-92 等多种类型，不同封装除了管脚有些许差异之外，就是最大负载电流有些差别，大家可参考数据手册然后根据自己的需求选择相应的封装。
【硬件电路设计】

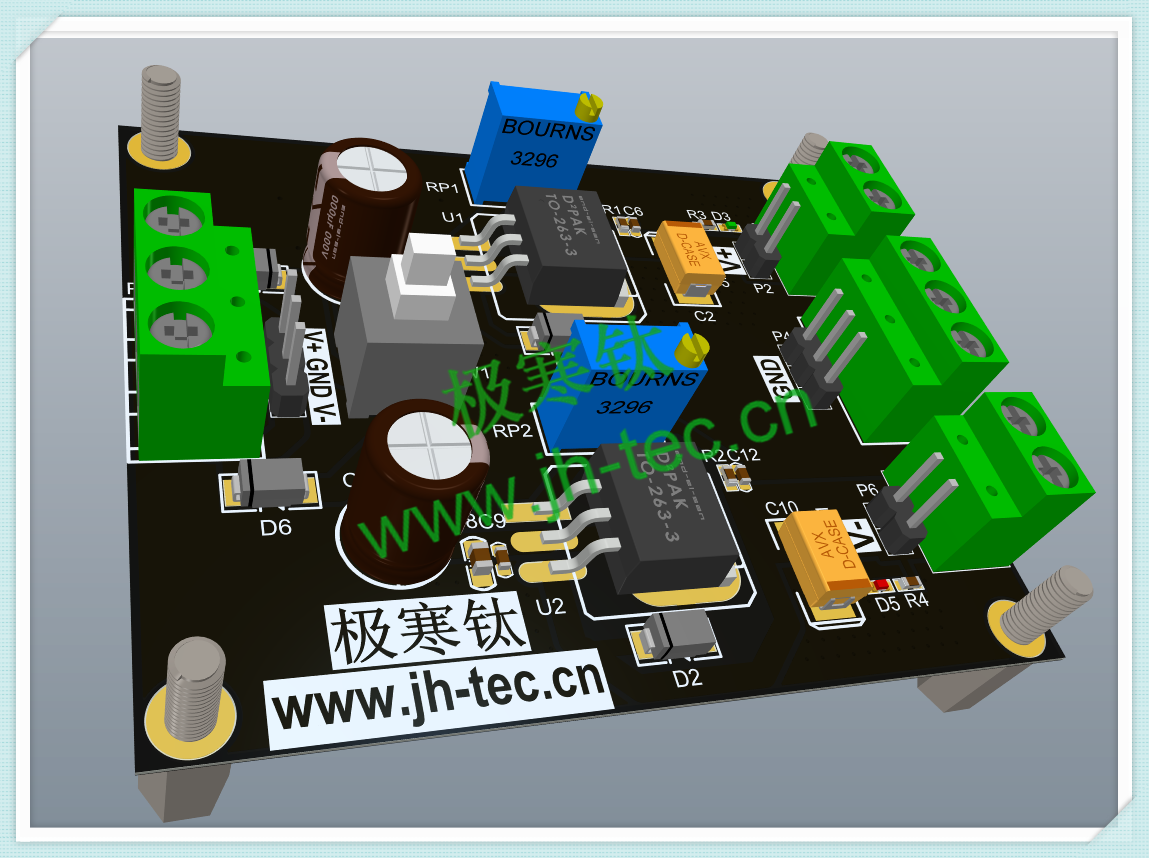

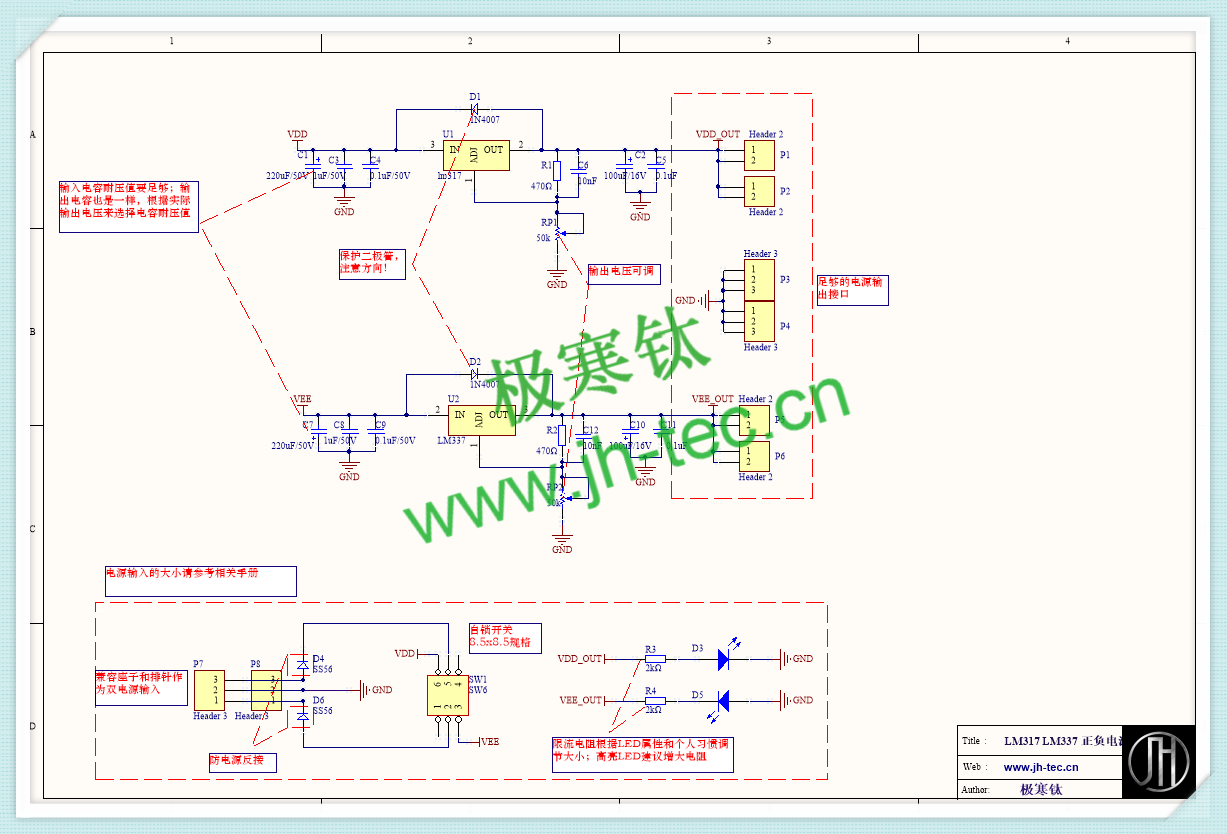

下面钛叔将具体讲讲有关两个芯片的设计注意事项，钛叔的原理图和PCB示图如下，原理图上注明相关的设计说明，方便自己和别人读图，PCB采用的是3D封装，方便结合结构设计。大家可以参考参考
下面钛叔将讲讲两部分电路图中一些设计细节以及容易犯错的地方，希望对大家的设计有所帮助哈~

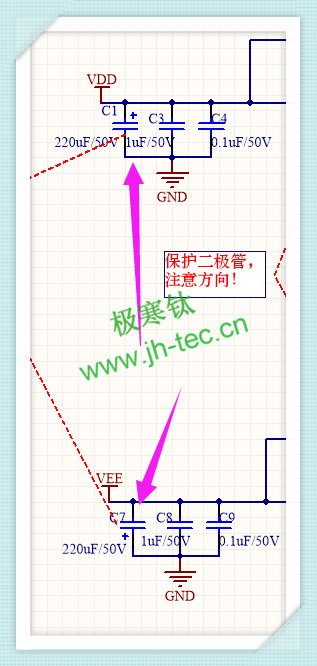

1、关于输入电容。如果大家设计的电容有正负方向（比如电解电容或者钽电容），LM337负电源一定要注意电容的方向，和LM317方向是相反的，一定要注意哈，如果焊接反了，会砰的一声给你惊喜，钛叔以前被炸喷过一脸……

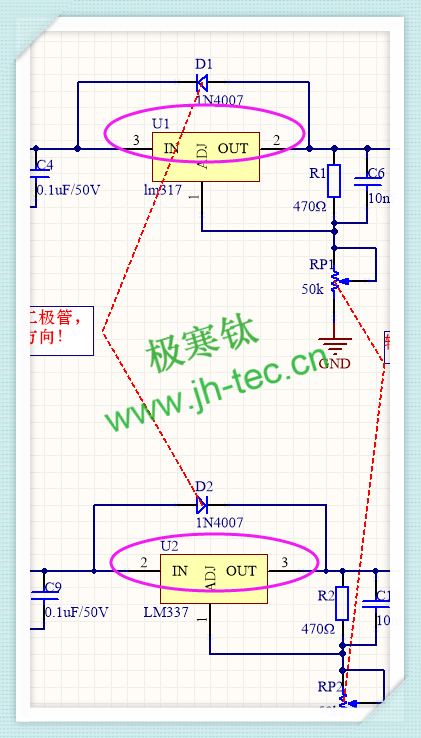

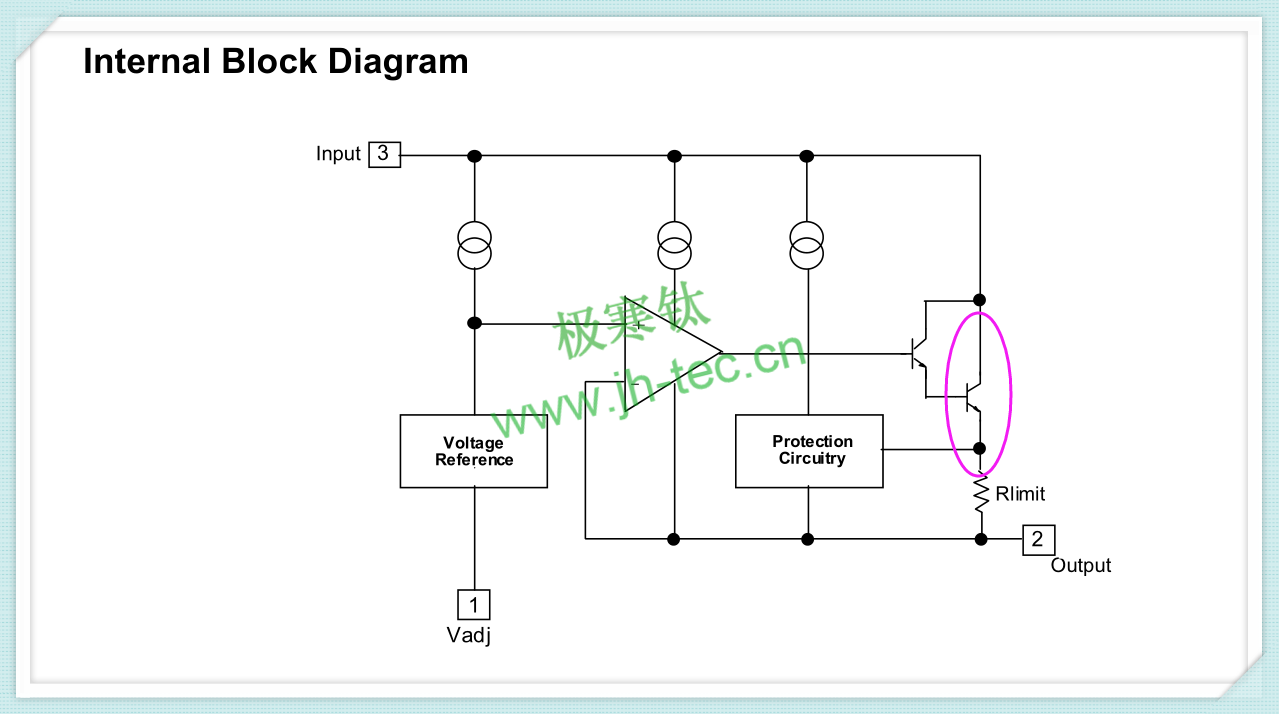

2、关于保护二极管。如果大家设计过类似的电源，一定会注意到输入和输出有一个二极管（如下图，LM317和LM337的输入和输出也设计上了该二极管），那么该二极管到底有啥作用呢？是不是可以不加呢？ 钛叔这里给大家讲讲，该二极管的主要作用是：断电之后，输入输出的电容释放电压会有个时间过程，如果在这个过程中，输出电压高于了输入电压一定值，那么此时很有可能会把芯片烧掉。我们可以看看内部图，下面是LM317的简易内部框图，我们可以看到内部输入输出端是三极管的集电极和发射极，根据三极管的特性，如果发射极的电压高于集电极超过一定值(该值一般很小)，三极管很容易被击穿损坏！ LM337该部分也一样。所以，如果加了这个二极管，一但存在输出电压高于输入电压时候，电流会从上面二极管形成环路给泄放掉，从而有效保护了芯片！所以钛叔建议大家一定加上这个二极管。另外，大家注意LM317和LM337的输入输出管脚顺序是相反的哦 ，LM317输入为3脚，输出为2脚，LM337恰好相反(钛叔使用的是TO-263封装)，所以设计的时候要多加小心。

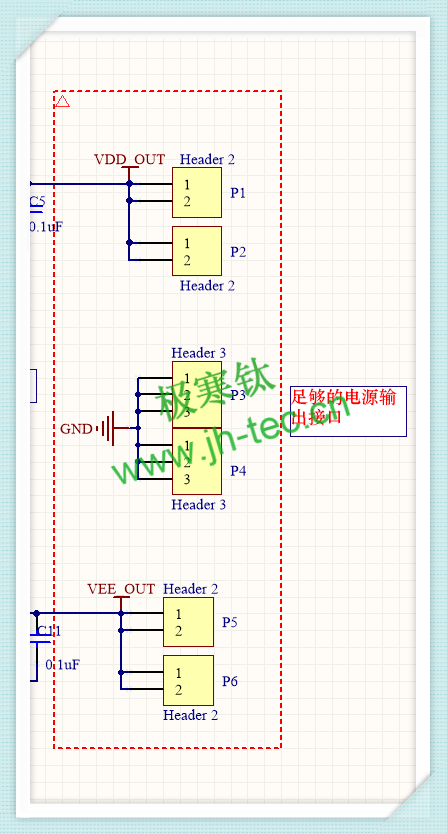

3、关于接口。钛叔这里输入和输出设计的接口均是兼容插座和排针的，这里大家可以参考一下哈，主要是方便调试和后期使用等不同场合，接口数量也是设计比较充足。

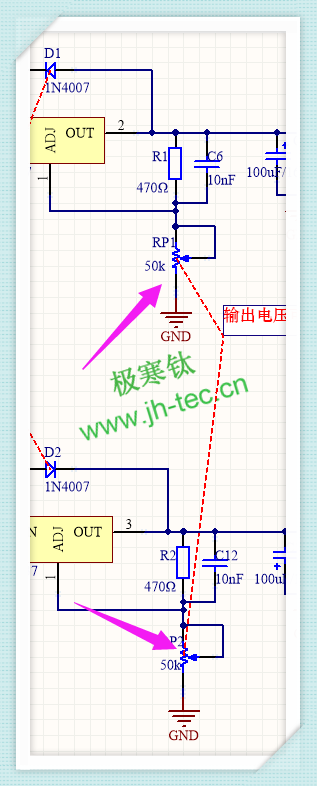

4、关于可调电压。钛叔这里使用的是一个精密电阻来实现可调电压的滑变，具体的滑变的取值大家可根据自己的需求选择，固定电阻的阻值大家可以取几百Ω，输出电压的计算公式如下，当滑变为0的时候，输出最小值为基准电压1.25V。
5、关于电源输入。钛叔这里设计了一个防反接二极管，选择该二极管的时候，要注意电流参数，SS56支持5A的电流，SS34支持3A电流，钛叔这里设计的是SS56。另外加了一个自锁开关来控制闭合，大家在选择该自锁开关的时候一定要留意电流大小，这种开关都有一个最大额定电流，一但超过该值就很有可能会搞坏器件！

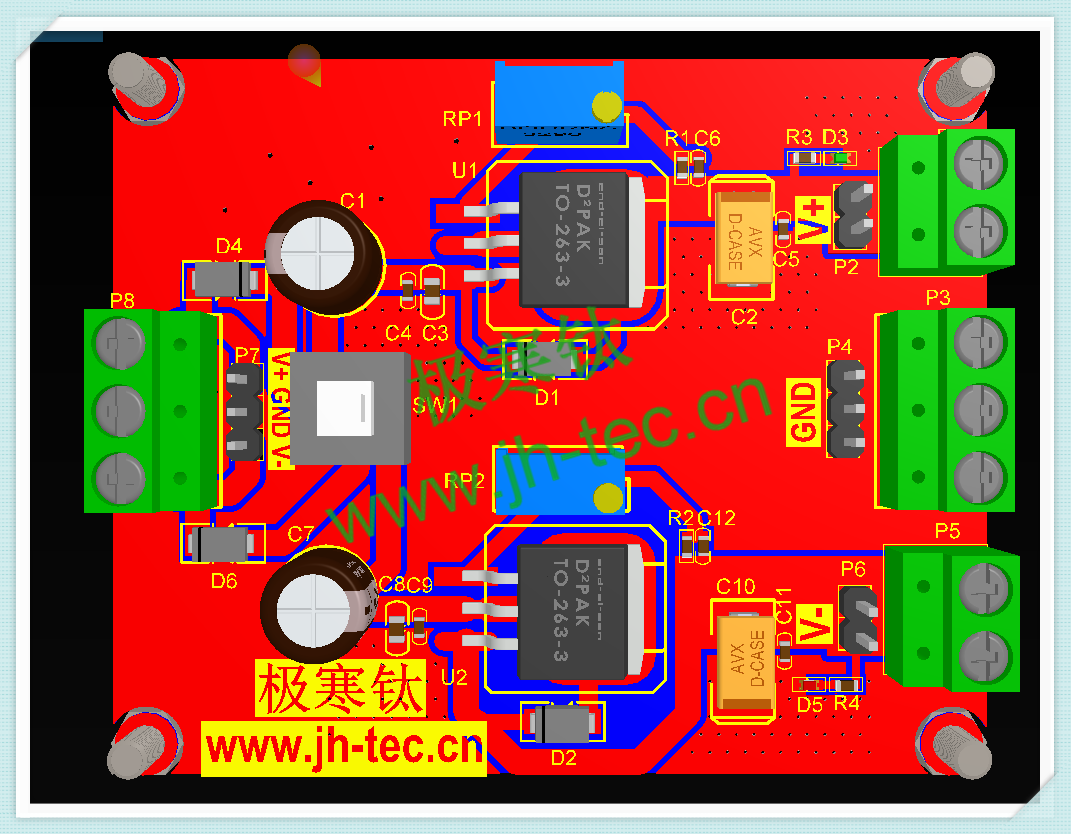

6、关于PCB设计。线性电流的PCB设计相对比较简单，大家可以参考一下钛哥的布局布线，电流走向要朝一个方向，避免有回环的情况，线宽记得设计足够（一般经验值是1mm的线宽过1A的电流，以此类推）
附参考文件
链接：https://pan.baidu.com/s/1S1P0iknoLtJaSB61KBB_ZA
提取码：2xcg
