修正半透明头发的渲染异常

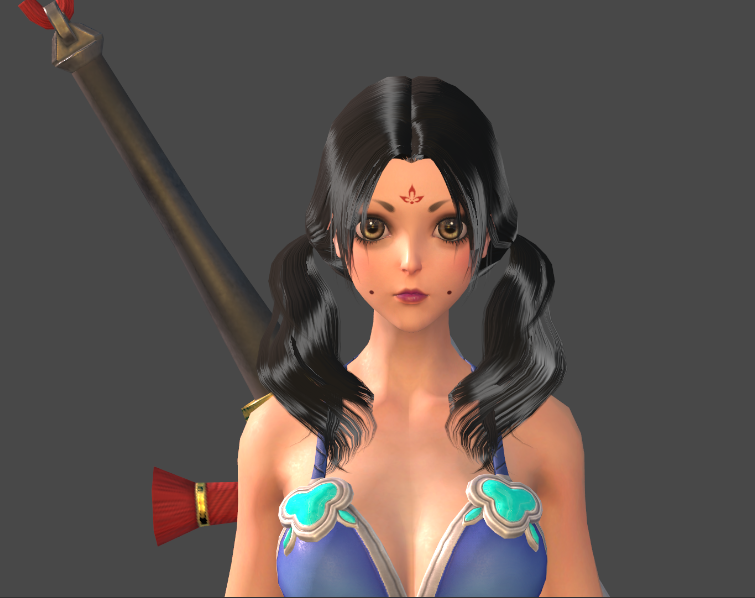

这两天在整理 小甜甜 的捏脸系统，顺带把前项目 半透明头发渲染异常的bug 修正了，效果如下：

其实，前项目的头发工作良好，只是有一点 半透明渲染顺序 的小瑕疵，但正如前文一个自阴影的Bug 所提到的：我在迁移shader的时候因为偷懒，把头发改成了 Surface Shader，从而带来了一些新的问题。

问题一：关于Surface Shader的alpha指令

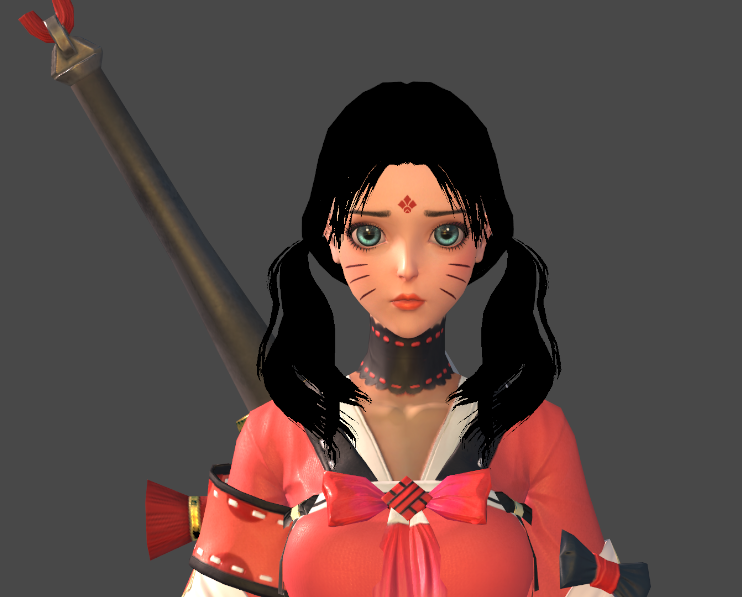

首先，我犯了第一个错误，改 Surface Shader 的过程中，我漏掉了 alpha 指令的设置，shader变成了 实体渲染，表现如下：

关于 Surface Shader的alpha指令，可以参考Unity帮助文档：

alpha or alpha:auto - Will pick fade-transparency (same as alpha:fade) for simple lighting functions, and premultiplied transparency (same as alpha:premul) for physically based lighting functions.

alpha:blend - Enable alpha blending.

alpha:fade - Enable traditional fade-transparency.

alpha:premul - Enable premultiplied alpha transparency.

虽然我指定了 Queue = Transparent 和 Blend SrcAlpha OneMinusSrcAlpha，但因为没设置 alpha，Unity最终生成的代码给我加了这么一句：

UNITY_OPAQUE_ALPHA(c.a);

UNITY_OPAQUE_ALPHA定义如下：

#define UNITY_OPAQUE_ALPHA(outputAlpha) outputAlpha = 1.0

这里认为是 实体渲染，强制的把alpha设置为 1 了。

修正这个问题很简单，加上 alpha 指令的设置即可：

#pragma surface surf BGHair fullforwardshadows addshadow vertex:vert alpha

问题二：半透明的渲染顺序

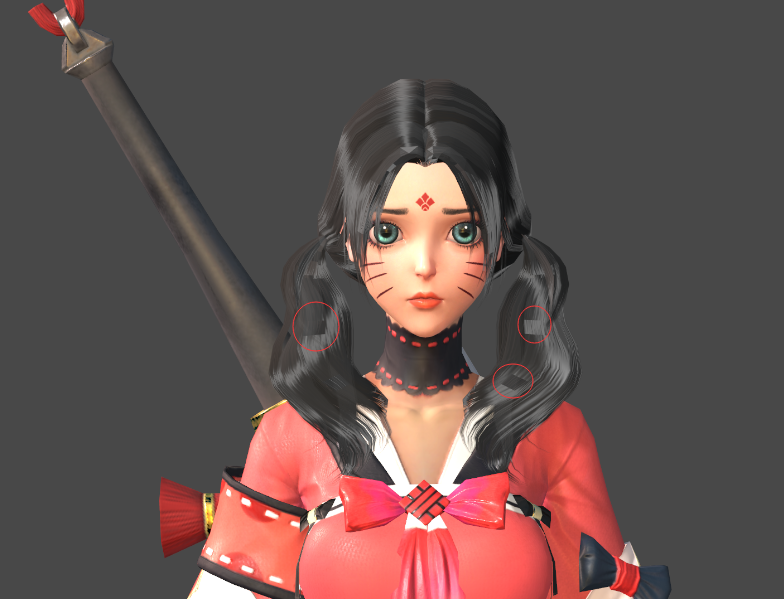

加上 alpha 后，头发通透了好多，但是新的问题来了，当 头发的半透明部分相互交错 时，渲染表现错误：

因为是半透明渲染，Surface Shader生成的代码开启了 深度测试，关闭了 深度缓冲写入，当 半透部分相互交错 时，前后关系难以保证。

这是半透材质经常遇到的问题，我们可以把头发模型拆成实体和半透两部分，先渲染 实体部分，再渲染 半透部分，在实体的基础上做Alpha混合，从而尽可能避免半透交错的机会。

不过当初做这个头发的时候，并没有拆分模型，做法也很简单：开启 深度缓冲写入，让头发的半透明部分仅局限于发尾，由于半透区域很小，一般情况下很难穿帮，不过某些角度下细看还是会有问题。

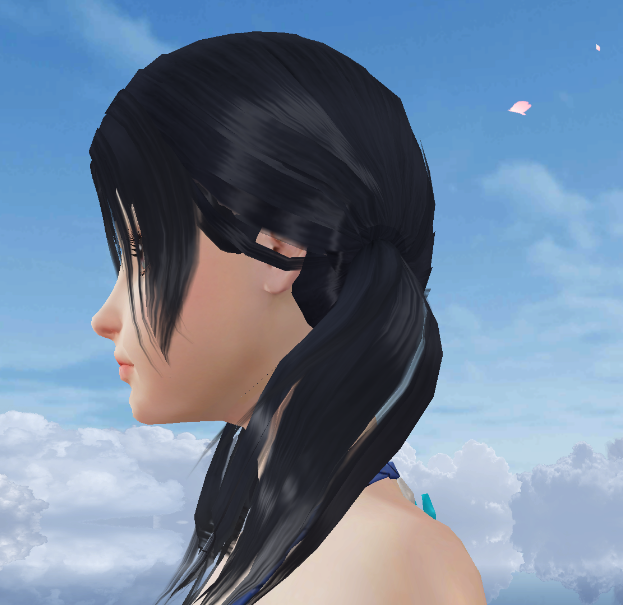

比如下图红圈标注的部位，后面的头发因为 深度测试 没通过，导致前面的头发直接和背景混合，引发了表现错误。

此外，因为迁移到了 Surface Shader，我发现如果打开了 alpha 指令，无论我是否指定 ZWrite On，Unity给我生成的代码始终是 ZWrite Off 的。

解决方式一：用AlphaTest代替AlphaBlend

如果这里我们用 AlphaTest 来取代 AlphaBlend ，效果会如何呢？

作为测试，简单的加一句 clip，并且关闭 alpha 指令：

clip(mainColor.a - 0.6);

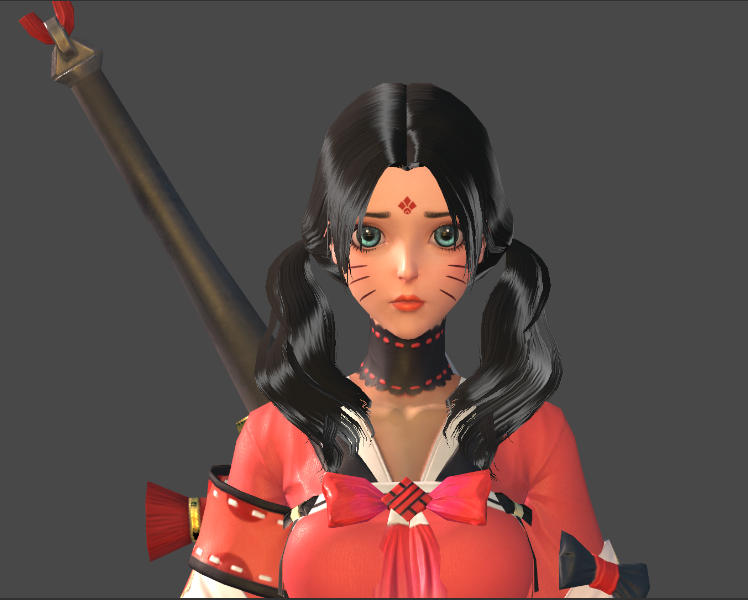

效果如下：

渲染正确了，只是发尾太硬，用美术的话说：不够透气。

解决方式二：加一个Pass

方式一 不够完美，不过我们可以用它做一个 额外的Pass，类似拆分模型后的 实体部分渲染，渲染完毕再做之前的 半透明渲染。

代码如下：

Pass
{
    CGPROGRAM
    #pragma vertex vert
    #pragma fragment frag
    #include "UnityCG.cginc"

    sampler2D _MainTex;
    float4 _MainTex_ST;

    half4 _Color;
    half4 _Color2;

    half _Color2Offset;

    struct appdata
    {
        float3 pos : POSITION;
        float3 uv0 : TEXCOORD0;
        UNITY_VERTEX_INPUT_INSTANCE_ID
    };

    struct v2f
    {
        UNITY_POSITION(pos);
        float4 uv0 : TEXCOORD0;
        UNITY_VERTEX_OUTPUT_STEREO
    };

    v2f vert (appdata IN)
    {
        v2f o;
        UNITY_SETUP_INSTANCE_ID(IN);
        UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o);

        o.pos = UnityObjectToClipPos(IN.pos);
        o.uv0.xy = TRANSFORM_TEX(IN.uv0, _MainTex);

        return o;
    }

    half4 frag(v2f IN) : SV_Target
    {
        half4 mainColor = tex2D( _MainTex, IN.uv0.xy );

        clip(mainColor.a - 0.999);

        half3 hairColor = _Color.rgb * mainColor.r;
        half mixStrength = saturate(mainColor.g + _Color2Offset);
        hairColor = lerp(hairColor, _Color2.rgb, mixStrength);

        return half4(hairColor, 1);
    }
    ENDCG
}

代码很简单，最主要的就是下面这句：
