MFS分布式文件系统

MFS分布式文件系统

mfs工作原理

分布式原理

分布式文件系统就是把一些分散在多台计算机上的共享文件夹，集合到一个共享文件夹内，用户要访问这些文件夹的时候，只要打开一个文件夹，就可以的看到所有链接到此文件夹内的共享文件夹。

MFS原理

MFS是一个具有容错性的网络分布式文件系统，它把数据分散存放在多个物理服务器上，而呈现给用户的则是一个统一的资源。

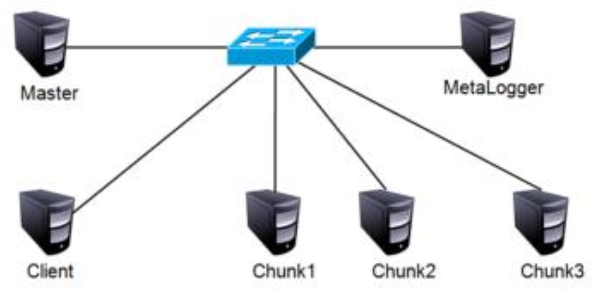

MFS的组成

• 元数据服务器（Master）：在整个体系中负责管理文件系统，维护元数据，目前不支持高可用。
• 元数据日志服务器（MetaLogger）：备份Master服务器的变化日志文件，当master服务器损坏，可以从日志服务器中取得文件恢复。
• 数据存储服务器（Chunk Server）：真正存储数据的服务器，服务器越多，容量就越大，可靠性越高，性能越好。
• 客户端（Client）： 可以像挂载NFS一样 挂载MFS文件系统


MFS读数据的处理过程

 - 客户端向元数据服务器发出读请求
 - 元数据服务器把所需数据存放的位置（Chunk Server的IP地址和Chunk编号）告知客户端
 - 客户端向已知的Chunk Server请求发送数据
 - Chunk Server向客户端发送数据

写入的过程

 - 客户端向元数据服务器发送写入请求
 - 元数据服务器与Chunk Server进行交互，但元数据服务器只在某些服务器创建新的分块Chunks，创建成功后由hunk Servers告知元数据服务器操作成功
 - 元数据服务器告知客户端，可以在哪个Chunk Server的哪些Chunks写入数据
 - 客户端向指定的Chunk Server写入数据
 - 该Chunk Server与其他Chunk Server进行数据同步，同步成功后Chunk Server告知客户端数据写入成功
 - 客户端告知元数据服务器本次写入完毕

实验环境：

服务器节点名称	IP地址
master	192.168.35.188
masterlogger	192.168.35.196
chunk1	192.168.35.195
chunk2	192.168.35.197
client	192.168.35.193

第一步:部署master服务器

#关闭防火墙
[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# setenforce 0
#安装组件
[root@localhost ~]# yum install zlib-devel gcc gcc-c++ -y
#挂载mfs必要软件包
[root@localhost ~]# mount.cifs //192.168.100.7/rpm /mnt
Password for root@//192.168.100.7/lzp:
[root@localhost ~]# cd /mnt/mfs
#解压安装包
[root@localhost mfs]# tar zxvf mfs-1.6.27-5.tar.gz -C /opt
[root@localhost mfs]# cd /opt/mfs-1.6.27/
[root@localhost mfs-1.6.27]# useradd -s /sbin/nologin mfs
[root@localhost mfs-1.6.27]#
./configure \
--prefix=/usr/local/mfs \
--with-default-user=mfs \
--with-default-group=mfs \
--disable-mfschunkserver \
--disable-mfsmount

--prefix=/usr/local/mfs \   //指定安装目录
--with-default-user=mfs \          //指定程序运行用户
--with-default-group=mfs \          //指定程序运行组
--disable-mfschunkserver \            //禁用Chunk功能
--disable-mfsmount                     //禁用mfsmount功能

[root@localhost mfs-1.6.27]# make && make install

#复制文件，配置mfs文件
[root@localhost mfs-1.6.27]# cd /usr/local/mfs/etc/mfs/
[root@localhost mfs]# cp mfsmaster.cfg.dist mfsmaster.cfg
#权限
[root@localhost mfs]# cp mfsexports.cfg.dist mfsexports.cfg
#日志
[root@localhost mfs]# cp mfsmetalogger.cfg.dist mfsmetalogger.cfg

[root@localhost mfs]# cd /usr/local/mfs/var/mfs/
[root@localhost mfs]# cp metadata.mfs.empty metadata.mfs

#修改权限并启动
[root@localhost mfs]# chown -R mfs.mfs /usr/local/mfs
[root@localhost mfs]# /usr/local/mfs/sbin/mfsmaster start
#查看mfs端口是否开启
[root@localhost mfs]# ps -ef | grep mfs
mfs       26165      1  0 11:06 ?        00:00:00 /usr/local/mfs/sbin/mfsmaster start
root      26514   7343  0 11:07 pts/1    00:00:00 grep --color=auto mfs

#启动监控，在所有全部搭建好之后再启动
[root@localhost mfs]# /usr/local/mfs/sbin/mfscgiserv

#查看服务端口状态
[root@localhost mfs]# ps -ef | grep mfs

---

第二步：部署masterlogger日志节点

#关闭防火墙
[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# setenforce 0
#安装必要组件
[root@localhost ~]# yum install zlib-devel gcc gcc-c++ -y
#创建用户
[root@localhost ~]# useradd mfs -s /sbin/nologin
#挂载软件包
[root@localhost ~]# mount.cifs //192.168.100.7/rpm /mnt
[root@localhost ~]# cd /mnt/mfs
#解压安装包
[root@localhost mfs]# tar zxvf mfs-1.6.27-5.tar.gz -C /opt
[root@localhost mfs]# cd /opt/mfs-1.6.27/

[root@localhost mfs-1.6.27]# ./configure \
--prefix=/usr/local/mfs \
--with-default-user=mfs \
--with-default-group=mfs \
--disable-mfschunkserver \
--disable-mfsmount

[root@localhost mfs-1.6.27]# make && make install
[root@localhost mfs-1.6.27]# cd /usr/local/mfs/etc/mfs/
[root@localhost mfs]# cp mfsmetalogger.cfg.dist mfsmetalogger.cfg
[root@localhost mfs]# vim mfsmetalogger.cfg
#在第15行开启功能，然后地址指向master服务器地址
 MASTER_HOST = 192.168.35.188
#修改权限并启动
[root@localhost mfs]# chown -R mfs.mfs /usr/local/mfs/
[root@localhost mfs]# /usr/local/mfs/sbin/mfsmetalogger start

#查看端口开启情况
[root@localhost mfs]# ps -ef | grep mfs

---

第三步：部署存储节点chunk1

root@localhost ~]# yum install zlib-devel gcc gcc-c++ -y
[root@localhost ~]# useradd -s /sbin/nologin mfs
[root@localhost ~]# mount.cifs //192.168.100.7/rpm /mnt
[root@localhost ~]# cd /mnt/mfs
#解压安装包
[root@localhost mfs]# tar zxvf mfs-1.6.27-5.tar.gz -C /opt
[root@localhost mfs]# cd /opt/mfs-1.6.27/

[root@localhost mfs-1.6.27]# ./configure \
--prefix=/usr/local/mfs \
--with-default-user=mfs \
--with-default-group=mfs \
--disable-mfsmaster \
--disable-mfsmount

[root@localhost mfs-1.6.27]# make && make install
[root@localhost mfs-1.6.27]# cd /usr/local/mfs/etc//mfs/
[root@localhost mfs]# cp mfschunkserver.cfg.dist mfschunkserver.cfg
[root@localhost mfs]# cp mfshdd.cfg.dist mfshdd.cfg

#修改，在第12行，开启，并将地址指向master地址
[root@localhost mfs]# vim mfschunkserver.cfg
 MASTER_HOST = 192.168.35.188
 #设置挂载目录
[root@localhost mfs]# vim mfshdd.cfg
/data
[root@localhost mfs]# mkdir /data
[root@localhost mfs]# chown -R mfs:mfs /data
[root@localhost mfs]# /usr/local/mfs/sbin/mfschunkserver start

#查看端口开启情况
[root@localhost mfs]# ps -ef | grep mfs

---

第四步：部署存储节点chunk2

[root@localhost ~]# yum install zlib-devel gcc gcc-c++ -y
[root@localhost ~]# useradd -s /sbin/nologin mfs
[root@localhost ~]# mount.cifs //192.168.100.7/rpm /mnt
[root@localhost ~]# cd /mnt/mfs
#解压安装包
[root@localhost mfs]# tar zxvf mfs-1.6.27-5.tar.gz -C /opt
[root@localhost mfs]# cd /opt/mfs-1.6.27/
#编译安装
[root@localhost mfs-1.6.27]# ./configure \
--prefix=/usr/local/mfs \
--with-default-user=mfs \
--with-default-group=mfs \
--disable-mfsmaster \
--disable-mfsmount

[root@localhost mfs-1.6.27]# make && make install
#复制并修改
[root@localhost mfs-1.6.27]# cd /usr/local/mfs/etc//mfs/
[root@localhost mfs]# cp mfschunkserver.cfg.dist mfschunkserver.cfg
[root@localhost mfs]# cp mfshdd.cfg.dist mfshdd.cfg
[root@localhost mfs]# vim mfschunkserver.cfg
 MASTER_HOST = 192.168.35.188
[root@localhost mfs]# vim mfshdd.cfg
/data
[root@localhost mfs]# mkdir /data
[root@localhost mfs]# chown -R mfs:mfs /data
[root@localhost mfs]# /usr/local/mfs/sbin/mfschunkserver start

#查看端口开启情况
[root@localhost mfs]# ps -ef | grep mfs

---

第五步：配置客户端

# 关闭防火墙
[root@manager ~]# systemctl stop firewalld.service
[root@manager ~]# setenforce 0
#安装必要组件
[root@manager ~]# yum install gcc gcc-c++ zlib-devel -y
#挂载软件包
[root@manager ~]# mount.cifs //192.168.100.7/rpm /mnt
[root@manager ~]# cd /mnt/mfs/
#解压软件包
[root@manager mfs]# tar zxvf fuse-2.9.2.tar.gz -C /opt
#编译安装
[root@manager mfs]# cd /opt/fuse-2.9.2/
[root@manager fuse-2.9.2]# ./configure
[root@manager fuse-2.9.2]# make && make install
#修改系统文件
[root@manager fuse-2.9.2]# vim /etc/profile
export PKG_CONFIG_PATH=/usr/local/lib/pkgconfig:$PKG_CONFIG_PATH
#重新加载
[root@manager fuse-2.9.2]# source /etc/profile
#创建用户
[root@manager fuse-2.9.2]# useradd -s /sbin/nologin mfs
#解压安装包
[root@manager fuse-2.9.2]# cd /mnt/mfs/
[root@manager mfs]# tar zxvf mfs-1.6.27-5.tar.gz -C /opt
#编译安装
[root@manager mfs]# cd /opt/mfs-1.6.27/
[root@manager mfs-1.6.27]#  ./configure \
--prefix=/usr/local/mfs \
--with-default-user=mfs \
--with-default-group=mfs \
--disable-mfsmaster \
--disable-mfschunkserver \
--enable-mfsmount
[root@manager mfs-1.6.27]# make && make install
#创建挂载点
[root@manager mfs-1.6.27]# mkdir /opt/mfs
[root@manager mfs-1.6.27]# modprobe fuse
#挂载
[root@manager mfs-1.6.27]# /usr/local//mfs/bin/mfsmount /opt/mfs -H 192.168.35.188

# 优化客户端
[root@manager mfs-1.6.27]# vim /etc/profile
export PATH=/usr/local/mfs/bin:$PATH
[root@manager mfs-1.6.27]# source /etc/profile
# 备份
[root@manager mfs-1.6.27]# mfsgetgoal -r /opt/mfs/

#查看挂载信息
[root@manager mfs-1.6.27]# df -hT

查看分布式格局

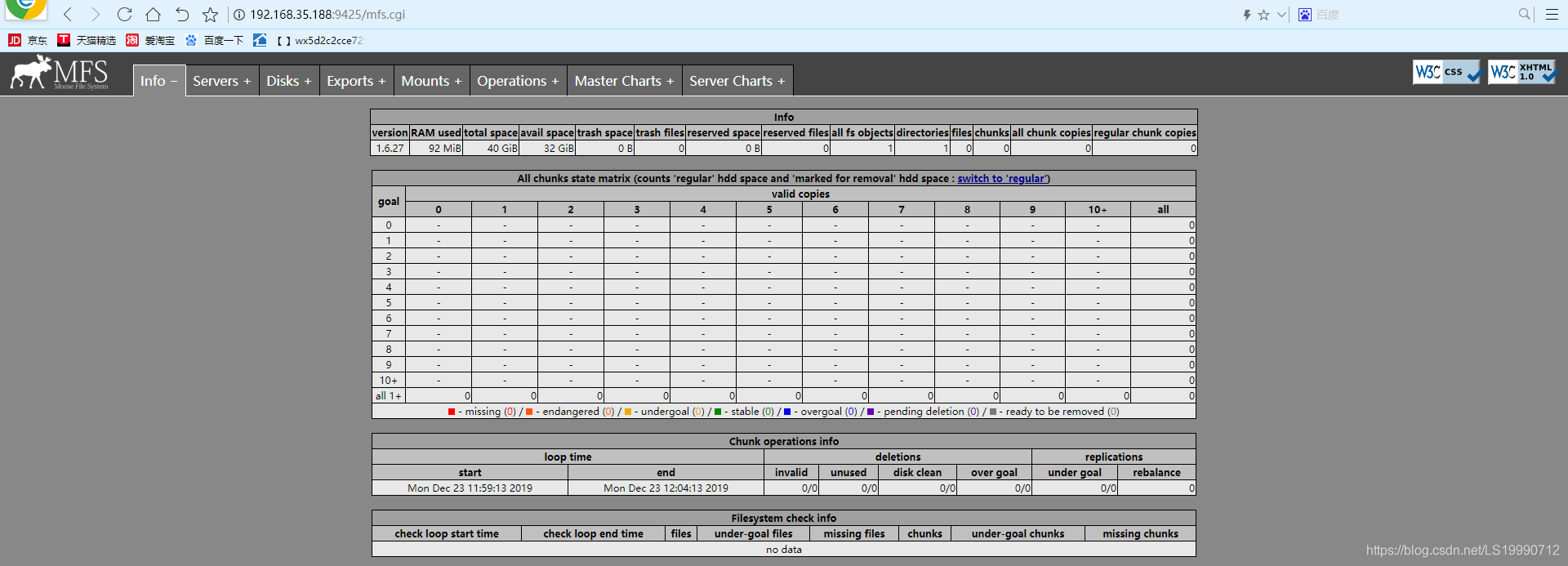

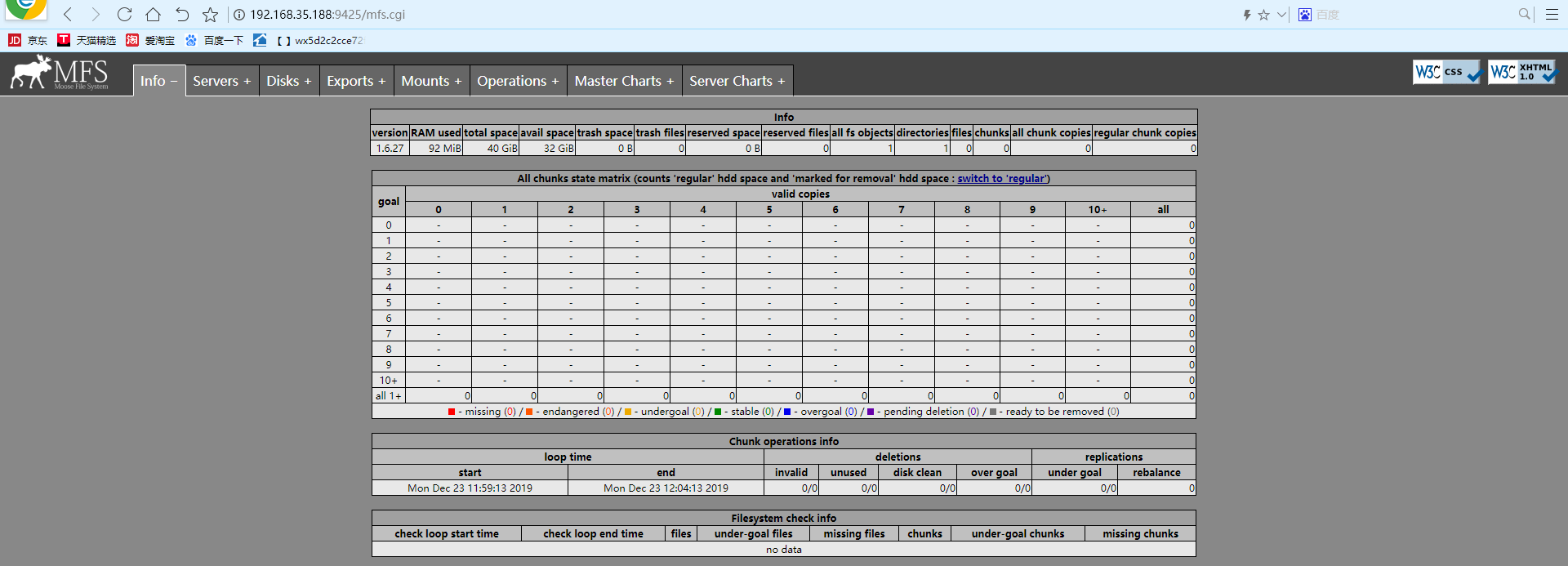

使用浏览器访问http://192.168.35.188:9425

谢谢阅读!!!
