计算机图形学期末总复习

第四章 向量

一、向量

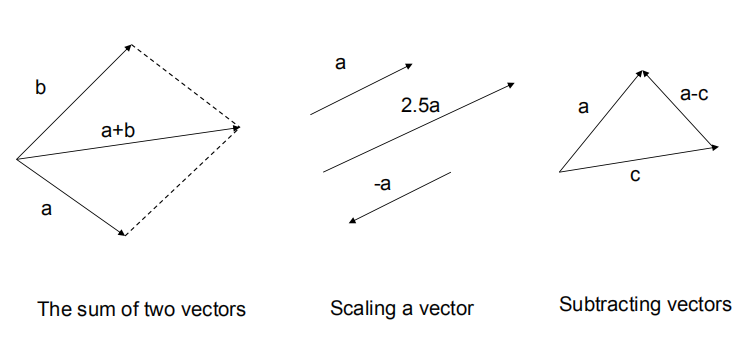

The difference between two points is a vector.
两点之差为向量

在这里插入图片描述
The sum of a point and a vector is a point
点和向量之和为一个点

在这里插入图片描述

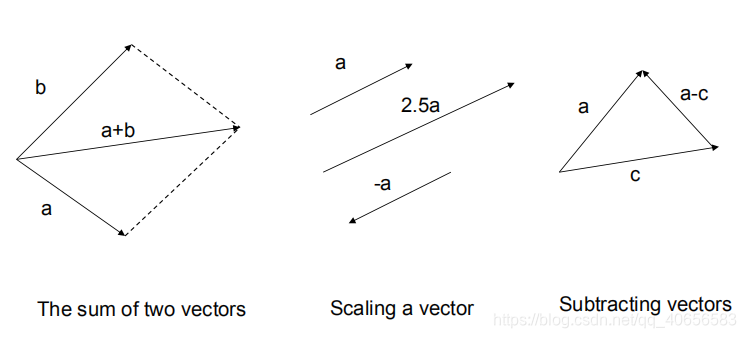

在这里插入图片描述

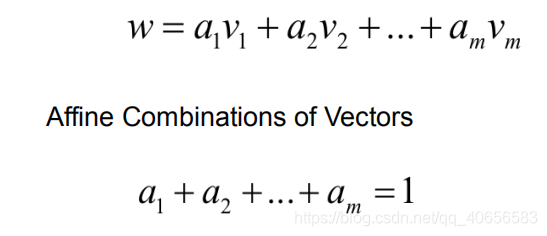

向量的线性组合: w = a1 * v1 + a2 * v2 + …+ am * vm
若a1 + a2 + a3 +…+ am = 1 ,则称为仿射组合

在这里插入图片描述

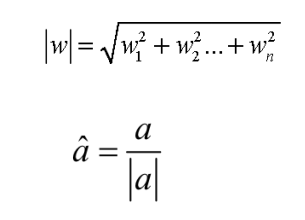

向量大小及向量归一化
在这里插入图片描述

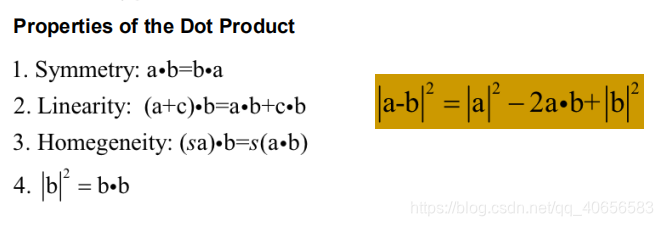

二、点积

点积之后得到的结果是一个数
在这里插入图片描述

在这里插入图片描述

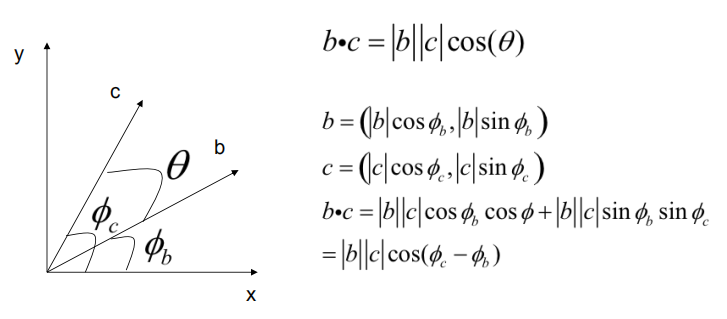

两个向量间的夹角
在这里插入图片描述

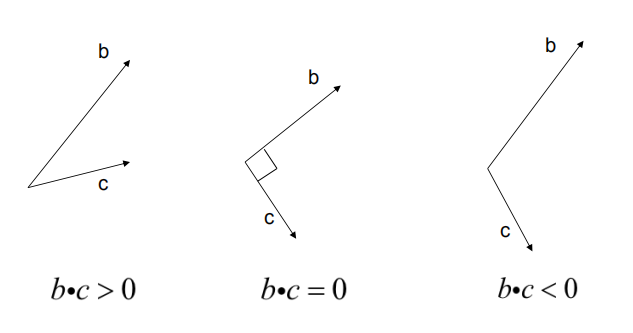

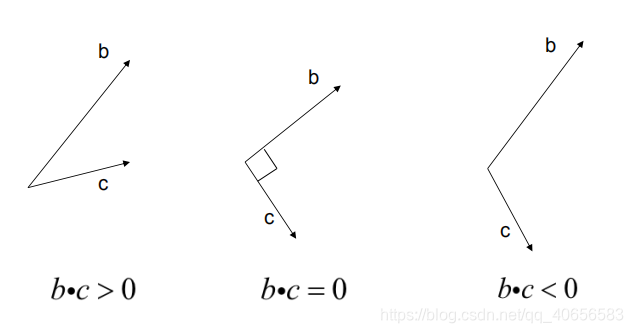

向量点积符号性
在这里插入图片描述
向量正交
在这里插入图片描述
在这里插入图片描述

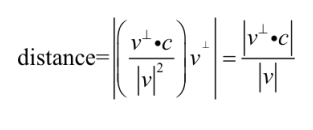

正交投影和点到直线距离

在这里插入图片描述

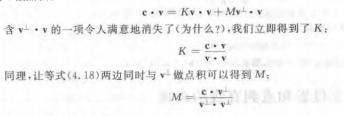

两遍同时乘v
在这里插入图片描述
最终整理得到
在这里插入图片描述

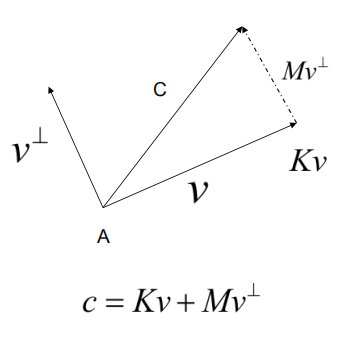

沿v方向c的分量称为向量c投影到向量v上的正交投影
垂直于v方向上的分量称为c到直线的距离

在这里插入图片描述

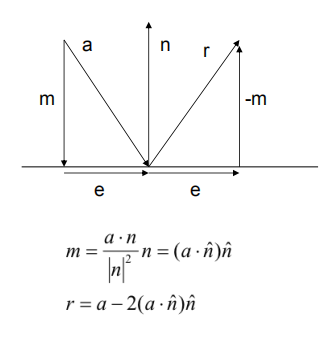

反射

在这里插入图片描述

三、向量叉积(三维)

在这里插入图片描述

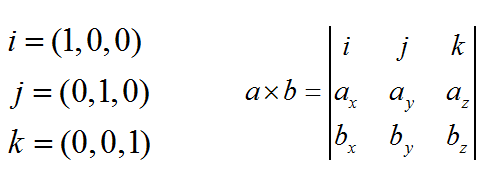

为了方便记忆,可以改写成以下
在这里插入图片描述
总结来说
叉乘的集合解释为:

在这里插入图片描述
当两向量平行或方向相反时叉乘结果为0

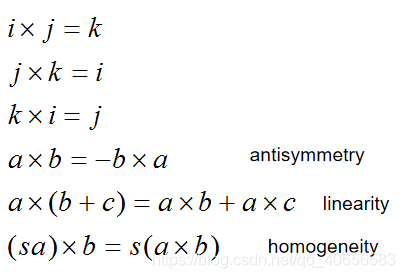

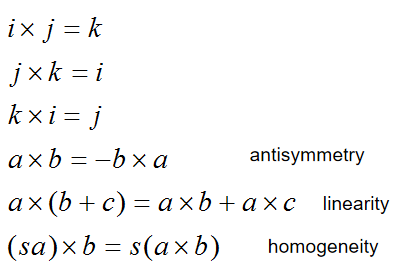

叉乘的性质
在这里插入图片描述

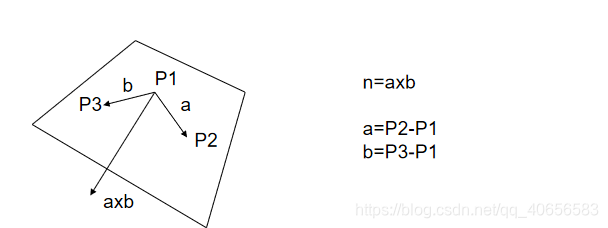

平面的法向量

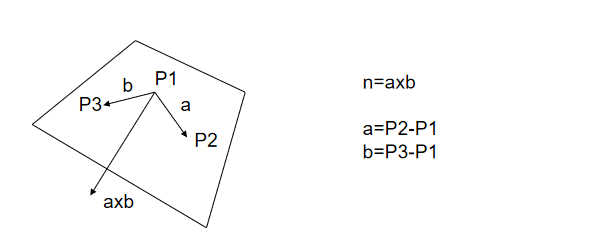

平面内三个点(不在一条直线上)相减得出两个向量。两向量叉乘即得该平面的法向量。
在这里插入图片描述

点的仿射组合

点的线性组合(除仿射组合外)没有意义,但仿射组合有意义
在这里插入图片描述

点的变换,线性插值

内插
A为变换前坐标,B为变换后坐标,P(t)为t(0<=t<=1)时刻的坐标
在这里插入图片描述
推广

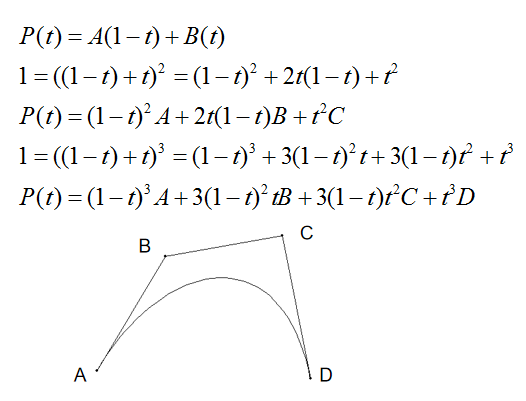

两次,三次内插产生的弧形
在这里插入图片描述

四、直线

直线方程
在这里插入图片描述
当0 <= t <= 1,为线段
当t >= 0,为射线
当-∞ <= t <= ∞,为直线

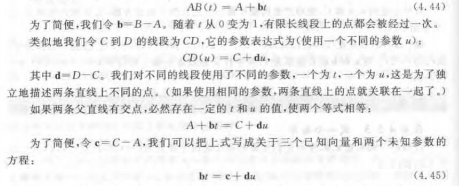

两直线交点

在这里插入图片描述

五、平面的参数表示

由一个点C和两个向量a,b(不平行)来表示
在这里插入图片描述
当s,t都为零时,对应的是C本身

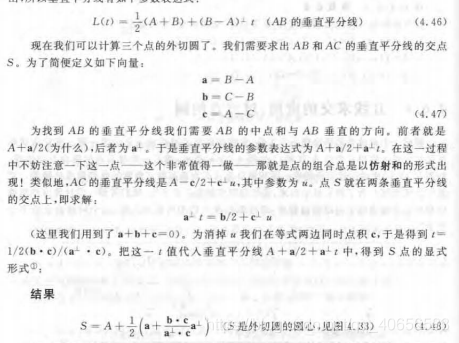

过三点的圆(三角形三边中垂线交点)

在这里插入图片描述
在这里插入图片描述

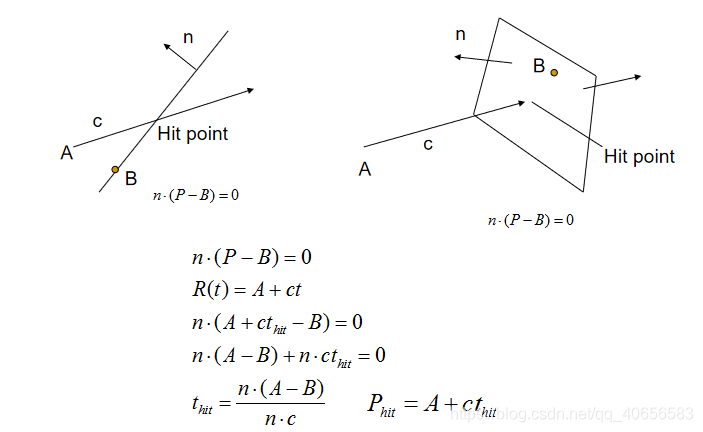

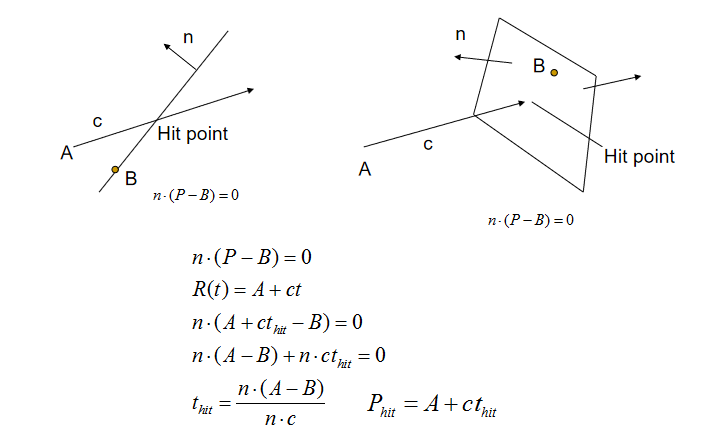

直线与直线、面相交

在这里插入图片描述

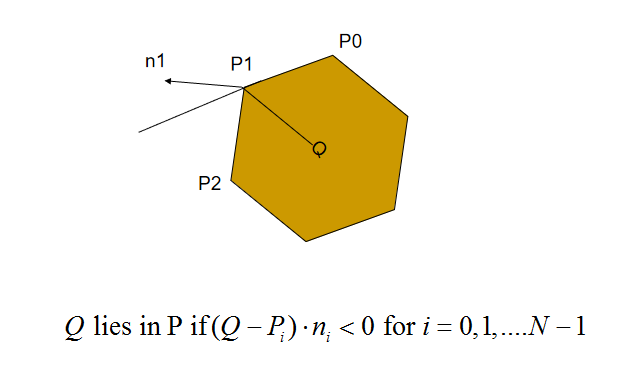

点是否位于多边形内

在这里插入图片描述

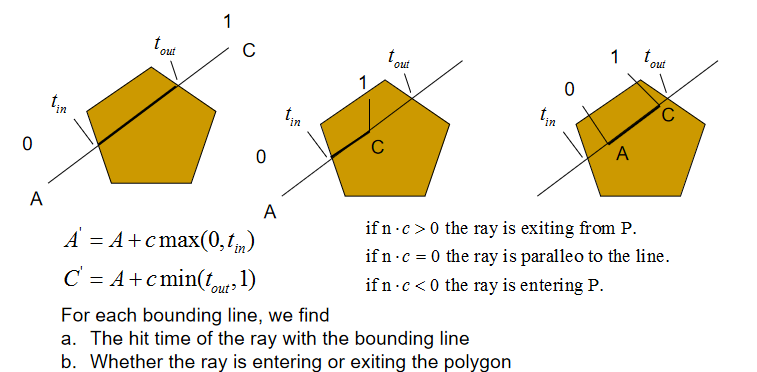

直线(线段)与凸多边形相交

在这里插入图片描述
